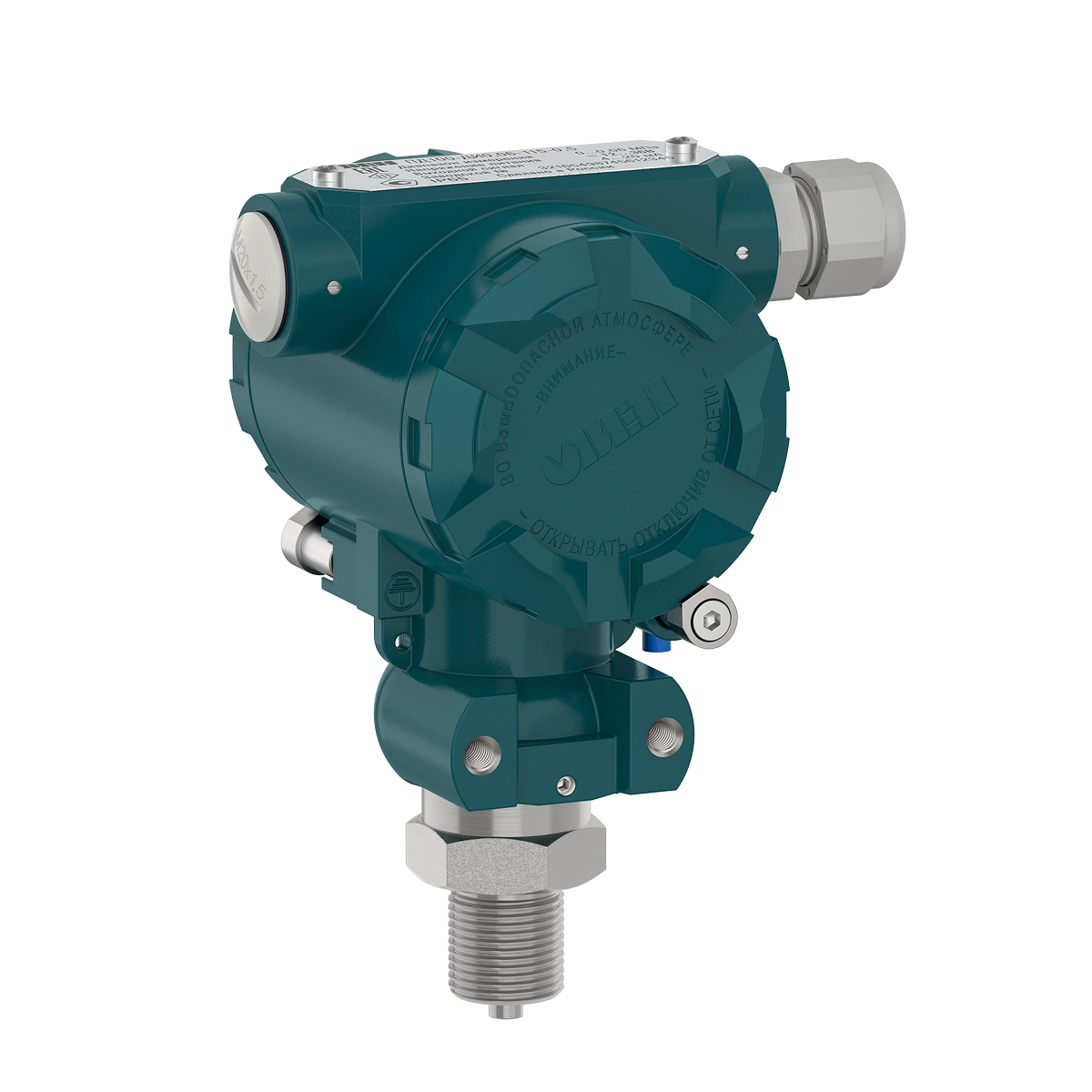

ПД100-ДИВ0,02-115-0,5 датчик давления в полевом корпусе для сложных условий

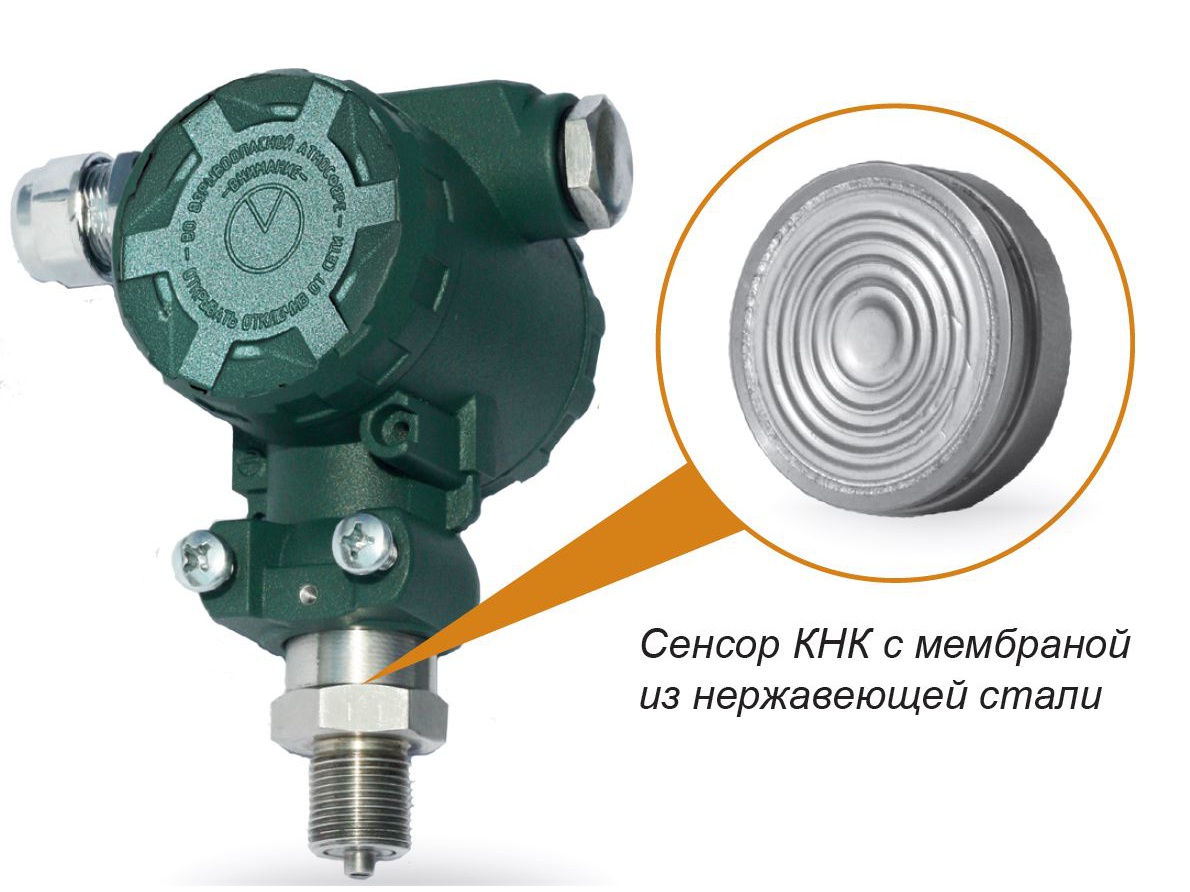

Датчик ПД100 представляет собой преобразователь давления с сенсором типа КНК (кремний на кремнии) с мембраной из нержавеющей стали, с выходным сигналом 4…20 мА. Датчик имеет «полевой» корпус с металическим кабельным вводом под небронированный кабель 6–12 мм.

 Возможна эксплуатация в тяжелых условиях (в условиях Крайнего Севера и т.п.).

Среда измерения

Газы, пар, вода, слабоагрессивные жидкости, нейтральные к нержавеющей стали AISI 316L (AISI 304S).

Отличительные особенности

Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.

Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.

Низкий гистерезис, высокая точность измерения – благодаря использованию высостабильного европейского сенсора.

Устойчивость к гидроударам.

Стабильное значение "ноля" преобразователя.

Датчик внесен в Государственный реестр средств измерения.

Бесплатная заводская первичная поверка.

Основные характеристики

Верхний предел измерений – от 0,01 до 100 МПа.

Тип измеряемого давления – избыточное (ДИ), абсолютное (ДА), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).

Диапазон температур измеряемой среды: –40…+125 °С.

Класс точности – 0,25 %; 0,5 %; 1,5 %.

Межповерочный интервал – 5 лет / 4 года.

Технические характеристики

Наименование	Значение
Выходной сигнал постоянного тока	4...20 мА, 2-х проводная схема
Основная приведенная погрешность	0,25; 0,5; 1,5 % ВПИ
Диапазон рабочих температур измеряемой среды	–40…+125 °С
Напряжение питания	12…36 В постоянного тока (номинальное значение 24 В)
Сопротивление нагрузки	0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощность	не более 0,8 Вт
Устойчивость к механическим воздействиям	группа исполнения V3 по ГОСТ Р 52931
Степень защиты корпуса	IP65
Устойчивость к климатическим воздействиям	УХЛ3.1
Диапазон рабочих температур окружающего воздуха	–40…+80 °С
Атмосферное давление рабочее	66...106,7 кПа
Среднее время наработки на отказ	не менее 50 000 ч
Средний срок службы	12 лет
Межповерочный интервал	2 года
Методика поверки	КУВФ.406230.100 МП
Вес без упаковки / в упаковке	1,0 кг / 1,5 кг
Штуцер для подключения давления	M20×1,5 манометрической формы (ГОСТ 2405-88) G1/2 манометрической формы (DIN EN 837) G1/4 (DIN 3852)
Тип электрического соединителя	Кабельный ввод под кабель 6-12 мм
Габаритный размер	не более 155×100 мм
Перегрузочная способность	не менее 200 % от ВПИ
Предельное давление перегрузки	не менее 400 % от ВПИ
