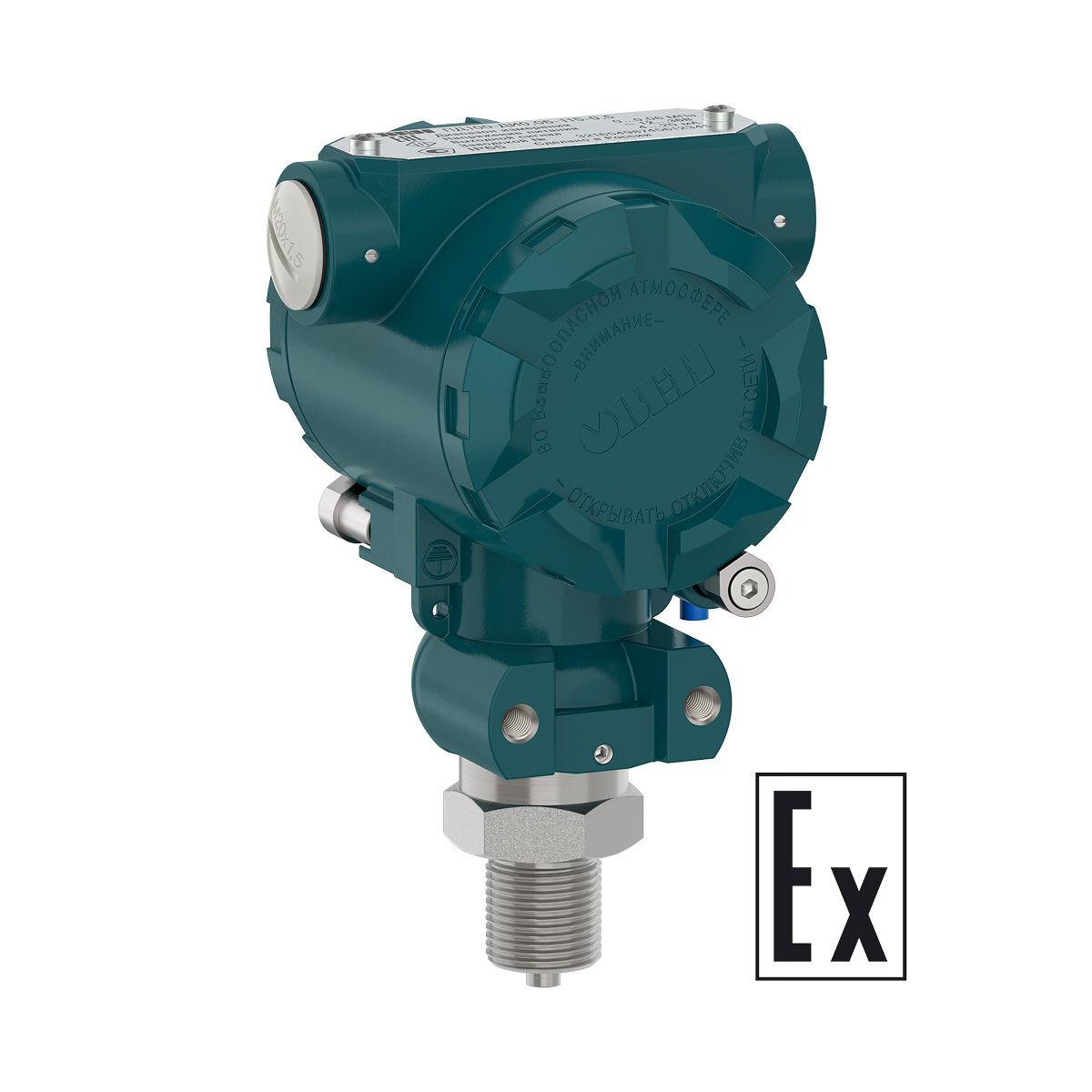

ПД100-ДИВ2,4-175-0,5-ЕХ датчик давления в полевом корпусе для сложных условий взрывозащищенный

Важно! Преобразователи давления ПД100 модели 1х5 в исполнении EХ поставляются без кабельного ввода и заглушки кабельного ввода.

Взрывозащищенные кабельные вводы и взрывозащищенные заглушки приобретаются отдельно.

Датчик ПД100-1х5 в полевом корпусе представляет собой преобразователь измерительный с современным сенсором структуры КНК с мембраной из нержавеющей стали, вваренным в штуцер лазерной сваркой, микропроцессорным нормировщиком, выходным сигналом 4…20 мА и бесплатной первичной поверкой. Датчик имеет сертификат взрывозащиты «Взрывонепроницаемая оболочка» 1 Ex db IIC Т6…T4 Gb X и «Защита от воспламенения пыли оболочками» Ex tb IIIC T78 °C…T103 °C Db X по ТР ТС 012/2011.

Среда измерения

Нефтепродукты, газы (в том числе горючие пропан-бутан, метан), пар, вода, топлива, агрессивные жидкости, нейтральные к нержавеющим сталям AISI 316L и AISI 304S.

Отличительные особенности

Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.

Стойкость к влаге IP65 – плата нормирующего преобразователя покрыта герметиком, компенсационное отверстие в корпусе закрыто мембраной из материала гортекс.

Высокая точность и стабильность измерений – проводится автофретирование и уникальный полином нормирования сигнала своей разработки.

Устойчивость к гидроударам - используются высокостабильные сенсоры лучших азиатских производителей с мембраной из нержавеющей стали.

Датчик внесён в Государственный реестр Средств Измерения, регистрационный номер 47586-11.

Бесплатная заводская первичная поверка с занесением результатов на сайт ФГИС АРШИН.

Основные характеристики

Верхний предел измерений – от 0,01 до 100 МПа.

Тип измеряемого давления – избыточное (ДИ), абсолютное (ДА), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).

Диапазон температур измеряемой среды: –40…+125 °С.

Класс точности – 0,25 %; 0,5 %; 1,5 %.

Межповерочный интервал – 5 лет / 4 года.

Взрывозащита – «Взрывонепроницаемая оболочка» 1Ex db IIC T6…Т4 Gb и «Защита от воспламенения пыли оболочками» Ex tb IIIC T78.

Технические характеристики

Наименование	Значение
Выходной сигнал постоянного тока	4...20 мА, 2-х проводная схема
Исполнение по взрывозащите	«Взрывонепроницаемая оболочка» 1Ex db IIC T6…Т4 Gb, «Защита от воспламенения пыли оболочками» Ex tb IIIC T78 °C…T103 °C Db X
Ex tb IIIC T78 °C…T103 °C Db XEx tb IIIC T78 °C…T103 °C Db XОсновная приведенная погрешность	0,25; 0,5; 1,5 % ВПИ
Диапазон рабочих температур измеряемой среды	–40…+125 °С
Напряжение питания	12…36 В постоянного тока (номинальное значение 24 В)
Сопротивление нагрузки	0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощность	не более 0,8 Вт
Устойчивость к механическим воздействиям	группа исполнения V3 по ГОСТ Р 52931
Помехоустойчивость	класс А по ГОСТ 30804.6.2-2013
Степень защиты корпуса	IP65
Устойчивость к климатическим воздействиям	УХЛ3.1
Диапазон рабочих температур окружающего воздуха	–40…+80 °С
Атмосферное давление рабочее	66...106,7 кПа
Среднее время наработки на отказ	не менее 50 000 ч
Средний срок службы	12 лет
Межповерочный интервал	2 года
Методика поверки	КУВФ.406230.100 МП
Вес без упаковки / в упаковке	1,0 кг / 1,5 кг
Штуцер для подключения давления	M20×1,5 манометрической формы (ГОСТ 2405-88) G1/2 манометрической формы (DIN EN 837) G1/4 (DIN 3852)
Тип электрического соединителя	Кабельный ввод под бронированный кабель 6-10 мм, диаметр брони 10-15 мм
Габаритный размер	не более 155×100 мм
Перегрузочная способность	не менее 200 % от ВПИ
Предельное давление перегрузки	не менее 400 % от ВПИ
