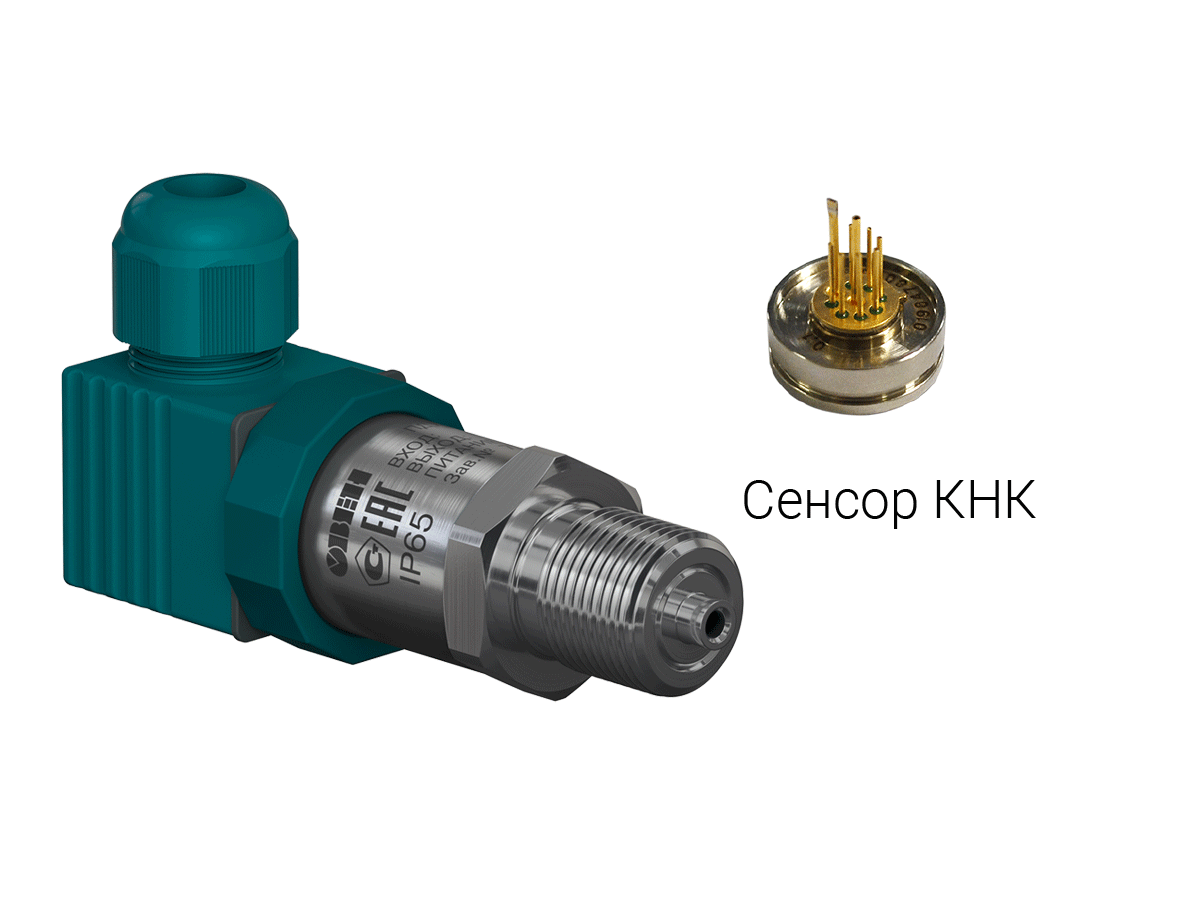

ПД100И-ДИ0,16-171-0,25 модели 1х1 датчик давления повышенной надёжности для основных производств

Преобразователь избыточного давления ПД100И предназначен для насосных станций, водоканалов, систем водоподготовки и водоснабжения, промышленных компрессорных, автоматики котлов в котельных и для других основных производств, где требуется точность и стабильность характеристик. А также используется для измерения агрессивных сред.

Среда измерения

Газы, пар, вода, слабоагрессивные жидкости, нейтральные к нержавеющей стали AISI 316L (AISI 304S).

Отличительные особенности

Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.

Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.

Низкий гистерезис, высокая точность измерения – благодаря использованию высокостабильного сенсора.

Устойчивость к гидроударам.

Стабильное значение "ноля" преобразователя.

Датчик внесен в Государственный реестр средств измерения.

Бесплатная заводская первичная поверка.

Основные характеристики

Верхний предел измерений – от 0,01 до 4,0 МПа.

Тип измеряемого давления – избыточное (ДИ), абсолютное (ДА), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).

Диапазон температур измеряемой среды: –40…+125 °С.

Класс точности – 0,25 %; 0,5 %; 1,5 %.

Межповерочный интервал – 5 лет / 4 года.

Технические характеристики

Наименование	Значение
Выходной сигнал постоянного тока	4...20 мА, 2-проводная схема
Основная приведенная погрешность	0,25; 0,5 %; 1,5% ВПИ
Диапазон рабочих температур измеряемой среды	–40…+125 °С
Напряжение питания	12…40 В постоянного тока, номинальное 24 В
Сопротивление нагрузки	0…1,4 кОм (в зависимости от напряжения питания)
Потребляемая мощность	не более 0,8 Вт
Устойчивость к механическим воздействиям	группа исполнения V3 по ГОСТ Р 52931
Степень защиты корпуса	IP65
Устойчивость к климатическим воздействиям	УХЛ3.1
Диапазон рабочих температур окружающего воздуха	–40…+80 °С
Атмосферное давление рабочее	84,0...106,7 кПа
Среднее время наработки на отказ	не менее 500 000 ч
Средний срок службы	12 лет
Межповерочный интервал	5 лет / 4 года
Методика поверки	КУВФ.406230.100 МП
Вес без упаковки / в упаковке	0,18 кг / 0,3 кг
Штуцер для подключения давления	M20 × 1,5 манометрической формы (ГОСТ 2405-88) G1/2 манометрической формы (DIN EN 837) G1/4 (DIN 3852)
Тип электрического соединителя	EN175301-803 форма А
Габаритный размер (по высоте)	не более 92 мм
Перегрузочная способность	не менее 200 % от ВПИ
Предельное давление перегрузки	не менее 400 % от ВПИ
