ПД100И-ДИ1,0-115-0,25-2 модели 1х5-2 датчик давления с ЖК-индикацией и перенастройкой

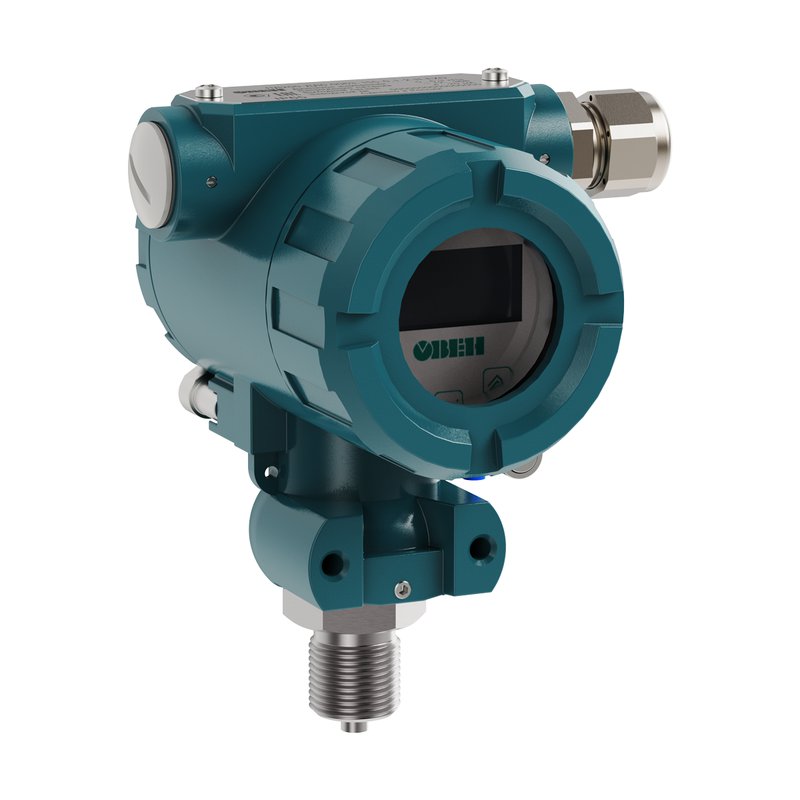

Датчик ПД100И представляет собой преобразователь давления с сенсором типа КНК (кремний на кремнии) с мембраной из нержавеющей стали, с выходным сигналом 4…20 мА. Датчик имеет «полевой» корпус и матричный ЖК-индикатор.

Среда измерения

Газы, пар, вода, слабоагрессивные жидкости, нейтральные к нержавеющей стали AISI 316L (AISI 304S)

Отличительные особенности

Удобство настройки и эксплуатации - графическая поворотная матричная ЖК-индикация с регулируемой подсветкой и линейной шкалой

Перенастройка параметров датчика - перенастройка диапазона измерений до 1:5, корректировка точки 4 мА («нуля»), выбор размерности измеряемой величины

Стабильное значение "ноля" преобразователя

Датчик внесен в Государственный реестр средств измерения

Бесплатная заводская первичная поверка

Основные характеристики

Верхний предел измерений: от 0,0125 до 4 МПа.

Тип измеряемого давления: избыточное (ДИ), абсолютное (ДА), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).

Диапазон температур измеряемой среды: -40…+125 °С.

Класс точности: 0,25 %; 0,5 %.

Межповерочный интервал – 5 лет / 4 года.

Технические характеристики

Наименование	Значение
Выходной сигнал	4...20 мА, 2-проводная схема «токовая петля»
Основная приведенная погрешность	0,25 или 0,5 % ВПИ
Напряжение питания	14…36 В постоянного тока (номинальное 24 В)
Верхний предел измерения	ДИ: от 0,016 МПа до 4 МПа ДВ: от 0,016 МПа до -0,1 МПа ДИВ: от 0,0125 МПа до 2,4 МПа ДА: от 0,1 МПа до 2,5 МПа
Глубина перенастройки диапазона	До 1:5
Сопротивление нагрузки	0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощность, не более	0,9 Вт
Ток аварии	21,5 мА
Устойчивость к механическим воздействиям	группа исполнения V2 по ГОСТ Р 52931
Степень защиты корпуса	IP65
Материал мембраны	Сталь EN 1.4435
Помехоустойчивость	класс B по ГОСТ 30804.6.2-2013
Диапазон рабочих температур измеряемой среды	-40…+125 °С
Диапазон рабочих температур окружающего воздуха	-40…+80 °С
Атмосферное давление рабочее	84,0...106,7 кПа
Среднее время наработки на отказ	не менее 50 000 ч
Средний срок службы	12 лет
Межповерочный интервал	5 лет / 4 года
Методика поверки	КУВФ.406230.100 МП1
Масса преобразователей	1,0 кг
Штуцер для подключения давления	M20×1,5; G 1/2; G 1/4; M24×1,5 «торцевая мембрана».
Тип электрического соединителя	Винтовой клеммник и кабельный ввод М20×1,5 в полевой корпус
Перегрузочная способность	не менее 200 % от ВПИ
Предельное давление перегрузки	не менее 400 % от ВПИ
