ПД150-ДД6,0К-899-0,5-1-Р преобразователь давления для котельных установок и систем вентиляции

Обращаем внимание, что преобразователи давления ПД150 выпускаются без поверки и не являются средством измерения. Все характеристики преобразователей ПД150, в том числе метрологические, остаются без изменений.

В качестве замены предлагаем преобразователи давления ПД150И, которые являются средством измерения, поставляются с первичной поверкой, результаты которой занесены в ФГИС АРШИН.

Электронный тягонапоромер, тягомер, перепадомер ОВЕН ПД150 представляет собой электроконтактный манометр с двумя силовыми реле и масштабируемым выходным сигналом RS-485 (Modbus RTU) или 4…20 мА. Высокоточный сенсор с открытым кремниевым кристаллом позволяет измерять давление неагрессивных к кремнию газов, в том числе горючих (метан) и дымовых (топочных).

В вентиляции и кондиционировании ПД150 применяется для контроля напора воздуха в системах дымоудаления, загрязнения воздушных фильтров, обрыва ремней вентиляторов, измерения параметров работы промышленных вентустановок.

Также преобразователь на низкие давления ПД150 может применяться в испытательных стендах и лабораторной технике.

Среда измерения

Неагрессивные газы, в том числе горючие и дымовые.

Отличительные особенности

Универсальный источник питания 220 В / 24 В.

Передача информацию напрямую в «облако» – выходной сигнал Modbus RTU по RS-485.

Удобство эксплуатации – регулировка яркости индикации, максимальная русификация индикации и меню настройки.

Возможность калибровки «нуля» и диапазона по эталонному давлению.

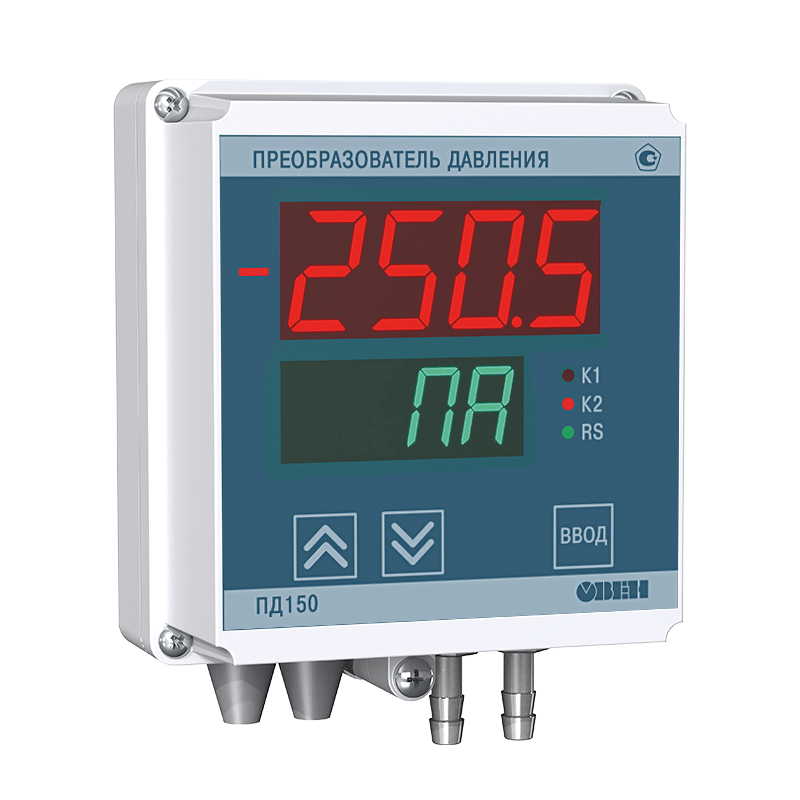

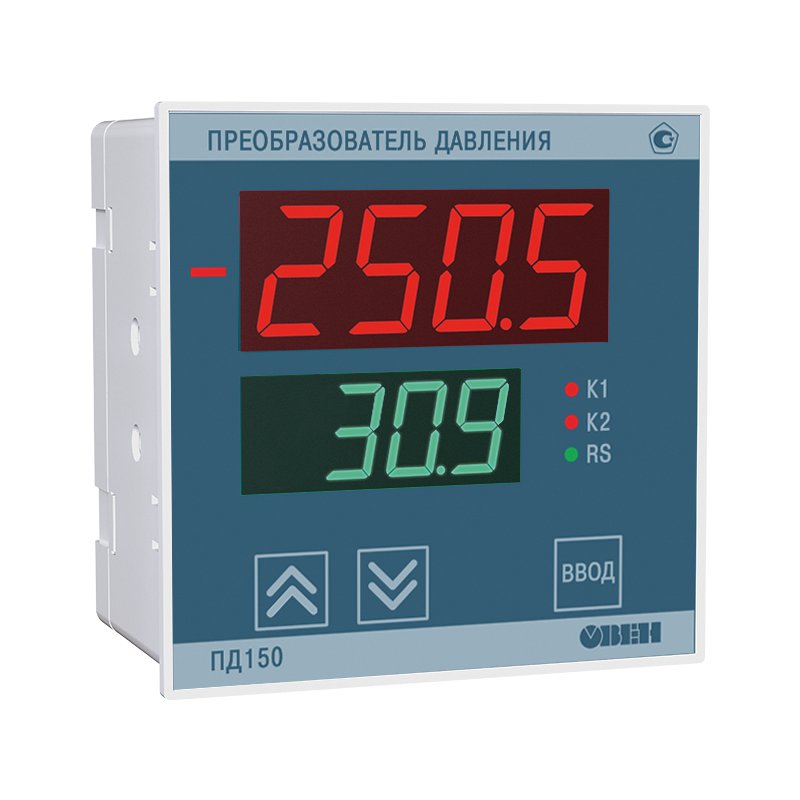

Удобство монтажа – два вида исполнения: щитовое Щ1 и настенное Н1.

Основные характеристики

Верхний предел измерений – от 200 Па до 100 кПа.

Тип измеряемого давления – избыточное (ДИ), дифференциальное (ДД), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).

Класс точности – 0,5 %; 1,0 %; 1,5 %.

Межповерочный интервал – 5 лет.

Технические характеристики

Характеристика	Значение
Питание
Напряжение питания постоянного тока	20 … 60 В (номинальное значение 24 В)
Напряжение питания переменного тока	90… 264 В (номинальное значение 220 В) частота от 47 до 63 Гц
Потребляемая мощность	7,0 ВА
Каналы измерения
Диапазон измеряемого давления	от 0,2 до 100,0 кПа
Класс точности, не более	0,5; 1,0; 1,5 % от ВПИ
Межповерочный интервал	5 лет
Перегрузочная способность	диапазоны 250 Па…1,6 кПа + 100 % к ДИ диапазоны 2,5…100 кПа + 200 % к ДИ
Предельное давление перегрузки	диапазоны 250 Па…1,6 кПа + 150 % к ДИ диапазоны 2,5…100 кПа + 350 % к ДИ
Период обновления результатов измерения, не более	0,2 сек
Дискретные выходы
Количество	2
Тип	электромагнитное реле
Электрическая прочность изоляции между выходными клеммами реле и остальными портами, не менее	1500 В
Максимальное коммутируемое напряжение, не более:
- для переменного тока	250 В
- для постоянного тока	30 В
Максимальное коммутируемый ток (cos =1), не более:
- для напряжения переменного тока	5 А
- для напряжения постоянного тока	10 А
Диапазон задания уставок срабатывания дискретных выходов от ДИ	от 1 до 99 %
Гистерезис уставок от ДИ	от 0 до 50 %
Интерфейс RS-485
Скорость обмена	2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/сек
Протоколы связи	Modbus RTU, Modbus ASCII
Входное сопротивление	12 кОм (стандартная нагрузка)
Тип используемого кабеля	экранированная витая пара
Длина линии связи, не более 1200 м	1200 м
Аналоговый выход
Тип выходного сигнала	постоянный ток от 4 до 20 мА
Схема подключения	2-проводная «токовая петля»
Максимальное сопротивление нагрузки, Ом	1000 ±1 %
Разрешающая способность, мкА, не более	10
Конструктивное исполнение
Тип присоединительного штуцера	штуцер «елочка» под трубку с внутренним диаметром 4-7 мм
Габаритные размеры	105×137×65 мм
Масса прибора, не более	0,4 кг
Степень защиты корпуса	IP54
Надежность
Средний срок службы, не менее	12 лет
Гарантийный срок службы	2 года

Условия эксплуатации

Закрытые взрывобезопасные помещения без агрессивных паров и газов.

Температура окружающего воздуха: от - 20 до +65 °С.

Верхний предел относительной влажности воздуха: 95 % при 35 °С и более низких температурах без конденсации влаги.

Атмосферное давление – от 84 до 106,7 кПа.
