ПДУ-3.2.500.К.250.К/10 поплавковые сигнализаторы уровня с кабельным выводом

Включены в реестр Минпромторг, реестровая запись 10729955 до 12.02.2031

Отличительные особенности

Сигнализация от 1 до 3 уровней жидкости.

Длина штока от 50 мм до 3 метров.

Присоединение: резьба М10×1,5 (ПДУ-1, ПДУ-2), М16×2 (ПДУ-3).

Подходят для работы с вязкими жидкостями (ПДУ-3).

Искрозащита 0Ex ia IIC T4 Х (ПДУ-Ех)

Материал рабочей части датчика: сталь 12Х18Н10Т и AISI 316L.

Для подключения к АСУ ТП датчики ОВЕН ПДУ снабжены силиконовым кабелем AWG 24 длиной от 1 до 120 метров.

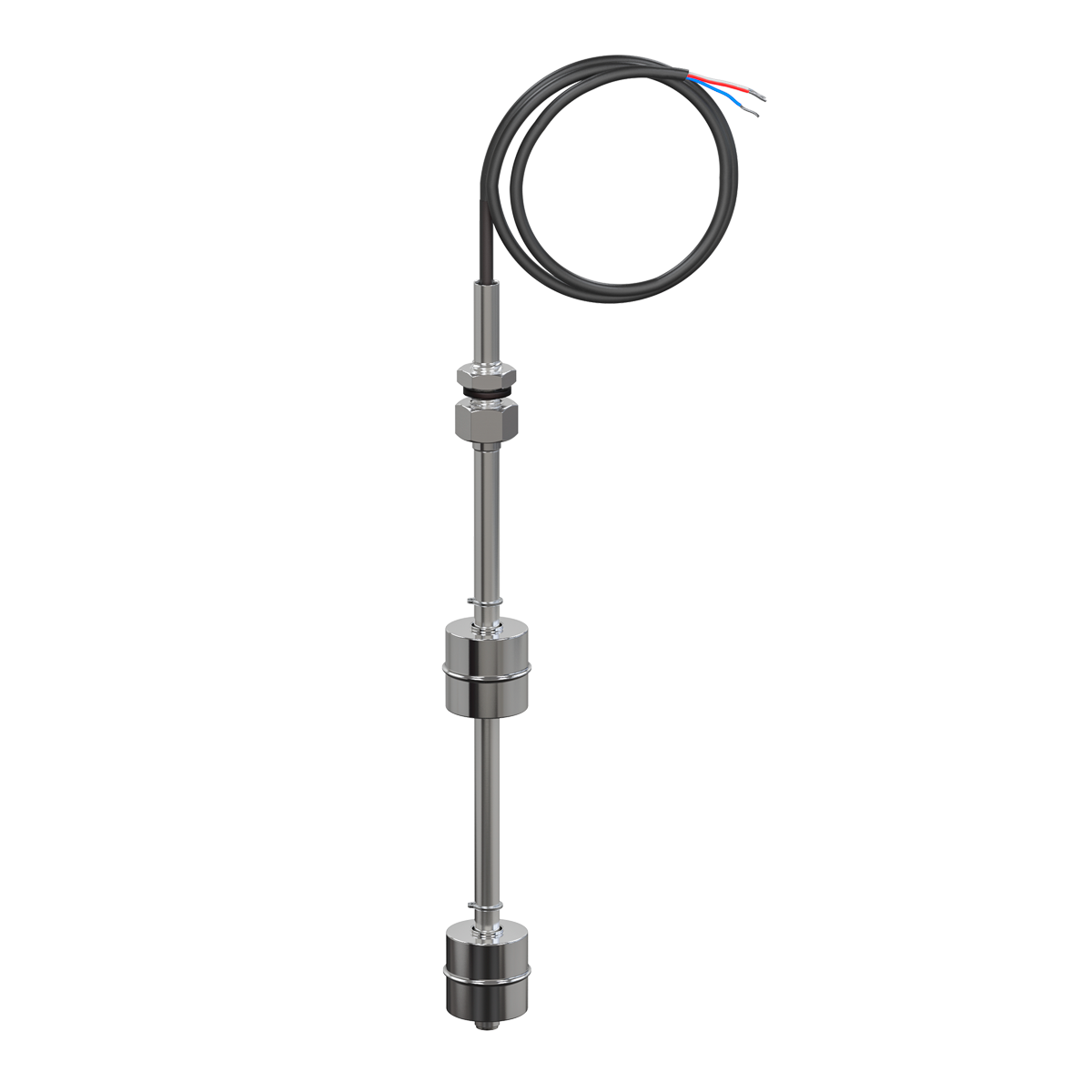

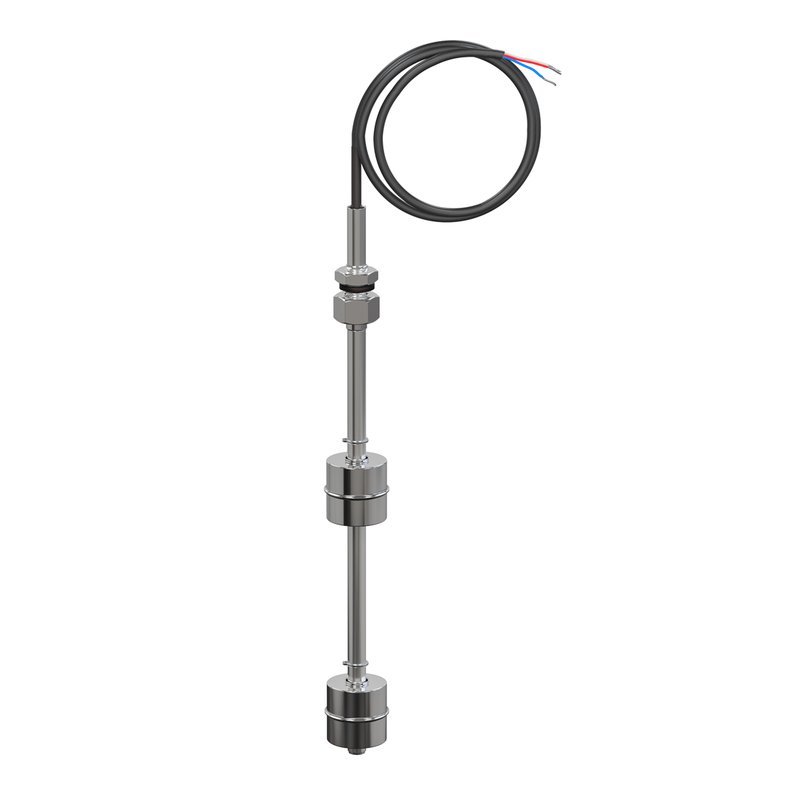

Для контроля уровня невязких жидкостей выпускаются датчики уровня с цилиндрическим поплавком ПДУ-1, ПДУ-2, для контроля уровня вязких жидкостей – с шарообразным поплавком ПДУ-3. По способу монтажа различают датчики с горизонтальным и вертикальным монтажом.

Модификации одноуровневых датчиков

Модель	Тип монтажа	Вид поплавка	Длина штока L, минимальная	Длина штока L максимальная (под заказ)
ПДУ-1.1	Горизонтальный	Цилиндрический	100 мм	2 500 мм

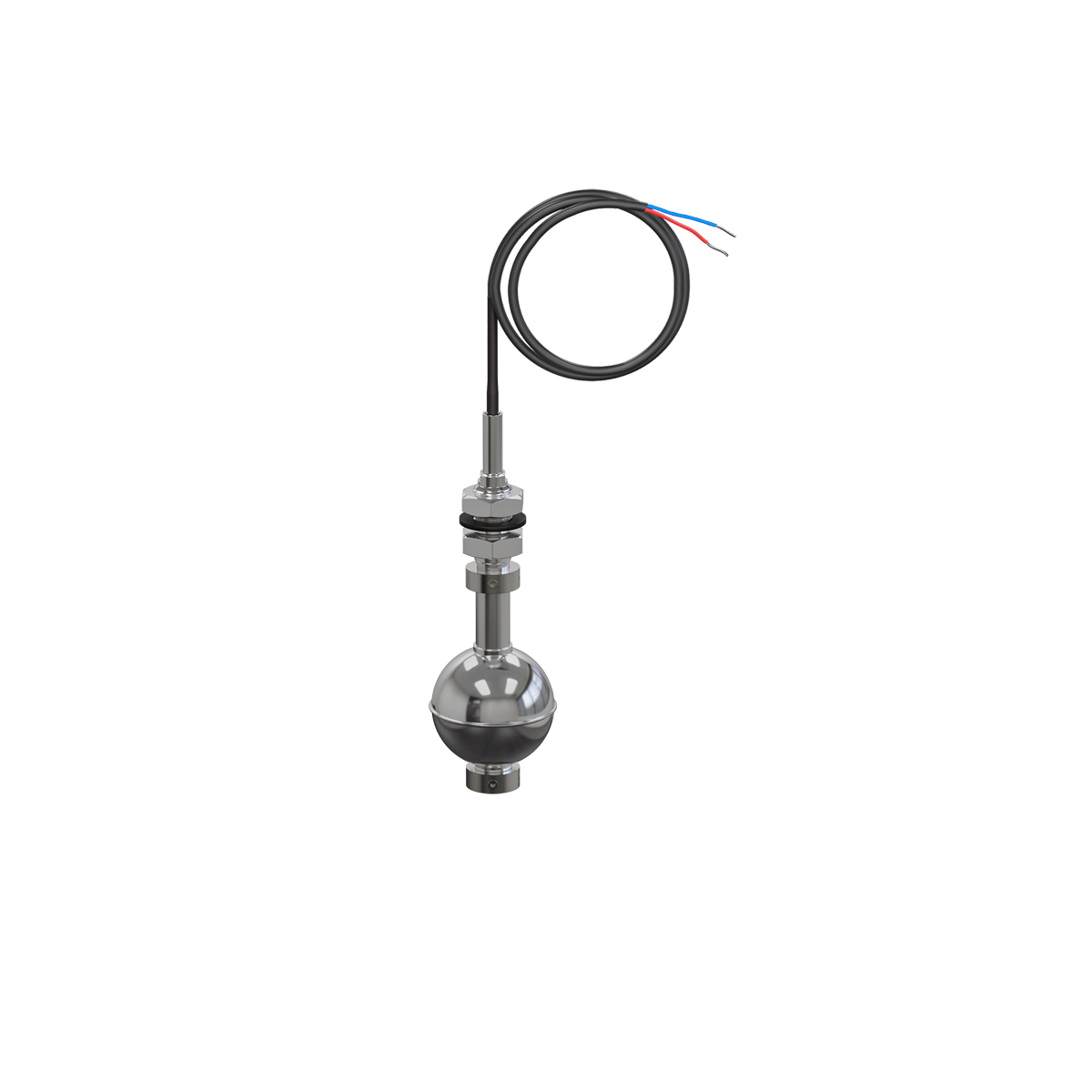

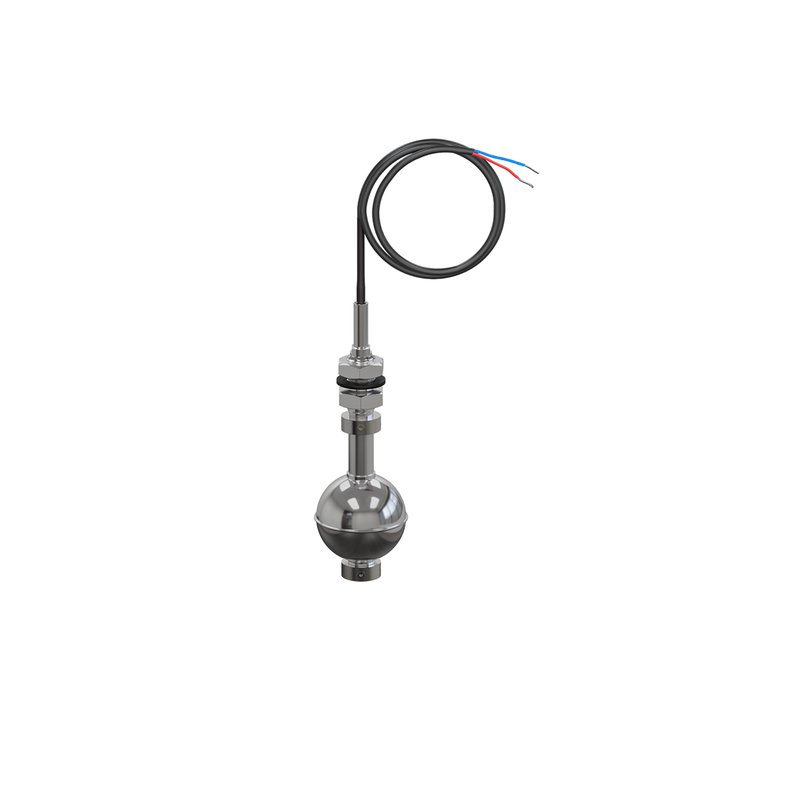

ПДУ-3.1	Вертикальный	Шарообразный	100 мм	3000 мм

Модификации двухуровневых датчиков

Модель	Тип монтажа	Вид поплавка	Длина штока L, минимальная	Длина штока L, максимальная (под заказ)
ПДУ-1.2	Горизонтальный	Цилиндрический	150 мм	2 500 мм

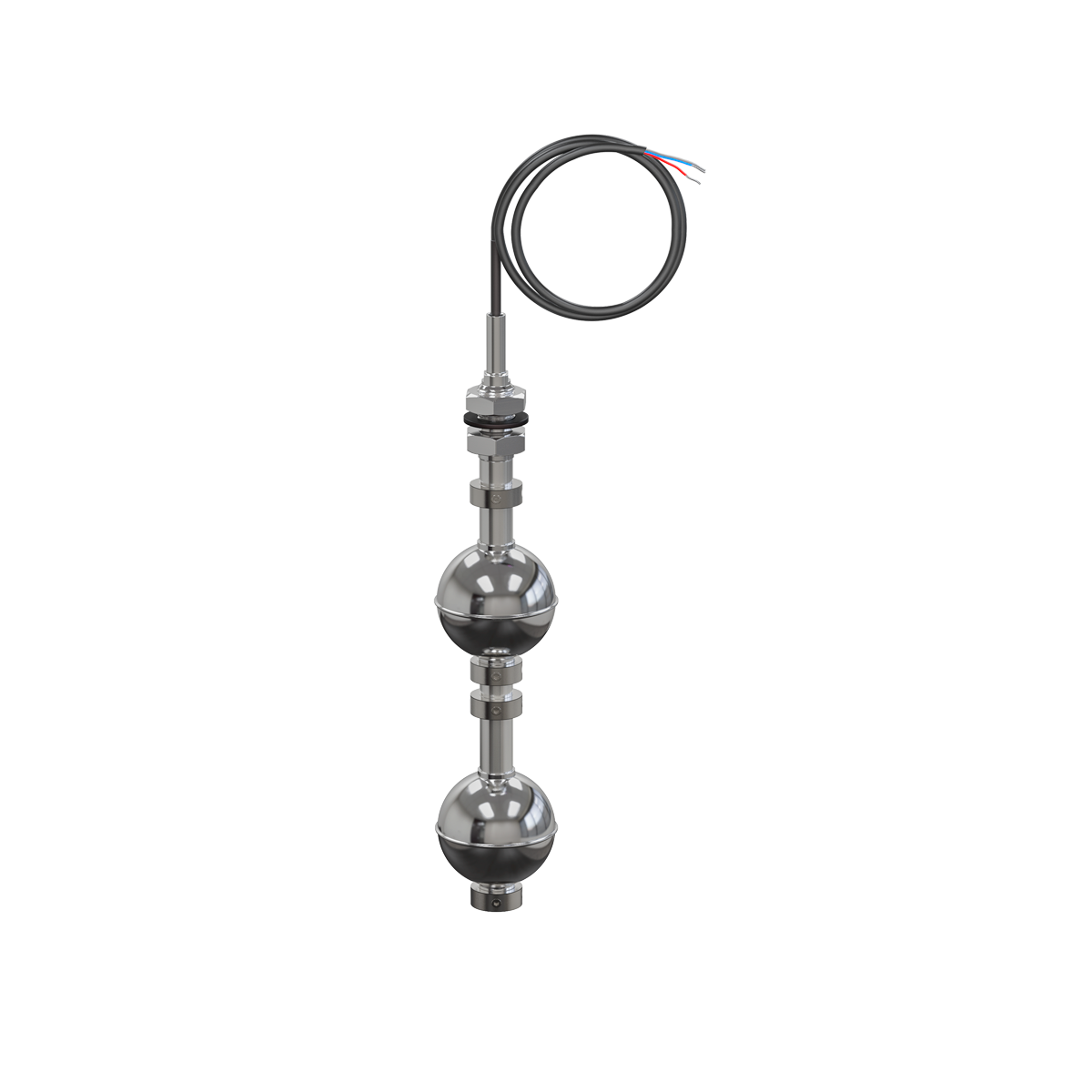

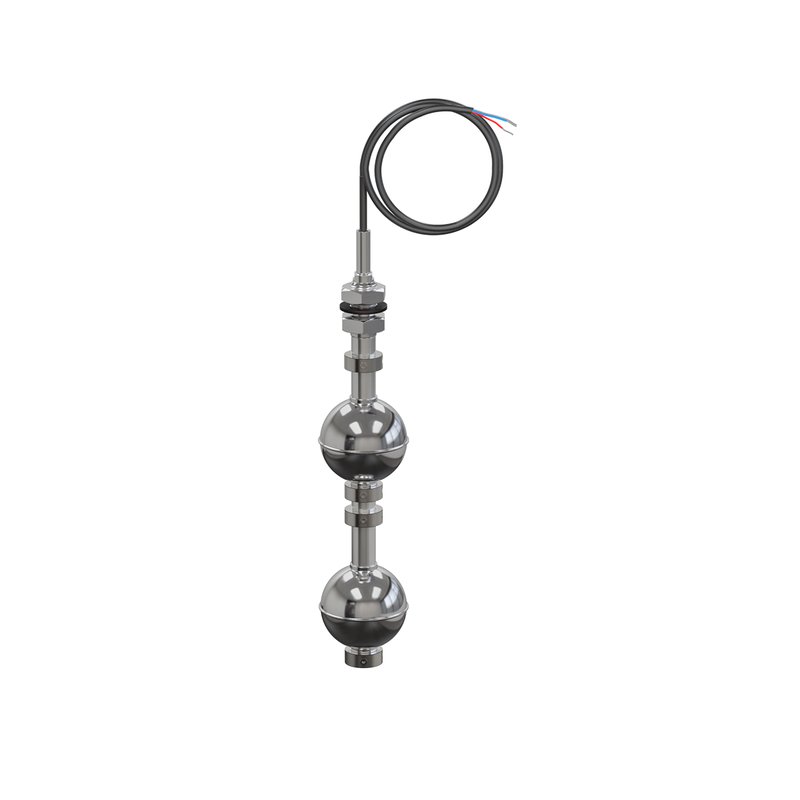

ПДУ-3.2	Вертикальный	Шарообразный	200 мм	3 000 мм

Модификации трехуровневых датчиков

Модель	Тип монтажа	Вид поплавка	Длина штока L, минимальная	Длина штока L, максимальная (под заказ)

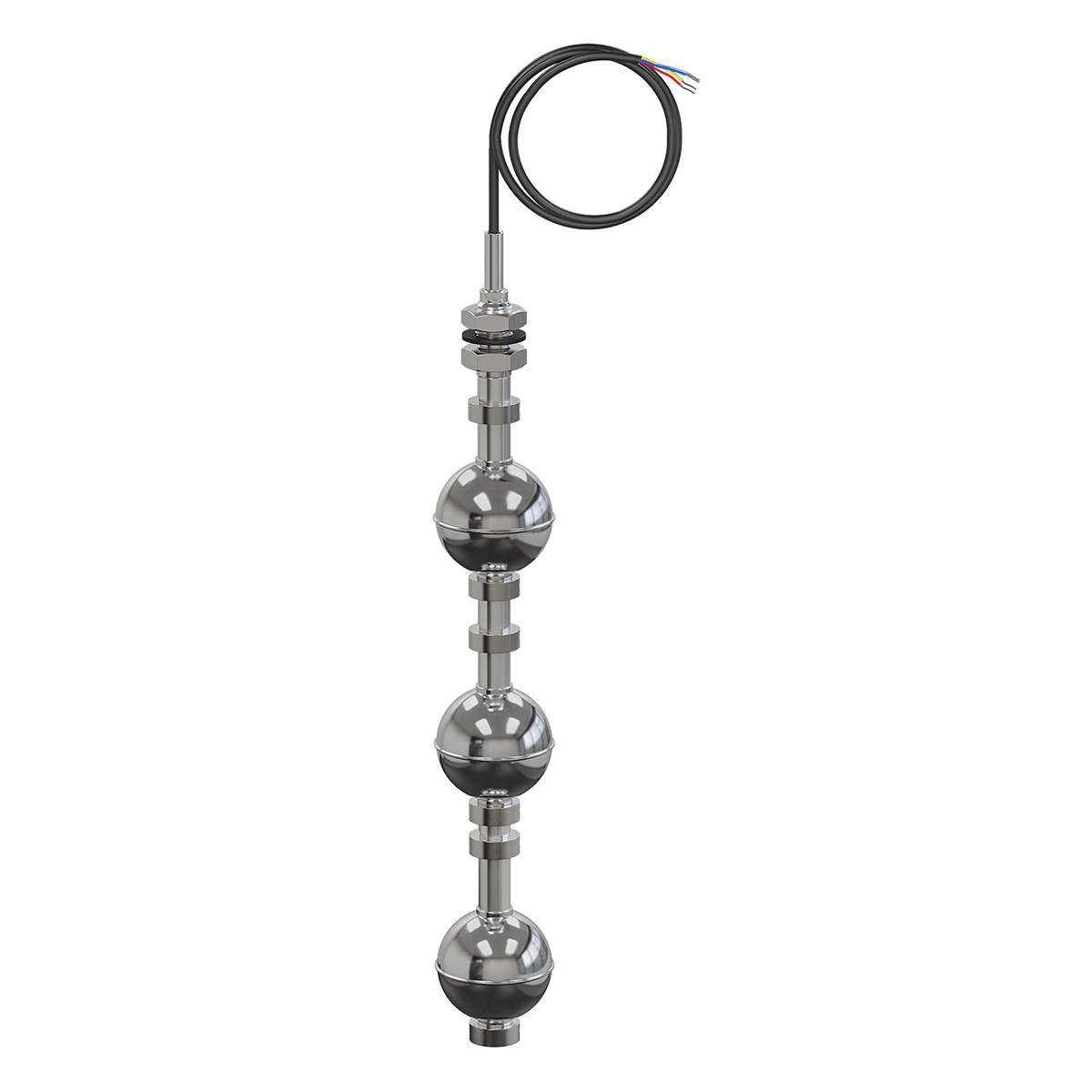

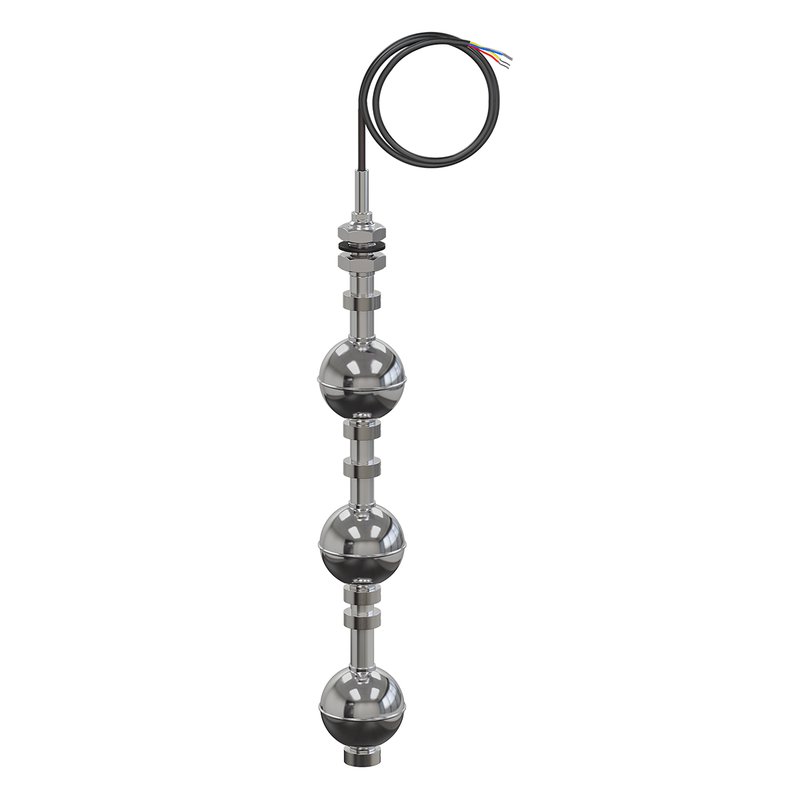

ПДУ-3.3	Вертикальный	Шарообразный	300 мм	3 000 мм

Применение датчиков уровня ОВЕН ПДУ

Датчики ОВЕН ПДУ могут работать при температурах до +105 °С в различных вязких или невязких жидких средах, в том числе и агрессивных, за исключением коррозионно-активных к стали 12Х18Н10Т и AISI 316L.

ОВЕН ПДУ используются для контроля уровня сточных вод; контроля уровня жидкости в транспортных средствах, например, контроля объема топлива в тяжелой технике: грузовиках, экскаваторах, тепловозах.

Здесь датчики уровня работают в условиях сильной вибрации и волнения на поверхности жидкости. Для устранения влияния этих факторов поплавковый датчик помещают в специальную демпферную трубу диаметром чуть больше, чем диаметр поплавка.

Датчики уровня поплавкового типа не подходят для измерения липких и засыхающих жидкостей, жидкостей с механическими включениями, а также в случае замерзания жидкости.

Технические характеристики

Параметр	Значение
	ПДУ-1.Х	ПДУ-2.Х	ПДУ-3.Х
Электрические параметры*
Максимальная коммутируемая мощность	10 Вт		30 Вт
Максимальный коммутируемый (постоянный или переменный) ток	0,5 А		2 А
Максимальное коммутируемое (постоянное или переменное) напряжение	180 В		230 В
Конструктивные параметры
Количество сигнализируемых уровней**	1; 2	1; 2; 3
Расположение оси крепежного отверстия датчика в резервуаре	Горизонтальное	Вертикальное
Максимальная длина штока до нижнего уровня L	2500 мм		3000 мм
Нормальное состояние контактов датчика:
ПДУ-Х.Х, ПДУ-ХН.Х	Нормально-разомкнутое
ПДУ-Х.Х.К, ПДУ-ХН.Х.К	Нормально-замкнутое
Материал рабочей части датчика: арматура поплавок	Сталь 12Х18Н10Т AISI 316L
Степень защиты по ГОСТ 14254	IP68 для погружной (рабочей) части датчика IP65 для внешней части датчика (от плоскости присоединения к процессу)
