ПДУ-И.750.10.Ф.80.10.01.В-ЕХD поплавковый уровнемер с выходным сигналом 4…20 мА

Взрывозащита типа «взрывонепроницаемые оболочки «d» 1 Ex d IIC T4 Gb позволяет эксплуатировать датчики в составе систем контроля уровня жидкости на взрывоопасных производствах или в помещениях и установках, в которых находятся емкости с взрывоопасными средами: всевозможными видами топлива, стоками нефтеперерабатывающих заводов, автопредприятий, химических производств и т.п. Арматура датчика изготавливается из нержавеющей стали 12Х18Н10Т и AISI 316L.

Барьер искрозащиты к ПДУ-И-Exd не требуется, т.к. аналоговый преобразователь находится во взрывонепроницаемой оболочке. Пользователю необходимо только защитить от повреждений идущий к датчику кабель, поместив его в металлорукав.

Особенности поплавковых датчиков уровня ОВЕН ПДУ-И-Exd

Взрывозащищенное исполнение «взрывонепроницаемые оболочки «d» 1 Ex d IIC T4 Gb.

Аналоговый выходной сигнал 4…20 мА.

Диапазон преобразования уровня: 250…4 000 мм.

Дискретность преобразования: 5 или 10 мм.

Температура измеряемой среды: –60…+ 125 °C.

Максимальное давление контролируемой среды до 1 MПa (для датчиков с присоединением CLAMP) и до 2 МПа (для датчиков с резьбовым и фланцевым присоединением).

Плотность рабочей среды: ≥ 0,65 г/см3.

Устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.

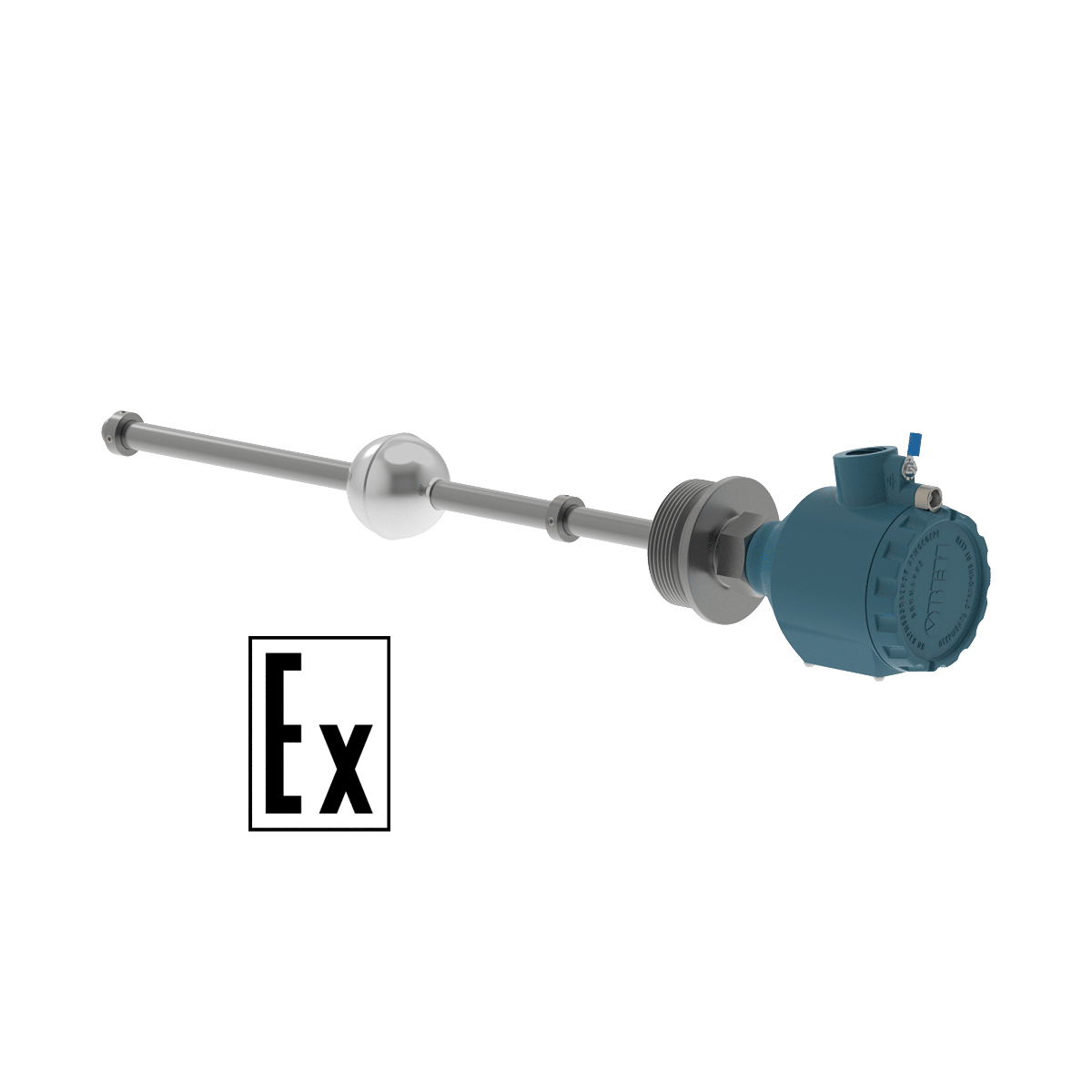

Возможно изготовление с резьбовым креплением G2.

Возможно изготовление с креплением типа CLAMP в соответствии с DIN 32676 (DN = 65, 80, 100 мм)*.

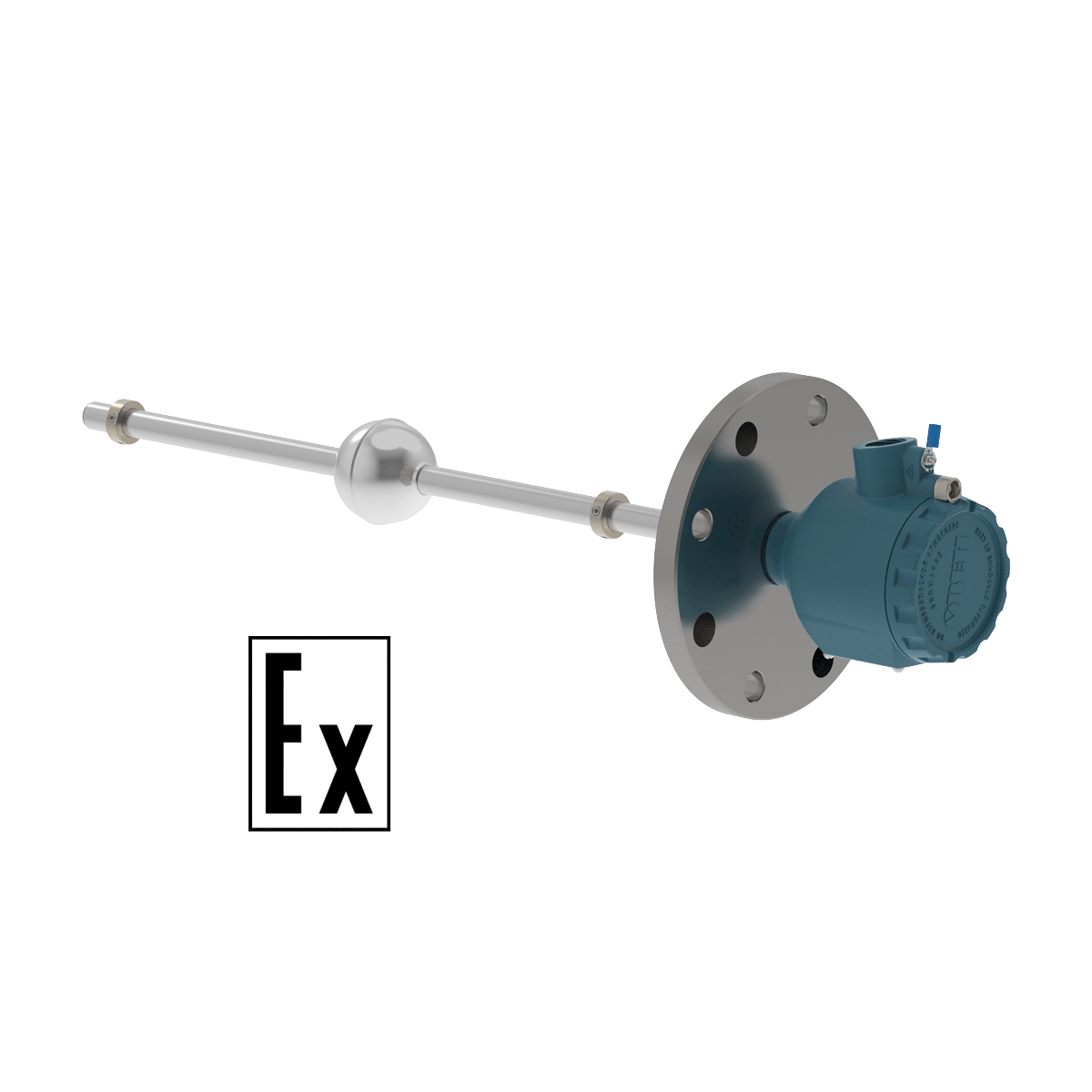

Возможно изготовление с фланцевым креплением в соответствии с ГОСТ 33259-2015 (DN≥65; PN≤25)*.

Срок службы не менее 12 лет.

Технические характеристики

Наименование параметра	Значение
Характеристики питания
Схема подключения	двухпроводная
Род питающего тока	постоянный
Напряжение питания постоянного тока	12…36 В
Потребляемая мощность, не более	1 Вт
Выходной сигнал	4…20 мА
Метрологические характеристики
Диапазон преобразования уровня (L)	от 0 до 250...4000 мм (в зависимости от исполнения)
Дискретность преобразования	5 или 10 мм (в зависимости от исполнения)
Характеристики конструкции
Расположение оси крепежного отверстия датчика в резервуаре	вертикально
Диаметр наружной оболочки соединительного кабеля	4...8 мм
Сечение соединительных проводов	0,2…2 мм2
Материал рабочей части датчика	Сталь 12Х18Н10Т (шток) и AISI 316L (поплавок)
Степень защиты по ГОСТ 14254	IP67
Параметры взрывозащиты
Маркировка по ГОСТ 31610.0 (IEC 60079-0)	1 Ex d IIC T4 Gb

Условия эксплуатации

Температура окружающей среды от -40 до +85 °С;

Температура контролируемой среды от -60 до +125 °С;

Давление контролируемой среды:

не более 2 МПа – для датчиков с резьбовым и фланцевым присоединением;

не более 1 МПа – для датчиков с присоединением CLAMP.

Плотность контролируемой среды не менее 0,65 г/см3;

Контролируемая среда должна быть неагрессивна по отношению к контактирующим с ней материалам датчика.
