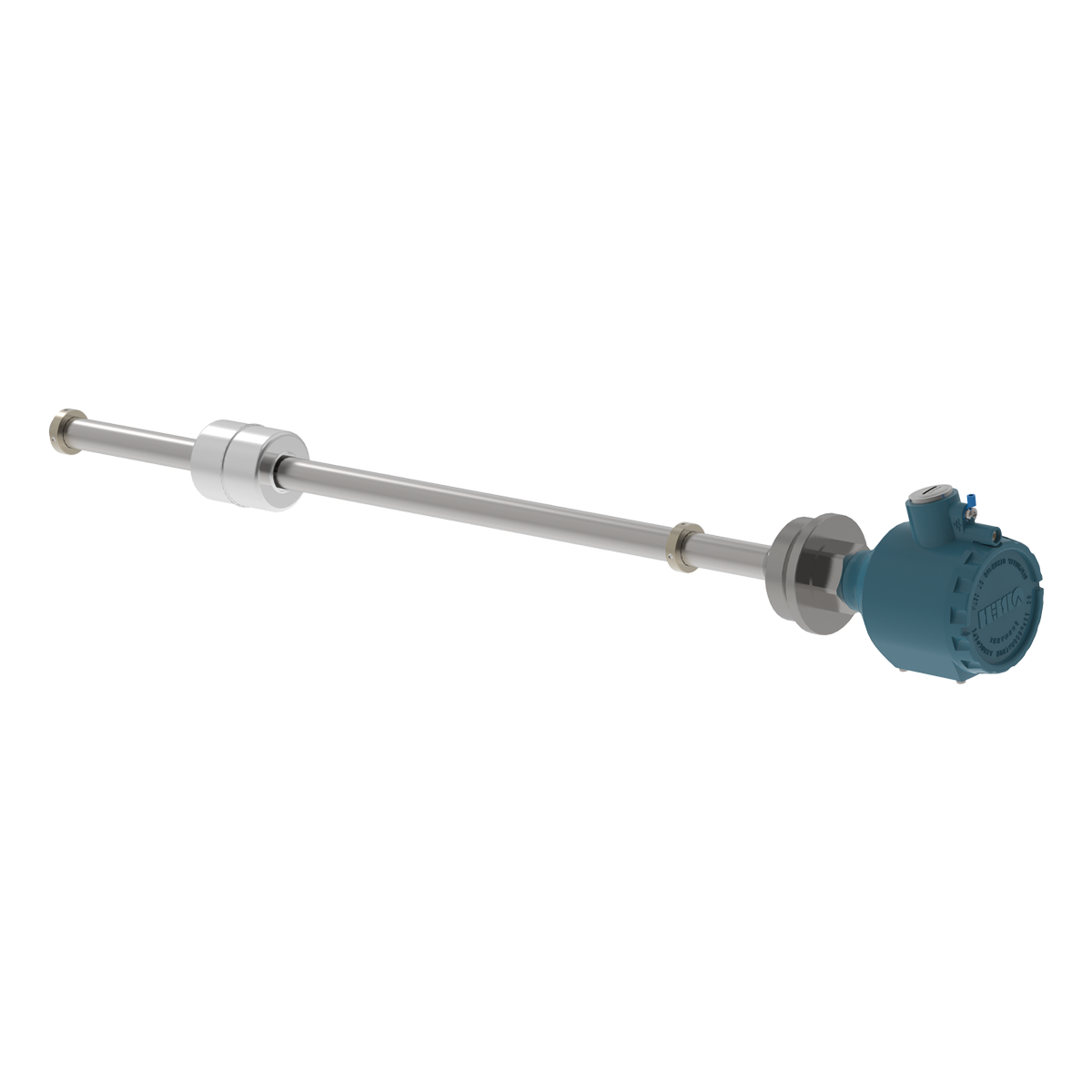

ПДУ-RS.2500.5.Ф.100.6.01.В-ЕХD цифровой поплавковый уровнемер с интерфейсом RS-485

Уважаемые клиенты, изменился комплект поставки взрывозащищенных уровнемеров ПДУ-RS-EXD.
Теперь датчики поставляются без кабельного ввода. На посадочное место кабельного ввода установлена заглушка.

Барьер искрозащиты к ПДУ-RS-Exd не требуется, т.к. аналоговый преобразователь находится во взрывонепроницаемой оболочке. Пользователю необходимо только защитить от повреждений идущий к датчику кабель, поместив его в металлорукав.

Особенности поплавковых датчиков уровня ОВЕН ПДУ-RS-Exd:

Взрывозащищенное исполнение «взрывонепроницаемые оболочки «d» 1 Ex d IIC T4 Gb.

Цифровой интерфейс RS-485 (Modbus RTU)

Диапазон преобразования уровня: 250…4 000 мм.

Дискретность преобразования: 5 или 10 мм.

Температура измеряемой среды: –60…+ 125 °C.

Давление: от вакуума до 2 МПа.

Плотность рабочей среды: ≥ 0,65 г/см3.

Устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.

Возможно изготовление с резьбовым креплением G2.

Возможно изготовление с фланцевым креплением в соответствии с ГОСТ 33259-2015 (DN≥65; PN≤25)*.

Срок службы не менее 12 лет.

Принцип действия и особенности конструкции датчиков уровня ОВЕН ПДУ-RS

Поплавок с постоянным магнитом перемещается вместе с уровнем жидкости по штоку, в котором находится матрица герконов и сопротивлений. Под воздействием магнитного поля происходит срабатывание герконов, цепь работает по схеме трёхпроводного потенциометра. При изменении уровня жидкости прямо пропорционально изменяется выходное сопротивление датчика, преобразуемое в цифровой код для передачи данных по сети RS-485 (протокол Modbus RTU).

Технические характеристики

Наименование параметра	Значение
Характеристики питания
Напряжение питания постоянного тока	12…42 В (номинальное - 24 В)
Потребляемая мощность, не более	0,35 ВА
Выходной сигнал	RS-485
Время установления рабочего режима (предварительный прогрев):
- после включения напряжения питания, не более	10 мин
- после кратковременного (не более 5 с) пропадания напряжения питания, не более	10 с
Метрологические характеристики
Диапазон преобразования уровня (L)	от 0 до 250...4 000 мм (в зависимости от исполнения)
Дискретность преобразования	5 или 10 мм (в зависимости от исполнения)
Интерфейс RS-485
Скорости обмена	9600, 14400, 19200, 38400, 57600, 115200 бит/с
Протокол связи	Modbus RTU
Режим работы в сети	Slave
Входное сопротивление	96 кОм (1/8 от стандартной нагрузки)
Время установления выходного сигнала после изменения входного сигнала, не более	0,5 с
Характеристики конструкции
Расположение оси крепежного отверстия датчика в резервуаре	Вертикально
Материал рабочей части датчика	Сталь 12Х18Н10Т (шток) и AISI 316L (поплавок)
Степень защиты корпуса по ГОСТ 14254	IP67
Параметры взрывозащиты
Маркировка по ГОСТ 31610.0 (IEC 60079-0) с видом взрывозащиты «взрывонепроницаемые оболочки «d»	1 Ex d IIC T4 Gb

Условия эксплуатации

Температура окружающей среды: -40…+85 °С.

Температура контролируемой среды: -60…+125 °С.

Давление контролируемой среды: не более 2 МПа.

Плотность контролируемой среды – не менее 0,65 г/см3.

Контролируемая среда должна быть неагрессивна по отношению к контактирующим с ней материалам датчика.
