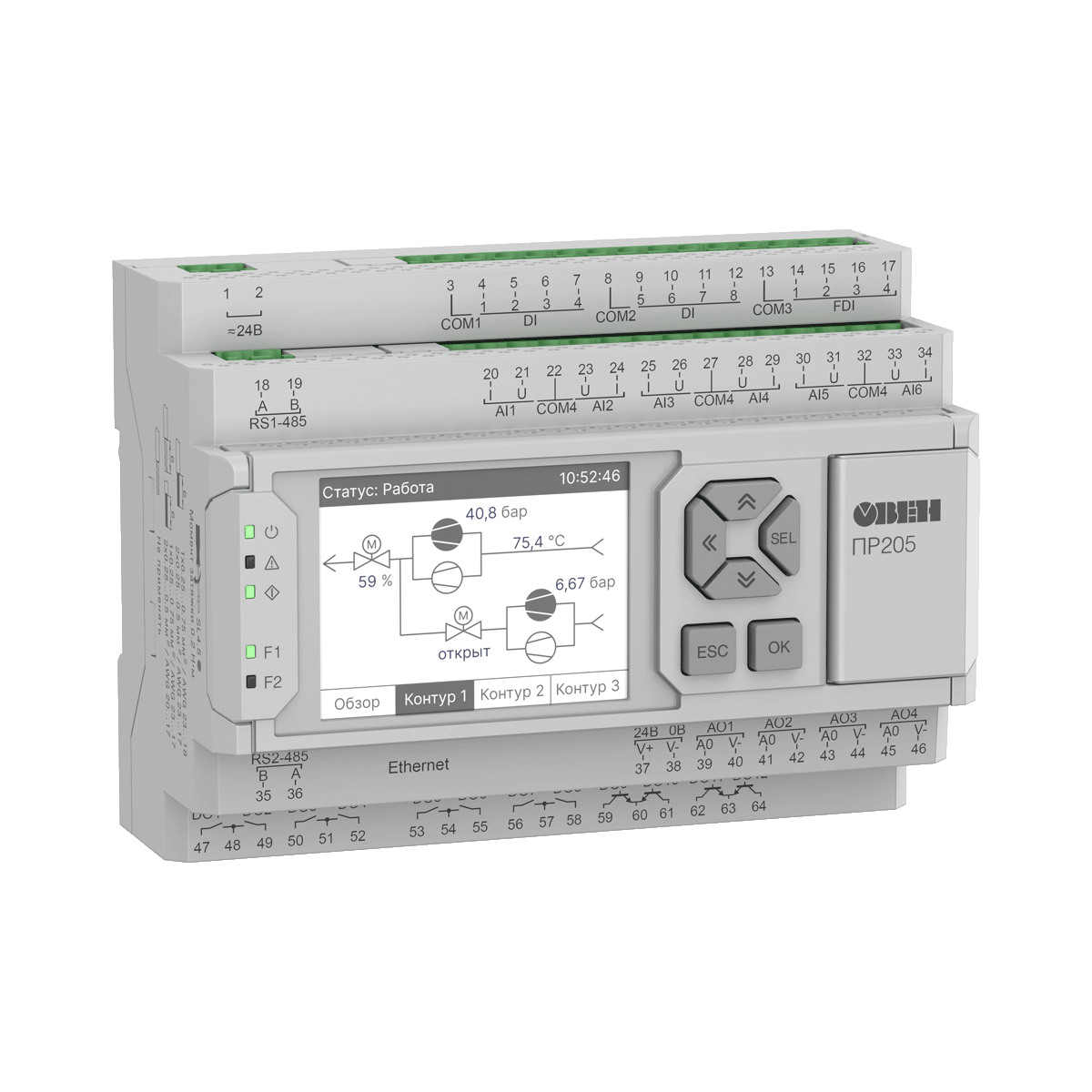

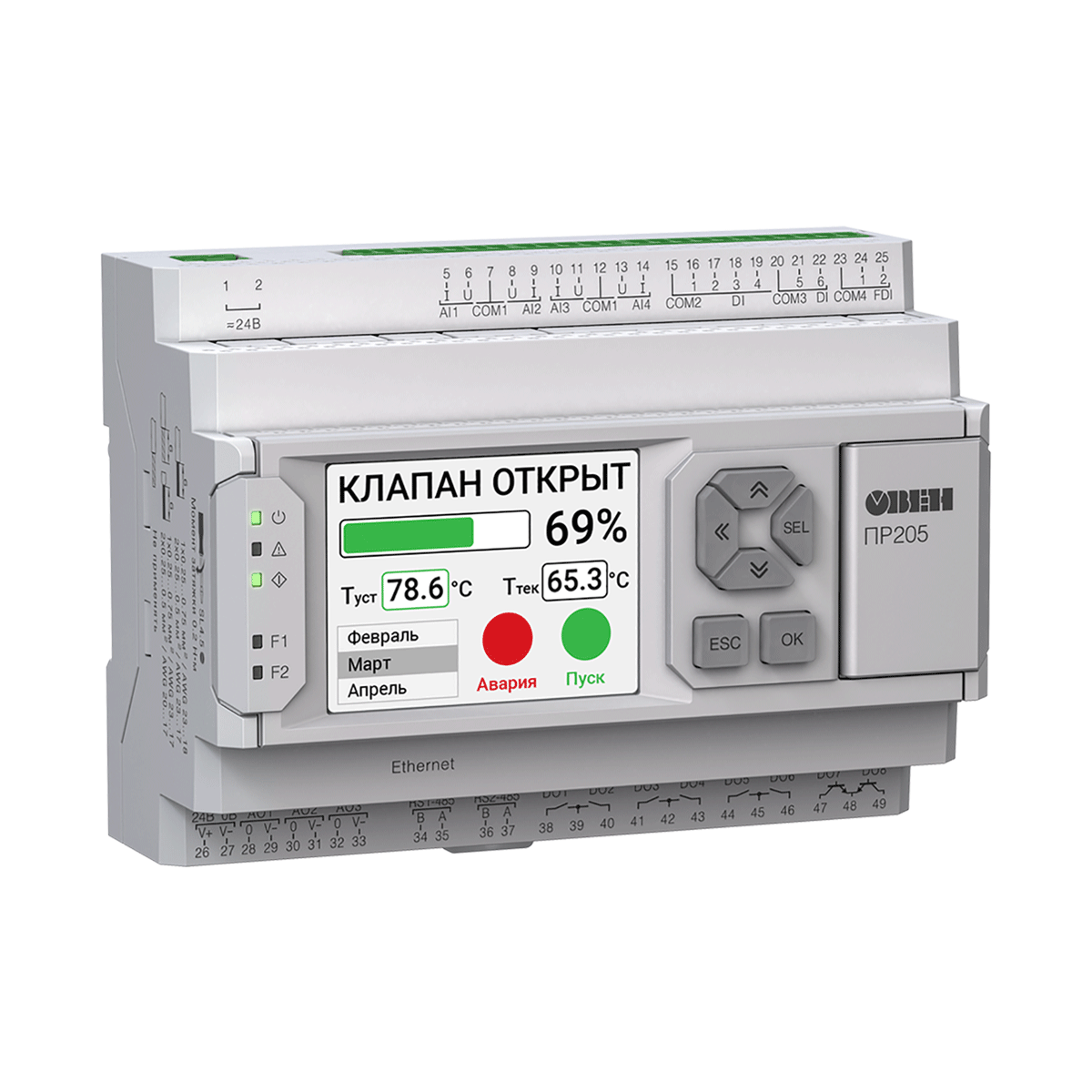

ПР205-24.1211.02.2.0 программируемое реле с графическим дисплеем и Ethernet

Включены в реестр Минпромторг, реестровая запись 10697865, до 04.09.2030

ПР205 – новое программируемое реле с графическим дисплеем и Ethernet. Прибор сочетает в себе оптимальную конфигурацию аналоговых и дискретных входов/выходов для управления системами вентиляции, отопления, кондиционирования и др. При необходимости количество входов/выходов можно увеличить с помощью модулей расширения ПРМ.

Графический цветной экран позволяет создавать удобные и наглядные интерфейсы пользователей, что значительно упрощает настройку и восприятие информации.

Интерфейс Ethernet позволяет интегрировать прибор в распределенные системы, увеличивать количество входов/выходов с помощью модулей ввода/вывода Мх210, реализовывать удаленный контроль и управление оборудованием с помощью облачного сервиса OwenCloud. В ПР205 предусмотрены модификации с 2-мя интерфейсами RS-485 на борту для передачи данных на верхний уровень и управления другими элементами системы.

Алгоритм работы ПР205 строится пользователем в бесплатной среде программирования Owen Logic. Это позволяет создавать уникальные пользовательские алгоритмы и учитывать все особенности системы.

Особенности и преимущества

HMI: графический экран и кнопки

Графический цветной экран диагональную 2,4“, 320×240.

6 механических кнопок с возможностью пользовательской настройки.

5 светодиодов: 3 сервисных, 2 пользовательских.

Оптимальная комбинация входов/выходов

До 6 аналоговых входов: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим.

До 4 универсальных аналоговых выходов: 4…20 мА/0…10 В.

До 12 дискретных входов.

До 4 быстрых дискретных входов до 100 кГц.

До 12 дискретных выходов (Э/М реле и транзисторные ключи).

Коммуникационные возможности

Интерфейс Ethernet, режим Master/Slave, Modbus TCP:

Прямой доступ в облачный сервис OwenCloud.

Подключение к ПК для конфигурирования и записи программы.

Настройка в OWEN Configurator.

Визуализация процессов с помощью панелей оператора и SCADA.

Увеличение входов/выходов с помощью модулей Мх210.

До 2-х интерфейсов RS-485, режим Master/Slave, Modbus RTU/ASCII:

Визуализация процессов с помощью панелей оператора.

Увеличение входов/выходов с помощью модулей Мх110.

Управление внешними устройствами: ПЧВ, датчики и др.

Подключение к ПК для конфигурирования и записи программы.

Конструктивные особенности

Компактный модульный корпус шириной 7 модулей.

Съемные клеммники – для удобства монтажа.

Быстрая замена батарейки.

Эксплуатация

2 модификации по питанию: ~/=24 и ~230 В.

Увеличение каналов ввода/вывода с помощью модулей ПРМ.

Работа в неотапливаемых помещениях: -20...+55 ºС.

Конфигурирование и запись программы через USB, Ethernet.
