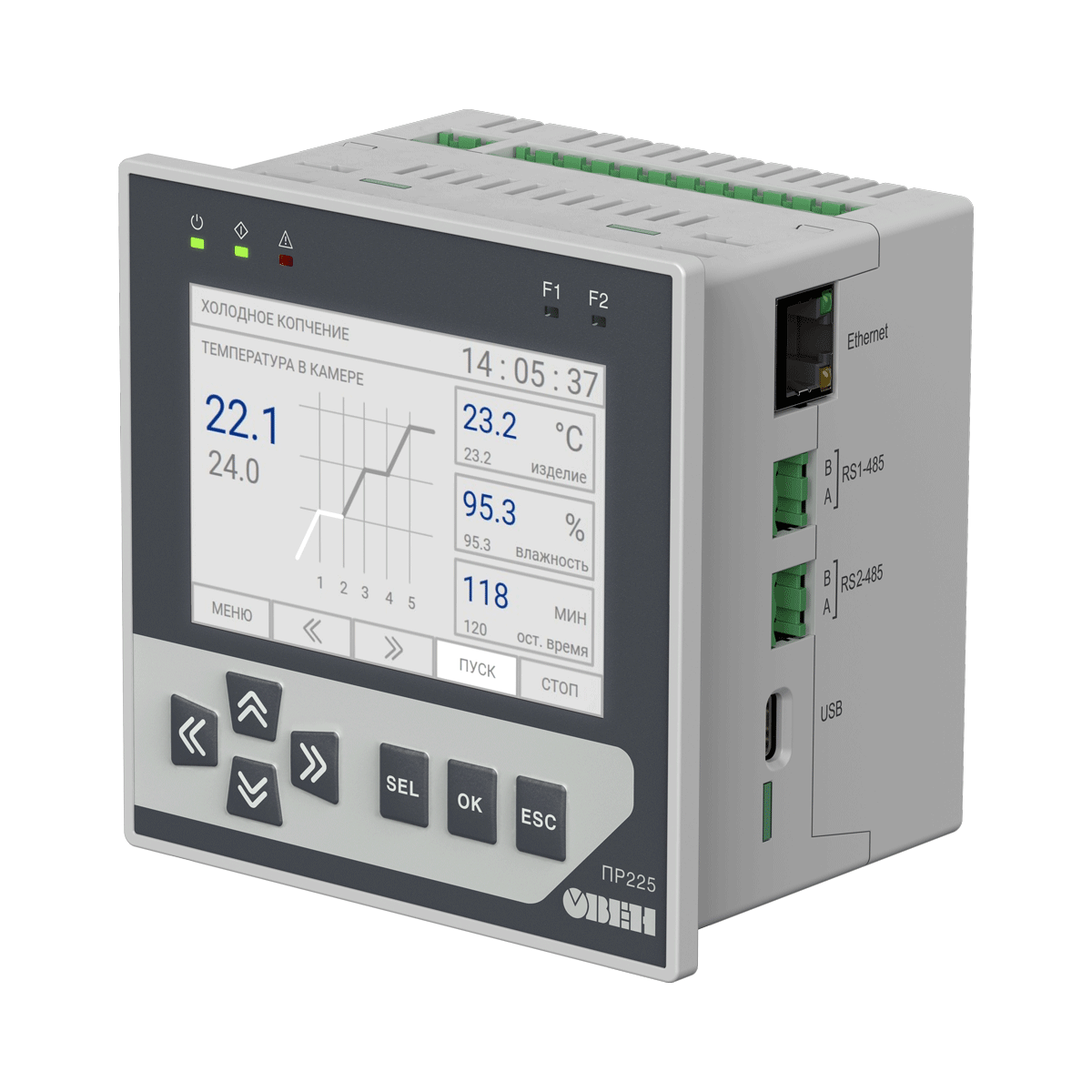

ПР225-230.1210.02.2.0 программируемое реле в щитовом исполнении с графическим дисплеем и Ethernet

Программируемое реле ОВЕН ПР225 включено в реестр Минпромторга России.
Реестровая запись №10784920, срок действия до 18.02.2031

Графический цветной экран 3,5” позволяет создавать удобные и наглядные интерфейсы пользователей, что значительно упрощает настройку и восприятие информации. А крепление прибора на дверцу шкафа не требует использования панели оператора.

Интерфейс Ethernet позволяет интегрировать прибор в распределенные системы, увеличивать количество входов-выходов с помощью модулей ввода-вывода Мх210, удаленно контролировать и управлять оборудованием с помощью облачного сервиса OwenCloud. В зависимости от модификации у ПР225 предусмотрено до 2-х интерфейсов RS-485. Это позволяет расширить систему с помощью модулей Мх110 для управления исполнительными механизмами или передачи данных на верхний уровень.

Алгоритм работы ПР225 строится пользователем в бесплатной нативной российской среде программирования Owen Logic. Это позволяет создавать уникальные пользовательские алгоритмы и учитывать все особенности системы.

Особенности и преимущества

Графический цветной экран с диагональную 3,5“, 320×480

7 механических кнопок с возможностью пользовательской настройки

5 светодиодов: 3 сервисных, 2 пользовательских

Оптимальная комбинация входов-выходов

4 аналоговых входа: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим

2 универсальных аналоговых выхода: 4…20 мА/0…10 В

8 дискретных входов (питание =24 В/ ∼220 В)

8 дискретных выходов (Э/М реле и транзисторные ключи)

Коммуникационные возможности

Интерфейс Ethernet, режим Master/Slave, Modbus TCP:

Прямой доступ в облачный сервис OwenCloud

Подключение к ПК для конфигурирования и записи программы

Настройка в Owen Configurator

Визуализация процессов с помощью панелей оператора и SCADA

Увеличение входов-выходов с помощью модулей Мх210

До 2-х интерфейсов RS-485, режим Master/Slave, Modbus RTU/ASCII:

Интеграция в SCADA-системы

Визуализация процессов с помощью панелей оператора

Увеличение входов-выходов с помощью модулей Мх110

Управление внешними устройствами: ПЧВ, датчики и др.

Подключение к ПК для конфигурирования и записи программы

Конструктивные особенности

Щитовое исполнение 100×100×72

Съемные клеммники – для удобства монтажа

Быстрая замена батарейки

Эксплуатация

2 модификации по питанию: =24 и ~230 В

Работа в неотапливаемых помещениях: -20...+55 ºС

Конфигурирование и запись программы через USB, Ethernet
