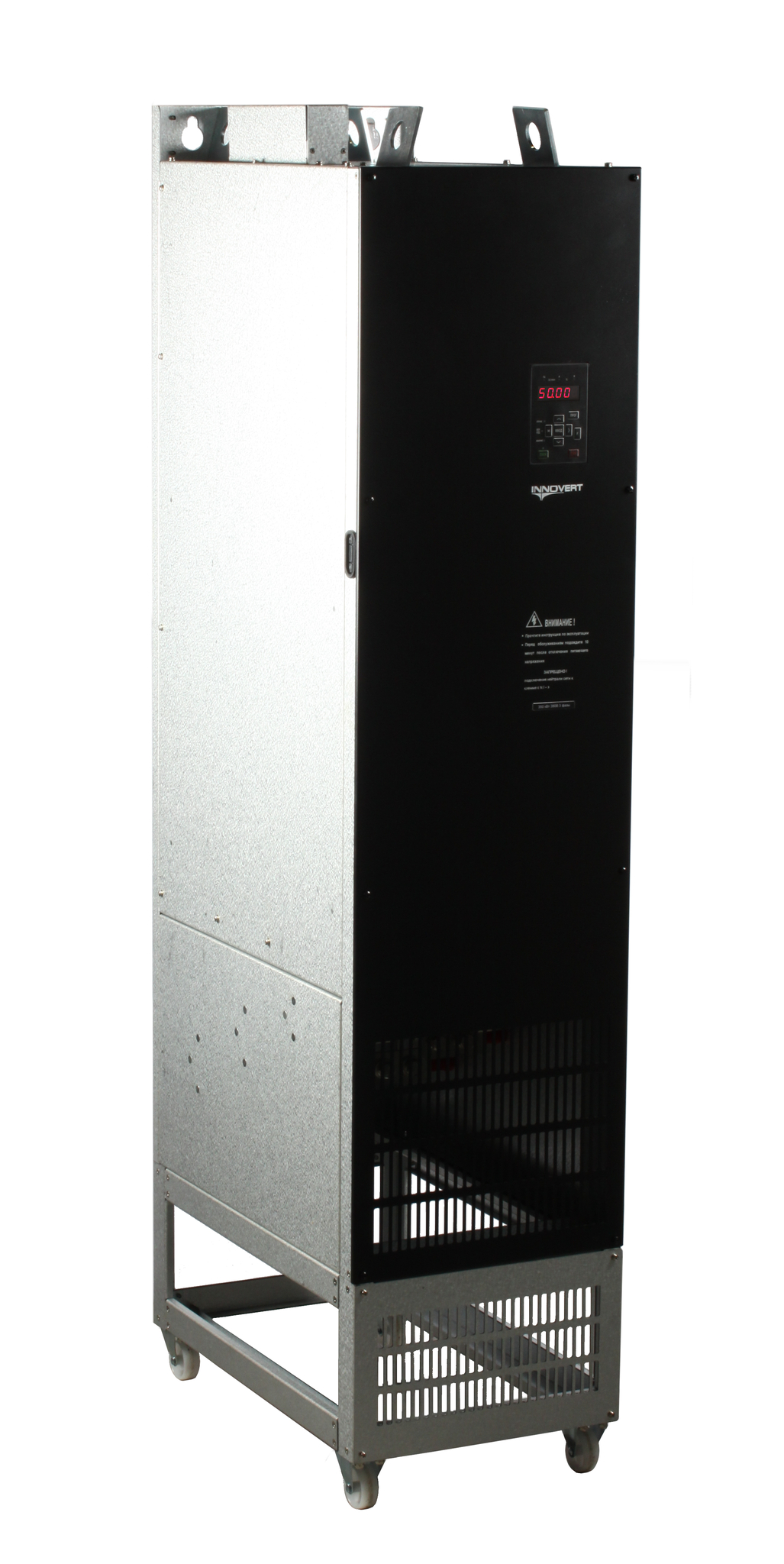

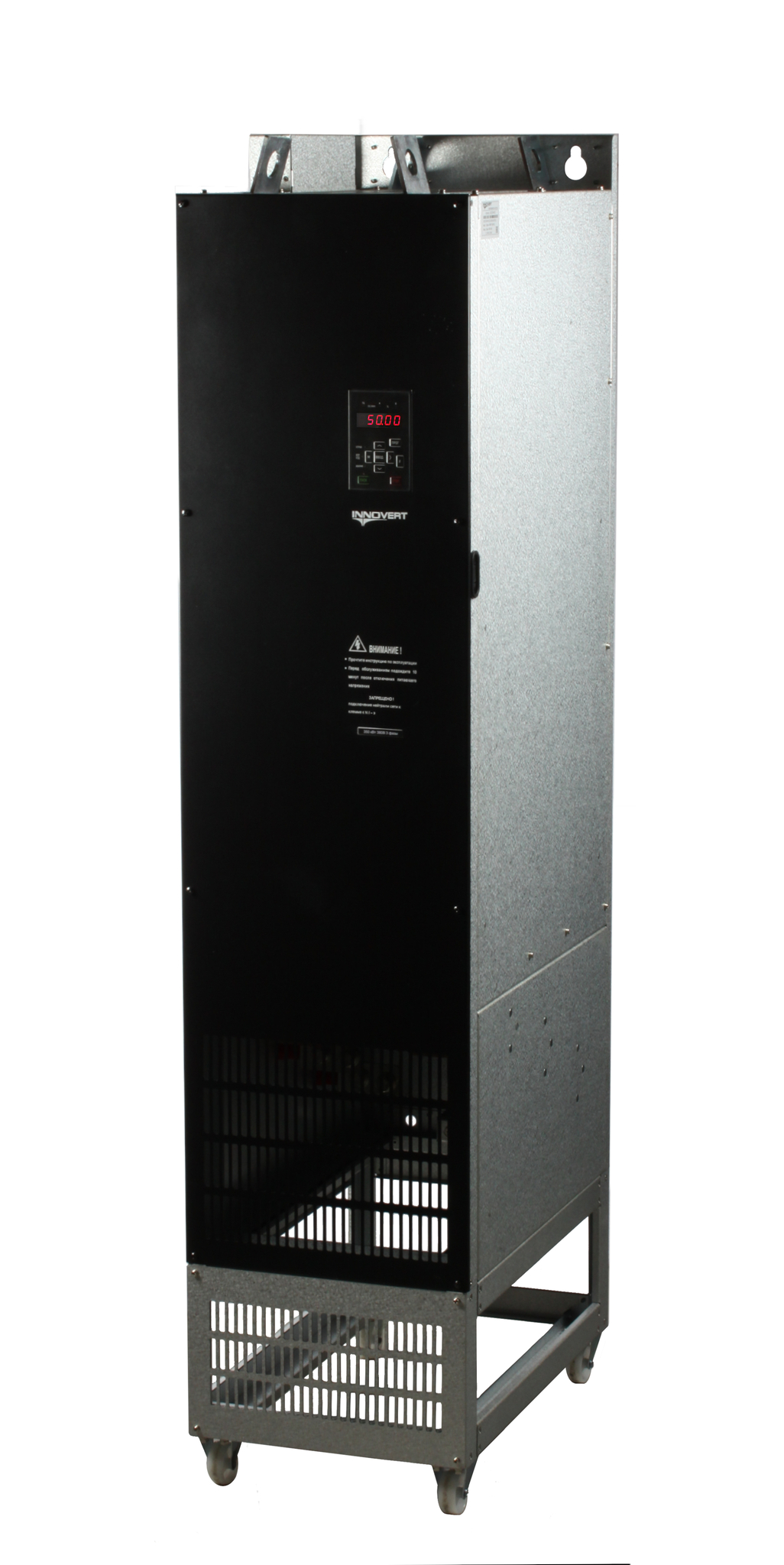

Преобразователь частоты INNOVERT IBD204P43E (200 кВтx380 В), выходной ток 380А
Преобразователь частоты INNOVERT IBD204P43E (200 кВтx380 В), выходной ток 380А
Артикул:IBD204P43E
Частотный преобразователь серии INNOVERT IBD_E (B) предназначен для работы с трёхфазными асинхронными двигателями насосов, которые позволяют автоматически поддерживать давление на заданном уровне. Защищает двигатель насоса различными функциями д
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Воспользуйтесь email почтой для заказа: info@owen-kapo.ru
Частотный преобразователь серии INNOVERT IBD_E (B) предназначен для работы с трёхфазными асинхронными двигателями насосов, которые позволяют автоматически поддерживать давление на заданном уровне. Защищает двигатель насоса различными функциями для равномерной работы гидравлической системы. Значения задания и фактического давления выведено на дисплее, встроенном в пульт управления, что облегчает работу оператора. Позволяет работу с несколькими насосами, одинаковыми по мощности, в каскадном режиме.
Функции:
Cтепень защиты IP20
ПИД-регулятор
Функция «автоподхват»
Работа с несколькими насосами (каскадный режим)
Встроенный источник питания 24 VDC 150 мА
16 фиксированных скоростей и заданий давления
6 дискретных входов (NPN/PNP),
2 аналоговых входа (0-10В и переключаемый 4-20мА/0-10В),
2 релейных выхода (NO + NO/NC) (250В/3А, 30VDC 3А),
1 транзисторный выход (NPN) (24VDC 100 мА),
2 аналоговых выхода (4-20мА/0-10В + 4-20мА/0-10В)
Порт RS485, протокол Modbus
Основные технические характеристики
| Наименование | Значение |
|---|---|
| Бренд | INNOVERT |
| Высота, мм | 1180 |
| Ширина, мм | 300 |
| Глубина, мм | 500 |
| Тип | Преобразователь частоты |
| Мощность, кВт | 200 |
| Масса нетто, кг | 107.8 |
| Масса брутто, кг | 108 |
| Напряжение вход, В | 380 |
| Кол-во фаз вход | 3 |
| Напряжение выход, В | 380 |
| Кол-во фаз выход | 3 |
| Кол-во дискретных(цифровых) входов | 6 |
| Кол-во аналоговых входов | 2 |
| Кол-во аналоговых выходов | 2 |
| Дискретные входы | 6 (NPN) |
| Аналоговые входы | 2 (0-10В и переключаемый 4-20мА/0-10В), |
| Аналоговые выходы | 2 (4-20мА/0-10В + 4-20мА/0-10В) |
| Транзисторные выходы | 1 (NPN) (24VDC 100 мА), |
| Релейные выходы | 2 (NO + NO/NC), NO/NC: 250В/3А, 30VDC 3А, NO: 250В/5А, 30VDC/5А |
| Внутренний источник питания | 10В 20 мА, 24В 150 мА |
| Частота сети, Гц | 50/60 |
| Входной ток (А) | 385 |
| Номин. выходной ток, А | 380 |
| Ток перегрузки (60с) | 456 |
| Перегрузочная способность | 120% 60 сек |
| Предустановленные скорости | 15 |
| Автоподхват | Да |
| ПИД регулятор | Да |
| Порт RS485 | Да |
| PLC | Да |
| Степерь защиты (IP) | IP 20 |
| Съемная панель управления | Нет |
| Встроенный силовой ключ для тормозного резистора | Нет |
| Встроенный датчик температуры | Да |
| Возможность подключения ПК | Да (софт INNOCONTROL) |
| Температура эксплуатации | -10°C… + 40°C (без обледенения) |
| Допускается применение в промышленной зоне | Да |
| Допускается применение в жилых и коммерческих зонах | Да |
| Поддержка протокола CAN | Нет |
| Поддержка протокола PROFIBUS | Нет |
| Поддержка протокола MODBUS RTU | Да |
| Поддержка протокола MODBUS TCP | Нет |
| Поддержка протокола PROFINET IO | Нет |
| Поддержка протокола EtherNet/IP | Нет |
| Стандартный гарантийный срок, лет | 3 |
| Высота с подставкой, мм | 1445 |
| Ширина упаковки, мм | 370 |
| Тип охлаждения | Принудительное воздушное охлаждение |
| Серия | IBD_E |
| Высота упаковки, мм | 680 |
| Глубина упаковки, мм | 1500 |
| Поддержка протокола EtherCAT | Нет |
