ПРМ-220.1 модуль расширения для программируемых реле
ПРМ-220.1 модуль расширения для программируемых реле

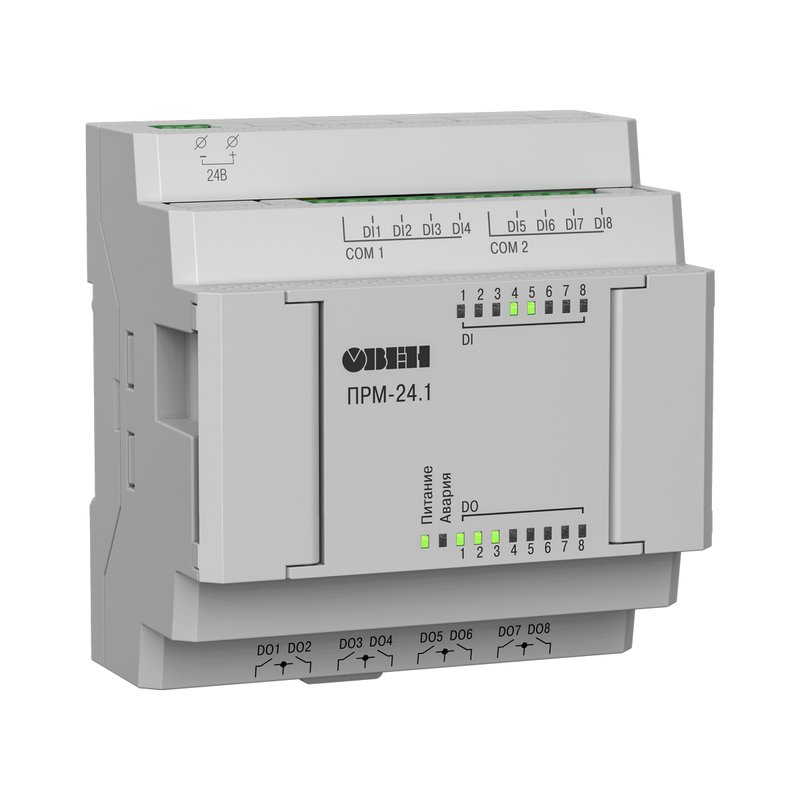

Модуль расширения ПРМ-1 позволяет подключить большее количество коммутационных устройств: кнопки, концевые выключатели, герконы, реле, датчики типа «сухой контакт».
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
А также управлять большим количеством исполнительных устройств, таких как магнитные пускатели, соленоидные клапаны, нагреватели, вентиляторы, насосы. К одному ПР можно подключить до двух модулей ПРМ.
Преимущества
Простота подключения
ПРМ-1 подключается к программируемым реле ОВЕН ПР по внутренней шине и не требует дополнительной настройки
Компактность и удобный монтаж
Компактный корпус модуля 5 DIN позволяет использовать его в шкафах с ограничением по месту. Съемные клеммники упрощают подключение.
Легкая интеграция в систему
Каналы модуля отображаются в среде Owen Logic как собственные входы-выходы контроллера. При потере связи с ПР можно задать аварийное состояние выходов.
Независимое питание
Модуль имеет независимое питание (=24 В или ~230 В), что повышает отказоустойчивость системы и позволяет комбинировать ПР и ПРМ с разным напряжением питания
Технические характеристики
| Питание | |
| Диапазон переменного напряжения питания |
Для ПРМ-220: 90…264 В (номинальное 230 В, при 50 Гц) Для ПРМ-24: отсутствует |
| Диапазон постоянного напряжения питания |
Для ПРМ-220: 127...373 В (номинальное 230 В) Для ПРМ-24: 9...30 В (номинальное 24 В) |
| Потребляемая мощность, не более |
Для ПРМ-220: 8 ВА Для ПРМ-24: 4 Вт |
| Входы | |
| Дискретные входы | 8 DI/ Д (ДФ) |
| Дискретные входы |
Коммутационные устройства Датчики типа «сухой контакт» Для ПРМ-24: датчики с выходом p-n-p, n-p-n |
| Номинальное напряжение питания |
Для ПРМ-220: ~230 В Для ПРМ-24: = 24 В |
| Напряжение питания дискретных входов |
Для ПРМ-220: ~90…264 В Для ПРМ-24: =15…30 В |
| Макс. входной ток |
Для ПРМ-220: 9 мА Для ПРМ-24: 5 мА |
| Ток «логической единицы» |
Для ПРМ-220: 0,75...1,5 мА Для ПРМ-24: 2…5 мА |
| Уровень сигнала «логической единицы» |
Для ПРМ-220: 159...264 В Для ПРМ-24: 15…30 В |
| Уровень сигнала «логического нуля» |
Для ПРМ-220: 0…40 В Для ПРМ-24: -3…+5 В |
| Гальваническая развязка | Групповая по 4 входа (1…4, 5...8) |
| Электрическая прочности изоляции | 2830 В, групповая – 1780 В |
| Выходы | |
| Дискретные выходы | 8 DO/ Р |
| Тип дискретного выхода | Релейные нормально-разомкнутые (Р) |
| Допустимый ток нагрузки релейных выходов, не более |
5 А при напряжении не более 250 В перем. тока Cos φ > 0,95; 3 А при напряжении не более 30 В пост. тока |
| Гальваническая развязка релейных выходов | Для ПРМ-1: групповая, по 2 выхода Для ПРМ-5 и ПРМ-6: индивидуальная |
| Электрическая прочность изоляции релейных выходов | 2830 В по 2 реле (групповая – 1780 В) |
| Время переключения из состояния «0» в состояние «1» и обратно | Не более 10 мс |
| Общие характеристики | |
| Корпус |
На DIN-рейку |
| Габаритные размеры | 88×110×58 мм |
| Масса, не более | 0,4 кг |
|
Степень защиты корпуса по ГОСТ 14254 |
IP20 |
| Средний срок службы | 10 лет |
| Гарантия | 2 года |
