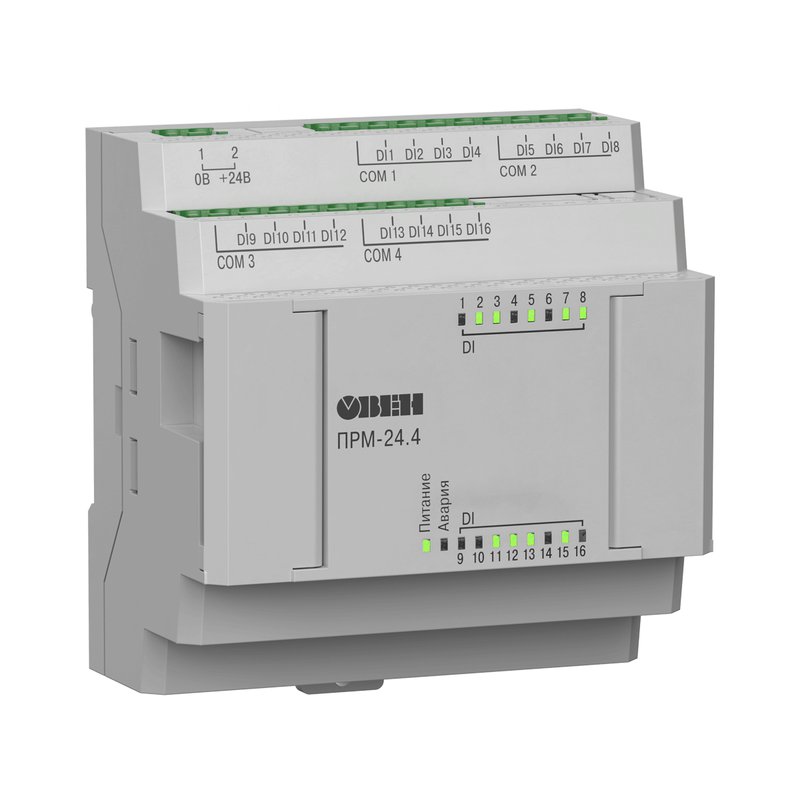

ПРМ-24.4 модуль расширения для программируемых реле
ПРМ-24.4 модуль расширения для программируемых реле
Модуль расширения ОВЕН ПРМ-4 применяется для систем, где требуется подключение большого количества коммутационных устройств: кнопки, концевые выключатели, герконы, реле и др.
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Преимущества
Простота подключения
ПРМ-4 подключается к программируемым реле ОВЕН ПР по внутренней шине и не требует дополнительной настройки
Компактность и удобный монтаж
Компактный корпус модуля 5 DIN позволяет использовать его в шкафах с ограничением по месту. Съемные клеммники упрощают подключение
Легкая интеграция в систему
Каналы модуля отображаются в среде Owen Logic как собственные входы-выходы контроллера. При потере связи с ПР можно задать аварийное состояние выходов
Независимое питание
Модуль имеет независимое питание (=24 В или ~230 В), что повышает отказоустойчивость системы и позволяет комбинировать ПР и ПРМ с разным напряжением питания
Технические характеристики
| Питание | |
| Диапазон переменного напряжения питания |
Для ПРМ-220: 90…264 В (номинальное 230 В, при 50 Гц) Для ПРМ-24: отсутствует |
| Диапазон постоянного напряжения питания |
Для ПРМ-220: 127...373 В (номинальное 230 В) Для ПРМ-24: 9...30 В (номинальное 24 В) |
| Потребляемая мощность, не более |
Для ПРМ-220: 8 ВА Для ПРМ-24: 4 Вт |
| Входы | |
| Дискретные входы | 16 DI/ Д (ДФ) |
| Подключаемые датчики | Коммутационные устройства Датчики типа «сухой контакт» Для ПРМ-24: датчики с выходом p-n-p, n-p-n |
| Номинальное напряжение питания | Для ПРМ-220: ~230 В Для ПРМ-24: = 24 В |
| Напряжение питания дискретных входов | Для ПРМ-220: ~90…264 В Для ПРМ-24: =15…30 В |
| Макс. входной ток | Для ПРМ-220: 9 мА Для ПРМ-24: 5 мА |
| Ток «логической единицы» | Для ПРМ-220: 0,4...5 мА Для ПРМ-24: 2…10 мА |
| Уровень сигнала «логической единицы» | Для ПРМ-220: 150...270 В Для ПРМ-24: 15…30 В |
| Уровень сигнала «логического нуля» | Для ПРМ-220: 0…50 В Для ПРМ-24: -3…+5 В |
| Гальваническая развязка | Групповая по 4 входа (1…4, 5...8) |
| Электрическая прочности изоляции | 2830 В, групповая – 1780 В |
| Общие характеристики | |
| Корпус | На DIN-рейку |
| Габаритные размеры | 88×110×58 мм |
| Масса, не более | 0,4 кг |
| Степень защиты корпуса по ГОСТ 14254 | IP20 |
| Средний срок службы | 10 лет |
| Гарантия | 2 года |
