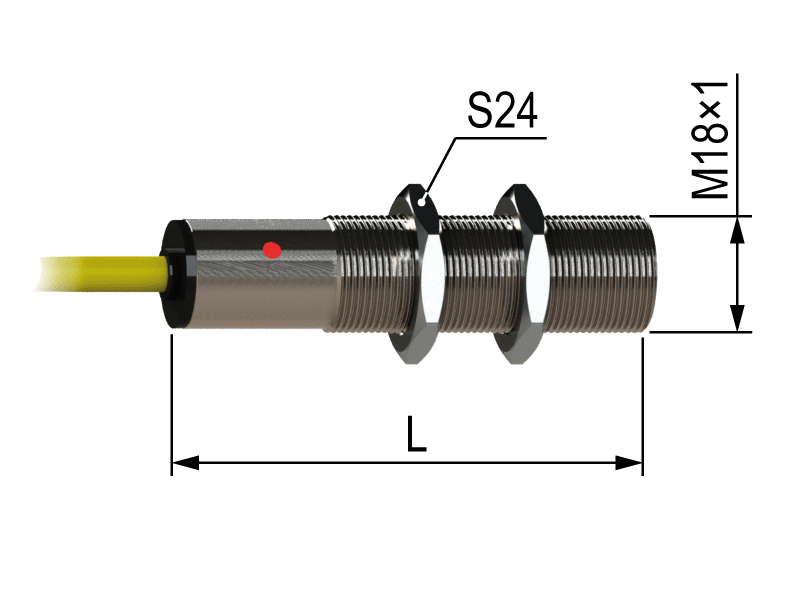

PS2-18M68-8B21-Z бесконтактный индуктивный датчик

В отличие от емкостных датчиков, индуктивные датчики реагируют только на металлы и не чувствительны к остальным материалам, что повышает их защищенность от помех. Например, введение в зону чувствительности датчика рук оператора, эмульсии, воды, смазки и других неметаллических предметов не приведет к ложному срабатыванию.

Особенности датчиков PS2

Увеличенное расстояние срабатывания.

Невозможность вывода из строя датчика при неверном подключении.

Подключение кабелем с лужеными выводами.

Устойчивость к помехам, создаваемым частотными приводами.

Степень защиты IP67.

Применение бесконтактных индуктивных датчиков

Объектами воздействия на индуктивные датчики являются только металлические, магнитные, ферро-магнитные материалы и аморфные металлы. Индуктивные датчики наиболее эффективно использовать в качестве конечных выключателей в транспортной отрасли, металлургии, промышленной автоматике, а также в машиностроении и станкостроении.

Наиболее широко индуктивные датчики применяются в системах, где необходимы:

контроль работы автоматических линий и конвейеров;

контроль положения металлических объектов в пространстве;

контроль вращения валов и шестерен.

Функциональная схема

Принцип действия индуктивных бесконтактных датчиков основан на изменении параметров магнитного поля катушки индуктивности, в зону которой попадает металлический объект. При подаче питания перед активной зоной датчика, представляющей собой катушку индуктивности, возникает магнитное поле, которое является зоной чувствительности датчика. При внесении в эту зону металлического объекта изменяются параметры поля катушки и состояние выхода датчика.

Конструктивные исполнения PS2

Тип корпуса	Параметры корпуса	Длина L, мм	Расстояние срабатывания, мм
08M	Резьба М8×1 Материал – латунь	20 33 40 45 50 60 65	20 33 40 45 50 60 65
12M	Резьба М12×1 Материал – латунь	33 50 55 68 80	2 4 6 8 10
18М	Резьба М18×1 Материал – латунь	33 53 65 68 80	5 10
30М	Резьба М30×1,5 Материал – латунь	33 48 53 60 65 68 75 80 115	10 15
36М	Резьба М36×1,5 Материал – латунь	70 85	12 20
55D	Корпус без резьбы Диаметром 55 мм Материал - полиамид	55 73	20 30
32	Корпус 50×30×15 мм Материал - полиамид	-	8 15
33	Корпус 60×60×40 мм Материал - полиамид	-	20 30
34	Корпус 80×80×40 мм Материал - полиамид	-	25 45
38	Корпус 42×48×22 мм Материал - полиамид	-	5
39	Корпус 40×40×40 мм Материал - полиамид	-	15 25
