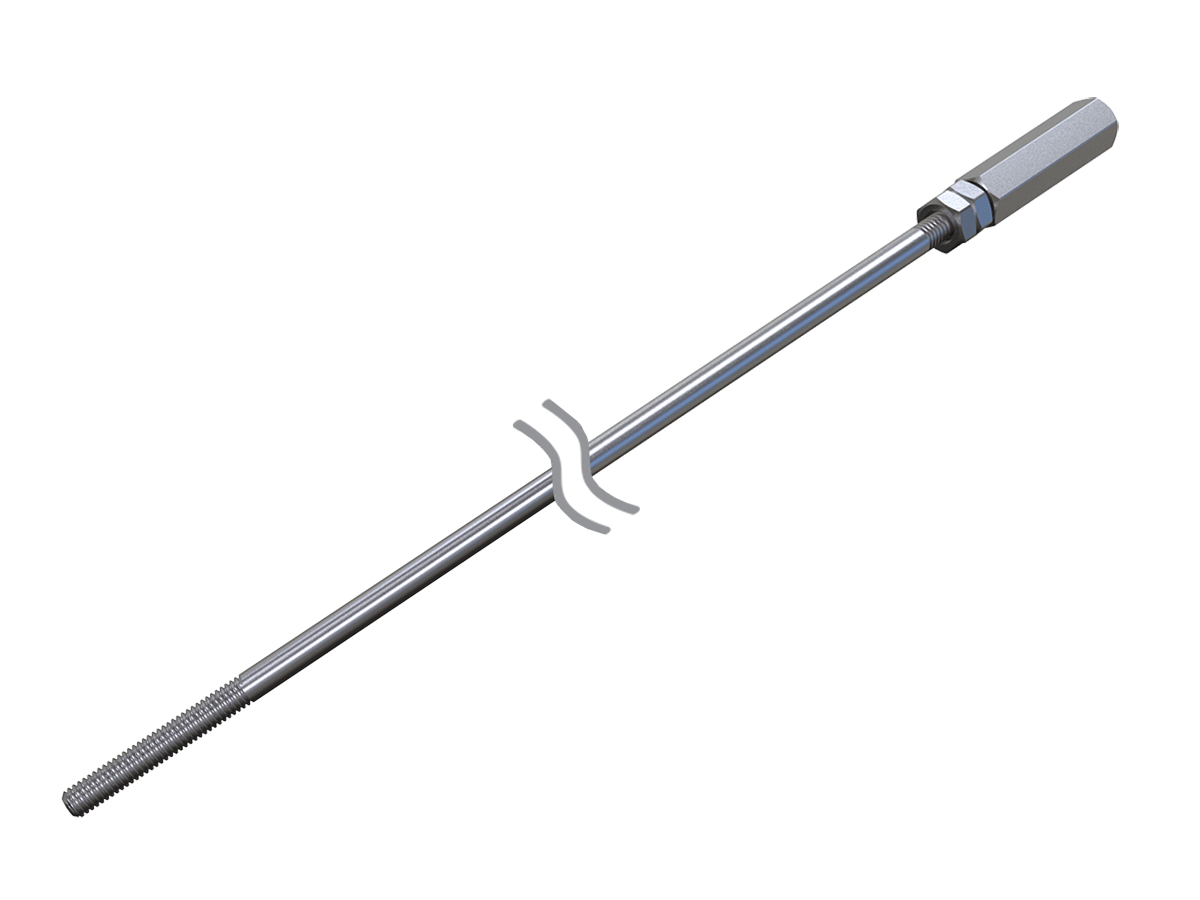

СТЕРЖЕНЬ М4-1,95 С АДАПТЕРОМ датчик уровня кондуктометрический 5-стержневой
СТЕРЖЕНЬ М4-1,95 С АДАПТЕРОМ датчик уровня кондуктометрический 5-стержневой
Предназначен для сигнализации уровней электропроводных жидкостей (вода, молоко, пищевые продукты – слабокислотные, щелочные и пр.), неагрессивных к материалу датчика.
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Воспользуйтесь email почтой для заказа: info@owen-kapo.ru
Отличительные особенности
5-электродное исполнение позволяет экономично реализовать многоуровневый контроль.
Подходят для контроля уровня жидкости, находящейся под давлением до 2.5 МПа.
Широкий диапазон температуры рабочей среды: от -40 до +130 °С.
Совместимость со стержнями М3 и М4*.
Материал стержней* датчика: нержавеющая сталь 12Х18Н10Т или AISI 304.
Удобное электрическое подключение посредством компактного разъёма М12.
Гигиенический (пищевой) сертификат.
Конструкция. Принцип работы. Применение
Принцип действия кондуктометрического датчика основан на разнице между электропроводностью воздуха и жидкости. Эта разница фиксируется между сигнальными электродами,
установленными на необходимом уровне, и общим, расположенным в центре датчика. При достижении жидкостью в емкости определенного уровня, рабочая жидкость замыкает сигнальный электрод датчика
на общий электрод, вызывая в цепи датчика электрический ток.
Кондуктометрические датчики применяются для измерения уровня как в металлических, так и неметаллических резервуарах.
В металлических резервуарах количество применяемых для измерения сигнальных электродов, соответственно и число измеряемых уровней, можно увеличить до пяти, при условии, что общим электродом будет служить стенка резервуара.
Технические характеристики
| Материал изолятора | полифениленсульфид |
| Материал электрода | AISI 304 или 12Х18Н10Т |
| Количество электродов | 5 |
| Тип присоединения | G1 1/2 по ГОСТ 6357-81 |
| Степень защиты корпуса по ГОСТ 14254-2015 | IP67 |
| Напряжение питания | не более 5 В переменного тока частотой от 1,5 до 2,5 Гц |
| Масса датчика, не более | 0,7 кг |
| Средняя наработка на отказ, не менее | 50 000 ч |
| Средний срок службы, не менее | 12 лет |
| Условия эксплуатации | |
| Температура окружающего воздуха | от –40 до +85 ⁰С |
| Относительная влажность воздуха, не более | 95 % без конденсации влаги |
| Атмосферное давление | от 84,0 до 106,7 кПа |
| Параметры измеряемой среды | |
| Температура измеряемой среды | от –40 до +130 ⁰С |
| Давление измеряемой среды, не более | 2,5 МПа |
