ТРМ12-Щ1.У2.ТТ ПИД-регулятор для задвижек с RS-485

ОВЕН ТРМ12 является популярным решением для задач сегмента ЖКХ: систем газового и парового отопления, управления температурой контура ГВС, регулирования отопления по наружной температуре, управления газовыми горелками, управления шиберными задвижками в дымоходах; а также для задач пищевой промышленности: в теплообменниках пастеризаторов, системах регулировки температуры и влажности при производстве колбас и мясных изделий, варочных и сушильных шкафах.

Прибор зарегистрирован в Государственном реестре средств измерений и может применяться на промышленных объектах, подконтрольных Ростехнадзору.

Основные функции прибора ОВЕН ТРМ12

Два универсальных входа для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т.п.

Вычисление разности, суммы, отношения и корня из разности двух измеряемых величин.

Измерение и регулирование расхода по перепаду давления на стандартных сужающих устройствах (диафрагма, сопло и трубка Вентури) без применения дифманометра.

ПИД-регулирование управляемой величины с использованием:

электропривода запорно-регулирующего (КЗР) или трехходового клапана;

задвижки с аналоговым входом 4…20 мА или 0…10 В в автоматическом, ручном и дистанционном режимах.

Автонастройка ПИД-регулятора для настройки коэффициентов.

Подключение датчика положения задвижки ко входу 2.

График отопления по уличной температуре.

Дистанционный пуск и остановка ПИД-регулятора.

Сигнализация об обрыве в цепи регулирования (LBA).

Встроенный интерфейс RS-485 (протокол Modbus ASCII/RTU).

Защита настроек для разных групп специалистов.

Технические характеристики

Параметр	Значение
Напряжение питания	~90…264 В (номинальное 230В) =21...120 В (номинальное 24 В)
Частота напряжения питания	50, 60 Гц
Потребляемая мощность	не более 10 ВА
Напряжение встроенного источника питания нормирующих преобразователей	24 ± 2,4 В (только для исполнения без RS-485)
Максимально допустимый ток источника питания	50 мА
Универсальные входы
Количество универсальных входов	2
Функции входа 1	Измерительный
Функции входа 2	Измерительный (в том числе датчик положения)
	Дополнительный (дистанционный пуск и останов регулирования)
Время опроса входа:	Не более 1 секунды
Предел основной приведенной погрешности измерения:
- для термоэлектрических преобразователей с включенной компенсацией холодного спая	±0,5 %
- для остальных видов датчиков	±0,25 %
Выходные устройства
Количество выходных устройств	2
Типы выходных устройств	Р, К, С, Т, И, У
Корпус

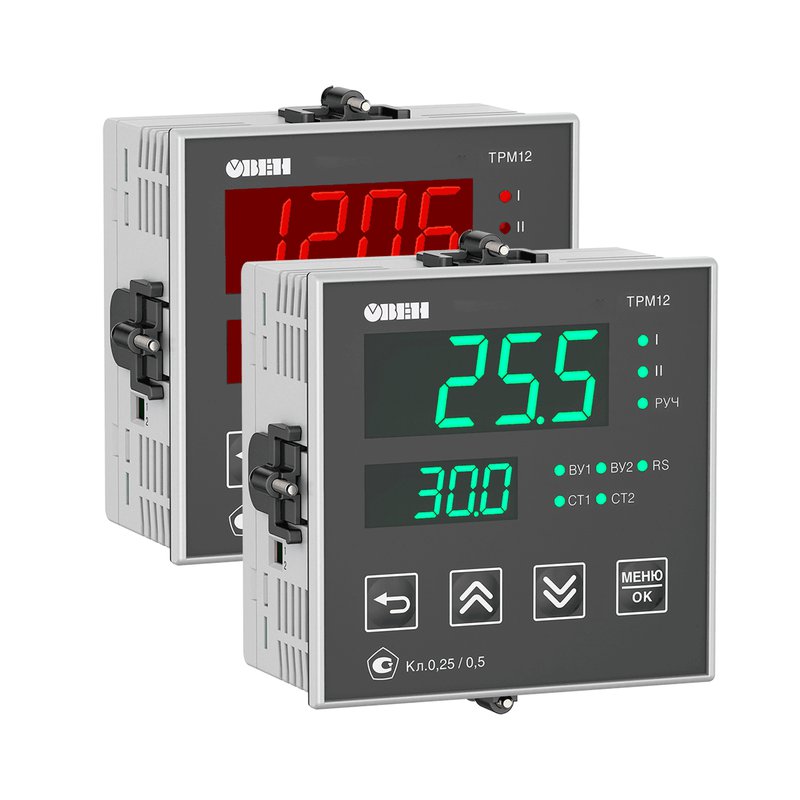

Щитовой Щ1	96×96×53 мм, IP54*
Щитовой Щ2	96×48×100 мм, IP54*

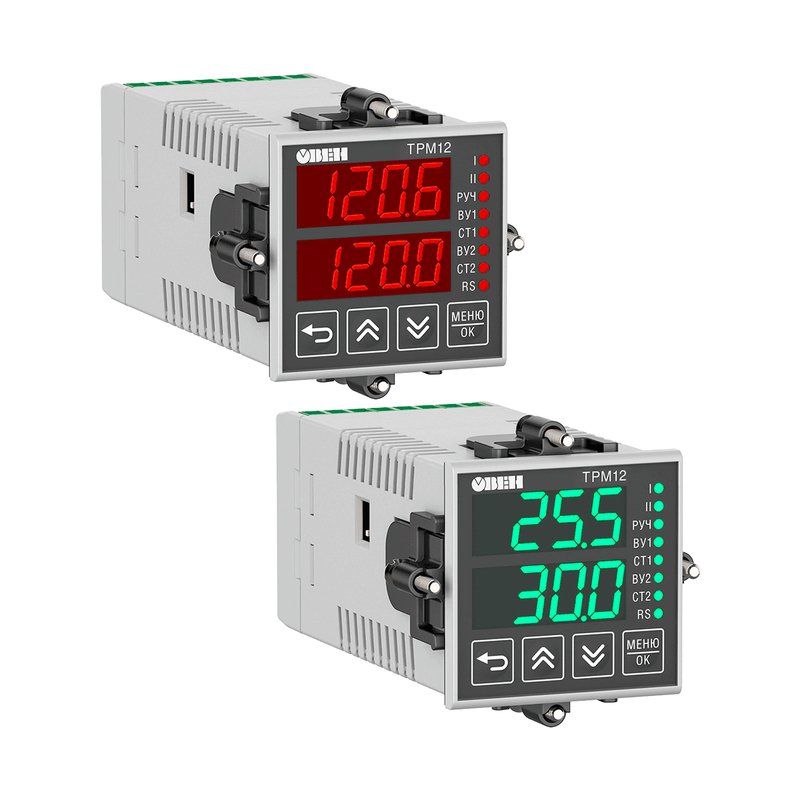

Щитовой Щ5	48×48×103 мм, IP54*
Настенный Н	110×129×69 мм, IP66**

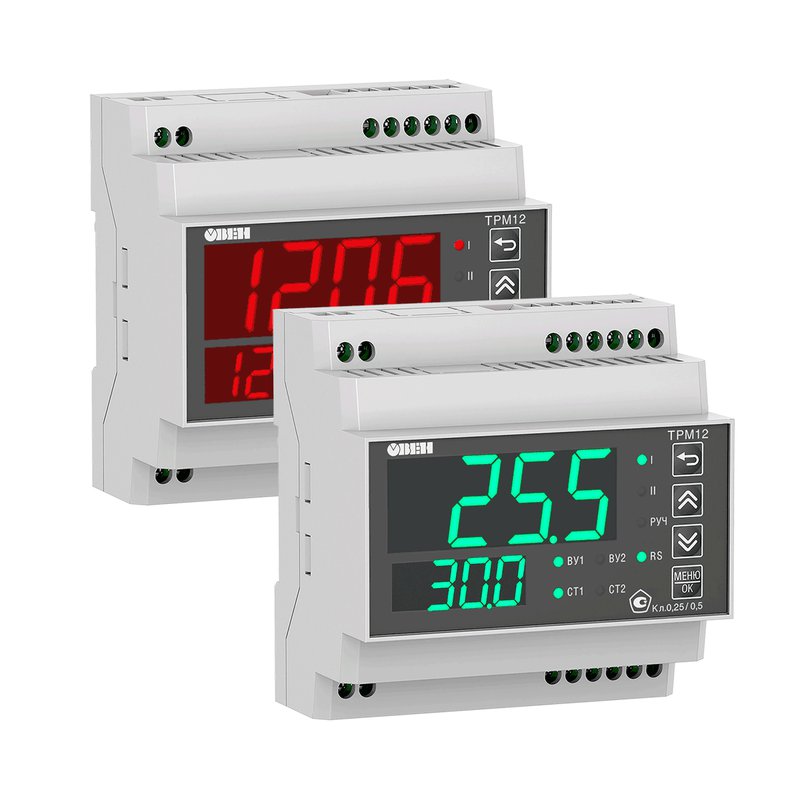

DIN-реечный	90×88×59 мм, IP20
