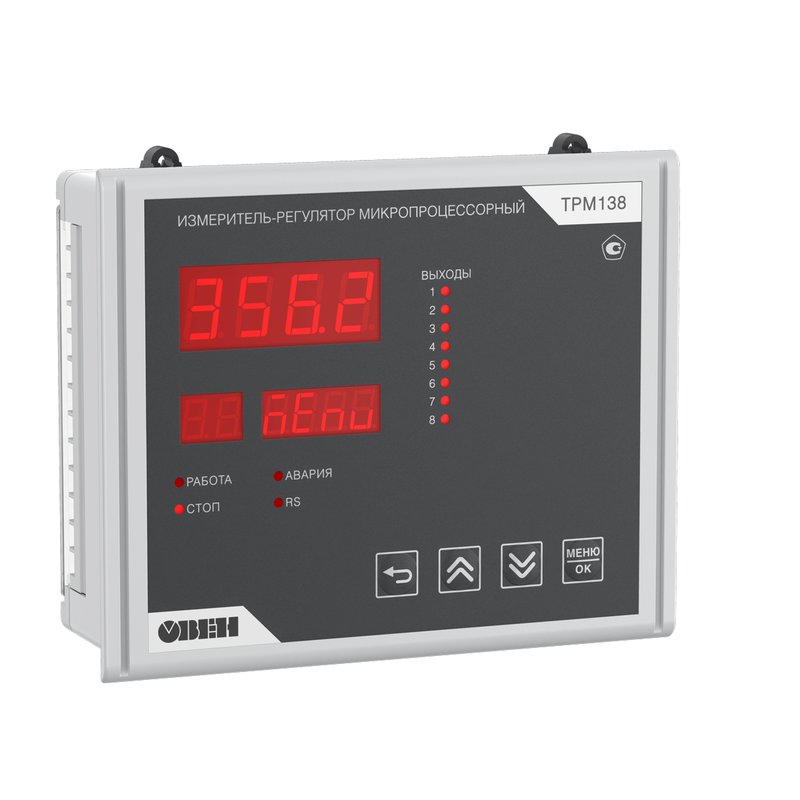

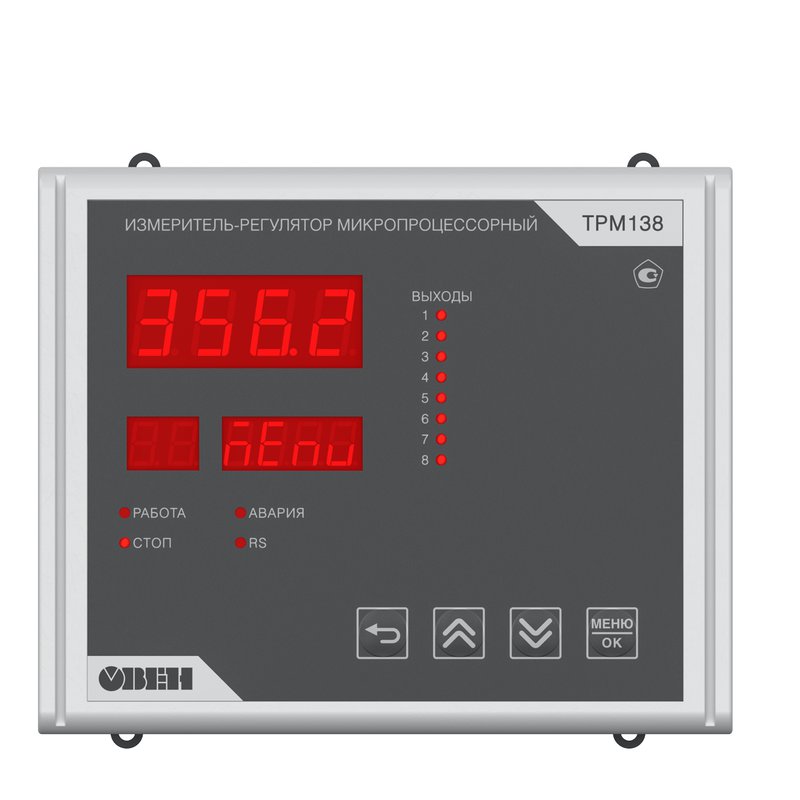

ТРМ138-Щ7.РРРРРУУУ [M02] обновленный восьмиканальный ПИД-регулятор с USB и RS-485

К ТРМ138 можно подключить до восьми датчиков. Входы приборы универсальны и поддерживают 50 различных типов датчиков, включая дискретные сигналы.

К многоканальному регулятору можно подключить до восьми исполнительных механизмов. Тип управляющих выходов можно выбрать при заказе в любых комбинациях: дискретного и аналогового типа.

Для запуска прибора в работу не требуются навыки программирования. При первом запуске можно воспользоваться готовой конфигурацией параметров под типовые процессы или же настроить параметры под свою задачу.

Терморегулятор ТРМ138 находит свое применение в разных отраслях, включая металлургию, добывающую промышленность, нефтепереработку, термообработку, а также любые другие. Прибор можно настроить под широкий ряд задач.

Преимущества

Экономия на количестве каналов
Регулятор с восемью каналами в 4 раза бюджетнее, чем восемь одноканальных регуляторов, а узкий корпус занимает меньше места в шкафу автоматики.

Удобная настройка через USB Type-C
Все параметры прибора настраиваются через Owen Configurator. Питание от сети не требуется.

Различные алгоритмы управления
Поддержка ON/OFF и ПИД-регулирования, регистрации и сигнализации. Все функции в одном приборе – достаточно выбрать нужный тип управления при настройке.

Встроенное питание токовой петли
Для подключения токовых датчиков 0…5, 0…20, 4…20 мА не требуется блок питания. Датчик питается от самого прибора.

Работа входов в дискретном и аналоговом режиме
Все 8 входов работают с аналоговыми (ТС, ТП, I, U) и с дискретными (кнопка, переключатель) сигналами. На любой вход можно подключить внешнее устройство управления и запускать/останавливать каждый канал регулирования или группу каналов. Для этого достаточно выбрать дискретный тип датчика в меню, а не заказывать отдельную модификацию.

50 поддерживаемых сигналов
Работа со всеми стандартными датчиками ТС, ТП, I, U. Работа с терморезисторами, пирометрами, потенциометрами и дискретными сигналами.
При замене датчика достаточно указать его тип в меню, а не заменять сам прибор.

Работа при -40 ⁰С
Расширенный температурный диапазон позволяет эксплуатировать прибор в условиях холодного или тропического климата: от -40 до + 55 ⁰С.

Погодозависимое регулирование
В приборе можно настроить график уставок, меняющийся в зависимости от температуры наружного воздуха.

Возможности

Восемь универсальных входов для подключения датчиков ТС, ТП, I, U, терморезисторов, пирометров, дискретных сигналов в любых комбинациях

Восемь выходных устройств с управлением исполнительными механизмами по ПИД-, двухпозиционному или П-регулированию. Тип выходных устройств указывается при заказе, доступны любые комбинации

Вычисление средних значений, разности и скорости изменения измеряемых величин

Вычисление влажности психрометрическим методом (по сухому и влажному термометру)

Управление выходными устройствами с кнопок прибора, с помощью внешних кнопок или по RS-485

Подача аварийного сигнала при неисправности датчиков с отображением причины на индикаторе

Технические характеристики

Корпус
Щитовой Щ7	144×169×50,5 мм IP54 со стороны лицевой панели IP20 со стороны задней крышки
Масса, не более	1 кг
Питание
Напряжение питания	~90…253 В, номинальное 230 В, частота 47…63 Гц
Потребляемая мощность, не более	18 ВА
Встроенный источник питания	=24±3 В при максимальном токе 200 мА
Коммуникационные интерфейсы
Количество портов	1 × RS-485 1 × USB Type-C
Поддерживаемые протоколы	Modbus RTU Modbus ASCII
Входы
Количество	8 × AI/DI универсальные
Время опроса входа, не более	Терморезисторы: 0,75 с Дискретный вход: 0,1 с Остальные: 0,5 с
Подключаемые сигналы	Термосопротивления Термопары Сигналы тока и напряжения Пирометры NTC-датчики (терморезисторы) Потенциометры
Пределы допускаемой основной приведенной погрешности измерений, не более	±0,25 % ТС, терморезисторы, сигналы напряжения и силы постоянного тока ±0,5 % ТП ±0,4 % Пирометры
Выходы
Количество	8 × DO/AO любые комбинации на выбор
Тип выхода
И	Ток: 4…20 мА
У	Напряжение: 0…10 В
Р	Электромагнитное реле: 4 А, 250 В
К	Транзисторная оптопара n-p-n: 400 мА, 60 В
С	Симисторная оптопара: 40 мА, 250 В
Т	Управление твердотельным реле: 3,3…6,5 В, 50 мА
Эксплуатация
Рабочая температура	-40…+55 ⁰С
Гарантия	5 лет
