ТРМ151-Щ1.УТ.05 двухканальный ПИД-регулятор с пошаговыми программами и RS-485

Функциональные возможности прибора ОВЕН ТРМ151

Один или два канала программного пошагового регулирования

Два встроенных универсальных входа и два выхода

Программное управление различными исполнительными механизмами:

2-х позиционными (ТЭНы, двигатели)

3-х позиционными (задвижки, краны)

дополнительными устройствами (заслонки, жалюзи, дымо- или парогенераторы и т.п.).

Автонастройка ПИД-регуляторов по современному эффективному алгоритму

Режим ручного управления выходной мощностью регулятора

Линейка стандартных модификаций для наиболее распространенных технологических процессов

Широкие возможности конфигурирования с ЭВМ или с передней панели прибора:

различные уровни доступа для оператора, технолога и наладчика системы

для каждой стандартной модификации прибора – свой удобно организованный набор параметров

Программы быстрого старта, разработанные специально для каждой модификации

Возможность быстрого доступа к уставкам при программировании прибора с передней панели

Линейка стандартных модификаций для распространенных технологических процессов

Для упрощения конфигурирования прибора ТРМ151 компания ОВЕН разработала линейку модификаций, ориентированных на решение типовых задач автоматизации.

Каждая модификация имеет жесткую структуру, которую конфигурировать не требуется. Пользователю остается только задать рабочие параметры.

Технические характеристики

Напряжение питания	90...245 В перем. тока
Частота напряжения питания	47...63 Гц
Потребляемая мощность	не более 6 ВА
Количество входов для подключения датчиков	2
Время опроса одного входа	0,3 с
Количество выходных элементов	2
Интерфейс связи с компьютером	RS-485 (протокол ОВЕН)
Габаритные размеры (мм) и степень защиты корпуса:

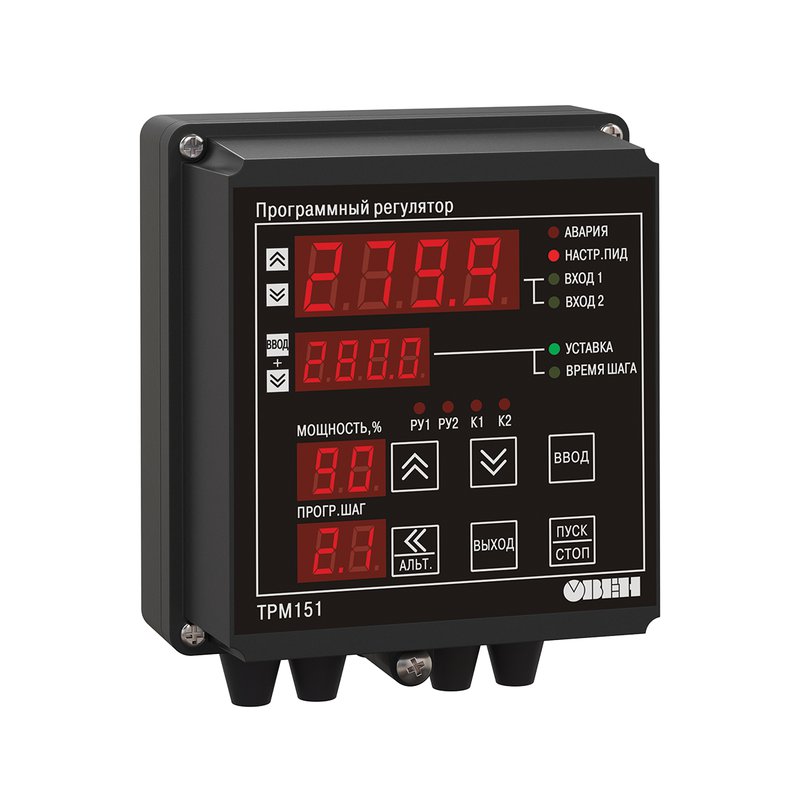

– настенный Н	130×105×65, IP44

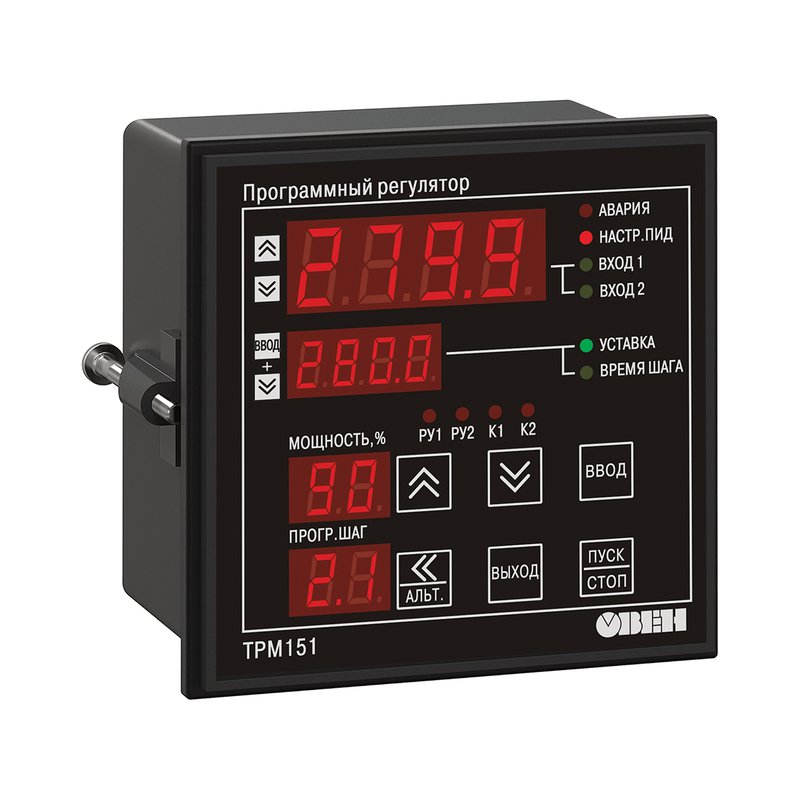

– щитовой Щ1	96×96×70, IP54 со cтороны передней панели

Универсальные входы

ТРМ151 имеет два универсальных входа, к которым можно подключать датчики разного типа:

термопреобразователи сопротивления типа ТСП 50П, 100П (Pt100), 500П, 1000П (Pt1000), ТСМ 50М, 100М, ТСН 100Н, 1000Н;

термопары TХК(L), ТХА(К), ТЖК(J), ТНН(N), ТПП(R), ТПП(S), ТПР(В), TВР(А-1,2,3), ТМК(Т);

датчики с унифицированным выходным сигналом тока 0(4)...20 мА, 0...5 мА или напряжения 0...1 В, –50...+50 мВ;

датчики положения задвижки (резистивные или токовые);

«сухие» контакты.

Вычисление функций от измеренных величин

ТРМ151 может вычислять целый ряд функций от величин, измеренных на входах:

относительную влажность психрометрическим методом;

квадратный корень из измеренной величины;

разность измеренных величин;

среднее арифметическое измеренных величин;

минимальное и максимальное значения измеренных величин;

взвешенную сумму и частное измеренных величин.

Регулирование по программе, заданной технологом

В ТРМ151 одновременно могут работать 1 или 2 канала регулирования измеренной или вычисленной величины. ТРМ151 управляет технологическим процессом по программе,

которая представляет собой последовательность шагов, например:

нагрев или охлаждение до заданной температуры или в течение заданного времени (с необходимой скоростью);

поддержание температуры на уровне уставки в течение заданного времени;

поддержание температуры на уровне уставки до тех пор, пока измеряемая величина в одном из каналов не достигнет заданного значения.
