ТРМ251-Щ1.ИРИ ПИД-регулятор с пошаговыми программами и RS-485

Одноканальный программный ПИД-регулятор ОВЕН ТРМ251 применяется для управления многоступенчатыми температурными режимами в системах управления электропечами (камерными, элеваторными, шахтными, плавильными и др.).

Прибор имеет удобный, интуитивно понятный человеко-машинный интерфейс.

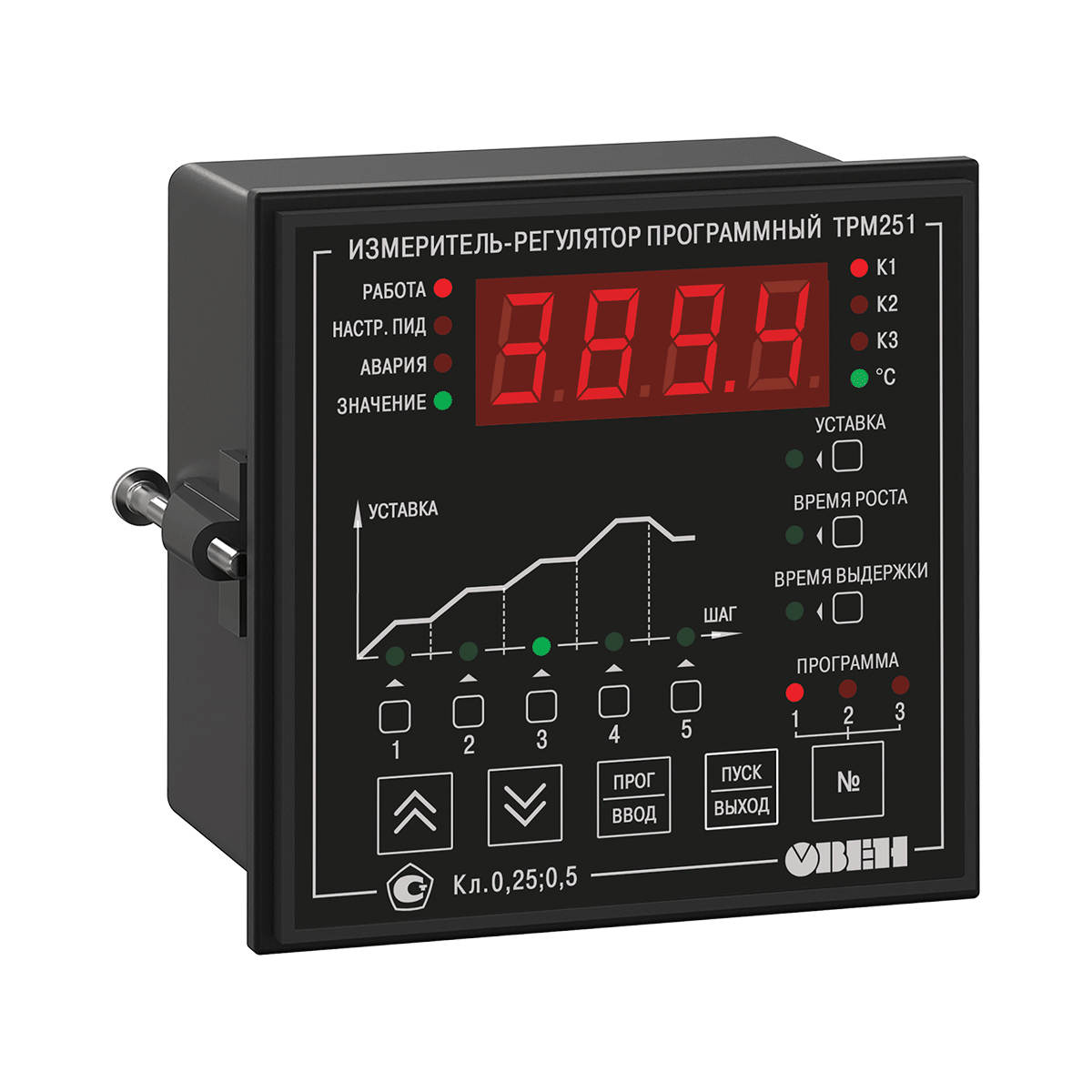

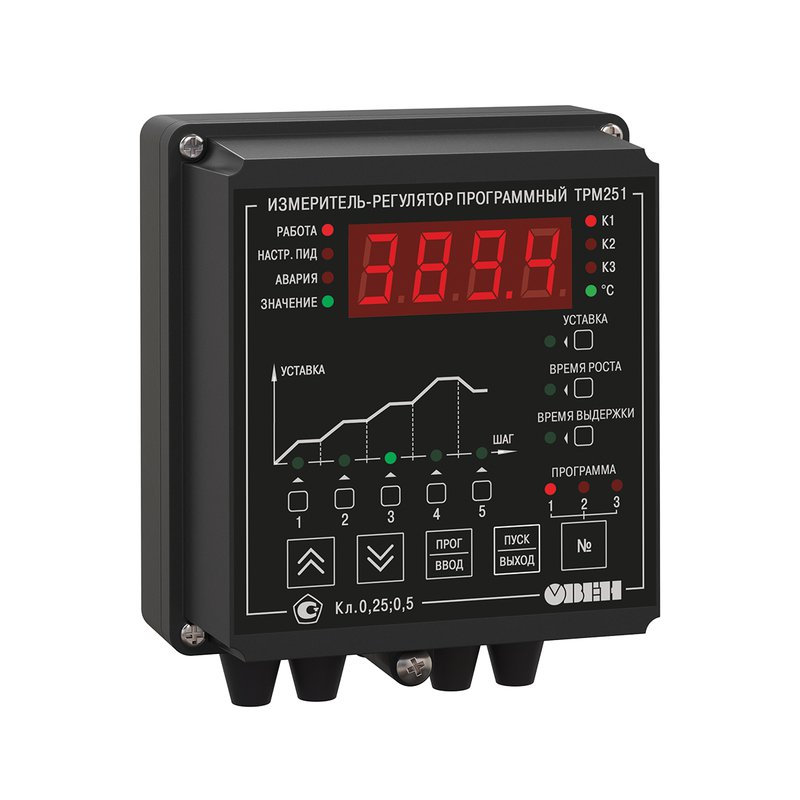

Прибор выпускается в корпусах 2-х типов: настенном Н и щитовом Щ1.

Функциональные возможности прибора

Два универсальных входа (основной и резервный)

Функция резервирования датчиков – автоматическое включение резервного датчика в случае отказа основного

Время опроса входа – 300 мс

Программное пошаговое ПИД-регулирование – 3 программы технолога по 5 шагов

Автонастройка ПИД-регулятора по современному эффективному алгоритму

Три управляющих выхода:

управление исполнительным механизмом (э/м реле, транзисторная или симисторная оптопара, 4...20 мА, выход для управления внешним твердотельным реле)

сигнализация о выходе регулируемой величины за заданные пределы (э/м реле)

сигнализация о неисправности датчика или обрыве контура регулирования LBA (э/м реле) или регистрация (4...20 мА)

Удобный человеко-машинный интерфейс

Сетевой интерфейс RS-485 (протоколы Modbus RTU/ASCII, ОВЕН)

Конфигурирование на ПК или с лицевой панели прибора

Функция сохранения образа EEPROM

Технические характеристики

Напряжение питания	90...245 В переменного тока
Частота напряжения питания	47...63 Гц
Потребляемая мощность	не более 6 ВА
Количество универсальных входов	2 (основной и резервный)
Минимальное время опроса датчика	0,3 с
Количество выходных элементов	3
Тип интерфейса связи	RS-485
Протоколы передачи данных	ОВЕН, Modbus RTU, Modbus ASCII
Скорость передачи данных:
– по протоколу ОВЕН	2,4; 4,8; 9,6; 14,4; 19,6; 28,8; 38,4; 57,6; 115,2 кбит/с
– по протоколу Modbus RTU/ASCII	9,6; 14,4; 19,6; 28,8; 38,4; 57,6; 115,2 кбит/с
Габаритные размеры (мм) и степень защиты корпуса:
– настенный Н	130×105×65, IP44
– щитовой Щ1	96×96×70, IP54 со cтороны передней панели
Масса прибора	не более 0,5 кг

Характеристики выходных элементов

Обозначение	Тип выходного элемента (ВЭ)	Электрические характеристики
Р	электромагнитное реле	для ВЭ1 – 4 А, для ВЭ2, ВЭ3 – 2 А при 220 В 50 Гц, cos φ>0,4
К	транзисторная оптопара n–p–n типа	400 мА при 60 В пост. тока
С	симисторная оптопара	50 мА при 250 В (пост. откр. симистор) или 400 мА (симистор вкл. с частотой 50±1 Гц и tимп. не более 2 мс)
И	цифроаналоговый преобразователь «параметр–ток 4…20 мА»	сопротивление нагрузки 0…1300 Ом напряжение питания 10...36 В
Т	выход для управления внешним твердотельным реле	выходное напряжение 4...6 В максимальный выходной ток 70±20 мА
