ТРМ32М-Щ7.И регулятор для двухконтурных систем отопления и ГВС

Прибор предназначен для работы в индивидуальных, центральных и блочных тепловых пунктах, а также в котельных. Применяется в прямых и смесительных контурах отопления, контурах ГВС и системах с теплообменниками и бойлерами.

Преимущества

Погодозависимое регулирование отопления
Расчет уставки по отопительному графику в зависимости от температуры наружного воздуха с плавным выходом на заданное значение

Готовые алгоритмы управления
Встроенные ПИД-алгоритмы с автонастройкой для контуров отопления и ГВС без необходимости программирования

Управление насосными группами
Работа с двумя циркуляционными насосами на контур, автоматическое резервирование и перезапуск

Контроль температуры обратной воды
Коррекция уставки отопления при превышении температуры обратки для защиты теплосети

Защита оборудования и контроль аварий
Контроль обрыва и неисправности датчиков температуры, аварийная остановка регулирования, перевод КЗР в аварийное положение, архив аварий и индикация кодов неисправностей, сброс аварий с панели, внешней кнопкой или по сети

Удобная настройка и обслуживание

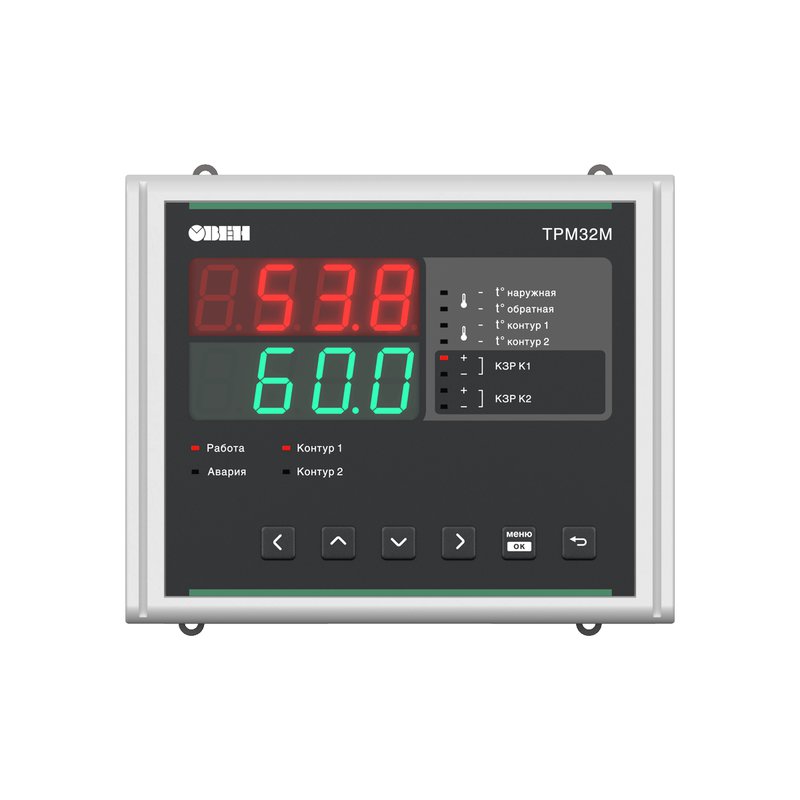

Настройка с лицевой панели прибора, конфигурирование через ПО Owen Configurator, режим «Тест» для пусконаладочных работ, системный пароль для защиты параметров, часы реального времени

Функциональные возможности

ПИД-регулирование температуры отопления и ГВС

Расчет уставки отопления по графику: 2–4 точки

Автонастройка ПИД-регулятора

Плавное изменение уставки при смене режимов

Работа отопления по фиксированной уставке при отключенном датчике наружной температуры

Управление двумя циркуляционными насосами на контур

Контроль работы по датчику перепада давления (PDS)

Контроль по сигналу запуска насоса – автоматическое переключение и перезапуск

Интеграция в АСУ и диспетчеризации: обмен данными по Modbus RTU через RS-485

Технические характеристики

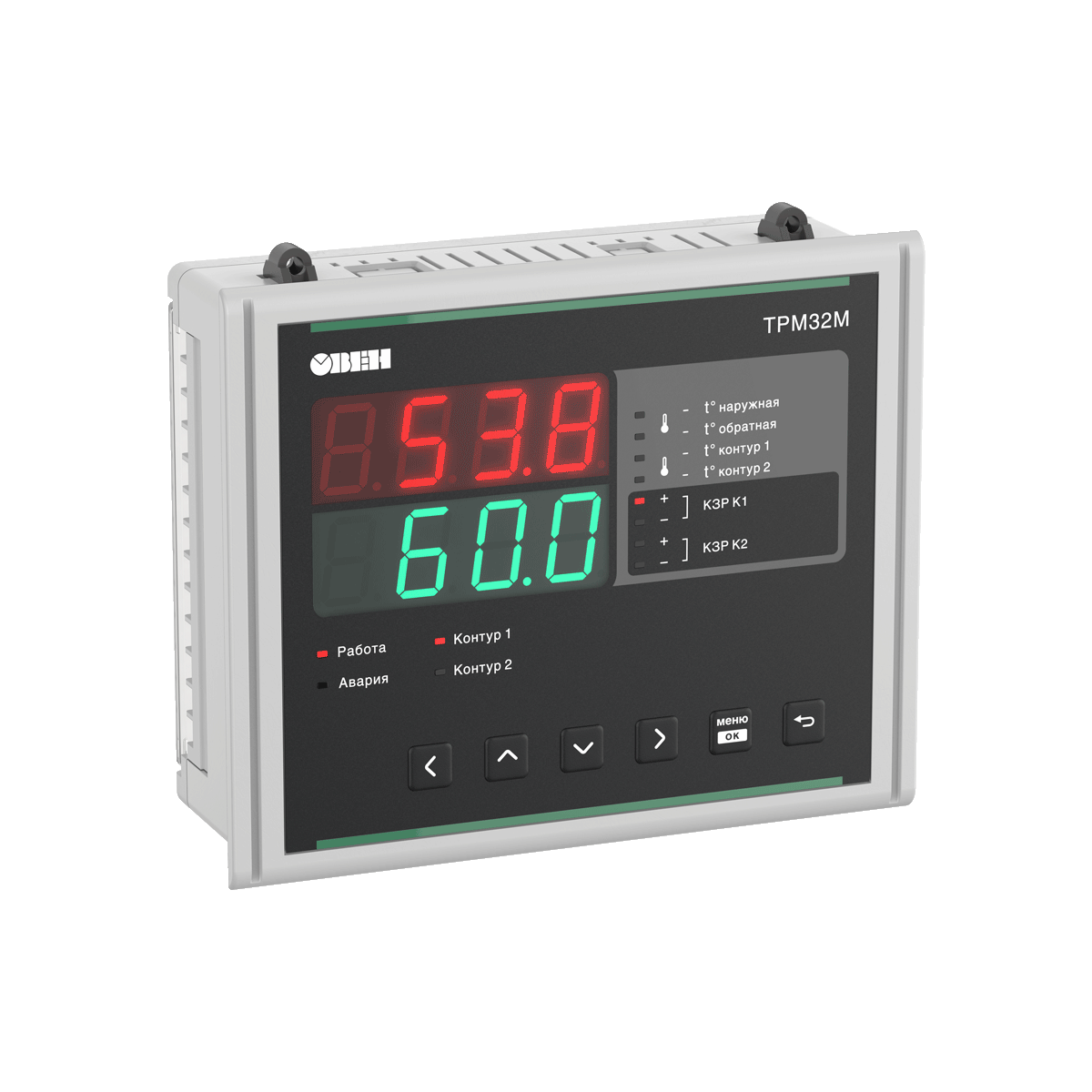

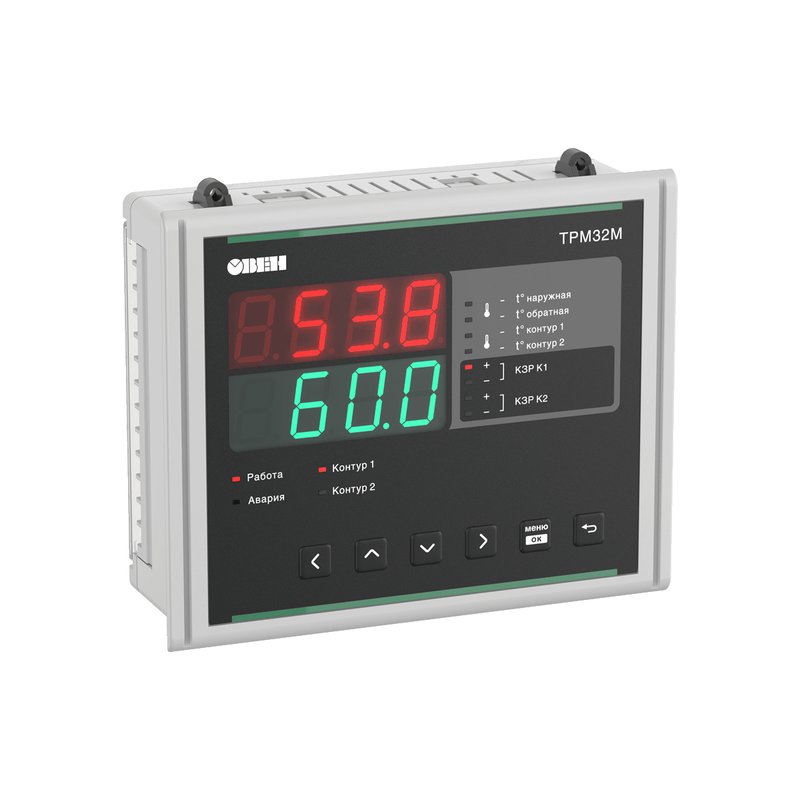

Корпус
Щитовой	169×138×56 мм
Степень защиты корпуса	IP54 со стороны лицевой панели   IP20 со стороны задней панели
Масса, не более	0,75 кг
Питание
Питание	~90…253 В при 47…63 Гц
Потребляемая мощность, не более	30 ВА
Внутренний источник питания	=24 В при токе нагрузки до 180 мА
Коммуникационные интерфейсы
Количество портов	1 × RS-485 1 × USB Type-C
Поддерживаемые протоколы	Modbus RTU
Режим работы	Slave
Входы
Дискретные	4 × DI
Подключаемые датчики	механические коммутационные устройства: контакты кнопок, выключателей, герконов, реле датчики типа сухой контакт
Аналоговые	4 × AI
Подключаемые сигналы	Термопреобразователи сопротивления 50М, 100М, 500М, 1000М Pt50, Pt100, Pt500, Pt1000 50П , 100П, 500П, 1000П Cu50, Cu100, Cu500, Cu1000 100Н, 500Н, 1000Н Сигналы тока 4…20 мА Терморезисторы 10 кОм, B25/100 = 3950 K
Выходы в зависимости от модификации
Дискретные	8 × DO Электромагнитное реле 4 А при напряжении до ~250 В и cos φ > 0,4, до =30 В 4 × DO Транзисторная оптопара n-p-n типа К 400 мА, =60 В
Аналоговые	2 × AO 4…20 мА 2 × AO 0…10 В
Эксплуатация
Рабочая температура	+15…+25 ⁰С
Часы реального времени	есть
Средний срок службы	12 лет
Гарантия	2 года
