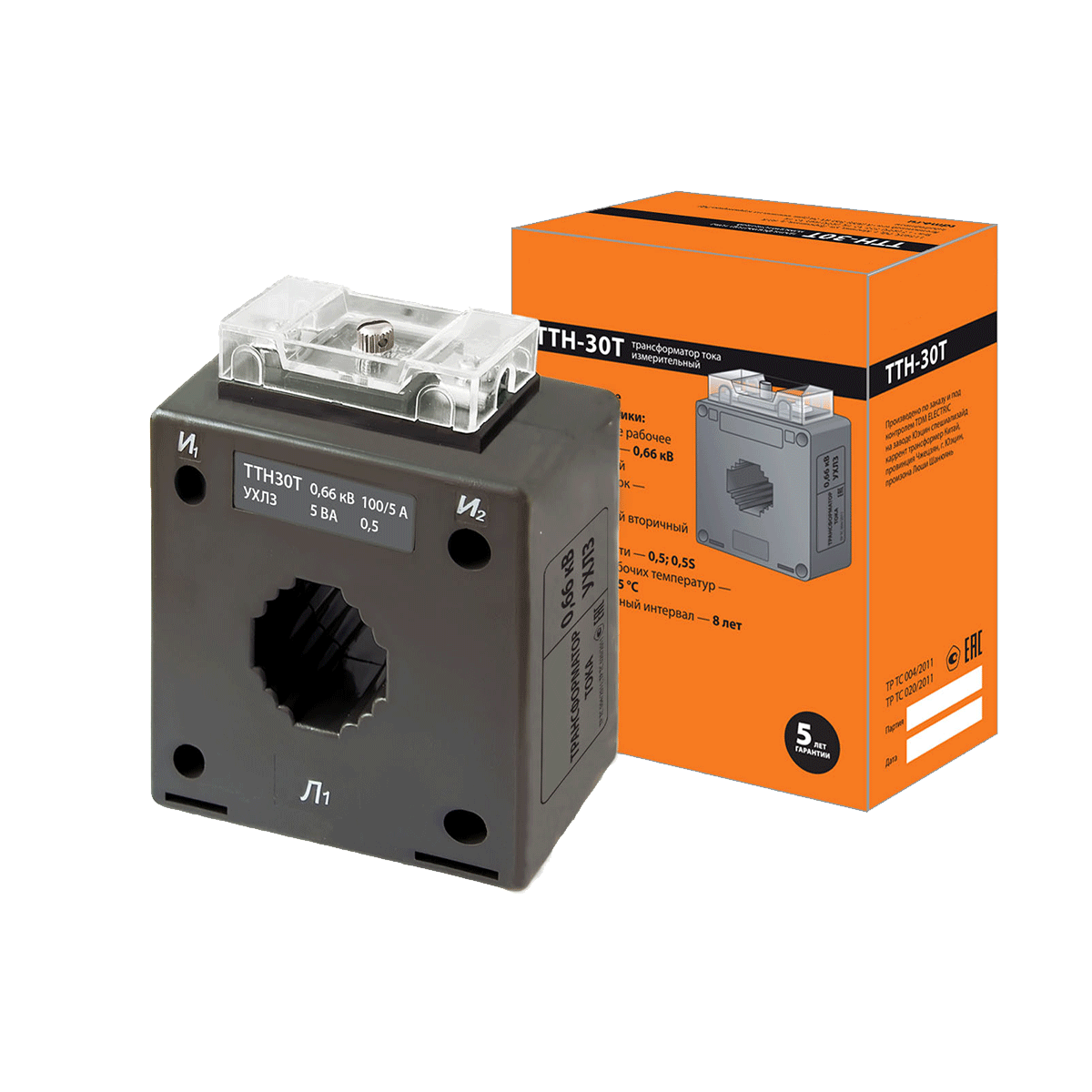

ТТН 30/300/5- 5VA/0,5-Р TDM трансформатор тока
ТТН 30/300/5- 5VA/0,5-Р TDM трансформатор тока
Предназначен для передачи сигнала тока от силовой высоковольтной цепи к измерительным приборам и устройствам в сетях переменного тока напряжением 0,66 кВ, частотой 50 Гц.
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Воспользуйтесь email почтой для заказа: info@owen-kapo.ru
Описание
Трансформаторы представляют собой магнитопровод с намотанной на нем вторичной обмоткой, заключенный в литой пластмассовый корпус, не поддерживающий горение. На выводы вторичной обмотки трансформатора устанавливается прозрачная крыша, позволяющая надежно опломбировать клеммы. Выпускаются следующие виды трансформаторов:
ТТН-Ш – трансформатор измерительный, со встроенной шиной, предназначенной для подключения силовых проводов или шин.
ТТН – трансформатор измерительный с окном для установки токоведущей шины или кабеля.
Преимущества
Все трансформаторы внесены в государственный реестр средств измерений и имеют свидетельство типа CN.C.34.158.A №74216.
Межповерочный интервал 4 года.
Все трансформаторы поверенные и имеют соответствующие штампы на корпусе и в паспорте.
Ассортимент трансформаторов ТТН класса точности 0,5 очень широк.
Клеммные зажимы вторичной обмотки закрыты прозрачной крышкой, что обеспечивает электробезопасность при эксплуатации.
Возможность пломбировки крышки вторичной обмотки, что позволяет исключить несанкционированное подключение к ней.
Возможность подключения как медных, так и алюминиевых проводников к трансформаторам тока ТТН-Ш со встроенной шиной.
Технические характеристики
| Наименование параметра | Значение | |
| Номинальное рабочее напряжение | 0,66 кВ | |
| Наибольшее рабочее напряжение | 0,72 кВ | |
| Номинальный ток первичной цепи I1ном | 5-400 А | |
| Номинальный ток вторичной цепи I2ном |
5 А |
|
| Номинальная частота | 50 Гц | |
| Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cosφ=0,8 | 5; 10; 15 ВА | |
| Номинальный коэффициент безопасности вторично обмотки, КБном | От 5 до 10 | |
| Испытательное одноминутное напряжение частотой 50 Гц | 3 кВ | |
| Класс точности | 0,5 | |
| Длительный ток перегрузки | 1,2×Iном | |
| Ток намагничивания, не менее | 2,5; 5 А | |
| Диапазон рабочих температур | -45…+40 °C | |
| Масса, не более | ТТН-Ш | 0,8 кг |
| ТТН 30Т | 0,6 кг | |
| ТТН 40 | 0,5 кг | |
| Средний срок службы |
30 лет |
|
| Средняя наработка на отказ | 280 000 час. | |
