УП-2 устройство переходное для перехода с резьбы М20×1,5 на G1/4
УП-2 устройство переходное для перехода с резьбы М20×1,5 на G1/4

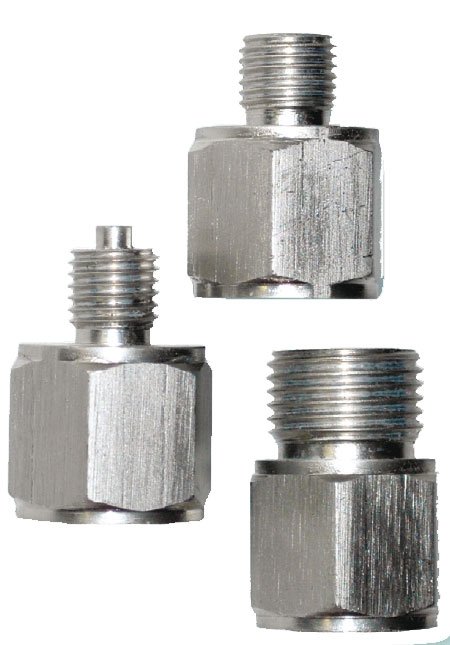

Устройство переходное предназначено для подсоединения преобразователей давления со стандартным штуцером М20х1,5 к технологическому оборудованию, имеющему нестандартные резьбовые порты.
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Воспользуйтесь email почтой для заказа: info@owen-kapo.ru
Преимущества
Возможность использовать стандартные преобразователи давления и импульсные линии
Не влияют на точность измерений
Являются съемными для очистки от засорения
Технические характеристики
| Рабочая среда | жидкость, пар, газ |
| Давление рабочей среды | до 40 МПа |
| Температура рабочей среды | –40...+350 °С |
| Предельные значения температур окружающего воздуха при эксплуатации | –40…+85°С |
| Присоединение к технологической линии | резьбовое соединение или сварка |
| Присоединение к преобразователю | резьбовое соединение М20×1,5 или фланцевый монтаж |
| Материал | нержавеющая сталь AISI 304 |
Габаритные размеры
| Модель | Размеры, мм | |||
| L | L1 | D | d | |
| УП-1 | 36 | 14 | G 1/2” | - |
| УП-2 | 34 | 12 | G 1/4” | - |
| УП-3 | 36 | 14 | G 3/4” | - |
| УП-4 | 34 | 12 | G 3/8” | - |
| УП-7 | 34 | 12 | G 1/8” | - |
| УП-5 | 37 | 12 | М12×1,5 | 5 |
| УП-6 | 35 | 10 | М10×1 | 3 |
| УП-8 | 37 | 12 | М12×1 | 5 |
| УП-9 | 47 | 22,5 | G 1/2” | - |
| УП-10 | - | - | - | - |
| УП-11 | 39 | 17 | М14×1,5 | 5 |
| УП-12 | - | - | - | - |
| УП-13 | 41 | 19 | М16×1,5 | 5 |
| УП-14 | - | - | М20×1,5 | - |
| УП-15 | - | - | NPT1/2 | - |
| УП-16 | - | - | NPT1/4 | |
