УЗД1-RS.ETH устройство защиты двигателя
УЗД1-RS.ETH устройство защиты двигателя
Прибор позволяет производить пуск, реверс и останов электродвигателя путем управления внешними контакторами или другими устройствами для пуска двигателя.
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Воспользуйтесь email почтой для заказа: info@owen-kapo.ru
Преимущества
Быстрый ввод в эксплуатацию, за счет удобной настройки в OwenConfigurator через современные интерфейсы связи (RS/ETH/USB)
Передача текущих параметров двигателя, позволяет предупредить аварийное состояние двигателя и его выход из строя (OwenCloud)
Экономия места в шкафу благодаря объединению функционала нескольких устройств (токовое реле, реле напряжения, устройство контроля параметров сети)
Режим двухступенчатого пуска позволит увеличить срок службы двигателя (схема звезда/треугольник и схема с добавочными резисторами)
Возможность работы с самыми распространенными трансформаторами тока (номинальный ток вторичной обмотки 1А или 5А)
Применение

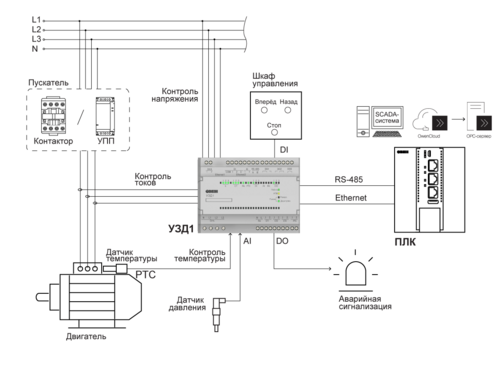

УЗД предназначен для защиты трехфазных асинхронных и синхронных двигателей. Эти типы двигателей чаще всего применяются в следующих типах установок:
- Насосы (Совместное применение позволяет обезопасить насос от «сухого хода» и других типов аварий, а также контролировать работу на удаленных объектах)
- Вентиляторы (УЗД1 сможет контролировать бесперебойную работу двигателя, что особенно важно для систем вентиляции)
- Конвейеры (Прибор позволит избежать возможной перегрузки конвейерных линий, что снизит риск останова производственной линии)
- Дробилки, шнеки и мешалки (Прибор обеспечит защиту от аварий двигателя в тех задачах, где нагрузка меняется скачкообразно)
Технические характеристики
| Параметр | Значение |
| Питание | |
| Напряжение питания цепи управления | 3 × 400 В (+10/-15 %) |
| Частота питающего напряжения | 50(±3), 60(±3) Гц |
| Напряжение ВИП | 24 (±4) В |
| Максимальный ток ВИП | 40 мА |
| Измерение параметров | |
| Напряжение | |
| - Фазного | 50..300 В |
| - Линейного | 80..500 В |
| Ток | |
| Измерения RMS тока | 0…5 А* |
| Номинальный вторичный ток ТТ | 1 А или 5 А |
| Диапазон измерения частоты первой гармоники сетевого напряжения | 47..63 Гц |
| Аналоговый вход | |
| Количество | 1 |
| Тип входов | 0…10 В, 2…10 В, 0…20 мА, 4…20 мА |
| Номинальное значение входного сопротивления |
Не менее 10 кОм (0…10 В, 2…10 В) Не более 300 Ом (0…20 мА, 4…20 мА) |
| Дискретный вход | |
| Количество | 3 |
| Тип входов | Цифровой |
| Напряжение: | |
| - «Логической единицы» | 15..30 В |
| - «Логического нуля» | -3..+5 В |
