УЗС1-Д.И цифровой задатчик сигналов
УЗС1-Д.И цифровой задатчик сигналов
Задатчик сигналов предназначен для управления аналоговыми исполнительными механизмами с безударным переходом между ручным и автоматическим режимами.
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Воспользуйтесь email почтой для заказа: info@owen-kapo.ru
В автоматическом режиме УЗС1 [М01] транслирует сигнал от управляющего прибора или контроллера на исполнительный механизм, а в ручном – формирует сигнал 4…20 мА или 0…10 В, значение которого задается пользователем с лицевой панели.
Задатчик оснащен двумя экранами, которые позволяют пользователю видеть одновременно текущую величину выходного сигнала в процентах и в физических единицах (мА или В).
УЗС1 [М01] применяется в процессах с частыми корректировками управляющих сигналов смесителей, дозаторов, запорной арматуры, повышая точность процесса регулирования при ручном управлении.
Особенности и преимущества
2 режима работы: ручной и автоматический
Индикация типа режима на лицевой панели прибора
Переключение между режимами с помощью внешнего тумблера или с лицевой панели прибора
Настраиваемая дискретность изменения сигнала
Возможность указания типа аналогового выхода при заказе
USB Type-C для подключения и настройки с ПК
Эксплуатация при температуре: -40…+50 °С
Встроенный источник питания =24 В
Техническая информация
| Питание | |
| Напряжение питания |
~90…264 В, номинальное 230 В при 50, 60 Гц =21...120 В, номинальное 24 В |
| Потребляемая мощность, не более | 10 Вт |
| Встроенный источник питания | =24 В при максимальном токе 50 мА |
| Коммуникационные интерфейсы | |
| Количество портов | 1 × USB Type-C |
| Поддерживаемые протоколы | Modbus RTU |
| Конструктивные особенности | |
| Щитовой корпус Щ1 | 96×96×53 мм, IP54 |

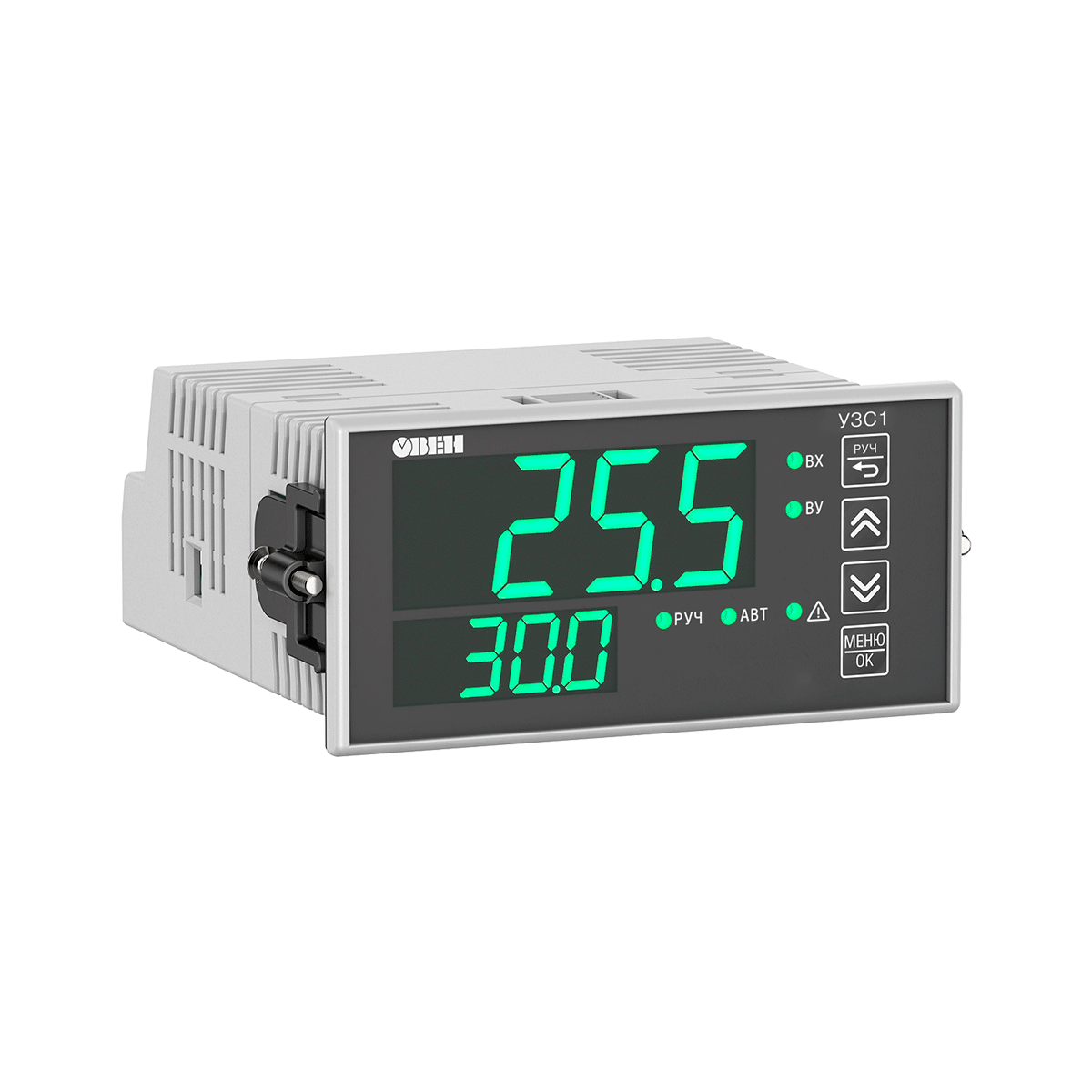

| Щитовой корпус Щ2 | 96×48×100 мм, IP54 |

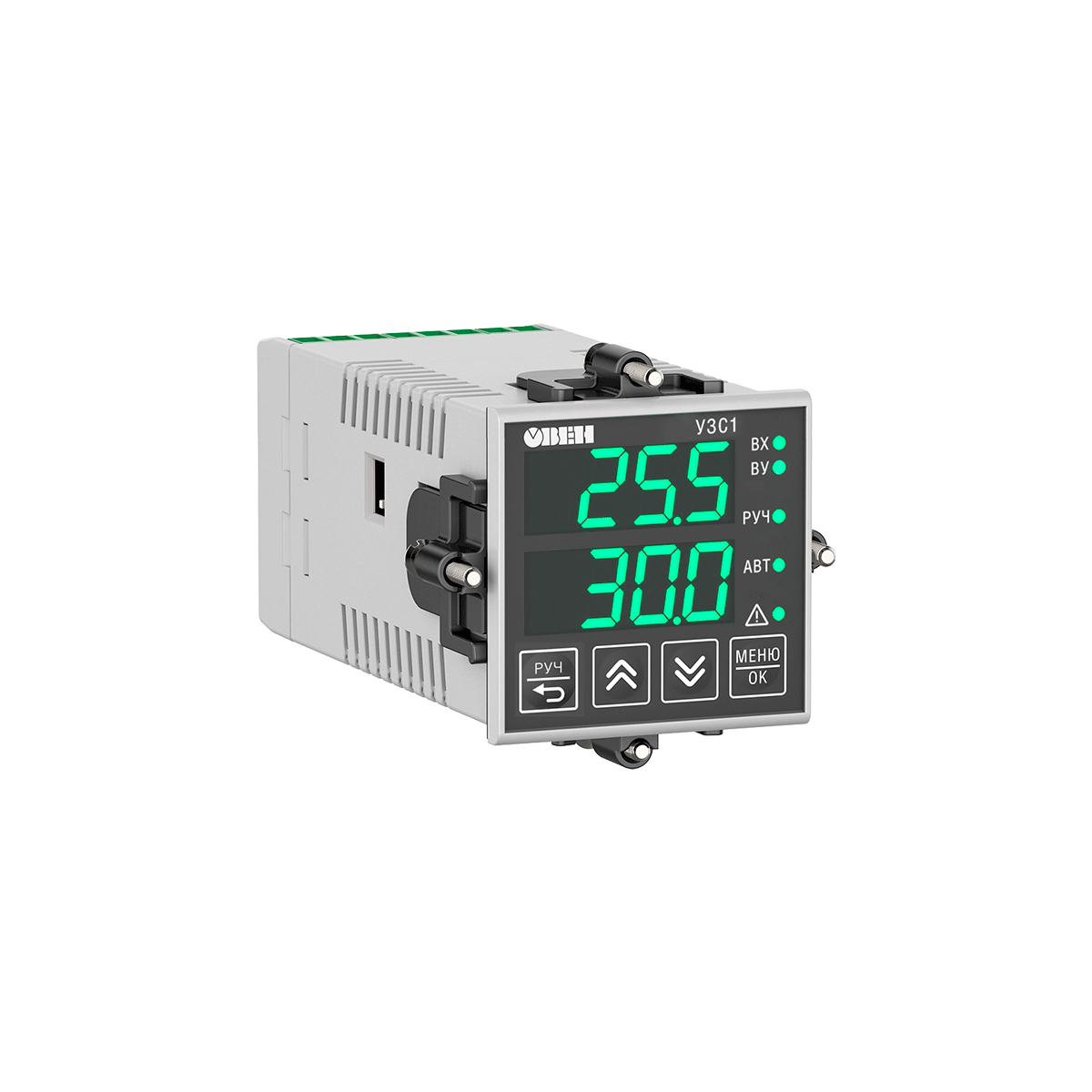

| Щитовой корпус Щ5 | 48×48×103 мм, IP54 |

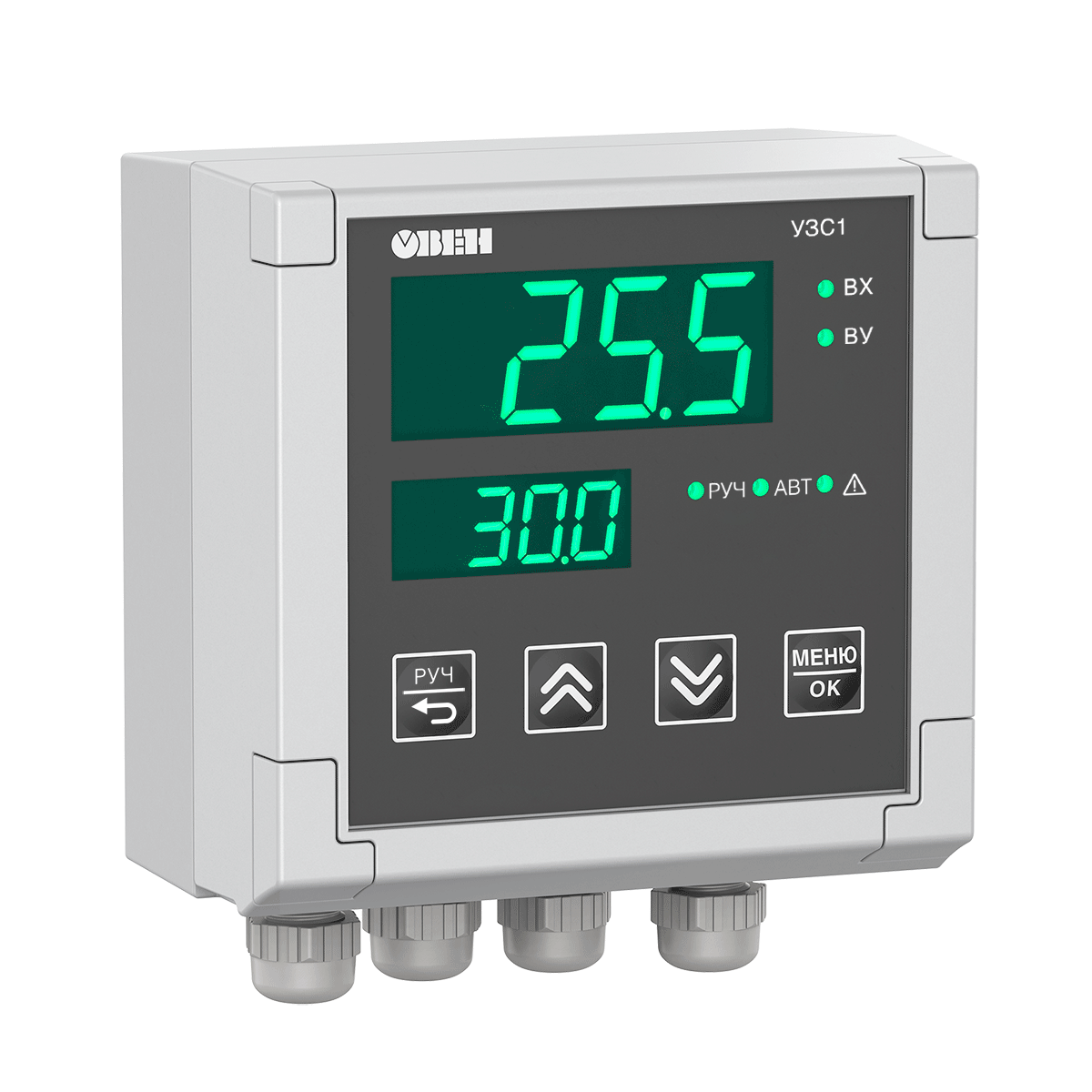

| Настенный корпус Н | 110×130×69 мм, IP66 |

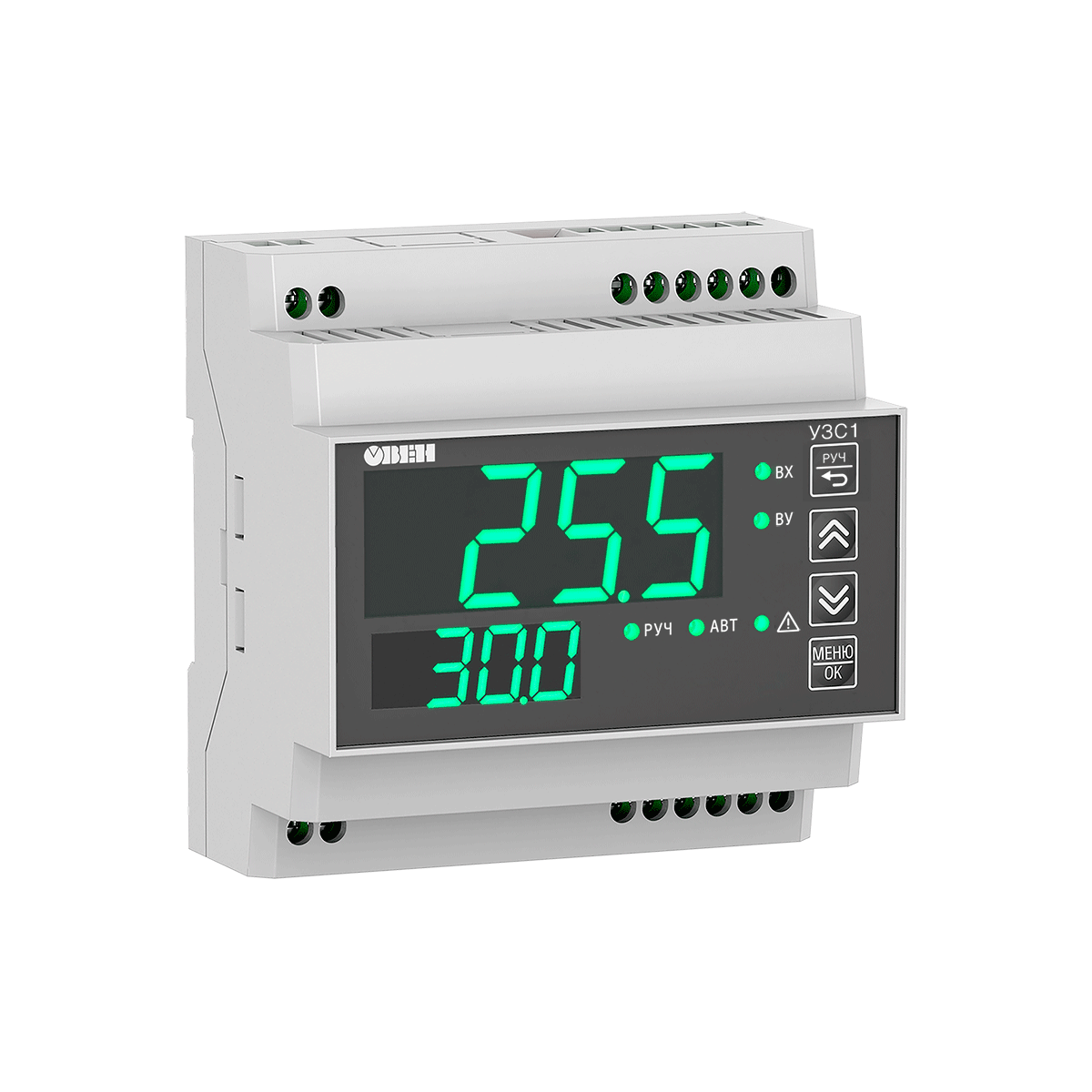

| DIN-реечный корпус Д | 88×90×59мм, IP20 |
| Масса, не более | 0,5 кг |
| Средний срок службы | 10 лет |
| Входы | |
| Количество |
1 × AI 1 × DI |
| Время опроса входа, не более | 1 с |
| Подключаемые сигналы |
Ток: 4...20 мА, 0...5 мА, 0...20 мА Напряжение: –50...+50 мВ, 0...1В |
| Предел относительной погрешности | 0,25 % |
| Выходы | |
| Количество |
1 × AO, выход И или У на выбор 1 × DO, выход Р по умолчанию |
| Тип выхода | |
| И | ЦАП, ток 4…20 мА |
| У | ЦАП, напряжение 0…10 В |
| Р | Электромагнитное реле |
