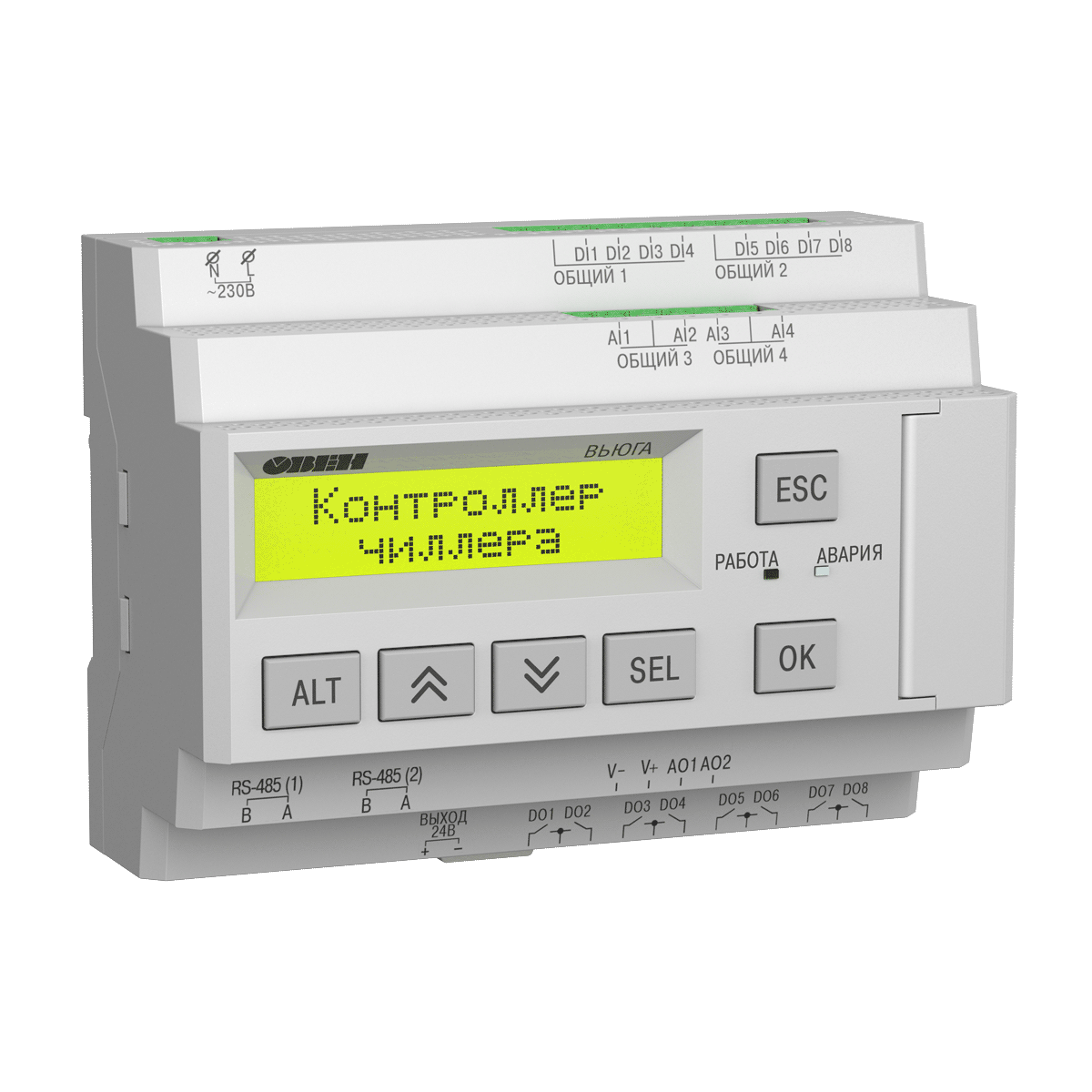

ВЬЮГА-1 – параметрический контроллер для управления одноконтурным чиллером на базе поршневых и спиральных компрессоров.
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Воспользуйтесь email почтой для заказа: info@owen-kapo.ru
Контроллер регулирует температуру хладоносителя на входе или на выходе испарителя, управляя производительностью холодильных компрессоров и конденсатора. Для безопасной работы чиллера в приборе реализовано несколько функций защит.
Для запуска контроллера не требуется создание логики, его можно гибко настроить под конкретное применение, выбрав нужную конфигурацию исполнительных механизмов.
Технические характеристики
Поддерживает работу: 4 компрессоров, 6 ступеней конденсатора, 2 циркуляционных насосов, соленоида в любых комбинациях на выбор пользователя
Управляет чиллером с воздушным охлаждением конденсатора
Ведет журнал аварий с метками времени их появления и сброса (до 24 событий)
Управление исполнительными механизмами: дискретное или плавное
Поддерживает датчики: Pt1000, NTC10k, 4…20 мА
Входы-выходы: 8 × DI, 4 × AI, 8 × DO (реле), 2 × AO (напряжение)
Интерфейсы: 2 × RS-485 с открытой картой регистров
Технические характеристики
| Наименование | Значение | |
| ВЬЮГА-1.230 | ВЬЮГА-1.24 | |
| Питание | ||
| Диапазон напряжения питания |
~90…264 В (номинальное ~230 В, при 47…63 Гц) |
=19…30 В (номинальное =24 В) |
| Гальваническая развязка | Есть | |
| Электрическая прочность изоляции между входом питания и другими цепями прибора | 2830 В | 1780 В |
| Потребляемая мощность, не более | 17 ВА | 10 Вт |
| Встроенный источник питания | Есть | — |
| Выходное напряжение встроенного источника питания постоянного тока | 24 ± 3 В | — |
| Ток нагрузки встроенного источника питания, не более | 100 мА | — |
| Электрическая прочность изоляции между встроенным источником питания и другими цепями прибора | 1780 В | — |
| Интерфейсы связи | ||
| Тип интерфейса, количество интерфейсных плат | RS-485, 2 шт. | |
| Протокол связи | Modbus-RTU и Modbus-ASCII | |
| Режим работы | Slave | |
| Скорость передачи данных | 9600, 14400, 19200, 38400, 57600, 115200 бит/с | |
| Электрическая прочность изоляции между RS-485 и другими цепями | 1500 В | |
| Индикация и элементы управления | ||
| Тип дисплея | Монохромный текстовый ЖКИ с подсветкой, 2 строки по 16 символов | |
| Размеры дисплея | 60×15 мм | |
| Индикаторы | Два светодиодных индикатора (красный и зеленый) | |
| Кнопки | 6 шт. | |
| Корпус | ||
| Тип корпуса | Для крепления на DIN-рейку (35 мм) | |
| Габаритные размеры | 123×90×58 мм | |
| Степень защиты корпуса по ГОСТ 14254–2015 | IP20 | |
| Масса прибора, не более (для всех вариантов исполнений) | 0,6 кг | |
| Средний срок службы | 10 лет | |
