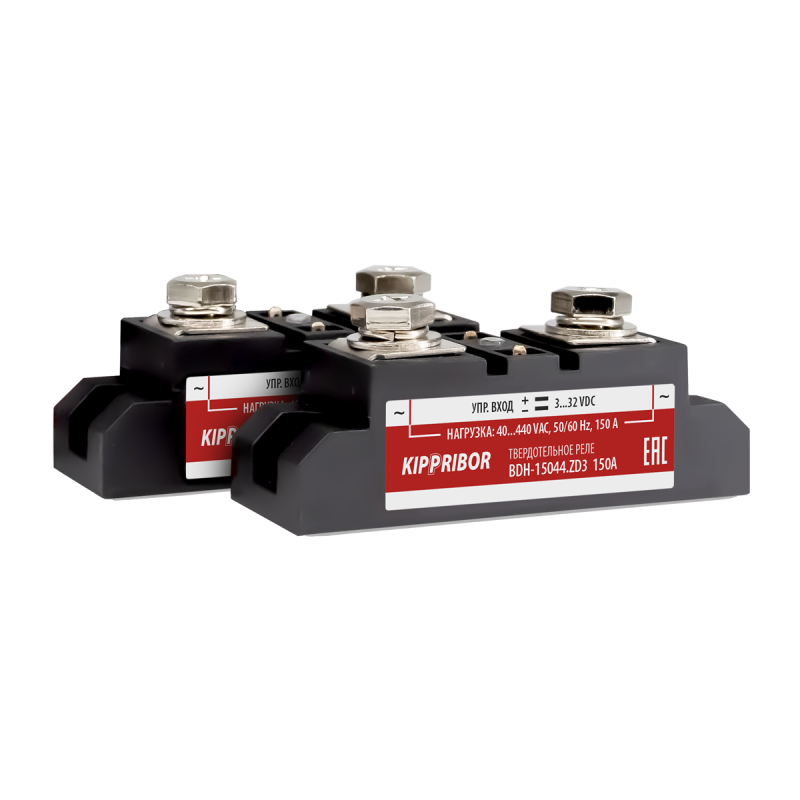

BDH-10044.ZD3 Твердотельное реле Кипприбор

Особенности коммутации нагрузки для твердотельных реле (тиристорных переключателей) моделей BDH-xx44.ZD3 и SBDH-xx44.ZD3

обеспечивают надежную коммутацию для самого большого из представленных сегодня на российском рынке диапазона токов нагрузки:

коммутация резистивной нагрузки (рекомендуемое значение): до 112 А для SBDH-xx44.ZD3 / до 187 А для BDH-xx44.ZD3;

коммутация индуктивной нагрузки (рекомендуемое значение): до 15 А для SBDH-xx44.ZD3 / до 25 А для BDH-xx44.ZD3;

максимально допустимый ток нагрузки: до 150 А для SBDH-xx44.ZD3 / до 250 А для BDH-xx44.ZD3.

диапазон управляющего сигнала 3…32 VDC;

широкий диапазон коммутируемого напряжения 40…440 VAC;

высокое максимальное пиковое напряжение (11/12 класс, 1100/1200 VAC);

коммутация однофазной или трехфазной нагрузки с любой схемой включения («Звезда», «Звезда с нейтралью» и «Треугольник»). Для коммутации трехфазной нагрузки необходимо три переключателя (ТТР). Применение отдельного ТТР для каждой из 3-х фаз повышает надежность коммутации, а, следовательно, и всей системы управления в целом;

переключение в «нуле» минимизирует коммутационные помехи;

Конструктивные особенности твердотельных тиристорных переключателей серий BDH-xx44.ZD3 и SBDH-xx44.ZD3

Большие токи коммутации вызывают повышенное выделение тепла на выходном силовом элементе ТТР, поэтому для их надежной и стабильной работы требуются особые конструктивные решения, усиливающие эффективность теплоотвода. Наиболее современным решением сегодня является применение особых выходных элементов – тиристоров SCR-типа – полупроводниковых элементов, которые наносятся напылением на керамическую подложку, надежно связанную с медным основанием ТТР. Сочетание тиристора SCR-типа, медного основания с высокой теплопроводностью и рекомендованной модели радиатора гарантирует надежную коммутацию силовых цепей при больших токах коммутации.

Встроенная, шунтирующая выход RC-цепочка повышает надежность работы в условиях действия импульсных помех, особенно при коммутации нагрузки индуктивного типа.

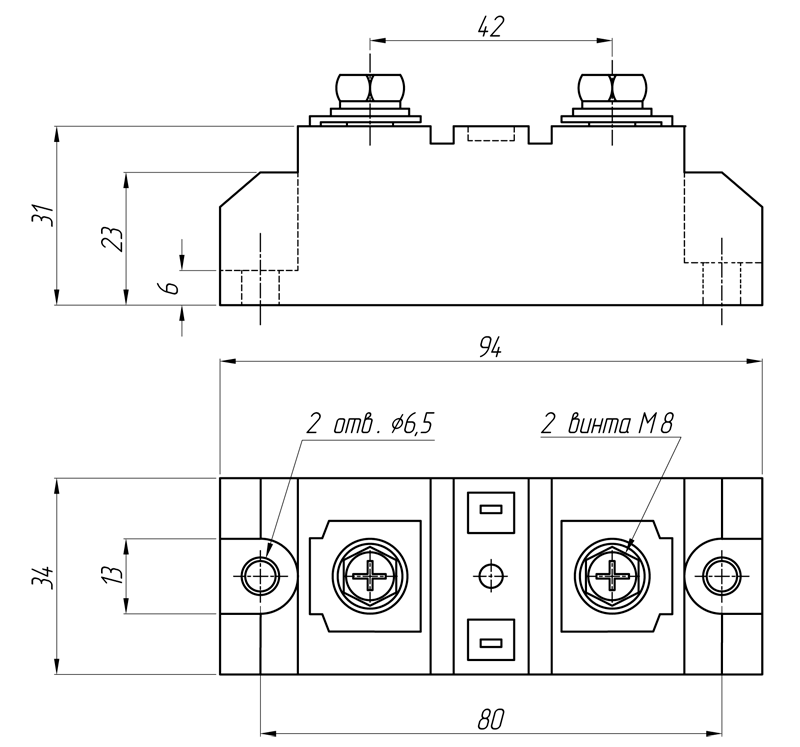

Корпусные особенности тиристорных переключателей (твердотельных модулей) серий BDH-xx44.ZD3 и SBDH-xx44.ZD3

специализированный корпус для промышленного применения, широко распространенный у европейских и американских производителей. Корпус удобен для монтажа и имеет удобный клеммник для присоединения силовых проводов большого сечения.

высокая термостойкость корпуса из специализированного пластиката (аналогичен карболиту, но не обладает хрупкостью) гарантирует его целостность даже при коротком замыкании*

полная заливка всех элементов компаундом и герметичный корпус препятствует попаданию внутрь пыли и влаги, сохраняя работоспособность ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP54 по ГОСТ 14254 по ГОСТ 14254, без учета клемм присоединения).
