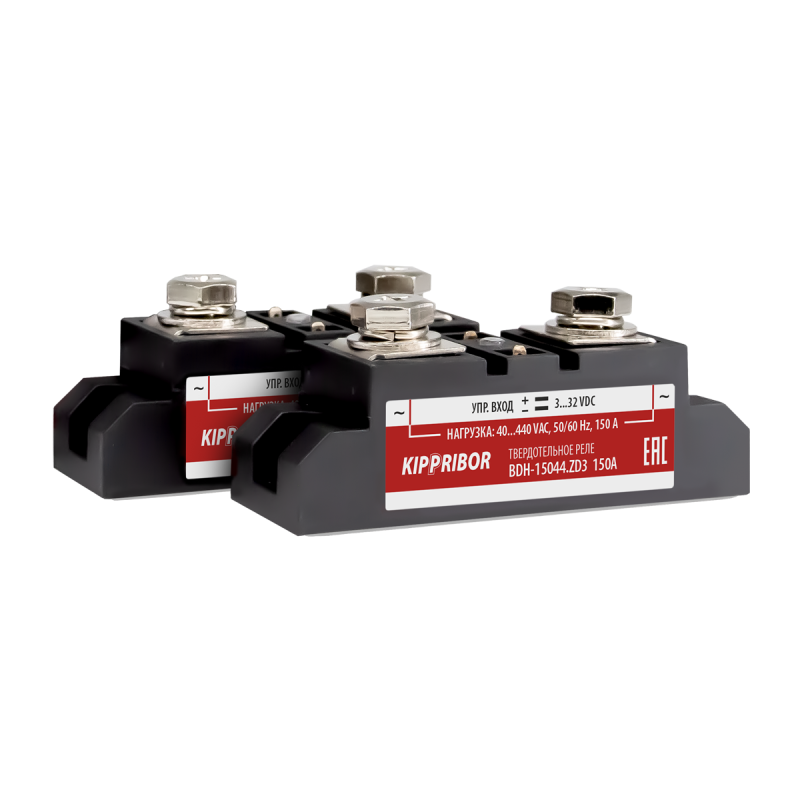

Твердотельные реле BDH в корпусах промышленного стандарта, специально разработанные для коммутации нагрузок большой мощности. Имеют стандартный типоразмер корпуса, унифицированный с подавляющим большинством аналогичных моделей ТТР, представле
- Тип корпуса промышленное исполнение
- Количество фаз однофазное
- Тип выходного силового элемента тиристор SCR-типа на керамической подложке
- Максимально допустимый ток нагрузки 200
- Номинальное коммутируемое напряжение 440 VAC
- Тип управляющего сигнала 3...32 VDC
- Упаковка 1 шт
О продукте
Описание
Твердотельные реле BDH в корпусах промышленного стандарта, специально разработанные для коммутации нагрузок большой мощности. Имеют стандартный типоразмер корпуса, унифицированный с подавляющим большинством аналогичных моделей ТТР, представленных сегодня на рынке.
ВНИМАНИЕ!Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!
Портрет изделия:
- Максимальный ток 200 А
- Рекомендуемый предельный ток: резистивная нагрузка 150 А, индуктивная нагрузка 20 А

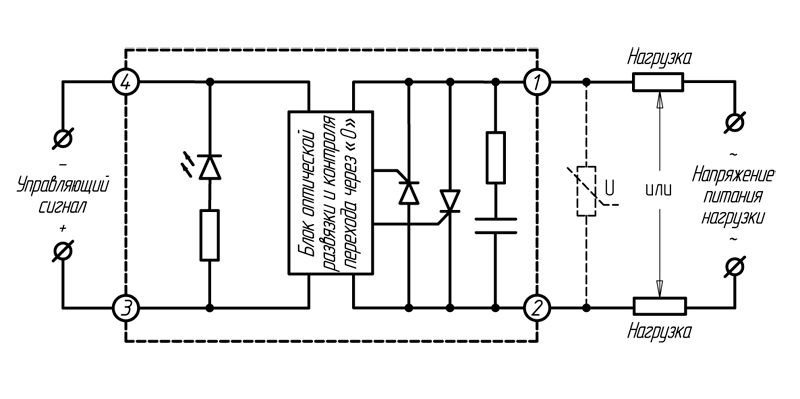

- Вид коммутации: переход через 0
- Встроенная RC-цепочка
- Силовые ключи - тиристоры SCR-типа*
- Тип корпуса: промышленное исполнение
* – полупроводниковые элементы, которые наносятся напылением на керамическую подложку, прочно связанную с медным основанием твердотельного реле.
| Параметр | Значение |
| Коммутируемое напряжение | 40…440 VAC |
| Управляющий сигнал | Дискретный сигнал напряжения 3...32 VDC |
| Максимальное пиковое напряжение | 11 класс (1100 VAC) |
| Потребляемый ток вцепи управления | 5…25 мА |
| Падение напряжения нареле в коммутируемой цепи | ≤1,6 VAC |
| Ток утечки вкоммутируемой цепи | ≤10 мА |
| Время переключения реле | ≤10 мс (при частоте 50 Гц) |
Подробнее о технических характеристиках можно узнать по ссылке
Инструкции и руководства:
| Руководство по эксплуатации | Скачать |
Сертификаты и декларации:
| Сертификат соответствия | Скачать |
Чертежи и 3D модели:
| 3D модель | Скачать |

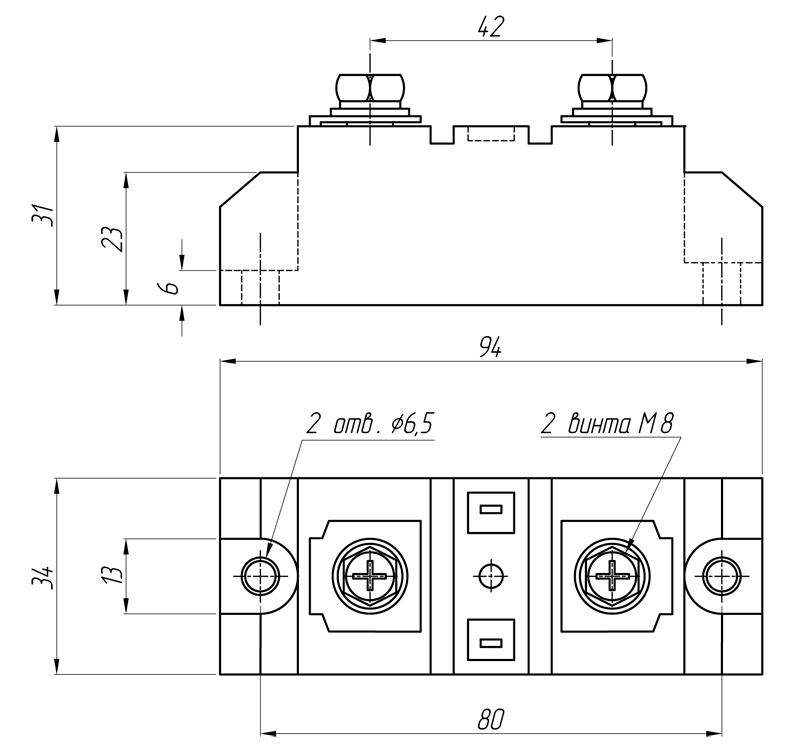

| Габаритный чертеж | Скачать |
