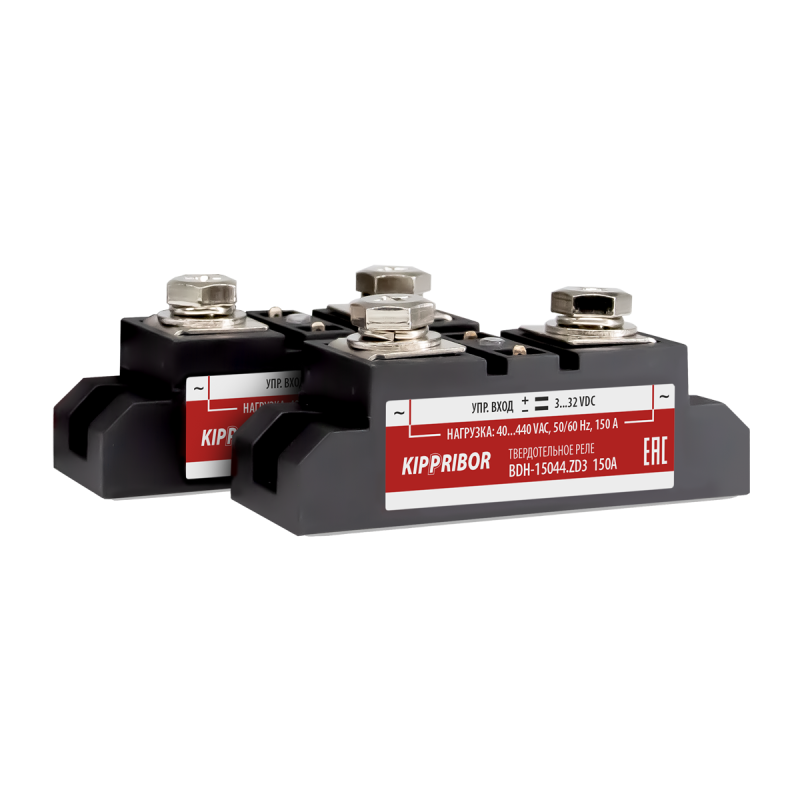

Твердотельные реле BDH в корпусах промышленного стандарта, специально разработанные для коммутации нагрузок большой мощности. Имеют стандартный типоразмер корпуса, унифицированный с подавляющим большинством аналогичных моделей ТТР, представле

К описанию

Тип корпуса промышленное исполнение
Тип корпуса промышленное исполнение
Количество фаз однофазное
Тип выходного силового элемента тиристор SCR-типа на керамической подложке
Максимально допустимый ток нагрузки 250
Номинальное коммутируемое напряжение 440 VAC
Тип управляющего сигнала 3...32 VDC
Упаковка 1 шт

Все характеристики

О продукте

Описание

ВНИМАНИЕ!Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!

Портрет изделия:

Максимальный ток 250 А
Рекомендуемый предельный ток: резистивная нагрузка 188 А, индуктивная нагрузка 25 А

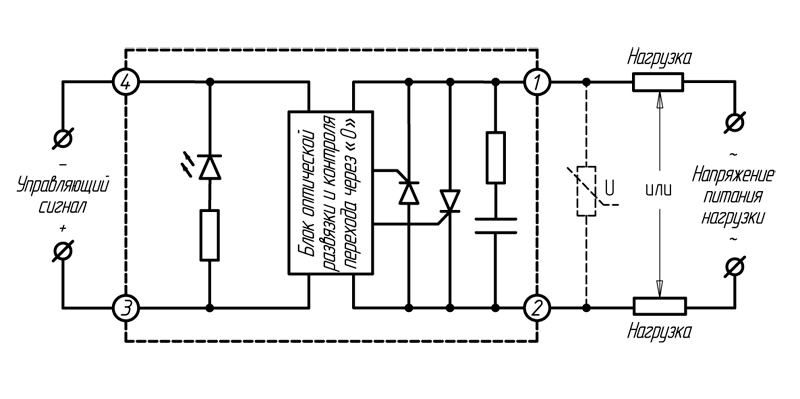

Вид коммутации: переход через 0
Встроенная RC-цепочка
Силовые ключи - тиристоры SCR-типа*

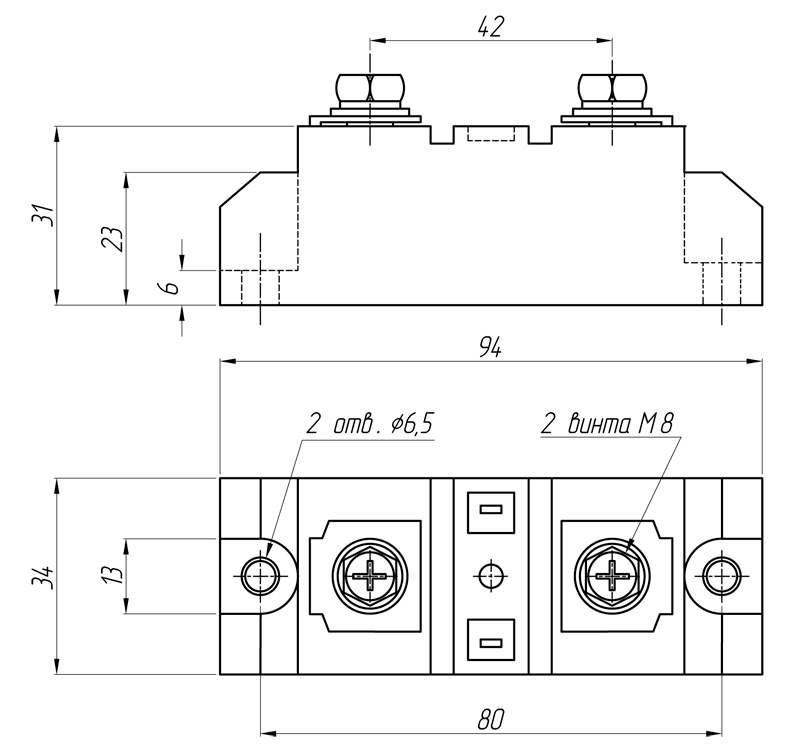

Тип корпуса: промышленное исполнение

* – полупроводниковые элементы, которые наносятся напылением на керамическую подложку, прочно связанную с медным основанием твердотельного реле.

Параметр	Значение
Коммутируемое напряжение	40…440 VAC
Управляющий сигнал	Дискретный сигнал напряжения 3...32 VDC
Максимальное пиковое напряжение	11 класс (1100 VAC)
Потребляемый ток вцепи управления	5…25 мА
Падение напряжения нареле в коммутируемой цепи	≤1,6 VAC
Ток утечки вкоммутируемой цепи	≤10 мА
Время переключения реле	≤10 мс (при частоте 50 Гц)
