GaDH-500120.ZD3 реле твердотельное Кипприбор

Особенности коммутации нагрузки тиристорных переключателей серии GaDH-xxx120.ZD3 и GwDH-xxx120.ZD3

Диапазон управляющего сигнала: 3…32 VDC;

Переключение в «нуле» минимизирует коммутационные помехи;

Обеспечивают надежную коммутацию для самого большого из представленных сегодня на российском рынке диапазона токов нагрузки:

резистивная нагрузка: до 600 А;

индуктивная нагрузка: до 80 А;

Широкий диапазон коммутируемого напряжения: 60...1000 VAC;

Высокое максимальное пиковое напряжение: 1600 VAC (16 класс).

Конструктивные особенности тиристорных переключателей серии GaDH-xxx120.ZD3 и GwDH-xxx120.ZD3

Большие токи коммутации вызывают повышенное выделение тепла на выходном силовом элементе ТТР, поэтому для их надежной и стабильной работы требуются особые конструктивные решения, усиливающие эффективность теплоотвода.

Наиболее современным решением сегодня является применение особых выходных элементов: тиристоров SCR-типа. Сочетание тиристора SCR-типа, медного основания, обладающего высокой теплопроводностью, и рекомендованных моделей радиатора и вентилятора гарантирует надежную коммутацию силовых цепей при больших токах коммутации.

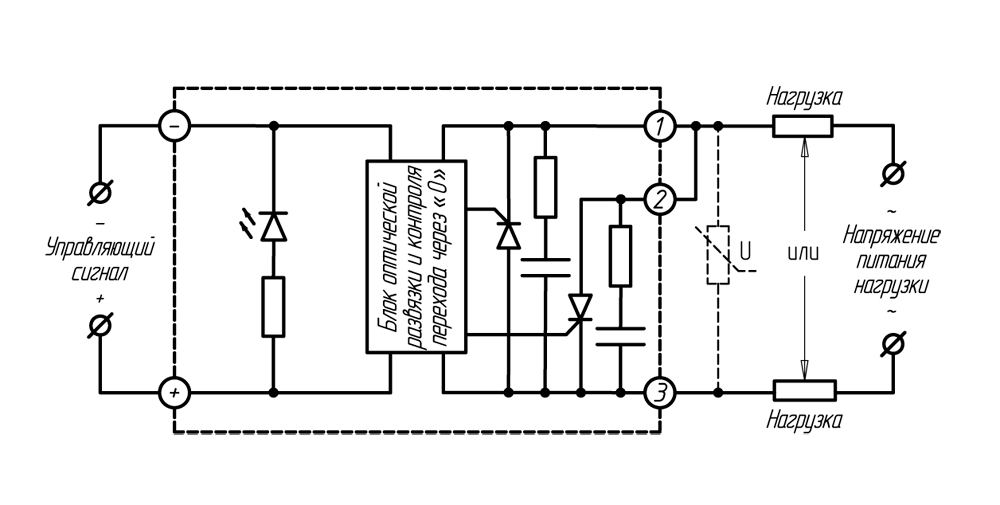

Встроенная шунтирующая выход RC-цепочка* повышает надежность работы ТТР (ТППТ) при коммутации нагрузки индуктивного типа.

* - RC-цепочка – это электрическая цепь из последовательно включенных емкости (конденсатора) и сопротивления. Применительно к твердотельным реле KIPPRIBOR RC-цепь включается параллельно коммутационному ключу и располагается внутри корпуса реле. Номиналы элементов цепи обычно составляют C=0.1 мкФ, R=50 Ом. Довольно часто RC-цепочку называют сглаживающим фильтром, поскольку её главная задача – сгладить скорость нарастания напряжения (dU/dt) на коммутационном элементе реле (симисторе либо тиристоре). Это позволяет повысить надежность работы ТТР в условиях действия импульсных помех (перенапряжений). Это свойство особенно необходимо при работе реле в условиях электрических помех, генерируемых в сеть нагрузкой индуктивного и емкостного типа.

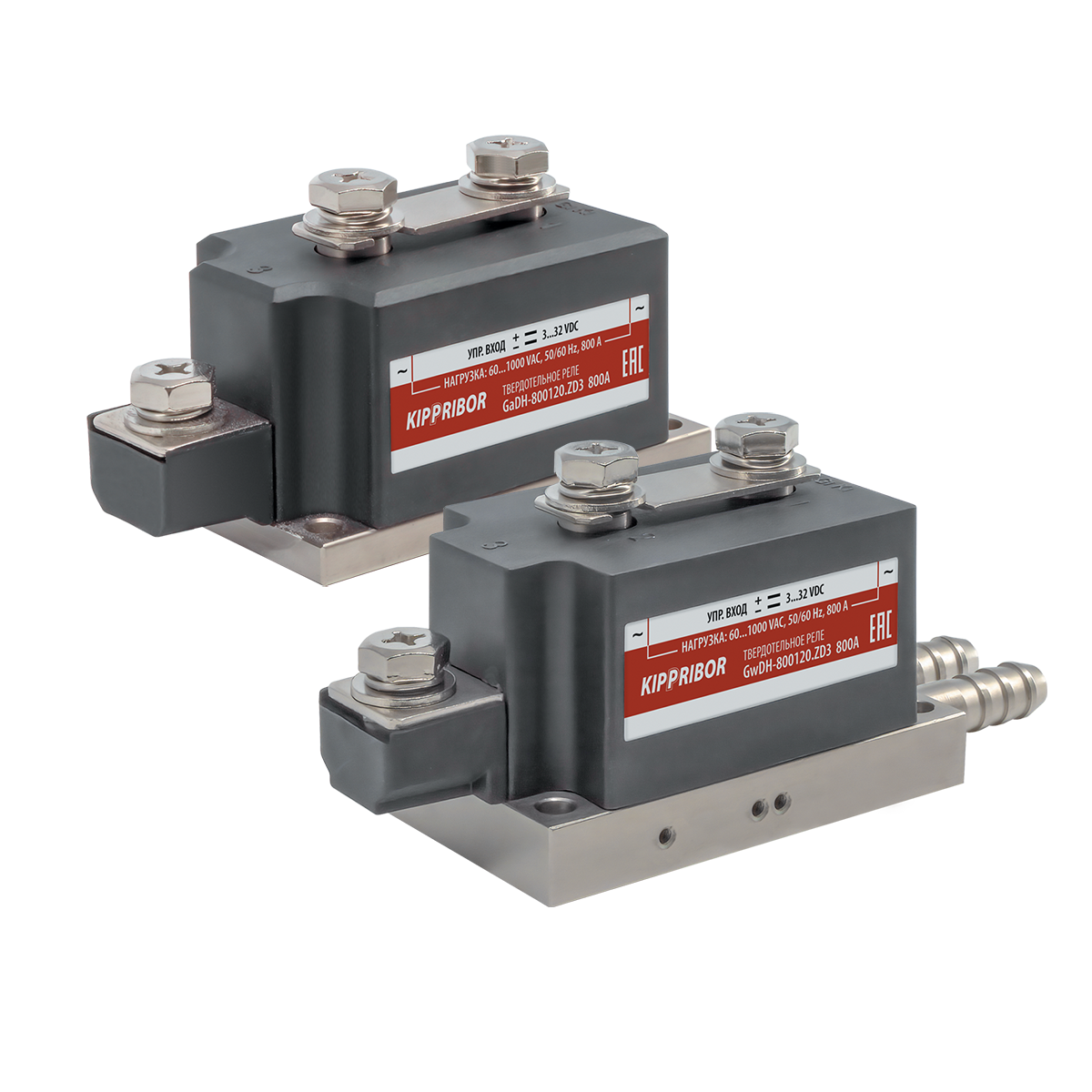

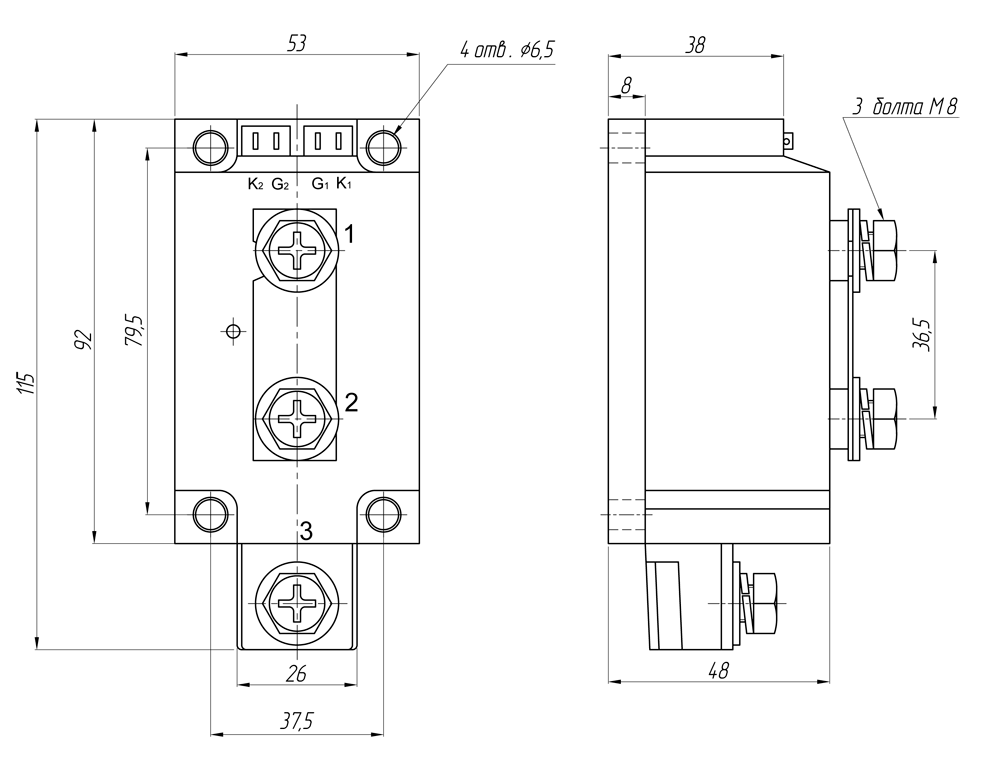

Корпусные особенности (тиристорных переключателей) твердотельных реле серии GaDH-xxx120.ZD3 и GwDH-xxx120.ZD3

Корпус из специализированного пластика обеспечивает высокую термостойкость и защиту от короткого замыкания;

Удобный клеммник для подключения шин или наконечников;

Основание из медной пластины гарантирует эффективный отвод тепла от силового элемента;

GwDH: 2 штуцера для подвода и отвода охлаждающей жидкости (температура отходящей жидкости не более 70 °C).
