Реле твердотельное 1-ф с воздушным охлаждением, тип GADH, 600 А тиристор SCR-типа на керамической подложке 1 шт однофазное 3...32 VDC воздушное 1000 VAC 600 промышленное исполнение с усиленным теплоотводом
Реле твердотельное 1-ф с воздушным охлаждением, тип GADH, 600 А тиристор SCR-типа на керамической подложке 1 шт однофазное 3...32 VDC воздушное 1000 VAC 600 промышленное исполнение с усиленным теплоотводом

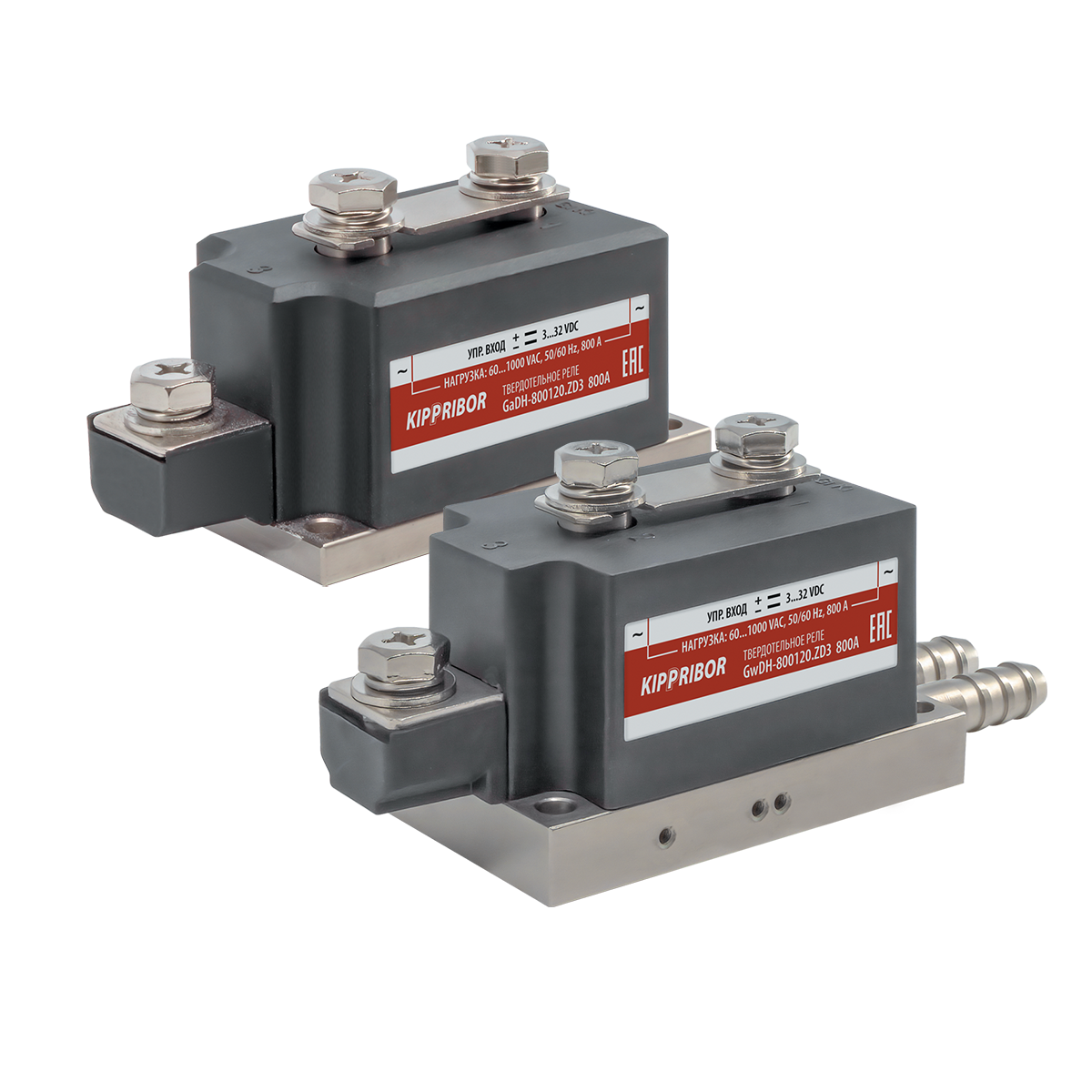

Твердотельные реле GaDH специально разработаны для коммутации индуктивной нагрузки большой мощности: трансформаторы, сварочное оборудование и т.п.
ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлажд
- Тип охлаждения воздушное
- Количество фаз однофазное
- Тип выходного силового элемента тиристор SCR-типа на керамической подложке
- Максимально допустимый ток нагрузки 600
- Номинальное коммутируемое напряжение 1000 VAC
- Тип управляющего сигнала 3...32 VDC
- Упаковка 1 шт
- Тип корпуса промышленное исполнение с усиленным теплоотводом
О продукте
Описание
Твердотельные реле GaDH специально разработаны для коммутации индуктивной нагрузки большой мощности: трансформаторы, сварочное оборудование и т.п.
ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!
Портрет изделия:
- Максимальный ток 600 А
- Рекомендуемый предельный ток: резистивная нагрузка 450 А, индуктивная нагрузка 60 А
- Воздушное охлаждение

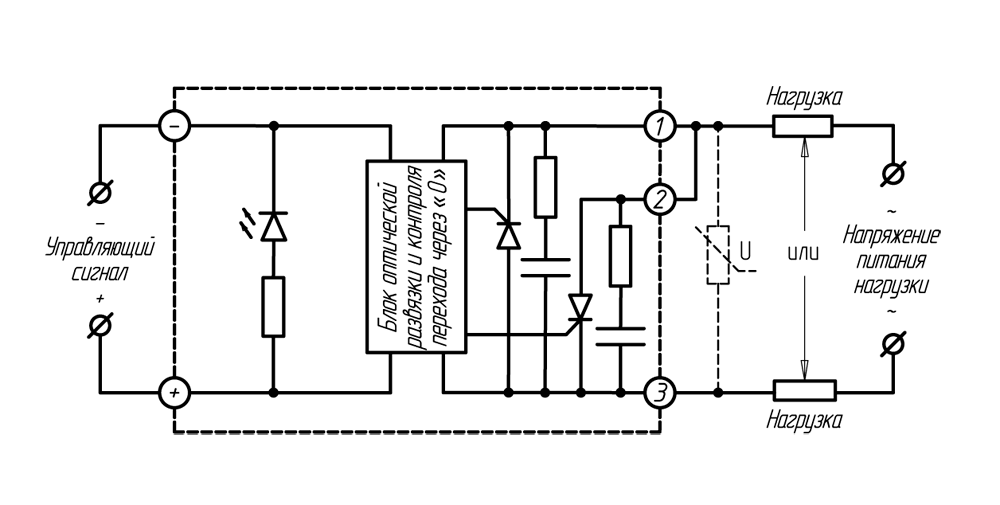

- Вид коммутации: переход через 0
- Встроенная RC-цепочка
- Силовые ключи - тиристоры SCR-типа*
* – полупроводниковые элементы, которые наносятся напылением на керамическую подложку, прочно связанную с медным основанием твердотельного реле.
| Параметр | Значение |
| Коммутируемое напряжение | 60…1000 VAC |
| Управляющий сигнал | Дискретный сигнал напряжения 3...32 VDC |
| Максимальное пиковое напряжение | 16 класс (1600 VAC) |
| Потребляемый ток вцепи управления | 5…25 мА |
| Падение напряжения нареле в коммутируемой цепи | ≤1,6 VAC |
| Ток утечки вкоммутируемой цепи | ≤10 мА |
| Время переключения реле | ≤10 мс (при частоте 50 Гц) |
Подробнее о технических характеристиках можно узнать по ссылке
Инструкции и руководства:
| Руководство по эксплуатации | Скачать |
Сертификаты и декларации:
| Сертификат соответствия | Скачать |
Чертежи и 3D модели:
| 3D модель | Скачать |

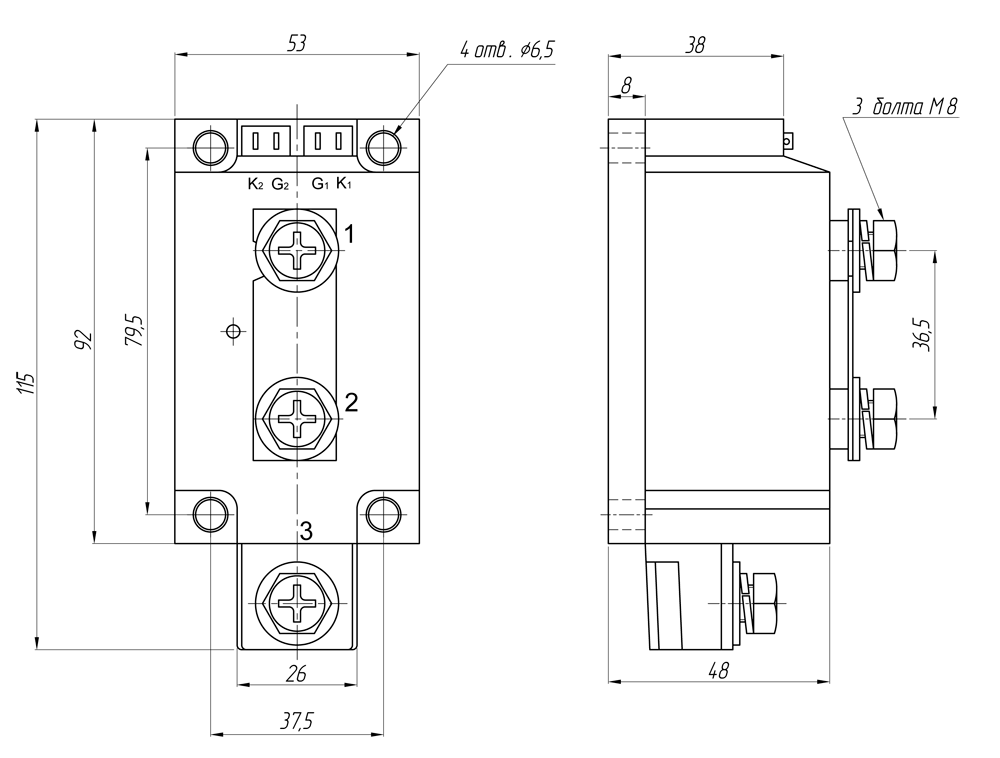

| Габаритный чертеж | Скачать |
Характеристики продукта
- Тип охлаждения воздушное
- Количество фаз однофазное
- Тип выходного силового элемента тиристор SCR-типа на керамической подложке
- Максимально допустимый ток нагрузки 600
- Номинальное коммутируемое напряжение 1000 VAC
- Тип управляющего сигнала 3...32 VDC
- Упаковка 1 шт
- Тип корпуса промышленное исполнение с усиленным теплоотводом
