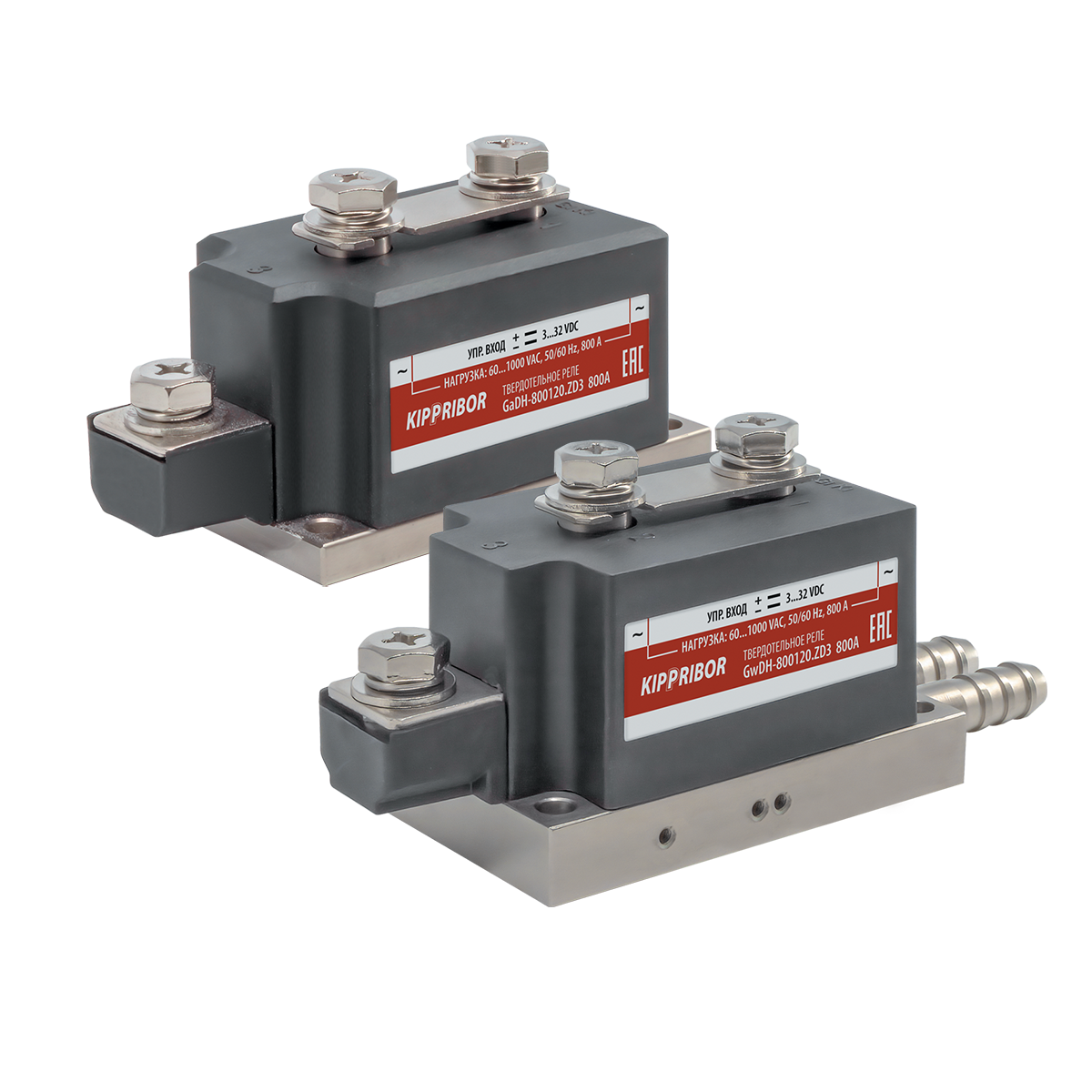

Реле твердотельное 1-ф с воздушным охлаждением, тип GADH, 800 А однофазное 1 шт воздушное 3...32 VDC воздушное 1000 VAC тиристор SCR-типа на керамической подложке промышленное исполнение с усиленным теплоотводом

Реле твердотельное 1-ф с воздушным охлаждением, тип GADH, 800 А однофазное 1 шт воздушное 3...32 VDC воздушное 1000 VAC тиристор SCR-типа на керамической подложке промышленное исполнение с усиленным теплоотводом

Твердотельные реле GaDH специально разработаны для коммутации индуктивной нагрузки большой мощности: трансформаторы, сварочное оборудование и т.п.

ВНИМАНИЕ!Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлажде

К описанию

Тип охлаждения воздушное
Тип охлаждения воздушное
Количество фаз однофазное
Тип выходного силового элемента тиристор SCR-типа на керамической подложке
Номинальное коммутируемое напряжение 1000 VAC
Тип управляющего сигнала 3...32 VDC
Упаковка 1 шт
Тип корпуса промышленное исполнение с усиленным теплоотводом

Все характеристики

О продукте

Описание

ВНИМАНИЕ!Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!

Портрет изделия:

Максимальный ток 800 А
Рекомендуемый предельный ток: резистивная нагрузка 600 А, индуктивная нагрузка 80 А
Воздушное охлаждение
Вид коммутации: переход через 0

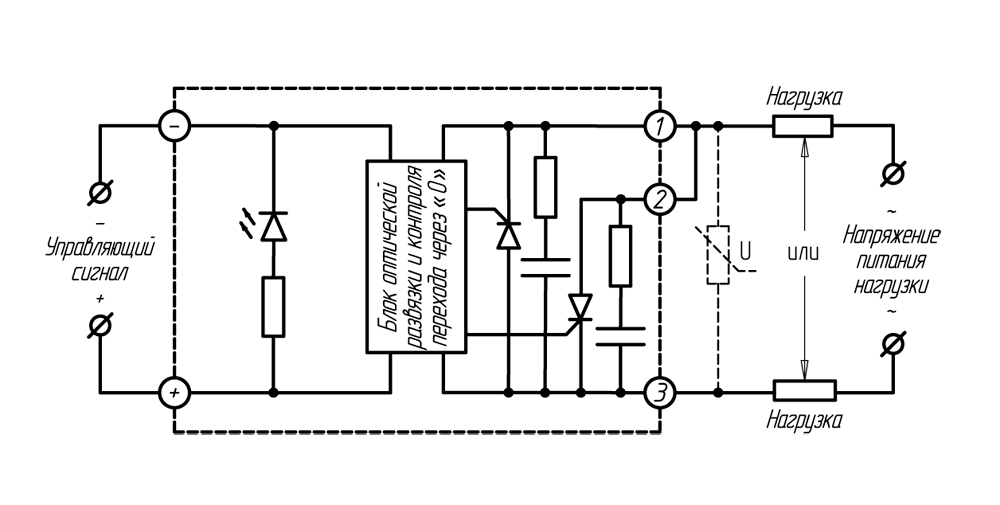

Встроенная RC-цепочка
Силовые ключи - тиристоры SCR-типа*

* – полупроводниковые элементы, которые наносятся напылением на керамическую подложку, прочно связанную с медным основанием твердотельного реле.

Параметр	Значение
Коммутируемое напряжение	60…1000 VAC
Управляющий сигнал	Дискретный сигнал напряжения 3...32 VDC
Максимальное пиковое напряжение	16 класс (1600 VAC)
Потребляемый ток вцепи управления	5…25 мА
Падение напряжения нареле в коммутируемой цепи	≤1,6 VAC
Ток утечки вкоммутируемой цепи	≤10 мА
Время переключения реле	≤10 мс (при частоте 50 Гц)

Подробнее о технических характеристиках можно узнать по ссылке
