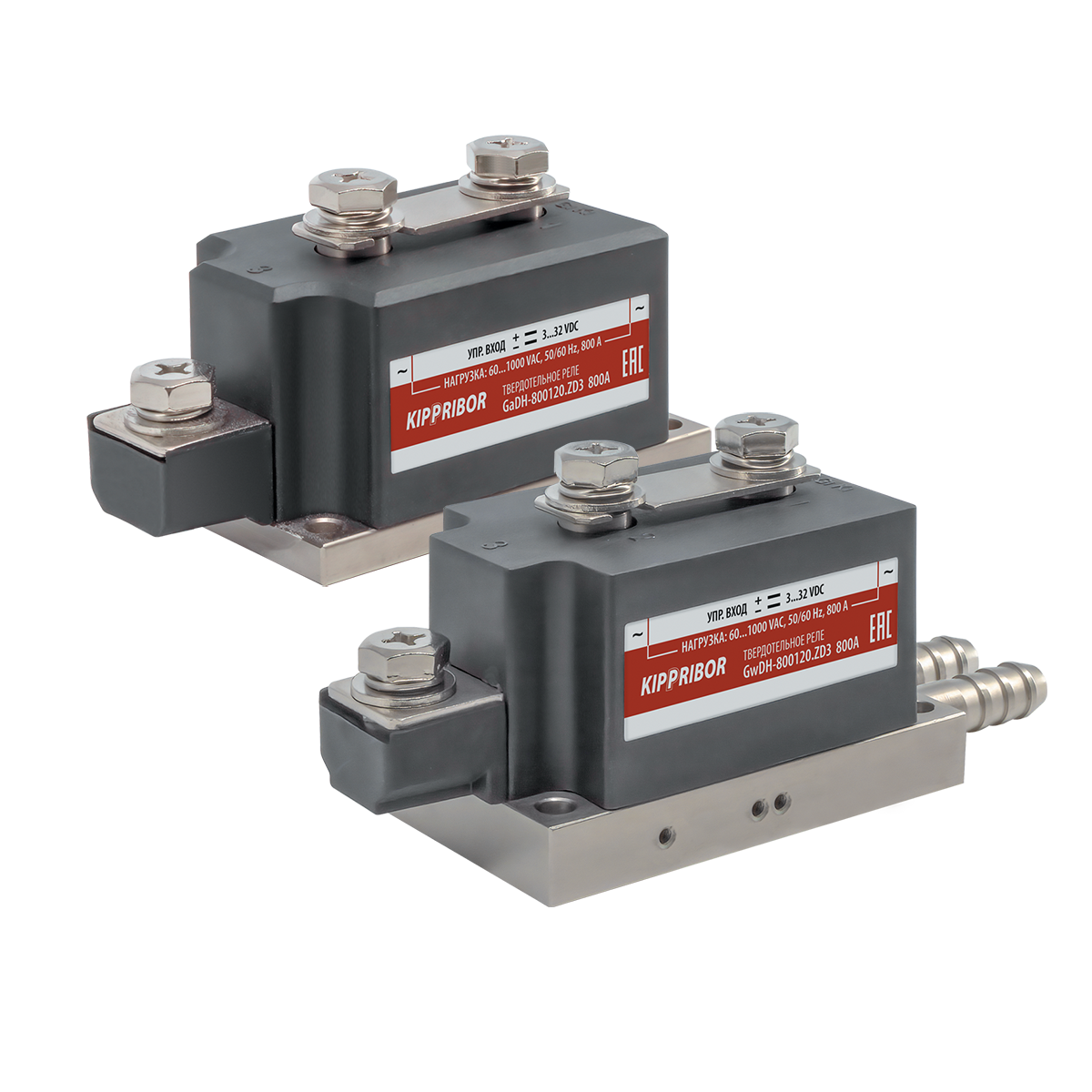

Реле твердотельное 1-ф с водяным охлаждением, тип GADH, 800 А промышленное исполнение с усиленным теплоотводом водяное 3...32 VDC 800 1000 VAC промышленное исполнение с усиленным теплоотводом 1000 VAC тиристор SCR-типа на керамической подложке 1 шт однофа
Реле твердотельное 1-ф с водяным охлаждением, тип GADH, 800 А промышленное исполнение с усиленным теплоотводом водяное 3...32 VDC 800 1000 VAC промышленное исполнение с усиленным теплоотводом 1000 VAC тиристор SCR-типа на керамической подложке 1 шт однофа
Твердотельные реле GaDH специально разработаны для коммутации индуктивной нагрузки большой мощности: трансформаторы, сварочное оборудование и т.п.
ВНИМАНИЕ!Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлажде
- Номинальное коммутируемое напряжение 1000 VAC
- Максимально допустимый ток нагрузки 800
- Тип охлаждения водяное
- Количество фаз однофазное
- Тип выходного силового элемента тиристор SCR-типа на керамической подложке
- Номинальное коммутируемое напряжение 1000 VAC
- Тип управляющего сигнала 3...32 VDC
- Максимально допустимый ток нагрузки 800
- Упаковка 1 шт
- Тип корпуса промышленное исполнение с усиленным теплоотводом
- Тип корпуса промышленное исполнение с усиленным теплоотводом
О продукте
Описание
Твердотельные реле GaDH специально разработаны для коммутации индуктивной нагрузки большой мощности: трансформаторы, сварочное оборудование и т.п.
ВНИМАНИЕ!Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!

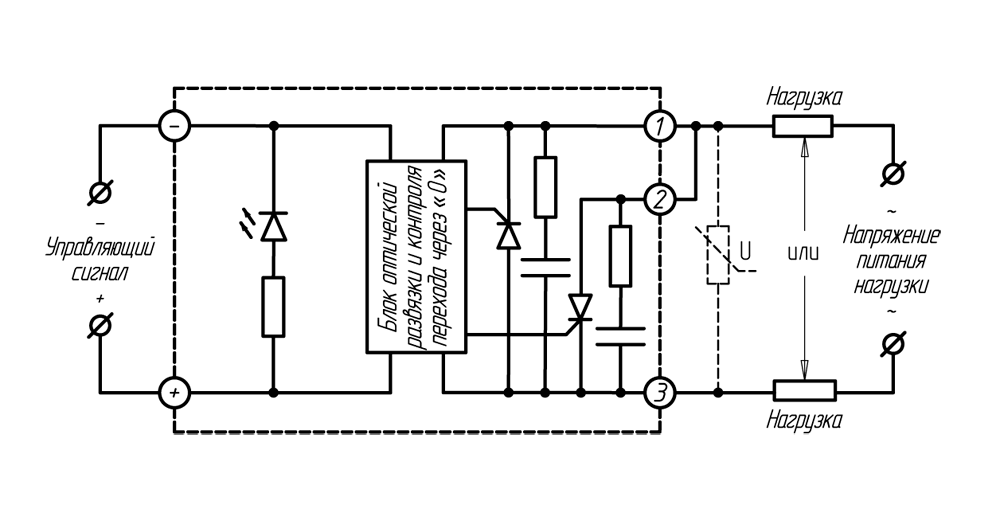

Портрет изделия:
- Максимальный ток 800 А
- Рекомендуемый предельный ток: резистивная нагрузка 600 А, индуктивная нагрузка 80 А
- Водяное охлаждение
- Вид коммутации: переход через 0
- Встроенная RC-цепочка
- Силовые ключи - тиристоры SCR-типа*
* – полупроводниковые элементы, которые наносятся напылением на керамическую подложку, прочно связанную с медным основанием твердотельного реле.
Параметр | Значение |
Коммутируемое напряжение | 60…1000 VAC |
Управляющий сигнал | Дискретный сигнал напряжения 3...32 VDC |
Максимальное пиковое напряжение | 16 класс (1600 VAC) |
Потребляемый ток вцепи управления | 5…25 мА |
Падение напряжения нареле в коммутируемой цепи | ≤1,6 VAC |
Ток утечки вкоммутируемой цепи | ≤10 мА |
Время переключения реле | ≤10 мс (при частоте 50 Гц) |
Подробнее о технических характеристиках можно узнать по ссылке
Инструкции и руководства:
Руководство по эксплуатации | Скачать |
Сертификаты и декларации:
Сертификат соответствия | Скачать |
Чертежи и 3D модели:
3D модель | Скачать |

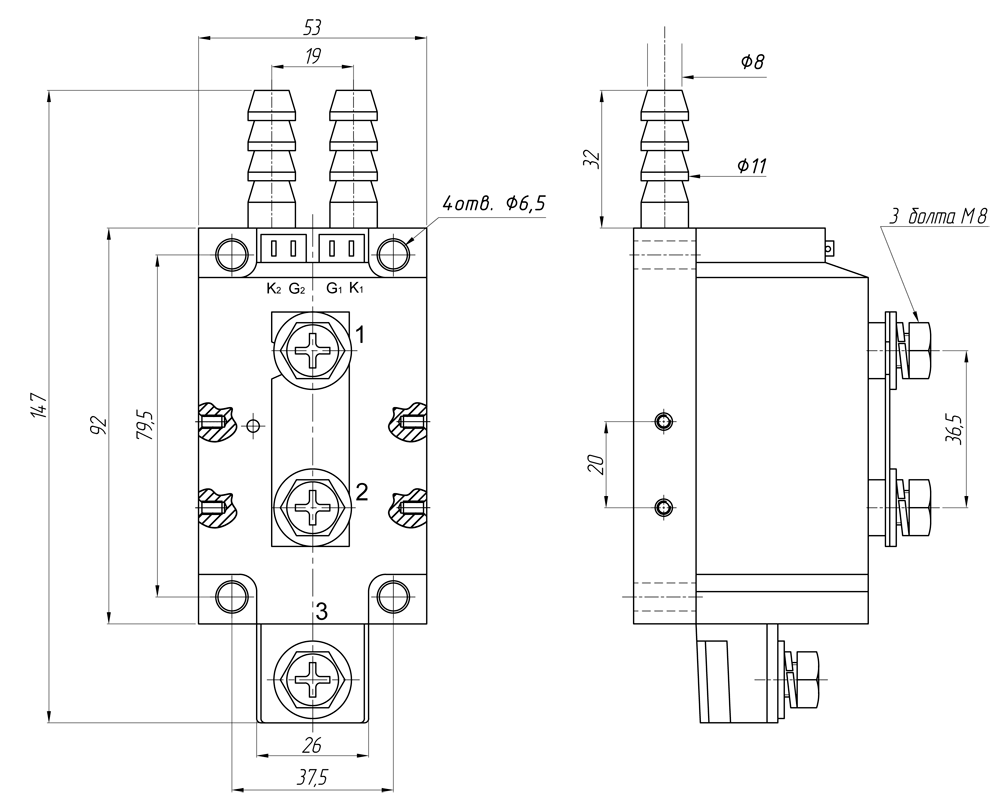

Габаритный чертеж | Скачать |
Характеристики продукта
- Номинальное коммутируемое напряжение 1000 VAC
- Максимально допустимый ток нагрузки 800
- Тип охлаждения водяное
- Количество фаз однофазное
- Тип выходного силового элемента тиристор SCR-типа на керамической подложке
- Номинальное коммутируемое напряжение 1000 VAC
- Тип управляющего сигнала 3...32 VDC
- Максимально допустимый ток нагрузки 800
- Упаковка 1 шт
- Тип корпуса промышленное исполнение с усиленным теплоотводом
- Тип корпуса промышленное исполнение с усиленным теплоотводом
