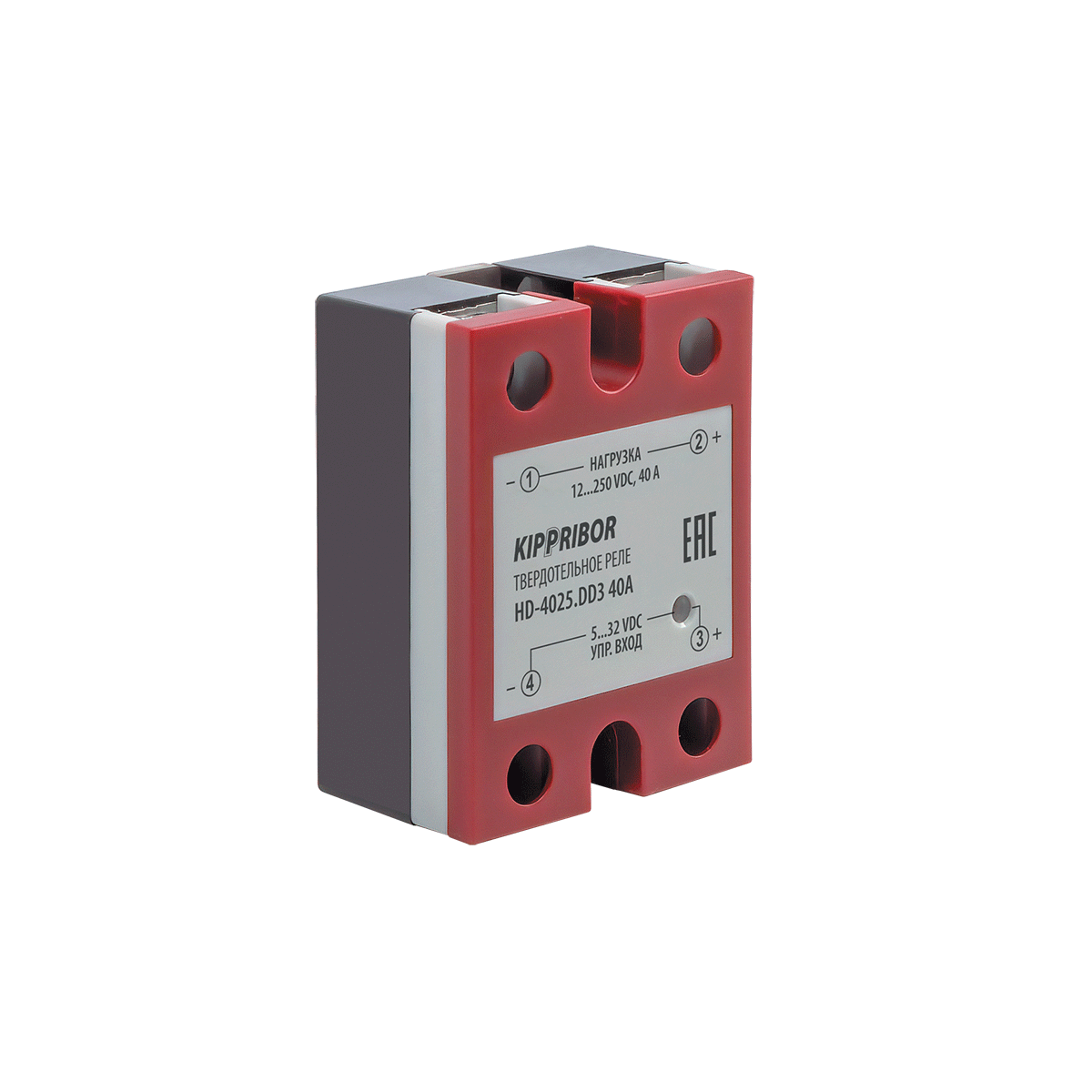

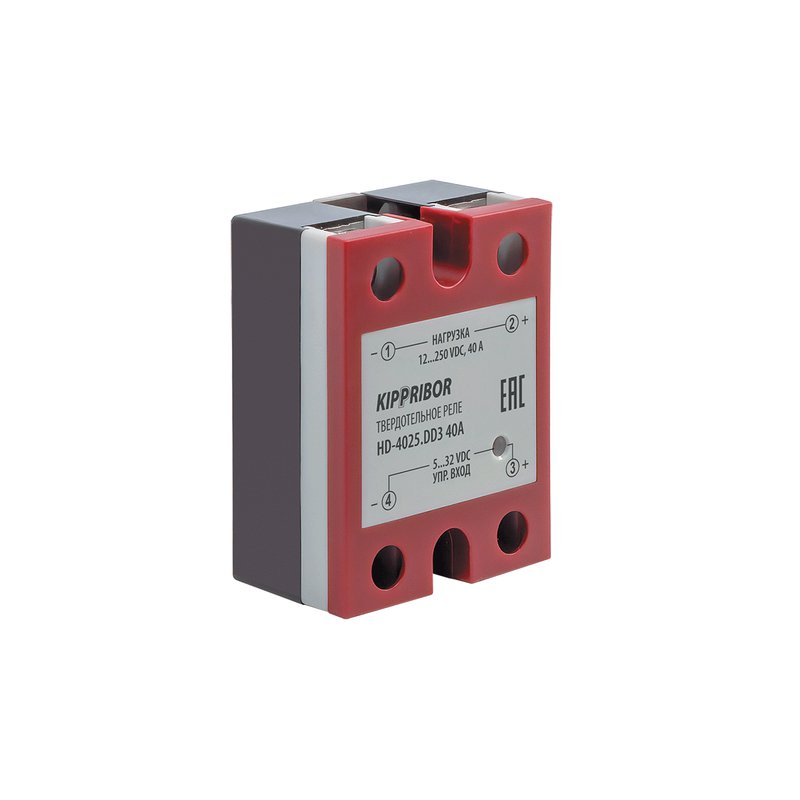

Модификация HD-4025.DD3 [M02], реле твердотельное 1-ф, тип HD, 40 А однофазное 1 шт 5...32 VDC, коммутация напряжения постоянного тока 5...32 VDC, коммутация напряжения постоянного тока 250 VAC 250 VAC 40 стандартный
Модификация HD-4025.DD3 [M02], реле твердотельное 1-ф, тип HD, 40 А однофазное 1 шт 5...32 VDC, коммутация напряжения постоянного тока 5...32 VDC, коммутация напряжения постоянного тока 250 VAC 250 VAC 40 стандартный
Твердотельные реле HD предназначены для коммутации цепей постоянного тока. Они подходят для управления нагрузкой как резистивного, так и индуктивного характера. Отлично выполняют функцию «усиления сигнала» в случае, когда необходи
- Номинальное коммутируемое напряжение 250 VAC
- Тип управляющего сигнала 5...32 VDC, коммутация напряжения постоянного тока
- Количество фаз однофазное
- Максимально допустимый ток нагрузки 40
- Номинальное коммутируемое напряжение 250 VAC
- Тип управляющего сигнала 5...32 VDC, коммутация напряжения постоянного тока
- Упаковка 1 шт
- Тип корпуса стандартный
О продукте
Описание
Твердотельные реле HD предназначены для коммутации цепей постоянного тока. Они подходят для управления нагрузкой как резистивного, так и индуктивного характера. Отлично выполняют функцию «усиления сигнала» в случае, когда необходимо, чтобы один регулятор с небольшой нагрузочной способностью выхода управлял целой группой твердотельных реле.
ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!
Портрет изделия:
- Максимальный ток 40 А
- Рекомендуемый предельный ток: резистивная нагрузка 30 А, индуктивная нагрузка 4 А
- Стандартный типоразмер корпуса
- Тип коммутируемого тока: постоянный ток
- Тип выходных силовых элементов: транзисторы
| Параметр | Значение |
| Коммутируемое напряжение | 12…250 VDC |
| Управляющий сигнал | Дискретный сигнал напряжения 5...32 VDC |
| Максимальное пиковое напряжение | 4 класс (400 VAC) |
| Потребляемый ток вцепи управления | 5…35 мА |
| Падение напряжения нареле в коммутируемой цепи | ≤1,2 VAC |
| Ток утечки вкоммутируемой цепи | ≤10 мА |
| Время переключения реле | ≤5 мс (при частоте 50 Гц) |
Подробнее о технических характеристиках ТТР HD-4025.DD3 [M02] можно узнать по ссылке
