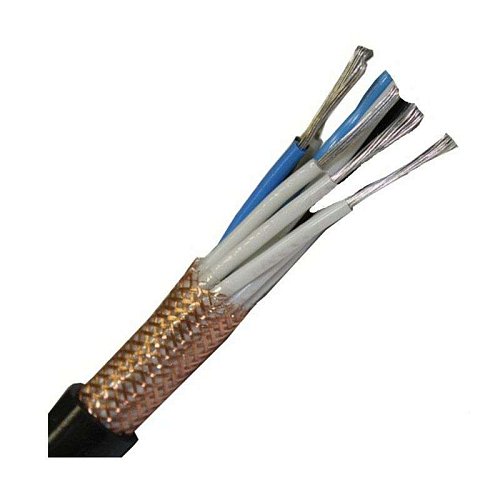

МКЭШ 2Х0,75 монтажный медный кабель для подключения датчиков к вторичным приборам

МКЭШ 2Х0,75 монтажный медный кабель для подключения датчиков к вторичным приборам

МКЭШ 2Х0,75 монтажный медный кабель для подключения датчиков к вторичным приборам

Артикул:40892
МКЭШ 2Х0,75 монтажный медный кабель для подключения датчиков к вторичным приборам купить в Санкт-Петербурге и Москве в компании КАПО ОВЕН
МКЭШ 2Х0,75 монтажный медный кабель для подключения датчиков к вторичным приборам купить в Санкт-Петербурге и Москве в компании КАПО ОВЕН

МКЭШ – это монтажный многожильный кабель с пластмассовой изоляцией. Кабель подходит для подключения датчиков ДТС, ПД, ПДУ с вторичным прибором, а также для питания приборов при постоянном и переменном напряжении сети.

Расшифровк

Для заказа вы можете позвонить по номеру: 8(800)550-67-06

Воспользуйтесь email почтой для заказа: info@owen-kapo.ru

К описанию

    МКЭШ – это монтажный многожильный кабель с пластмассовой изоляцией. Кабель подходит для подключения датчиков ДТС, ПД, ПДУ с вторичным прибором, а также для питания приборов при постоянном и переменном напряжении сети.

    Расшифровка аббревиатуры МКЭШ:

    М – монтажный

    К – капроновая изоляция

    Э – экранированный

    Ш – с элементами полиамидного шелка

    Число жил может быть от 2 до 14, сечение от 0,35 до 0,75 мм2 на номинальное напряжение до 500 В, частотой до 400 Гц.

    Продукция изготовлена в соответствии с ГОСТ 10348-80 «Кабели монтажные многожильные с пластмассовой изоляцией».

    ВНИМАНИЕ! Кабель МКЭШ продаётся кратно 10 метрам!

    Модель

    Конструктивное
    исполнение

    Электрическое
    сопротивление жил
    на 1 км провода, Ом, не более

    Кол-во жил
    и сечение, кв. мм

    Тип схемы
    подключения датчика

    		 Диапазон рабочих температур, 0С

    Внешний
    диаметр, мм
    МКЭШ 2×0,5



    1 – токопроводящие жилы

    (медная луженая проволока)

    2 – изоляция

    (ПВХ пластикат)

    3 – экран

    (медная проволока)

    4 – оболочка (ПВХ пластикат)

    		 40,7 2×0,5 2-проводная -50…+70 7,8
    МКЭШ 2×0,75 25,2 2×0,75 8,7

    МКЭШ 3×0,35

    54,2

    3×0,35

    3-проводная

    7,3

    МКЭШ 3×0,5

    40,7

    3×0,5

    8,0

    МКЭШ 3×0,75

    25,2

    3×0,75

    8,5
    МКЭШ 5×0,35 54,2 5×0,35

    5-проводная

    		 9,0

    МКЭШ 5×0,75

    25,2

    5×0,75

    10,0

    Рекомендация по подключению ДТС без нормирующего преобразователя.

    При выборе типа кабеля к термопреобразователю сопротивления необходимо учитывать, что сопротивление линии связи прибора с датчиком не должно превышать 15 Ом

    Длина линии связи

    Сечение жил кабеля

    до 20 м

    0,35 мм2

    20...50 м

    0,5 мм2

    50...100 м

    0,75 мм2
