КК-02 клеммная коробка для подключения погружных уровнемеров и подвесных сигнализаторов

Особенность клеммных коробок КК-01 и КК-02 заключается в наличии вентиляционного отверстия, защищённого мембраной FM PFE. Вентиляционное отверстие обеспечивает корректную работу сенсора избыточного давления, находящегося внутри погружных датчиков уровня и связанных с клеммной коробкой посредством атмосферной капиллярной трубкой в гидрометрическом кабеле датчика.

Подключение кабеля через коробки КК-01 и КК-02 предотвращает попадание конденсата в трубку опорного атмосферного давления и окисление контактов коммутации информационных линий.

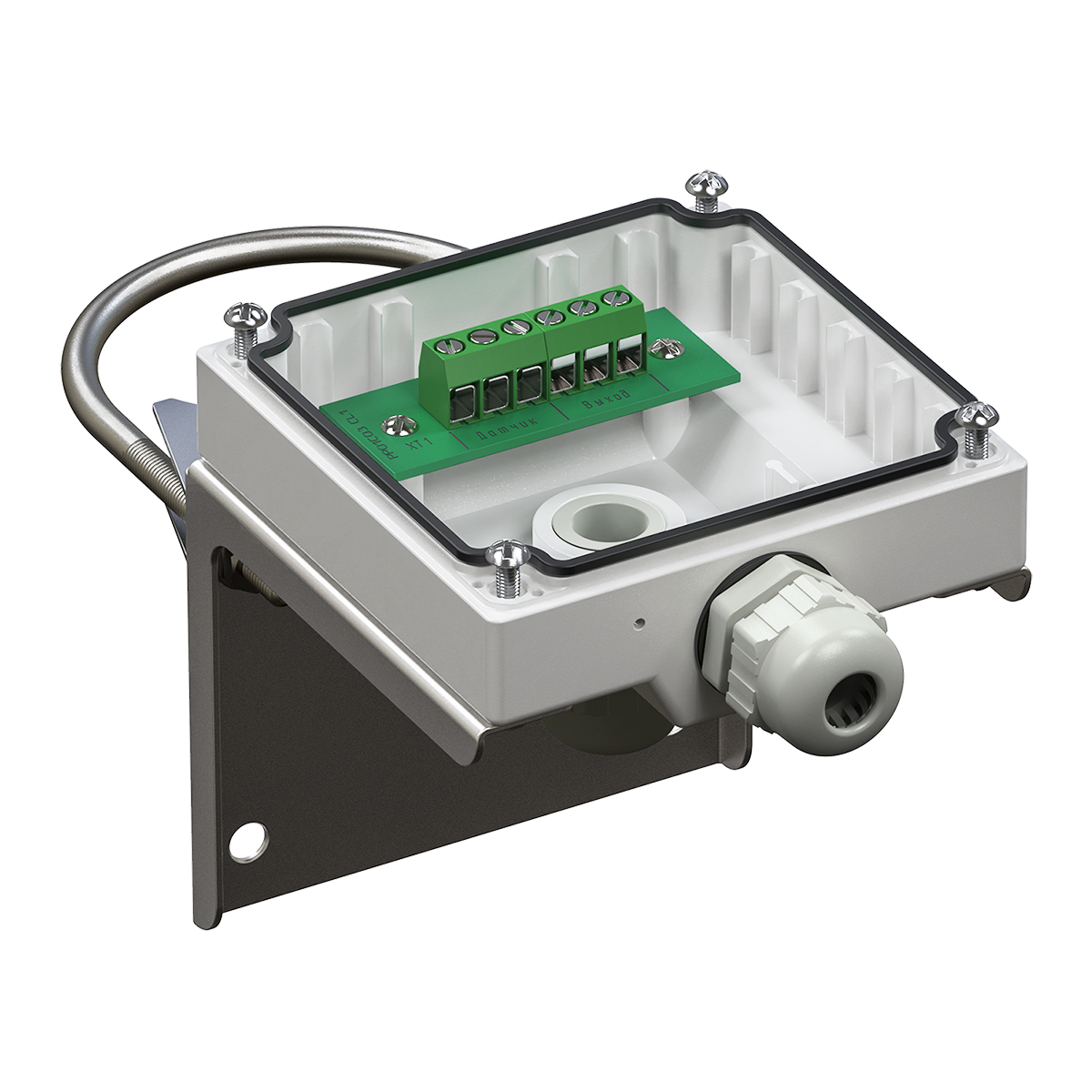

Конструкция клеммной коробки КК-01 позволяет закрепить её как на стене, так и на трубе. Исполнение этой модификации подходит не только для погружных уровнемеров, но и для любых подвесных сигнализаторов уровня, например, ПСУ-1.

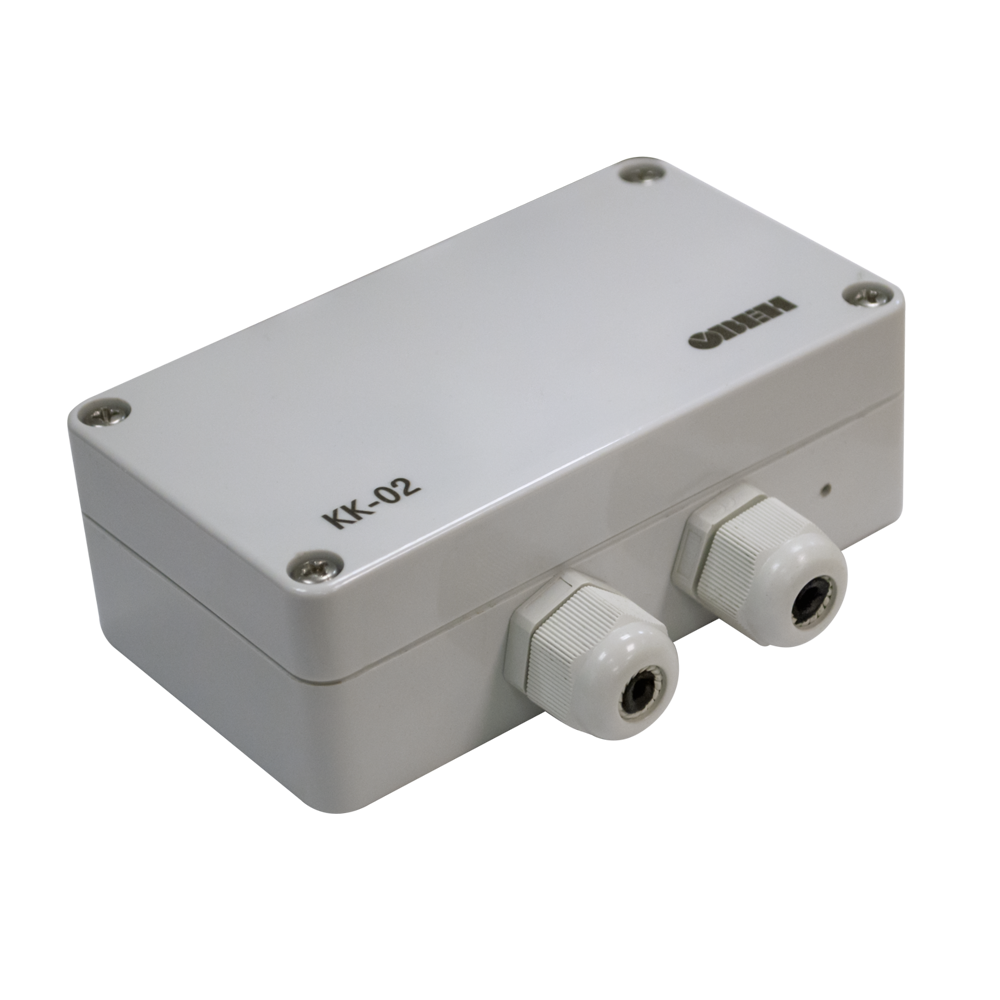

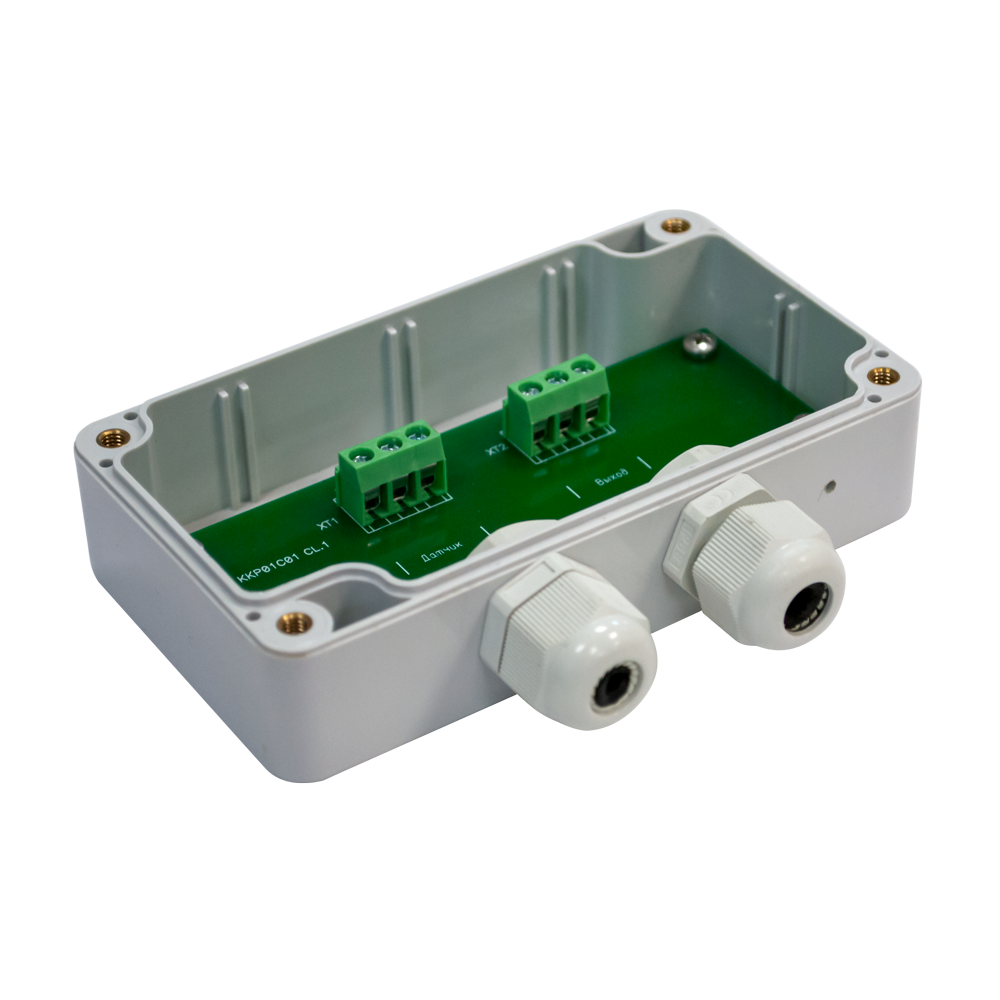

Конструкция клеммной коробки КК-02 позволяет осуществлять крепление на стене. Исполнение КК-02, как и КК-01, рекомендуется к использованию совместно с любыми погружными преобразователями гидростатического давления с гидрометрическим кабелем, например, ПД100И модели 167 или модели 1х7.

Технические характеристики

• Количество сигнальных линий: 1 (4…20 мА).
• Корпус пластиковый.
• Кабельный ввод: M16×1,5.
• Материал: полиамид.
• Уплотнение: NBR.
• Степень пылевлагозащиты: IP65.
• Сечение проводов до 2,5 мм².
• Диаметр зажимаемого кабеля 4…8 мм.
• Вес КК-01 – 220 грамм.
• Вес КК-02 – 140 грамм.

Схемы подключения ПСУ-1 к КК-01

Схема подключения подвесного сигнализатора ПСУ-1 с НО-контактом

Схема подключения подвесного сигнализатора ПСУ-1 с НЗ-контактом

Схемы подключения ПД100И-167 и ПД100И-1х7 к КК-01 и КК-02

Схемы соединения КК-01

Схемы соединения КК-02

Габаритные и присоединительные размеры

Габаритные размеры КК-01

Габаритные размеры КК-02

Примеры монтажа

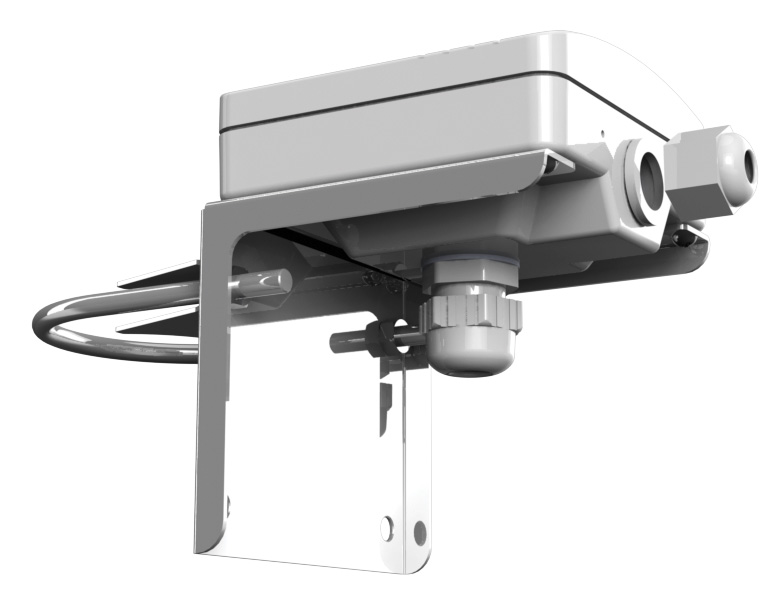

Монтаж клеммной коробки КК-01

Монтаж клеммной коробки КК-02
