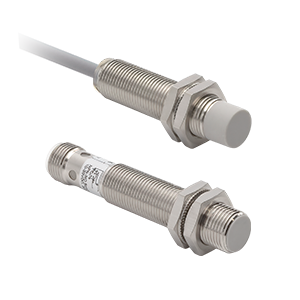

LA12-60.2A2.U7.K KIPPRIBOR бесконтактный индуктивный датчик
LA12-60.2A2.U7.K KIPPRIBOR бесконтактный индуктивный датчик
Индуктивные бесконтактные выключатели KIPPRIBOR серии LA – это датчики, выполненные в цилиндрическом корпусе, реагирующие на приближение металлического предмета (объекта) к их чувствительной части. Чувств
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Воспользуйтесь email почтой для заказа: info@owen-kapo.ru
Индуктивные бесконтактные выключатели KIPPRIBOR серии LA – это датчики, выполненные в цилиндрическом корпусе, реагирующие на приближение металлического предмета (объекта) к их чувствительной части. Чувствительная часть индуктивного датчика KIPPRIBOR серии LA расположена с торца и защищена пластиковым колпачком. Номинальное расстояние срабатывания (Sn) датчиков LA зависит от модификации и может составлять 2, 4, 5, 8, 10, 15 мм.
К основным особенностям индуктивных датчиков серии LA можно отнести их способность реагировать исключительно на металлические объекты при отсутствии механического контакта с объектом (т.е. на расстоянии). Эта особенность позволяет применять датчики серии LA для мониторинга промежуточных или конечных положений металлических частей, узлов и механизмов. Частота переключения индуктивных датчиков KIPPRIBOR серии LA достаточно высока, что позволяет успешно применять их как первичные датчики скорости в комплексе со счетчиками импульсов и тахометрами.
Наиболее широко индуктивные выключатели используются как альтернатива механическим концевым выключателям. Отсутствие трущихся и подвижных деталей в датчиках KIPPRIBOR серии LA, а также их способность бесконтактно реагировать на объект, увеличивает ресурс работы отдельных узлов и повышает степень надежности оборудования.
Диаметр корпуса 8 мм
| Напряжение питания | Схема подключения | Коммутационная функция | Номинальное расстояние срабатывания | Максимальная частота срабатывания | Модификация |
| Утапливаемое исполнение | |||||
| 10…30 VDC | NPN 3-проводная | NO | 1 мм | 500 Гц | LA08-45.1N1.U1.K |
| NC | LA08-45.1N2.U1.K | ||||
| NPN 4-проводная | NO+NC | LA08-45.1N4.U1.K | |||
| PNP 3-проводная | NO | LA08-45.1P1.U1.K | |||
| NC | LA08-45.1P2.U1.K | ||||
| PNP 4-проводная | NO+NC | LA08-45.1P4.U1.K | |||
| Неутапливаемое исполнение | |||||
| 10…30 VDC | NPN 3-проводная | NO | 2 мм | 300 Гц | LA08M-45.2N1.U1.K |
| NC | LA08M-45.2N2.U1.K | ||||
| NPN 4-проводная | NO+NC | LA08M-45.2N4.U1.K | |||
| PNP 3-проводная | NO | LA08M-45.2P1.U1.K | |||
| NC | LA08M-45.2P2.U1.K | ||||
| PNP 4-проводная | NO+NC | LA08M-45.2P4.U1.K | |||
Диаметр корпуса 12 мм с кабельным выводом
| Напряжение питания | Схема подключения | Коммутационная функция | Номинальное расстояние срабатывания | Максимальная частота срабатывания | Модификация |
| Утапливаемое исполнение, стандартное расстояние срабатывания | |||||
| 10…30 VDC | NPN 3-проводная | NO | 2 мм | 2 кГц | LA12-50.2N1.U1.K |
| NC | LA12-50.2N2.U1.K | ||||
| NPN 4-проводная | NO+NC | LA12-50.2N4.U1.K | |||
| PNP 3-проводная | NO | LA12-50.2P1.U1.K | |||
| NC | LA12-50.2P2.U1.K | ||||
| NPN 4-проводная | NO+NC | LA12-50.2P4.U1.K | |||
| 10…60 VDC | 2-проводная | NO | LA12-50.2D1.U4.K | ||
| NC | LA12-50.2D2.U4.K | ||||
| 20...250 VАС | 3-проводная | NO | 25 кГц | LA12-60.2A1.U7.K | |
| NC | LA12-60.2A2.U7.K | ||||
| Утапливаемое исполнение, увеличенное расстояние срабатывания | |||||
| 10…30 VDC | NPN 3-проводная | NO | 4 мм | 1 кГц | LA12-50.4N1.U1.K |
| NC | LA12-50.4N2.U1.K | ||||
| NPN 4-проводная | NO+NC | LA12-50.4N4.U1.K | |||
| PNP 3-проводная | NO | LA12-50.4P1.U1.K | |||
| NC | LA12-50.4P2.U1.K | ||||
| NPN 4-проводная | NO+NC | LA12-50.4P4.U1.K | |||
| 10…60 VDC | 2-проводная | NO | LA12-50.4D1.U4.K | ||
| NC | LA12-50.4D2.U4.K | ||||
| 20...250 VАС | 3-проводная | NO | 25 кГц | LA12-60.4A1.U7.K | |
| NC | LA12-60.4A2.U7.K | ||||
| Неутапливаемое исполнение, увеличенное расстояние срабатывания | |||||
| 10…30 VDC | NPN 3-проводная | NO | 4 мм | 1 кГц | LA12M-50.4N1.U1.K |
| NC | LA12M-50.4N2.U1.K | ||||
| NPN 4-проводная | NO+NC | LA12M-50.4N4.U1.K | |||
| PNP 3-проводная | NO | LA12M-50.4P1.U1.K | |||
| NC | LA12M-50.4P2.U1.K | ||||
| PNP 4-проводная | NO+NC | LA12M-50.4P4.U1.K | |||
| 10…60 VDC | 2-проводная | NO | LA12M-50.4D1.U4.K | ||
| NC | LA12M-50.4D2.U4.K | ||||
| 20...250 VАС | 3-проводная | NO | 25 кГц | LA12M-60.4A1.U7.K | |
| NC | LA12M-60.4A2.U7.K | ||||
| Неутапливаемое исполнение, увеличенное расстояние срабатывания | |||||
| 10…30 VDC | NPN 3-проводная | NO | 8 мм | 1 кГц | LA12M-50.8N1.U1.K |
| NC | LA12M-50.8N2.U1.K | ||||
| NPN 4-проводная | NO+NC | LA12M-50.8N4.U1.K | |||
| PNP 3-проводная | NO | LA12M-50.8P1.U1.K | |||
| NC | LA12M-50.8P2.U1.K | ||||
| PNP 4-проводная | NO+NC | LA12M-50.8P4.U1.K | |||
| 10…60 VDC | 2-проводная | NO | LA12M-50.8D1.U4.K | ||
| NC | LA12M-50.8D2.U4.K | ||||
| 20...250 VАС | 3-проводная | NO | 25 кГц | LA12M-60.8A1.U7.K | |
| NC | LA12M-60.8A2.U7.K | ||||
Диаметр корпуса 12 мм с разъёмом M12 (male)
| Напряжение питания | Схема подключения | Коммутационная функция | Номинальное расстояние срабатывания | Максимальная частота срабатывания | Модификация |
| Утапливаемое исполнение, стандартное расстояние срабатывания | |||||
| 10…30 VDC | NPN 3-проводная | NO | 2 мм | 2 кГц | LA12-68.2N1.U1.E |
| NC | LA12-68.2N2.U1.E | ||||
| NPN 4-проводная | NO+NC | LA12-68.2N4.U1.E | |||
| PNP 3-проводная | NO | LA12-68.2P1.U1.E | |||
| NC | LA12-68.2P2.U1.E | ||||
| NPN 4-проводная | NO+NC | LA12-68.2P4.U1.E | |||
| 10…60 VDC | 2-проводная | NO | LA12-68.2D1.U4.E | ||
| NC | LA12-68.2D2.U4.E | ||||
| Утапливаемое исполнение, увеличенное расстояние срабатывания | |||||
| 10…30 VDC | NPN 3-проводная | NO | 4 мм | 1 кГц | LA12-68.4N1.U1.E |
| NC | LA12-68.4N2.U1.E | ||||
| NPN 4-проводная | NO+NC | LA12-68.4N4.U1.E | |||
| PNP 3-проводная | NO | LA12-68.4P1.U1.E | |||
| NC | LA12-68.4P2.U1.E | ||||
| NPN 4-проводная | NO+NC | LA12-68.4P4.U1.E | |||
| 10…60 VDC | 2-проводная | NO | LA12-68.4D1.U4.E | ||
| NC | LA12-68.4D2.U4.E | ||||
| Неутапливаемое исполнение, увеличенное расстояние срабатывания | |||||
| 10…30 VDC | NPN 3-проводная | NO | 4 мм | 1 кГц | LA12M-68.4N1.U1.E |
| NC | LA12M-68.4N2.U1.E | ||||
| NPN 4-проводная | NO+NC | LA12M-68.4N4.U1.E | |||
| PNP 3-проводная | NO | LA12M-68.4P1.U1.E | |||
| NC | LA12M-68.4P2.U1.E | ||||
| PNP 4-проводная | NO+NC | LA12M-68.4P4.U1.E | |||
| 10…60 VDC | 2-проводная | NO | LA12M-68.4D1.U4.E | ||
| NC | LA12M-68.4D2.U4.E | ||||
| Неутапливаемое исполнение, увеличенное расстояние срабатывания | |||||
| 10…30 VDC | NPN 3-проводная | NO | 8 мм | 1 кГц | LA12M-68.8N1.U1.E |
| NC | LA12M-68.8N2.U1.E | ||||
| NPN 4-проводная | NO+NC | LA12M-68.8N4.U1.E | |||
| PNP 3-проводная | NO | LA12M-68.8P1.U1.E | |||
| NC | LA12M-68.8P2.U1.E | ||||
| PNP 4-проводная | NO+NC | LA12M-68.8P4.U1.E | |||
| 10…60 VDC | 2-проводная | NO | LA12M-68.8D1.U4.E | ||
| NC | LA12M-68.8D2.U4.E | ||||
Диаметр корпуса 18 мм
| Напряжение питания | Схема подключения | Коммутационная функция | Номинальное расстояние срабатывания | Максимальная частота срабатывания | Модификация |
| Утапливаемое исполнение | |||||
| 10…30 VDC | NPN 3-проводная | NO | 5 мм | 1 кГц | LA18-55.5N1.U1.K |
| NC | LA18-55.5N2.U1.K | ||||
| NPN 4-проводная | NO+NC | LA18-55.5N4.U1.K | |||
| PNP 3-проводная | NO | LA18-55.5P1.U1.K | |||
| NC | LA18-55.5P2.U1.K | ||||
| PNP 4-проводная | NO+NC | LA18-55.5P4.U1.K | |||
| 10…60 VDC | 2-проводная | NO | LA18-55.5D1.U4.K | ||
| NC | LA18-55.5D2.U4.K | ||||
| 20…250 VAC | 3-проводная(2) | NO | 25 Гц | LA18-55.5A1.U7.K | |
| NC | LA18-55.5A2.U7.K | ||||
| 10…30 VDC | NPN 3-проводная | NO | 8 мм | 500 Гц | LA18-55.8N1.U1.K |
| NC | LA18-55.8N2.U1.К | ||||
| NPN 4-проводная | NO+NC | LA18-55.8N4.U1.К | |||
| PNP 3-проводная | NO | LA18-55.8P1.U1.K | |||
| NC | LA18-55.8P2.U1.K | ||||
| PNP 4-проводная | NO+NC | LA18-55.8P4.U1.K | |||
| 10…60 VDC | 2-проводная | NO | LA18-55.8D1.U7.К | ||
| NC | LA18-55.8D2.U7.K | ||||
| 20…250 VAC | 3-проводная(2) | NO | 25 Гц | LA18-55.8A1.U7.К | |
| NC | LA18-55.8А2.U7.К | ||||
| Неутапливаемое исполнение | |||||
| 10…30 VDC | NPN 3-проводная | NO | 8 мм | 500 Гц | LA18M-55.8N1.U1.K |
| NC | LA18M-55.8N2.U1.K | ||||
| NPN 4-проводная | NO+NC | LA18M-55.8N4.U1.K | |||
| PNP 3-проводная | NO | LA18M-55.8P1.U1.K | |||
| NC | LA18M-55.8P2.U1.K | ||||
| PNP 4-проводная | NO+NC | LA18M-55.8P4.U1.K | |||
| 10…60 VDC | 2-проводная | NO | LA18M-55.8D1.U4.K | ||
| NC | LA18M-55.8D2.U4.K | ||||
| 20…250 VAC | 3-проводная(2) | NO | 25 Гц | LA18M-55.8A1.U7.K | |
| NC | LA18M-55.8A2.U7.K | ||||
| 10…30 VDC | NPN 3-проводная | NO | 16 мм | 150 Гц | LA18M-55.16N1.U1.К |
| NC | LA18M-55.16N2.U1.К | ||||
| NPN 4-проводная | NO+NC | LA18M-55.16N4.U1.К | |||
| PNP 3-проводная | NO | LA18M-55.16P1.U1.К | |||
| NC | LA18M-55.16P2.U1.К | ||||
| PNP 4-проводная | NO+NC | LA18M-55.16P4.U1.К | |||
| 10…60 VDC | 2-проводная | NO | LA18M-55.16D1.U7.К | ||
| NC | LA18M-55.16D2.U7.К | ||||
| 20…250 VAC | 3-проводная(2) | NO | 25 Гц | LA18M-55.16A1.U7.К | |
| NC | LA18M-55.16A2.U7.К | ||||
Диаметр корпуса 18 мм с разъёмом M12 (male)
| Напряжение питания | Схема подключения | Коммутационная функция | Номинальное расстояние срабатывания | Максимальная частота срабатывания | Модификация |
| Утапливаемое исполнение | |||||
| 10…30 VDC | NPN 3-проводная | NO | 5 мм | 1 кГц | LA18-80.5N1.U1.E |
| NC | LA18-80.5N2.U1.E | ||||
| NPN 4-проводная | NO+NC | LA18-80.5N4.U1.E | |||
| PNP 3-проводная | NO | LA18-80.5P1.U1.E | |||
| NC | LA18-80.5P2.U1.E | ||||
| PNP 4-проводная | NO+NC | LA18-80.5P4.U1.E | |||
| 10…60 VDC | 2-проводная | NO | LA18-80.5D1.U4.E | ||
| NC | LA18-80.5D2.U4.E | ||||
| 10…30 VDC | NPN 3-проводная | NO | 8 мм | 500 Гц | LA18-80.8N1.U1.E |
| NC | LA18-80.8N2.U1.E | ||||
| NPN 4-проводная | NO+NC | LA18-80.8N4.U1.E | |||
| PNP 3-проводная | NO | LA18-80.8P1.U1.E | |||
| NC | LA18-80.8P2.U1.E | ||||
| PNP 4-проводная | NO+NC | LA18-80.8P4.U1.E | |||
| 10…60 VDC | 2-проводная | NO | LA18-80.8D1.U4.E | ||
| NC | LA18-80.8D2.U4.E | ||||
| Неутапливаемое исполнение | |||||
| 10…30 VDC | NPN 3-проводная | NO | 8 мм | 500 Гц | LA18М-80.8N1.U1.E |
| NC | LA18М-80.8N2.U1.E | ||||
| NPN 4-проводная | NO+NC | LA18М-80.8N4.U1.E | |||
| PNP 3-проводная | NO | LA18М-80.8P1.U1.E | |||
| NC | LA18М-80.8P2.U1.E | ||||
| PNP 4-проводная | NO+NC | LA18М-80.8P4.U1.E | |||
| 10…60 VDC | 2-проводная | NO | LA18М-80.8D1.U4.E | ||
| NC | LA18М-80.8D2.U4.E | ||||
| 10…30 VDC | NPN 3-проводная | NO | 16 мм | 150Гц | LA18М-80.16N1.U1.E |
| NC | LA18М-80.16N2.U1.E | ||||
| NPN 4-проводная | NO+NC | LA18М-80.16N4.U1.E | |||
| PNP 3-проводная | NO | LA18М-80.16P1.U1.E | |||
| NC | LA18М-80.16P2.U1.E | ||||
| PNP 4-проводная | NO+NC | LA18М-80.16P4.U1.E | |||
| 10…60 VDC | 2-проводная | NO | LA18М-80.16D1.U4.E | ||
| NC | LA18М-80.16D2.U4.E | ||||
(2) – третий провод используется для заземления корпуса.
Диаметр корпуса 30 мм
| Напряжение питания | Схема подключения | Коммутационная функция | Номинальное расстояние срабатывания | Максимальная частота срабатывания | Модификация |
| Утапливаемое исполнение | |||||
| 10…30 VDC | NPN 3-проводная | NO | 10 мм | 300 Гц | LA30-55.10N1.U1.K |
| NC | LA30-55.10N2.U1.K | ||||
| NPN 4-проводная | NO+NC | LA30-55.10N4.U1.K | |||
| PNP 3-проводная | NO | LA30-55.10P1.U1.K | |||
| NC | LA30-55.10P2.U1.K | ||||
| PNP 4-проводная | NO+NC | LA30-55.10P4.U1.K | |||
| 10…60 VDC | 2-проводная | NO | LA30-55.10D1.U4.K | ||
| NC | LA30-55.10D2.U4.K | ||||
| 20…250 VAC | 3-проводная(2) | NO | 25 Гц | LA30-80.10A1.U7.K | |
| NC | LA30-80.10A2.U7.K | ||||
| 10…30 VDC | NPN 3-проводная | NO | 16 мм | 500 Гц | LA30-55.16N1.U1.K |
| NC | LA30-55.16N2.U1.К | ||||
| NPN 4-проводная | NO+NC | LA30-55.16N4.U1.К | |||
| PNP 3-проводная | NO | LA30-55.16P1.U1.K | |||
| NC | LA30-55.16P2.U1.K | ||||
| PNP 4-проводная | NO+NC | LA30-55.16P4.U1.K | |||
| 10…60 VDC | 2-проводная | NO | LA30-55.16D1.U7.К | ||
| NC | LA30-55.16D2.U7.K | ||||
| 20…250 VAC | 3-проводная | NO | 25 Гц | LA30-55.16A1.U7.К | |
| NC | LA30-55.16А2.U7.К | ||||
| Неутапливаемое исполнение | |||||
| 10…30 VDC | NPN 3-проводная | NO | 15 мм | 150 Гц | LA30M-55.15N1.U1.K |
| NC | LA30M-55.15N2.U1.K | ||||
| NPN 4-проводная | NO+NC | LA30M-55.15N4.U1.K | |||
| PNP 3-проводная | NO | LA30M-55.15P1.U1.K | |||
| NC | LA30M-55.15P2.U1.K | ||||
| NPN 4-проводная | NO+NC | LA30M-55.15P4.U1.K | |||
| 10…60 VDC | 2-проводная | NO | LA30M-55.15D1.U4.K | ||
| NC | LA30M-55.15D2.U4.K | ||||
| 20…250 VAC | 3-проводная(2) | NO | 25 Гц | LA30M-80.15A1.U7.K | |
| NC | LA30M-80.15A2.U7.K | ||||
| 10…30 VDC | NPN 3-проводная | NO | 25 мм | 150 Гц | LA30M-55.25N1.U1.К |
| NC | LA30M-55.25N2.U1.К | ||||
| NPN 4-проводная | NO+NC | LA30M-55.25N4.U1.К | |||
| PNP 3-проводная | NO | LA30M-55.25P1.U1.К | |||
| NC | LA30M-55.25P2.U1.К | ||||
| PNP 4-проводная | NO+NC | LA30M-55.25P4.U1.К | |||
| 10…60 VDC | 2-проводная | NO | LA30M-55.25D1.U7.К | ||
| NC | LA30M-55.25D2.U7.К | ||||
| 20…250 VAC | 3-проводная | NO | 25 Гц | LA30M-55.25A1.U7.К | |
| NC | LA30M-55.25A2.U7.К | ||||
Диаметр корпуса 30 мм с разъёмом M12 (male)
| Напряжение питания | Схема подключения | Коммутационная функция | Номинальное расстояние срабатывания | Максимальная частота срабатывания | Модификация |
| Утапливаемое исполнение | |||||
| 10…30 VDC | NPN 3-проводная | NO | 10 мм | 1 кГц | LAЗ0-80.10N1.U1.E |
| NC | LAЗ0-80.10N2.U1.E | ||||
| NPN 4-проводная | NO+NC | LAЗ0-80.10N4.U1.E | |||
| PNP 3-проводная | NO | LAЗ0-80.10P1.U1.E | |||
| NC | LAЗ0-80.10P2.U1.E | ||||
| PNP 4-проводная | NO+NC | LAЗ0-80.10P4.U1.E | |||
| 10…60 VDC | 2-проводная | NO | LAЗ0-80.10D1.U4.E | ||
| NC | LAЗ0-80.10D2.U4.E | ||||
| 10…30 VDC | NPN 3-проводная | NO | 16 мм | 500Гц | LAЗ0-80.16N1.U1.E |
| NC | LAЗ0-80.16N2.U1.E | ||||
| NPN 4-проводная | NO+NC | LAЗ0-80.16N4.U1.E | |||
| PNP 3-проводная | NO | LAЗ0-80.16P1.U1.E | |||
| NC | LAЗ0-80.16P2.U1.E | ||||
| PNP 4-проводная | NO+NC | LAЗ0-80.16P4.U1.E | |||
| 10…60 VDC | 2-проводная | NO | LAЗ0-80.16D1.U4.E | ||
| NC | LAЗ0-80.16D2.U4.E | ||||
| Неутапливаемое исполнение | |||||
| 10…30 VDC | NPN 3-проводная | NO | 15 мм | 500 Гц | LAЗ0M-80.15N1.U1.Е |
| NC | LAЗ0M-80.15N2.U1.Е | ||||
| NPN 4-проводная | NO+NC | LAЗ0M-80.15N4.U1.Е | |||
| PNP 3-проводная | NO | LAЗ0M-80.15P1.U1.Е | |||
| NC | LAЗ0M-80.15P2.U1.Е | ||||
| PNP 4-проводная | NO+NC | LAЗ0M-80.15P4.U1.Е | |||
| 10…60 VDC | 2-проводная | NO | LAЗ0M-80.15D1.U4.Е | ||
| NC | LAЗ0M-80.15D2.U4.Е | ||||
| 10…30 VDC | NPN 3-проводная | NO | 25 мм | 150Гц | LAЗ0M-80.25N1.U1.Е |
| NC | LAЗ0M-80.25N2.U1.Е | ||||
| NPN 4-проводная | NO+NC | LAЗ0M-80.25N4.U1.Е | |||
| PNP 3-проводная | NO | LAЗ0M-80.25P1.U1.Е | |||
| NC | LAЗ0M-80.25P2.U1.Е | ||||
| PNP 4-проводная | NO+NC | LAЗ0M-80.25P4.U1.Е | |||
| 10…60 VDC | 2-проводная | NO | LAЗ0M-80.25D1.U4.Е | ||
| NC | LAЗ0M-80.25D2.U4.Е | ||||
(2) – третий провод используется для заземления корпуса.
Модификации индуктивных датчиков KIPPRIBOR серии LA с разъемом
| Напряжение питания | Схема подключения | Коммутационная функция | Номинальное расстояние срабатывания | Максимальная частота срабатывания | Модификация |
| Утапливаемое исполнение | |||||
| 10…30 VDC | NPN 3-проводная | NO | 2 мм | 2 кГц | LA12-68.2N1.U1.E |
| NC | LA12-68.2N2.U1.E | ||||
| NPN 4-проводная | NO+NC | LA12-68.2N4.U1.E | |||
| PNP 3-проводная | NO | LA12-68.2P1.U1.E | |||
| NC | LA12-68.2P2.U1.E | ||||
| PNP 4-проводная | NO+NC | LA12-68.2P4.U1.E | |||
| 10…60 VDC | 2-проводная | NO | LA12-68.2D1.U4.E | ||
| NC | LA12-68.2D2.U4.E | ||||
| Неутапливаемое исполнение | |||||
| 10…30 VDC | NPN 3-проводная | NO | 4 мм | 1 кГц | LA12M-68.4N1.U1.E |
| NC | LA12M-68.4N2.U1.E | ||||
| NPN 4-проводная | NO+NC | LA12M-68.4N4.U1.E | |||
| PNP 3-проводная | NO | LA12M-68.4P1.U1.E | |||
| NC | LA12M-68.4P2.U1.E | ||||
| PNP 4-проводная | NO+NC | LA12M-68.4P4.U1.E | |||
| 10…60 VDC | 2-проводная | NO | LA12M-68.4D1.U4.E | ||
| NC | LA12M-68.4D2.U4.E | ||||
