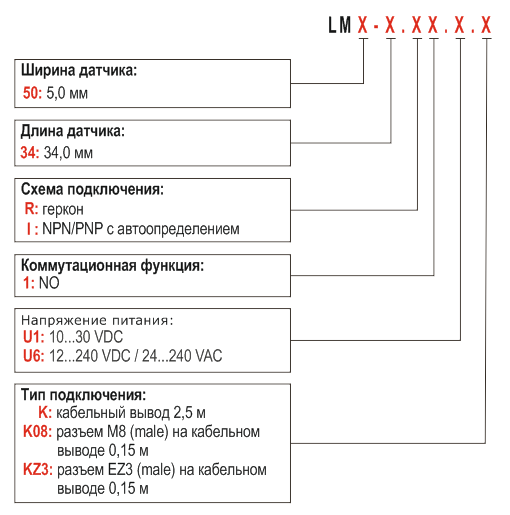

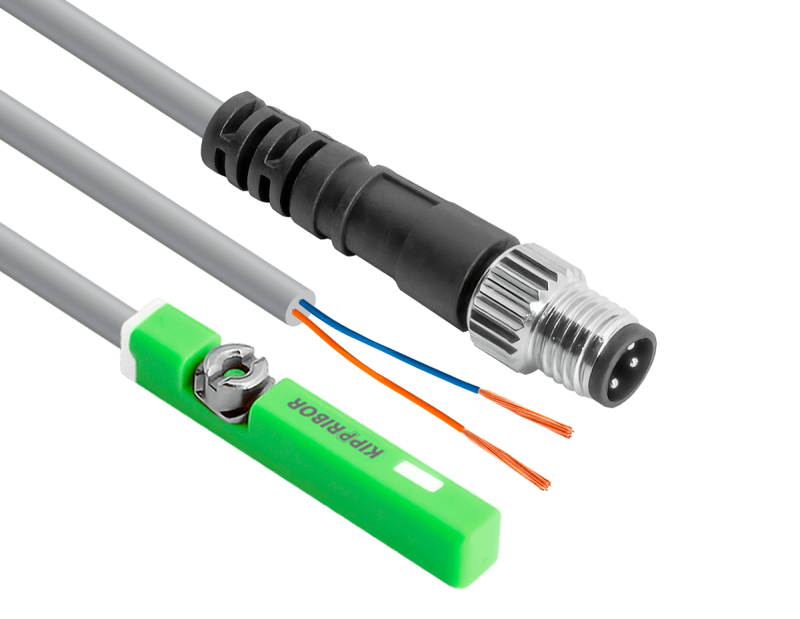

LM50-34.R1.U1.K KIPPRIBOR магнитный датчик

Магнитные датчики KIPPRIBOR серии LM50 контролируют промежуточные и конечные положения поршня пневматического цилиндра.

Датчик формирует дискретный сигнал о положении поршня, что позволяет автоматизировать оборудование, на котором установлен пневмоцилиндр.

Датчики KIPPRIBOR серии LM50 применяют при автоматизации станков в машиностроении, пищевой и деревообрабатывающей промышленности, а также в оборудовании для производства пластиковых окон.

Датчики KIPPRIBOR серии LM50 подходят для пневмоцилиндров Festo, KIPVALVE, SMC, Camozzi, Pneumax.

Особенности магнитных датчиков KIPPRIBOR LM50

• Совместимы с тремя типами цилиндров: с круглой гильзой, со стяжными шпильками или с Т-образным пазом.
• Типовые разъёмы М8 и EZ3 магнитных датчиков KIPPRIBOR обеспечивают лёгкую замену и безошибочное подключение.
• Соединители и монтажные наборы KIPPRIBOR значительно упрощают монтаж и подключение датчиков.
• Прочный износостойкий корпус с винтовым зажимом обеспечивает надежную фиксацию датчиков даже на вибронагруженном оборудовании.
• Маслостойкие материалы корпуса и кабеля, высокая допустимая температура эксплуатации, корпус со степенью защиты IP67 позволяют использовать датчики в тяжелых промышленных условиях.
• Яркий дизайн и светодиодная индикация облегчают визуальный контроль за датчиком в процессе эксплуатации и настройки.

Принцип действия магнитных датчиков KIPPRIBOR серии LM50

Принцип работы герконовых и магниторезистивных датчиков одинаков. На поршне цилиндра установлено магнитное кольцо. В момент приближения поршня с магнитным кольцом к датчику чувствительный элемент реагирует на магнитное поле, и выход датчика замыкается. Одновременно с замыканием выхода включается светодиод, сигнализируя о срабатывании датчика.

Применение магнитных датчиков KIPPRIBOR серии LM50

Функциональная схема применения магнитных датчиков KIPPRIBOR серии LM50 на примере установки для запайки стаканчиков крышками из фольги

Описание работы:

1. Контроллер подаёт команду «вниз» на пневмораспределитель.
2. Пневмораспределитель срабатывает и впускает воздух в цилиндр.
3. Поршень цилиндра опускается. Срабатывает датчик нижнего положения, и контроллер получает сигнал «Поршень в нижнем положении».
4. Контроллер подаёт команду «вверх» на пневмораспределитель.
5. Поршень цилиндра поднимается в исходное положение. Датчик верхнего положения фиксирует возврат поршня, даёт сигнал контроллеру.

Достоинства и недостатки герконовых и магниторезистивных датчиков
