2-конт. реле, 12VDC, ток 5А 1 шт

2-конт. реле, 12VDC, ток 5А 1 шт

2-конт. реле, 12VDC, ток 5А 1 шт

Промежуточные реле могут служить как множитель контактов в цепях управления, например, если необходимо произвести замыкание/размыкание нескольких взаимосвязанных цепей одновременно. А также, как усилитель управляющих сигналов, например, если

К описанию
  • Упаковка 1 шт
Все характеристики

О продукте

Описание

Промежуточные реле могут служить как множитель контактов в цепях управления, например, если необходимо произвести замыкание/размыкание нескольких взаимосвязанных цепей одновременно. А также, как усилитель управляющих сигналов, например, если необходимо обеспечить контроль над более мощным устройством, которое коммутирует в цепях большие значения силы тока.

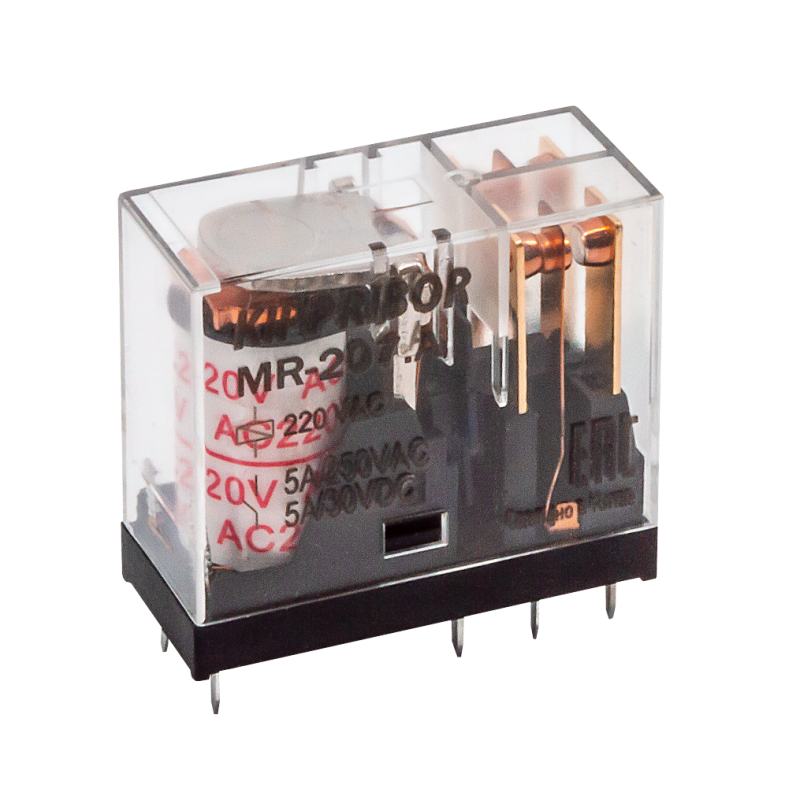

Портрет изделия:

  • Прозрачный корпус, позволяющий чётко видеть состояние контактов реле
  • Полная совместимость с реле данного типа других производителей (в соответствии с ГОСТ 11152-82)
  • Монтаж на печатную плату
  • Установка на DIN-рейку при помощи монтажной колодки:
    • 2-ярусные колодки с винтовыми клеммами KIPPRIBOR PYF-022BE/2
    • 3-ярусные колодки с винтовыми клеммами KIPPRIBOR PYF-022BE/3
    • 3-ярусные колодки с самозажимными клеммами KIPPRIBOR PYF-122BE/3
  • Ширина монтажной колодки – всего 16 мм
  • Степень защиты: корпус реле – IP40, со стороны клемм – IP00
Параметр Значение
Время включения не более 20 мс
Время выключения не более 10 мс
Электрические характеристики катушки

Номинальное напряжение питания Uном

12 В
Мощность 0,53 Вт
Напряжение включения

не менее 0,75Uном (при 25°С)

Напряжение выключения

не более 0,10Uном (при 25°С)

Предельное напряжение питания

1,10Uном (при 25°С)

Электрические характеристики контактов
Номинальный ток (для категорий эксплуатации AC-1, DC-1) 5 А при 30 В
Минимальная коммутируемая нагрузка 1000 мВт (10 В/10 мА)
Электрический ресурс

не менее 105

Механический ресурс

не менее 107

Схема подключения

Подробнее о технических характеристиках MR-202.D можно узнать по ссылке

Инструкции и руководства:

Паспорт Скачать

Сертификаты и декларации:

Сертификат соответствия Скачать

Чертежи и 3D модели:

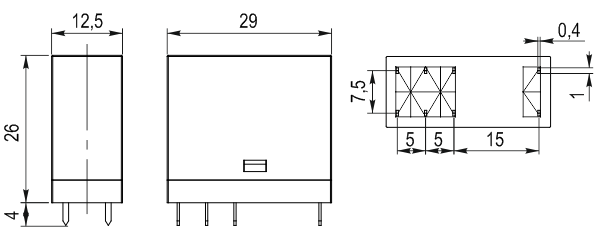

Габаритный чертеж Скачать
3D модель Скачать (pdf)
Скачать (step)
