2-конт. реле, 220VAC, ток 5А переменный ток 1 шт 2 реле 5 А

К описанию

Количество перекидных контактов 2
Вид тока обмотки переменный ток
Номинальный ток контактов 5 А
Тип продукта реле
Упаковка 1 шт

Все характеристики

О продукте

Описание

Промежуточные реле могут служить как множитель контактов в цепях управления, например, если необходимо произвести замыкание/размыкание нескольких взаимосвязанных цепей одновременно. А также, как усилитель управляющих сигналов, например, если необходимо обеспечить контроль над более мощным устройством, которое коммутирует в цепях большие значения силы тока.

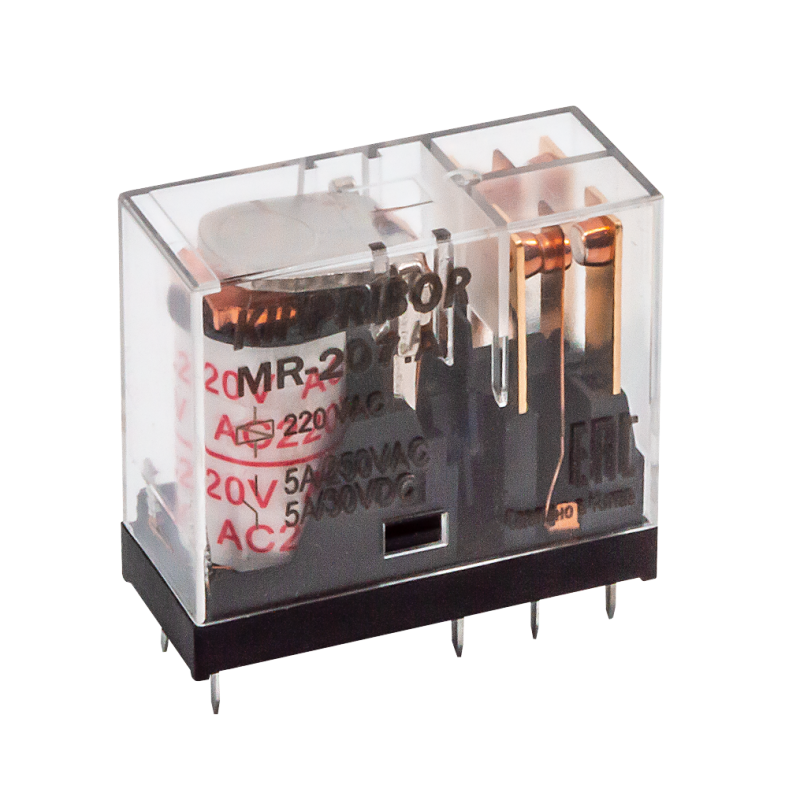

Портрет изделия:

Прозрачный корпус, позволяющий чётко видеть состояние контактов реле
Полная совместимость с реле данного типа других производителей (в соответствии с ГОСТ 11152-82)
Монтаж на печатную плату
Установка на DIN-рейку при помощи монтажной колодки:
- 2-ярусные колодки с винтовыми клеммами KIPPRIBOR PYF-022BE/2.
- 3-ярусные колодки с винтовыми клеммами KIPPRIBOR PYF-022BE/3.
- 3-ярусные колодки с самозажимными клеммами KIPPRIBOR PYF-122BE/3.
Ширина монтажной колодки – всего 16 мм
Степень защиты: корпус реле – IP40, со стороны клемм – IP00

Параметр	Значение
Время включения	не более 20 мс
Время выключения	не более 10 мс
Электрические характеристики катушки
Номинальное напряжение питания U_ном	220 В
Мощность	1,0 ВА
Напряжение включения	0,8U_ном
Напряжение выключения	0,3 U_ном
Предельное напряжение питания	1,10U_ном(при 25°С)
Электрические характеристики контактов
Номинальный ток (для категорий эксплуатации AC-1, DC-1)	5 А при 250 В
Минимальная коммутируемая нагрузка	1000 мВт (10 В/10 мА)
Электрический ресурс	не менее 10⁵
Механический ресурс	не менее 10⁷

Схема подключения

Подробнее о технических характеристиках MR-207.A можно узнать по ссылке
