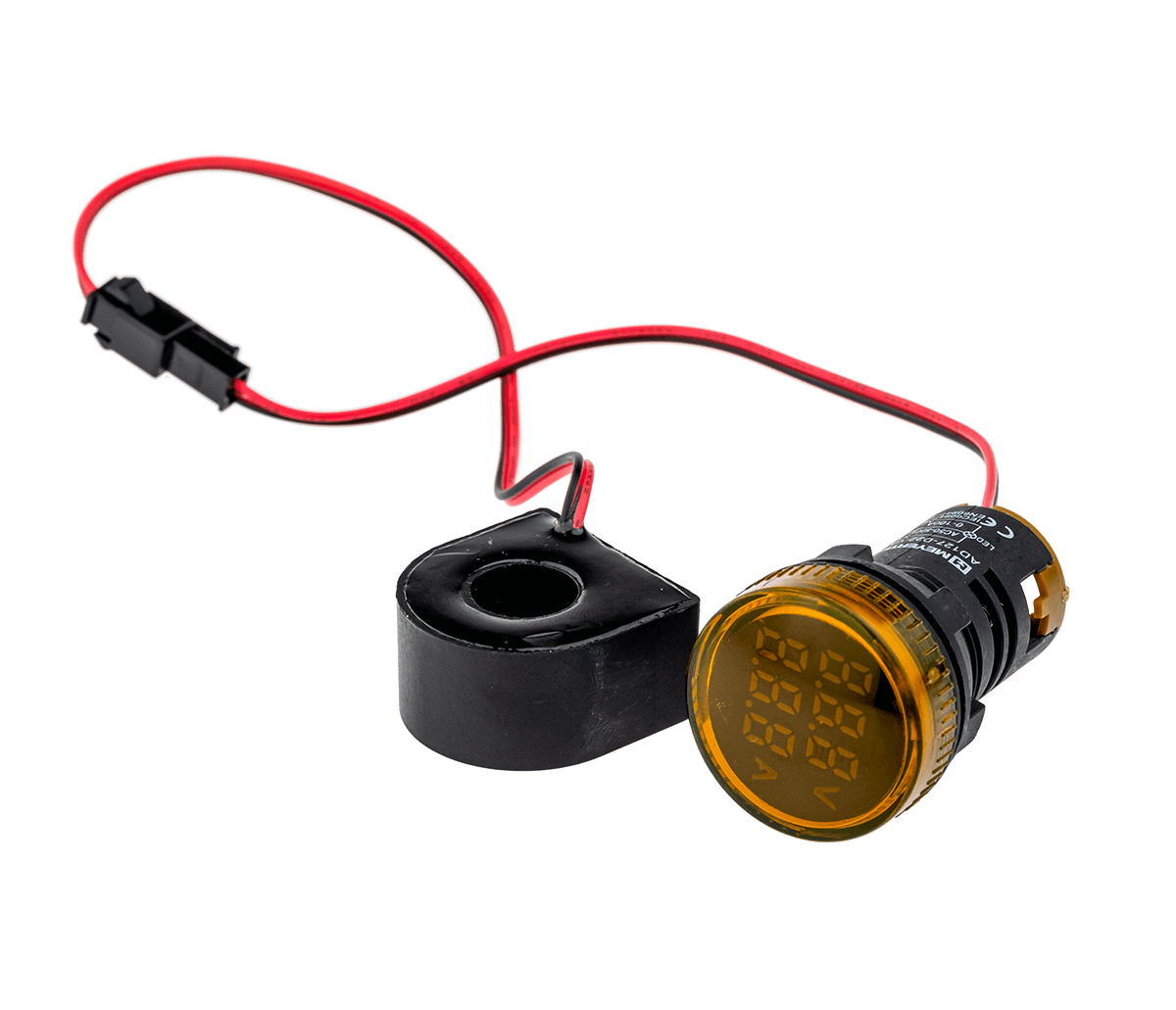

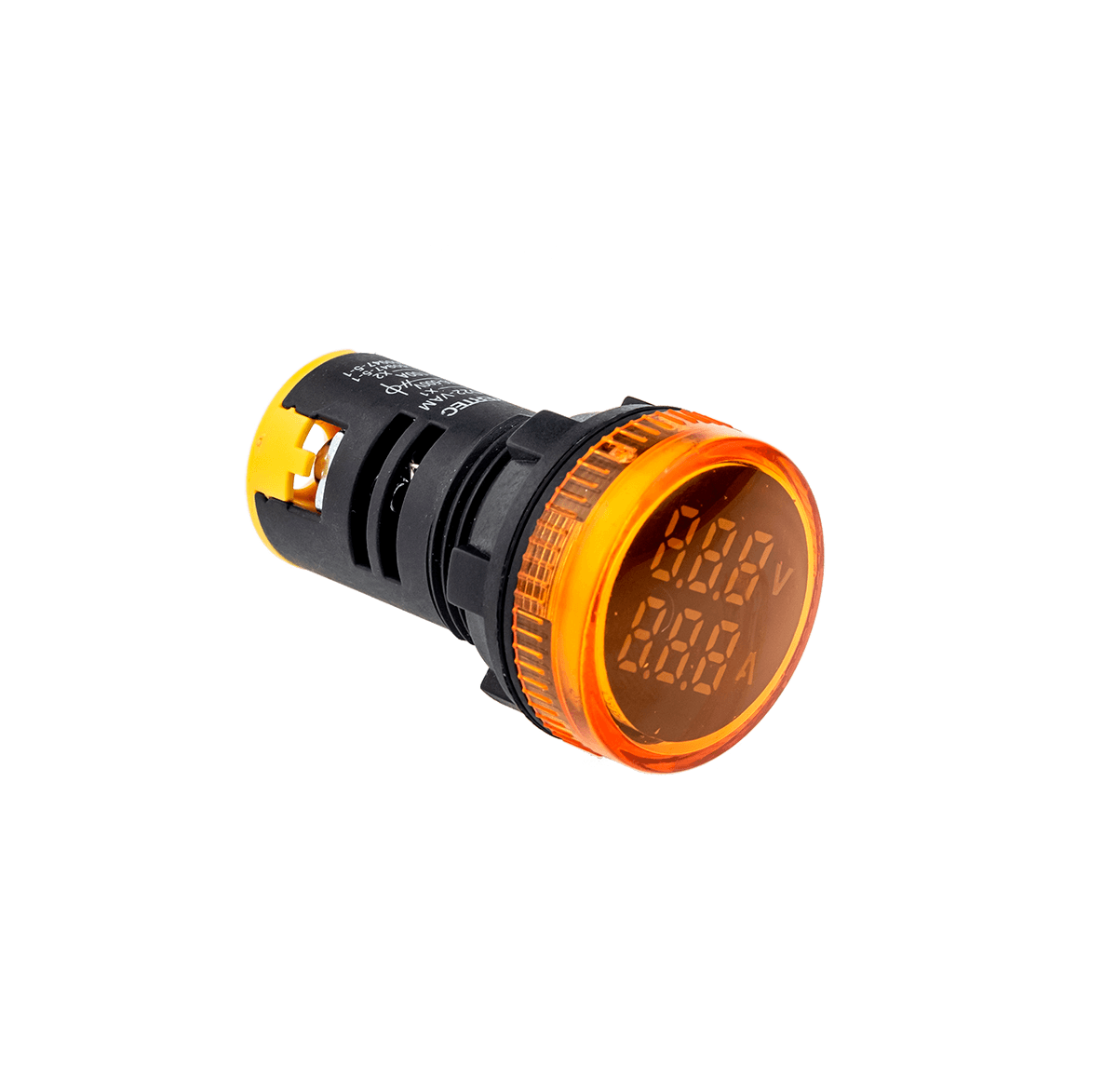

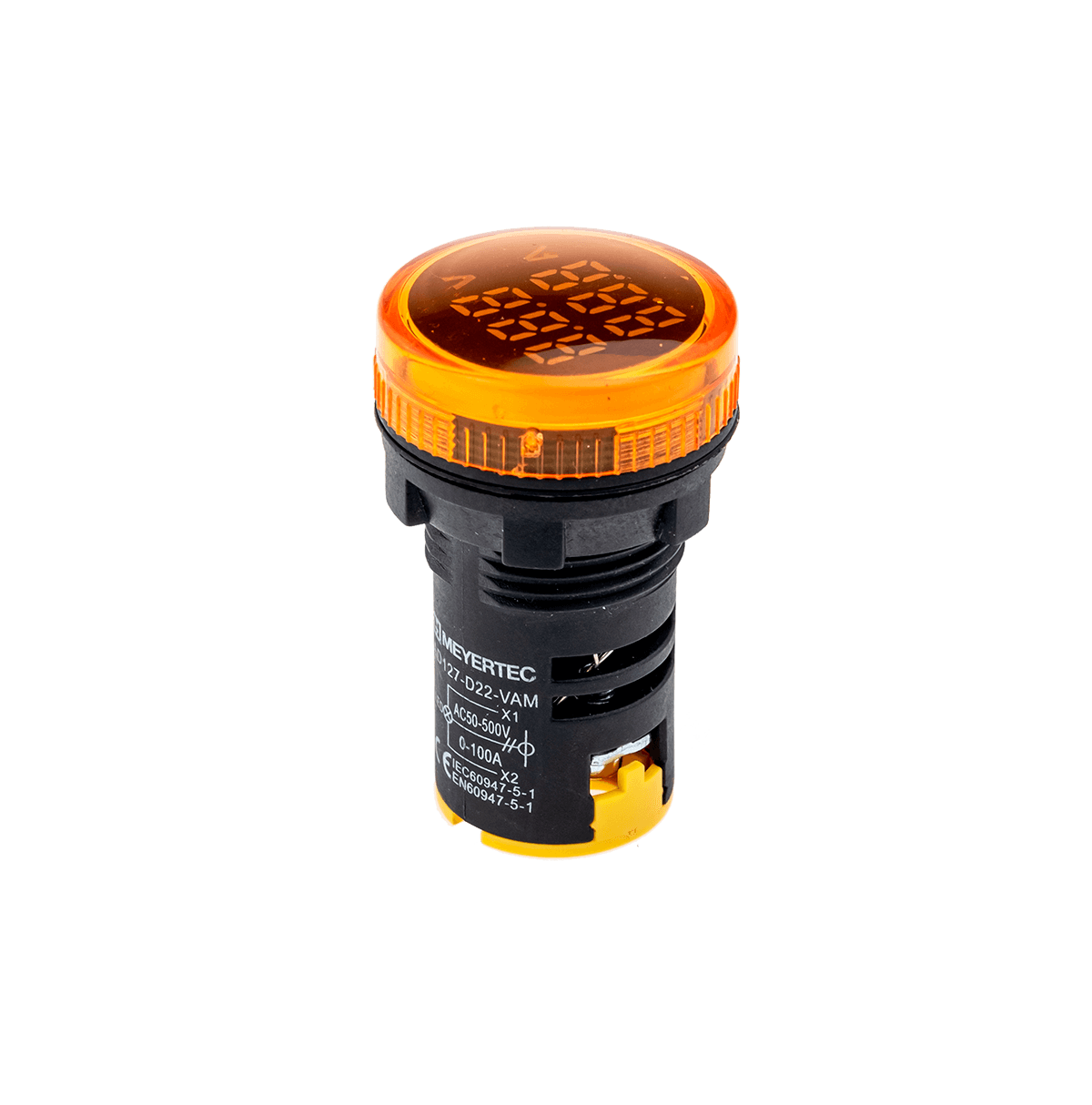

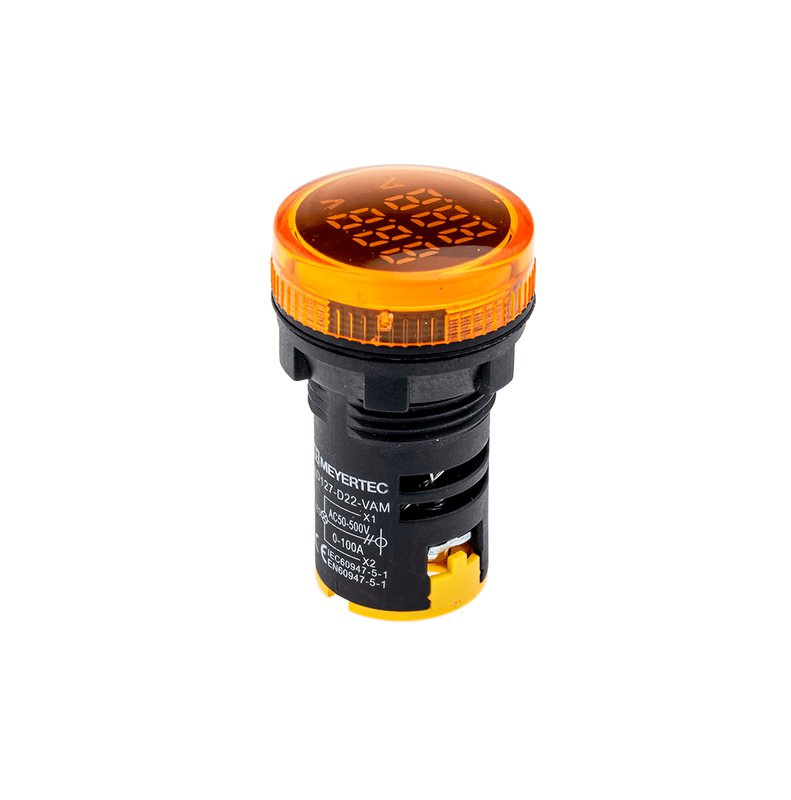

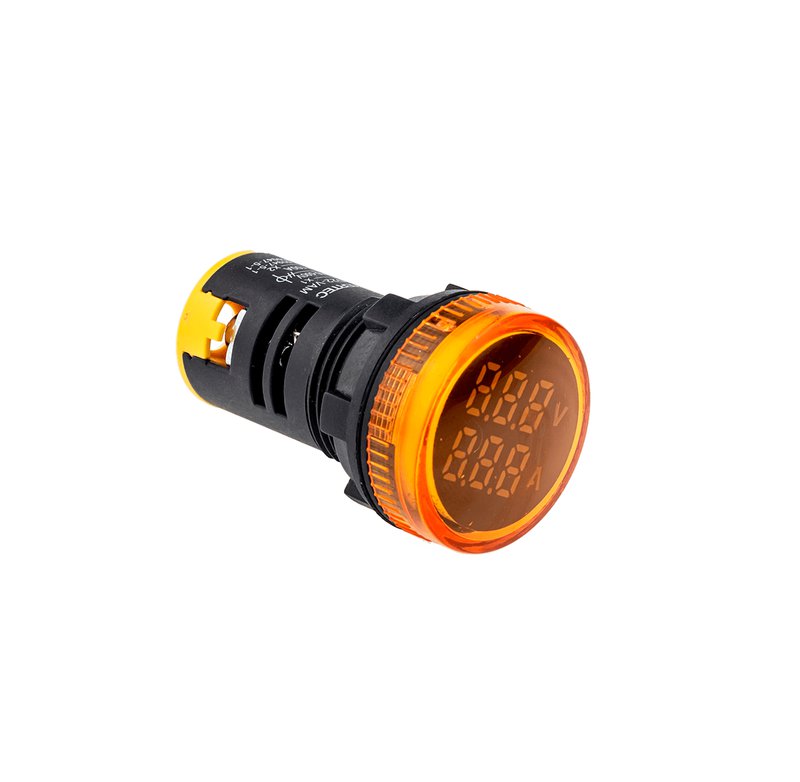

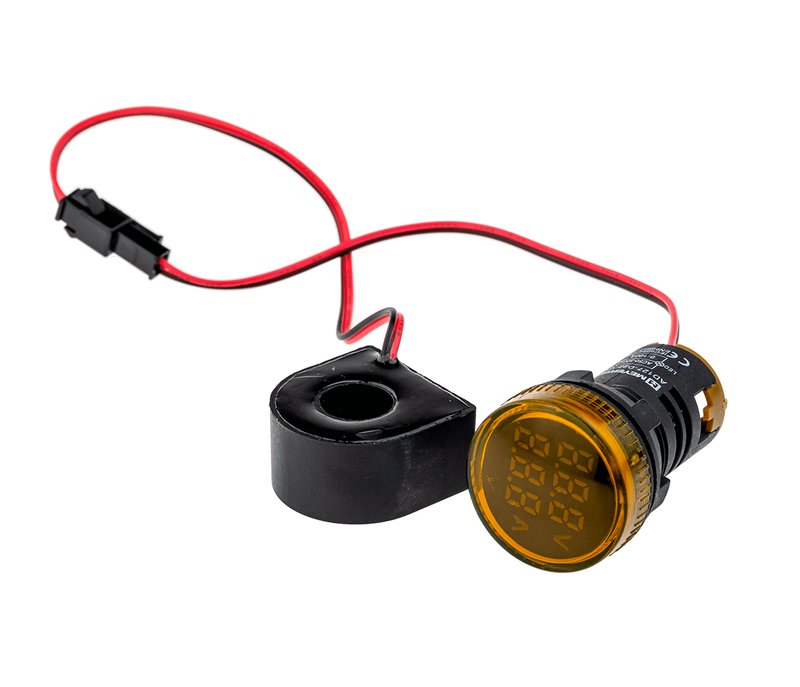

MT22-VAM5 Индикатор тока и напряжения, желтый
MT22-VAM5 Индикатор тока и напряжения, желтый
Цифровые индикаторы напряжения и тока MT22-VAM5 применяются для отображения действующих значений напряжения и тока. Используются в качестве альтернативы светосигнальным лампам 22 мм при контроле питания и нагрузки в шкафах автоматики или
- Тип продукта Индикатор напряжения и тока
- Измеряемый параметр Напряжение и ток
- Цвет Желтый
- Тип продукта Индикатор напряжения и тока
- Напряжение питания 50-500V AC
- Материал корпуса Пластик
- Степень защиты IP54
- Установочный диаметр 22 мм
- Измеряемый параметр Напряжение и ток
- Упаковка 1 шт
О продукте
Описание
Цифровые индикаторы напряжения и тока MT22-VAM5 применяются для отображения действующих значений напряжения и тока. Используются в качестве альтернативы светосигнальным лампам 22 мм при контроле питания и нагрузки в шкафах автоматики или распределительных шкафах.
Преимущества
- Широкий диапазон напряжения питания 50…500 В АС
- Монтаж в отверстие 22 мм

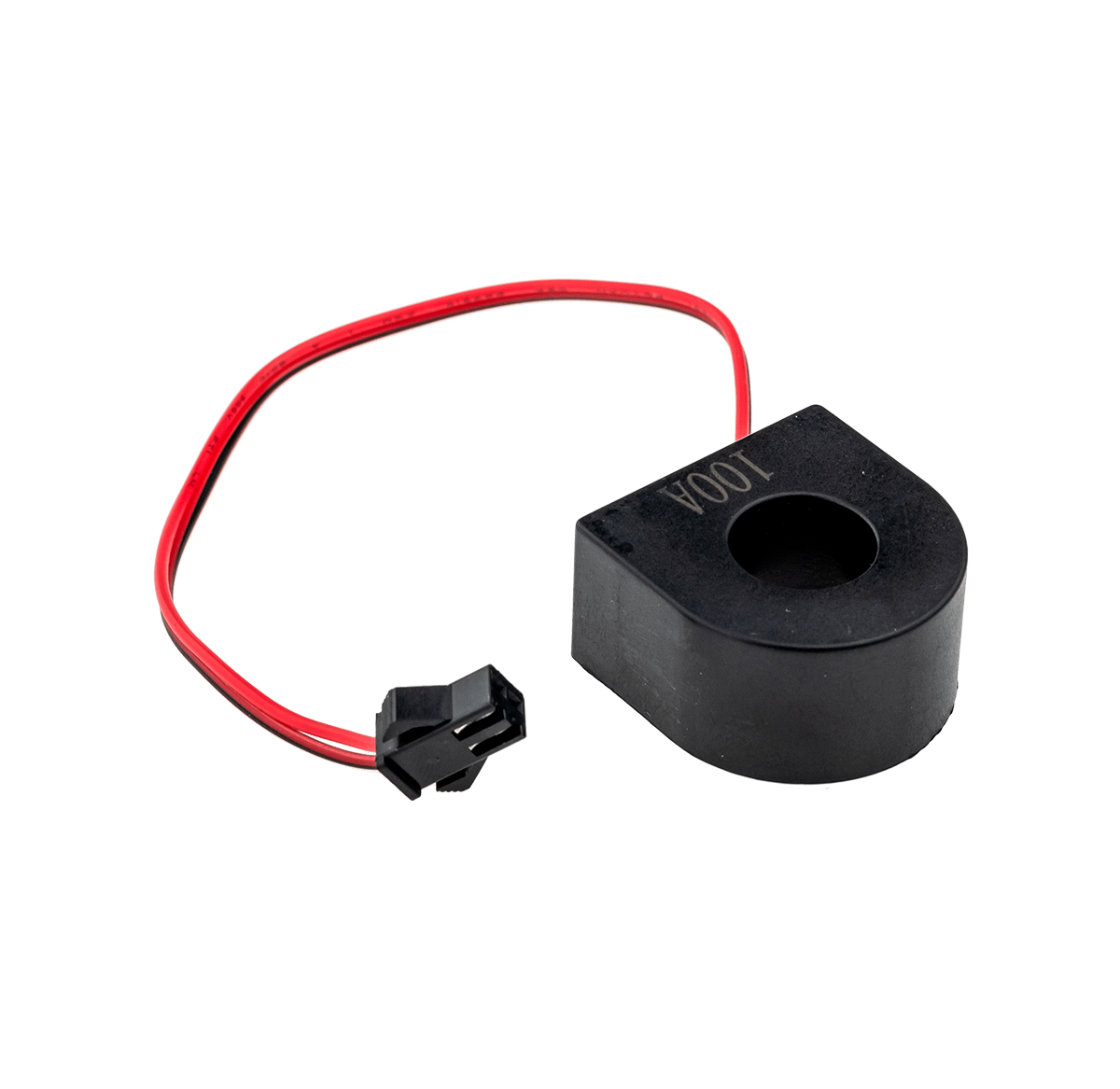

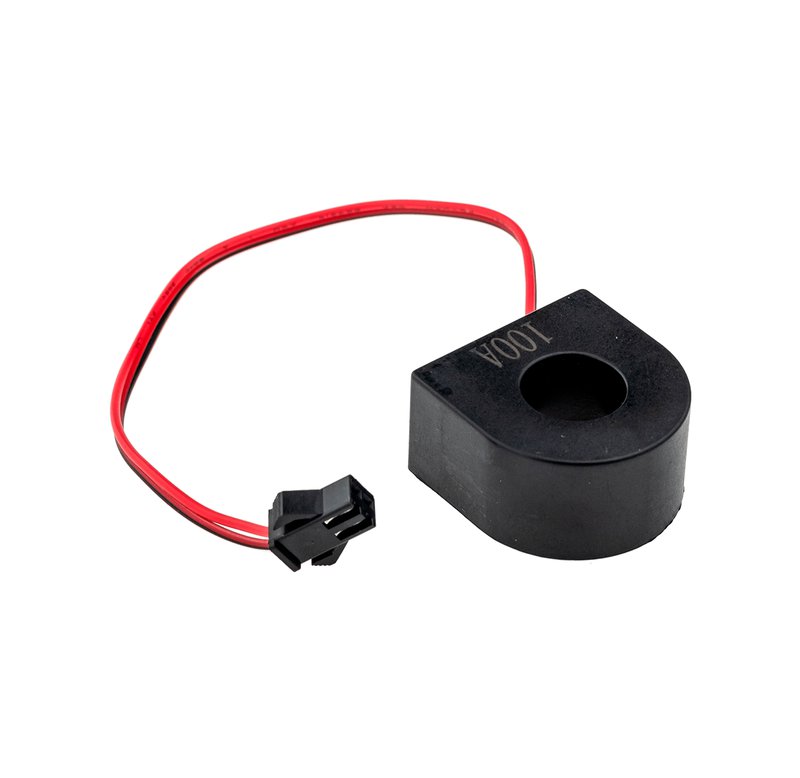

- Трансформатор тока до 100 А в комплекте
- Длина провода подключения трансформатора тока -0,33 м (макс. до 3 м)
- Срок службы 30 000 часов
Важно
- Индикаторы не являются средствами измерения и не подлежат периодической поверке.
- Не рекомендуется использование индикаторов в выходной цепи твердотельных реле. ШИМ твердотельного реле вызывает перенапряжение на схеме индикатора, вследствие чего возможен выход индикатора из строя из-за перегрева.
| Параметр | Значение |
| Степень защиты | IP54 |
| Напряжение питания | 50…500В AC (питание от измеряемого напряжения) |
| Диапазон рабочих температур | -25…+55 ⁰С |
| Температура хранения | -40…+70 ⁰С |
| Относительная влажность воздуха | <90 % |
| Яркость | 100 кд/м2 |
| Материал корпуса | PBT |
| Погрешность измерения | 1 % |
| Установочный диаметр | 22,5 мм |
| Потребление тока | 20 мА |
| Допустимое отклонение напряженияпитания | 20% |
| Частота измеряемого напряжения | 50…60 Гц |
| Тип подключения | Винтовое, 0,5…2,5мм2 |
| Тип подсветки | LED |
| Уровень изоляции | 2,5 кВ, 1 мин. |
| Длина провода подключения трансформатора тока | 0,33 м (макс. до 3 м) |
| Коэффициент трансформации | 1000/1 |
| Срок службы | 30 000 час. |
Чертежи и 3D модели
| Габаритный чертеж MT22-VAM5 | Скачать |
| Количество в групповой упаковке | - |
| Количество в транспортной упаковке | 250 шт. |
| Размеры индивидуальной упаковки, мм | 85 х 45 х 53 |
| Размеры групповой упаковки, мм | - |
| Размеры транспортной упаковки, мм | 380 х 250 х 425 |
| Объем индивидуальной упаковки, м3 | 0,000203 |
| Объем групповой упаковки, м3 | - |
| Объем транспортной упаковки, м3 | 0,040375 |
| Вес единицы (нетто), грамм | 50,1 |
| Штрих-код EAN13 | 4610015848625 |
