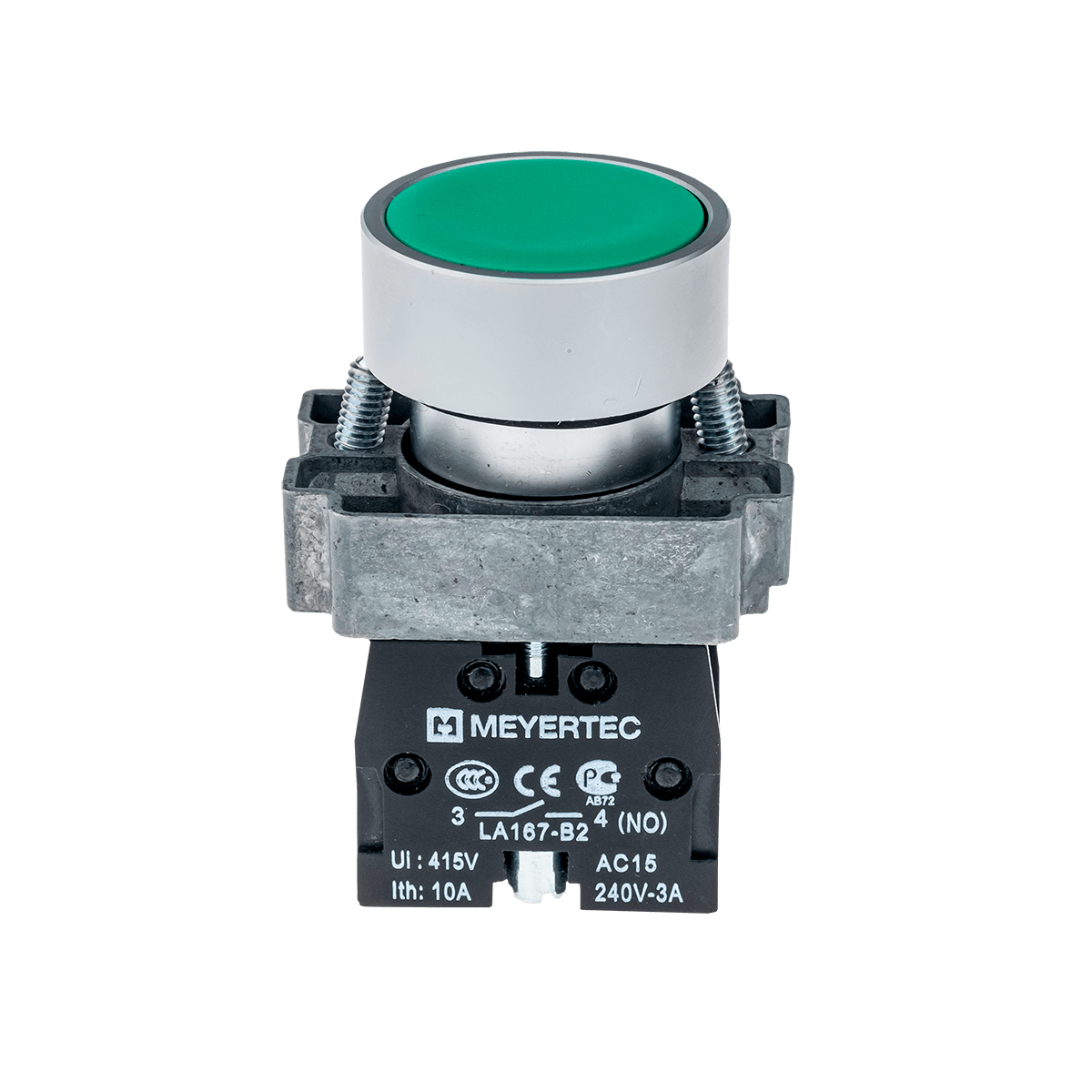

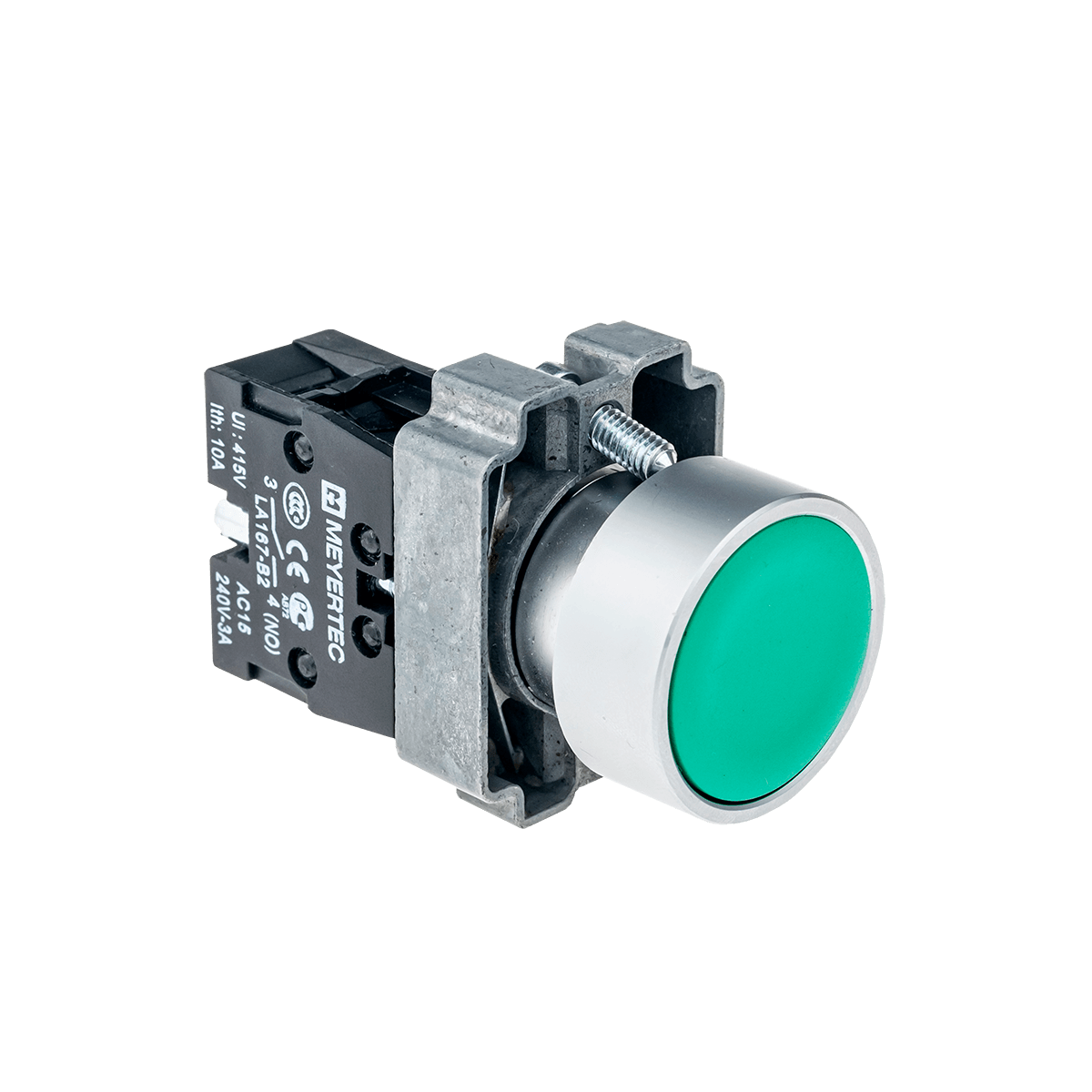

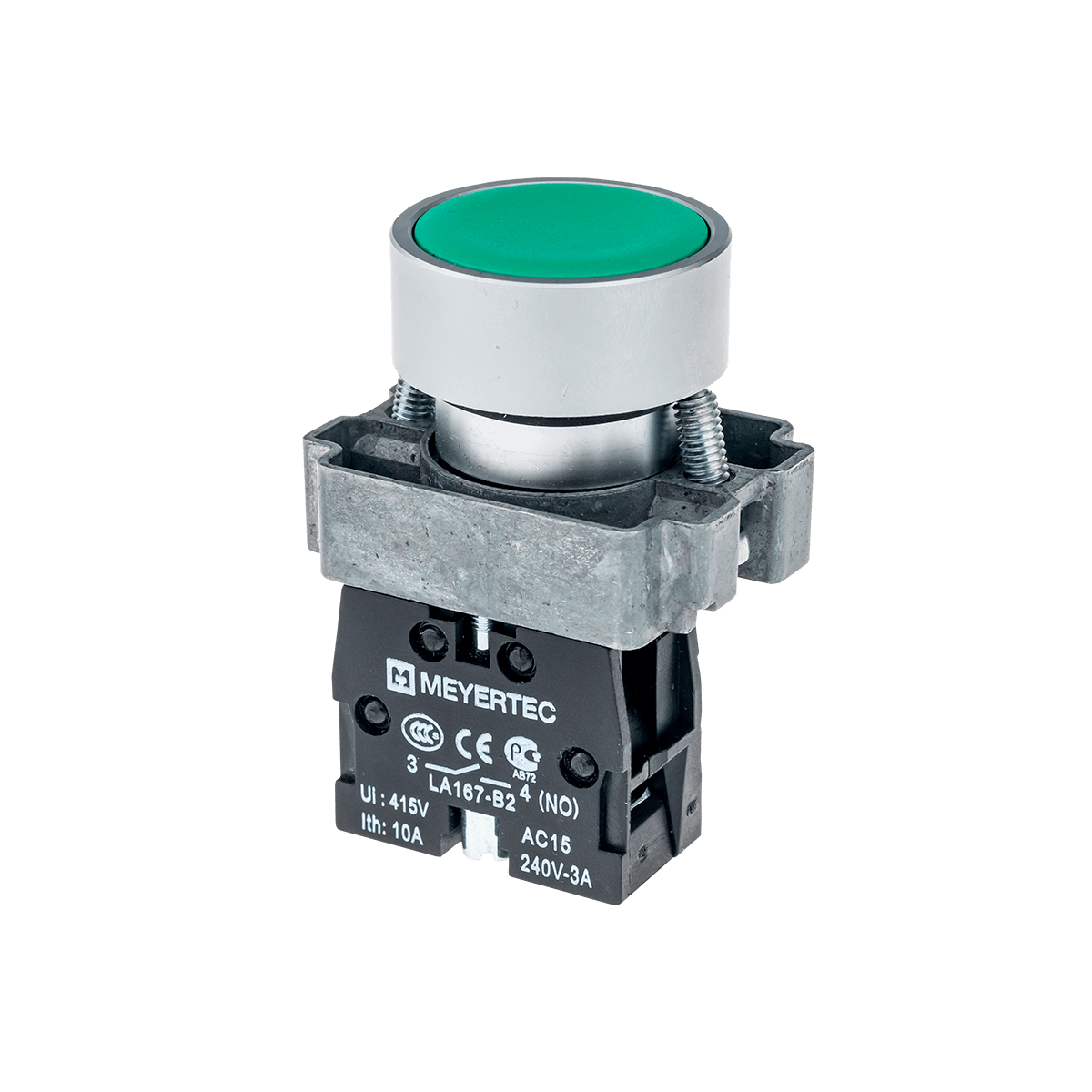

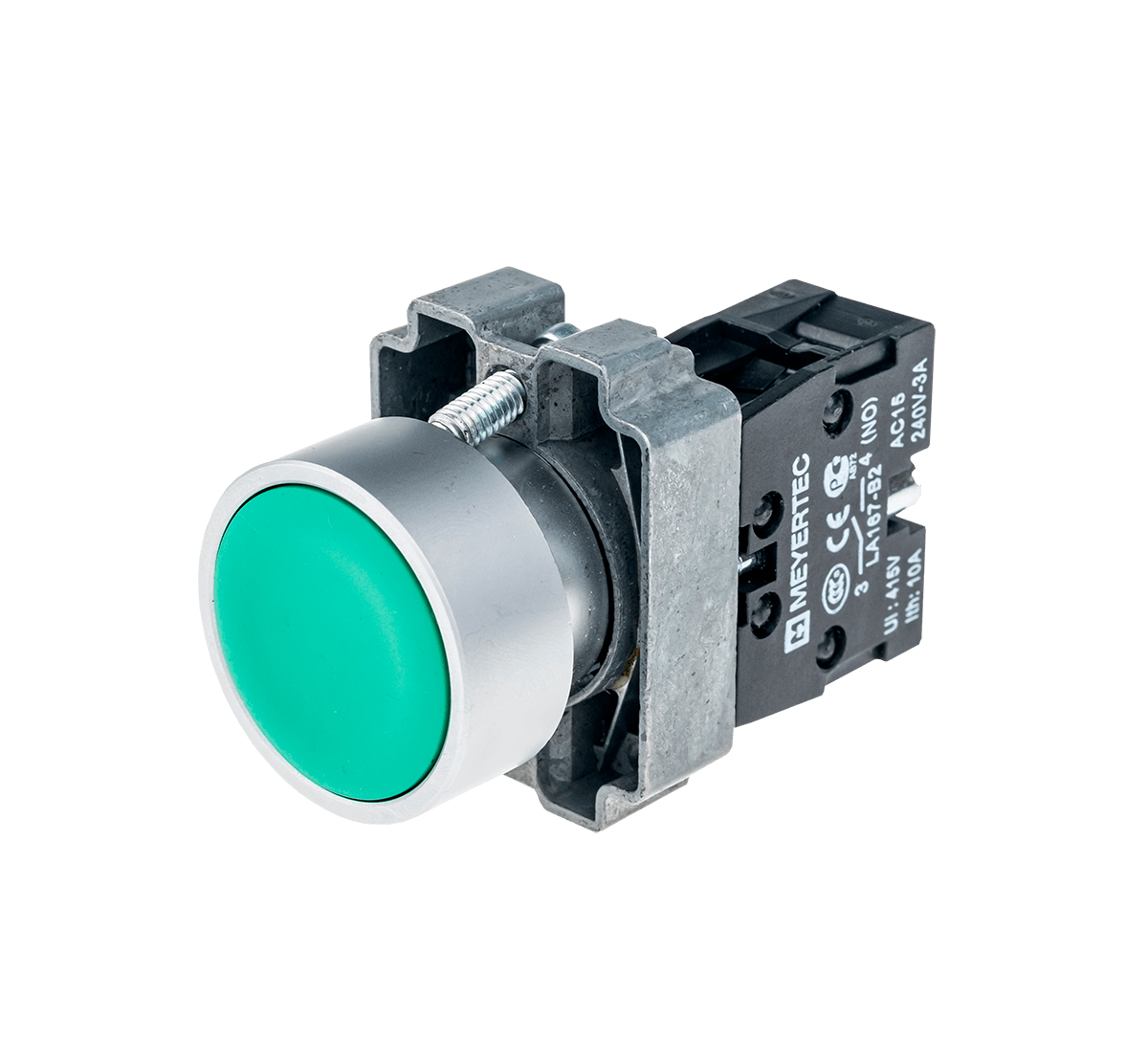

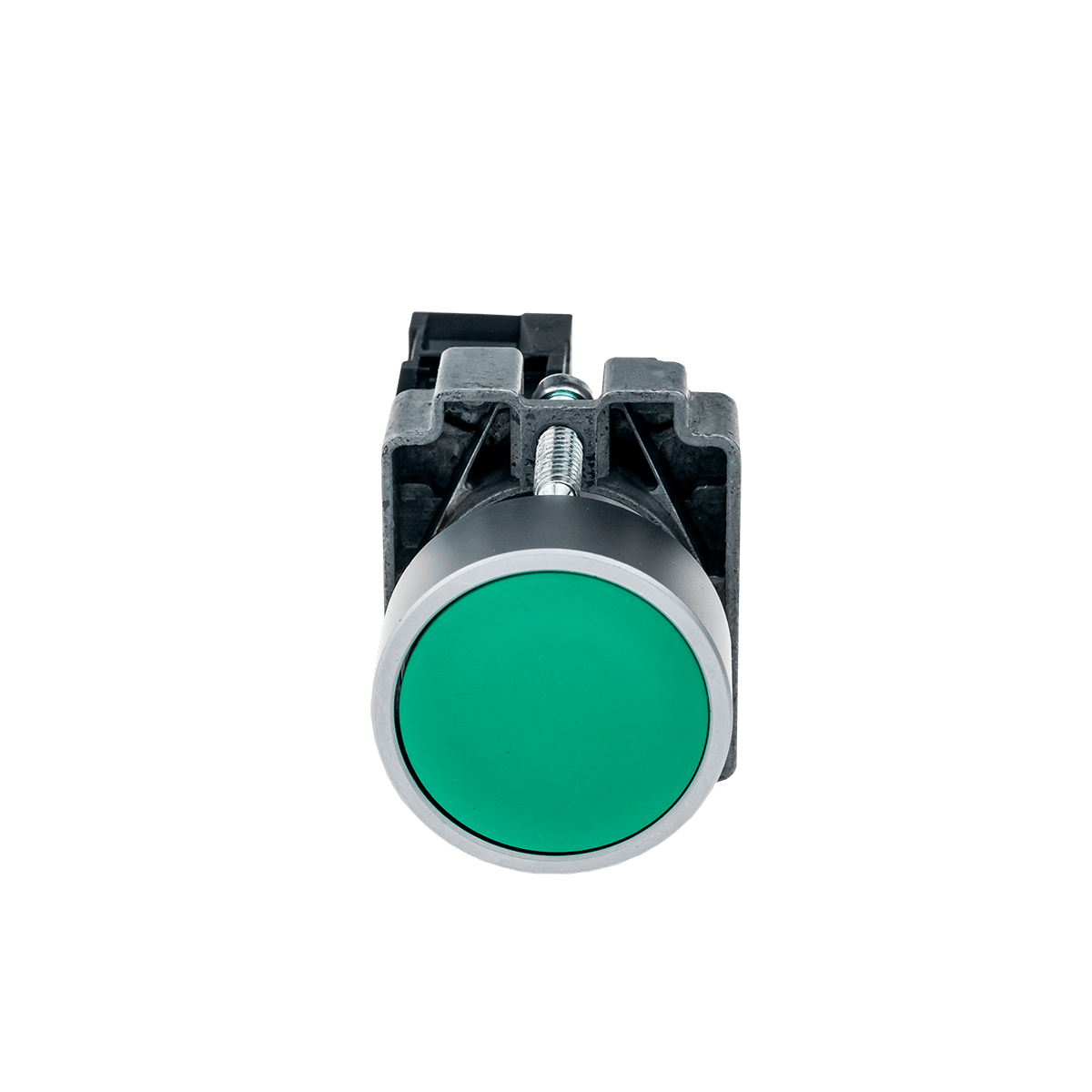

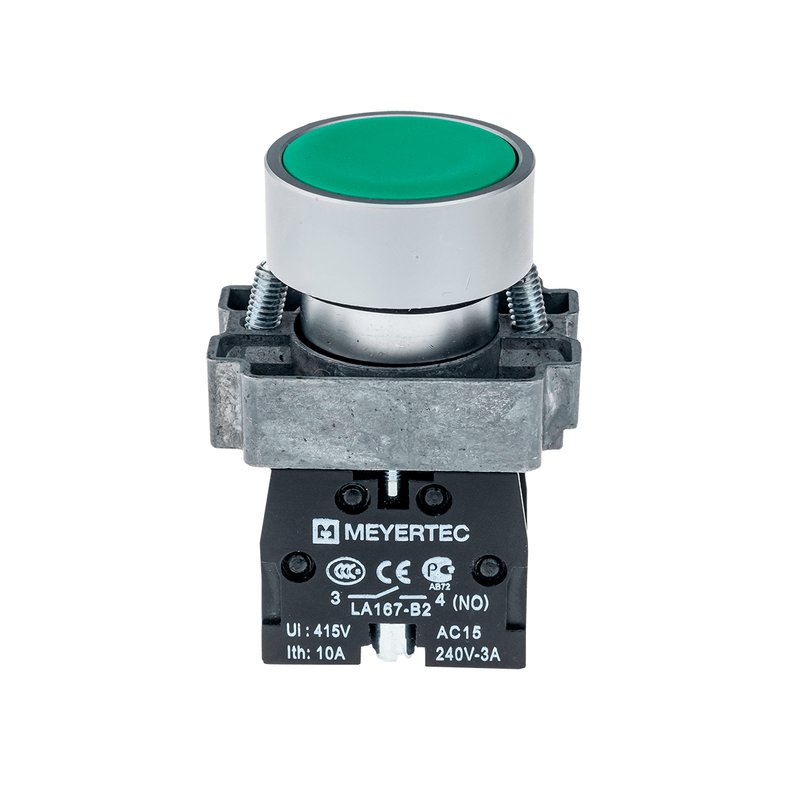

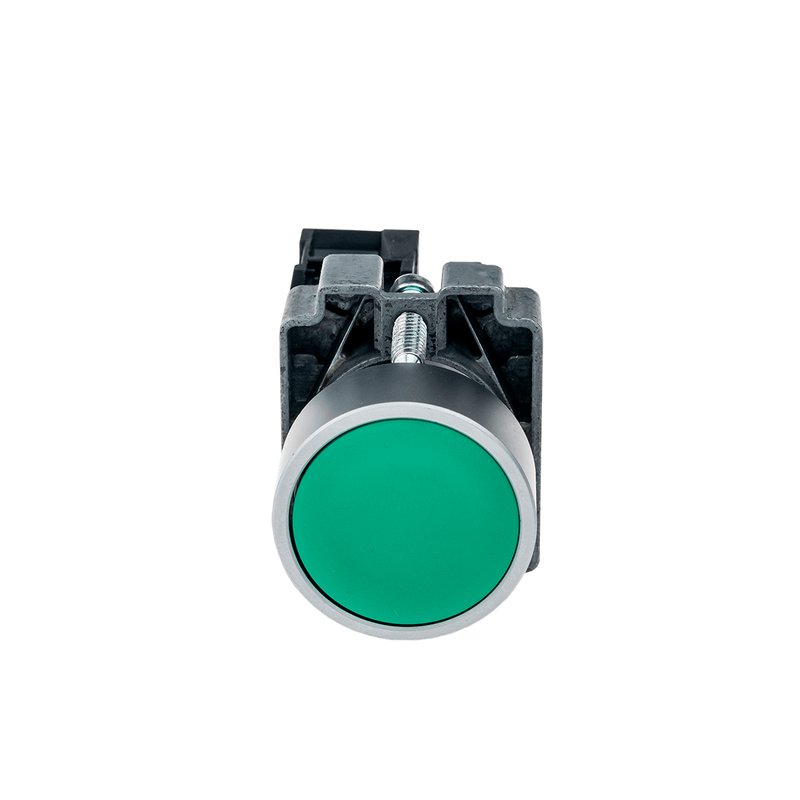

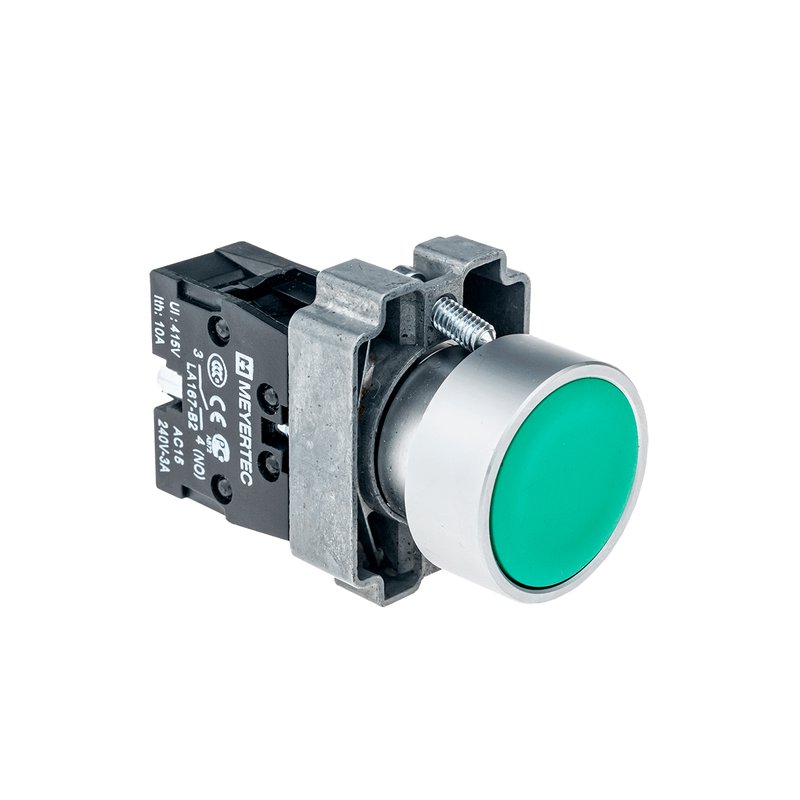

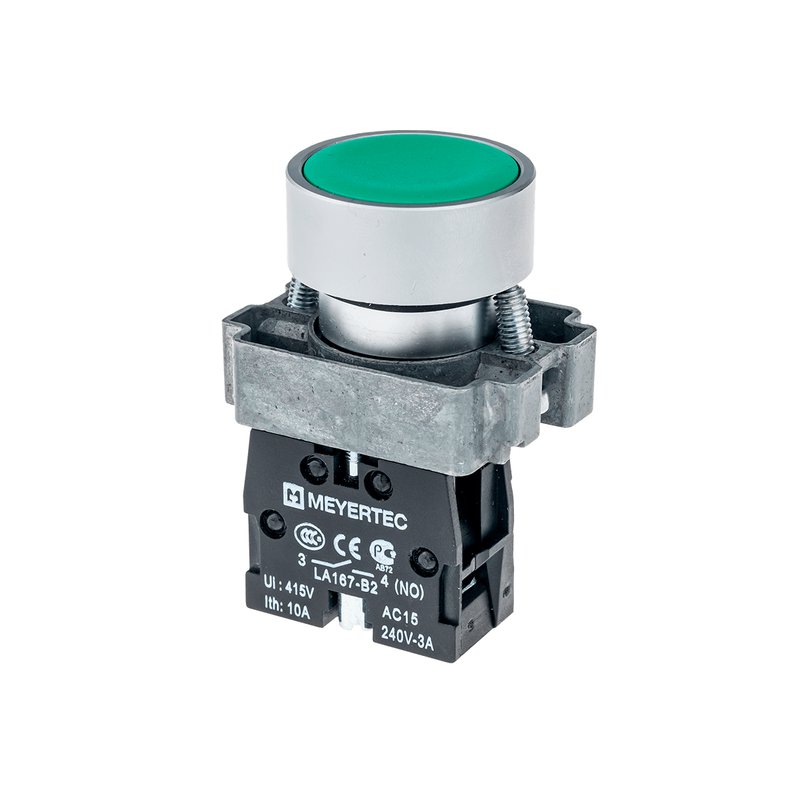

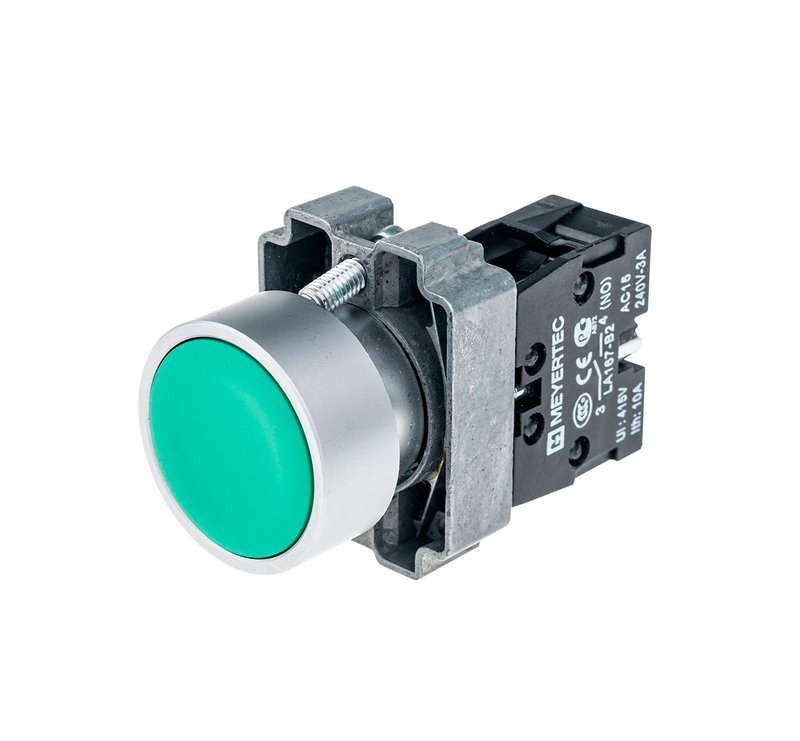

MTB2-BAZ113 Кнопка плоская зеленая, 1NO, металл
MTB2-BAZ113 Кнопка плоская зеленая, 1NO, металл
Кнопки MTB2-BAZ113 предназначены для управления электромагнитными контакторами, пускателями, реле и другими вторичными цепями. Кнопки выполнены в высоком пыле- и влагозащищенном исполнении, а также имеют высокую степень ударопрочности.
- Тип продукта Кнопка
- Фиксация Нет
- Подсветка Нет
- Тип контактов 1NO
- Материал корпуса Металл
- Степень защиты IP65
- Цвет Зеленый
- Тип толкателя Плоский
- Серия MTB2-B
- Упаковка 1 шт
О продукте
Описание
Кнопки MTB2-BAZ113 предназначены для управления электромагнитными контакторами, пускателями, реле и другими вторичными цепями. Кнопки выполнены в высоком пыле- и влагозащищенном исполнении, а также имеют высокую степень ударопрочности.
Устройства в металлическом исполнении MTB2-B предназначены для установки только в металлические оболочки, обеспечивающие заземление лицевой панели.
Преимущества
- Высокая ударопрочность IK07
- Степень защиты IP65
- Возможность расширения контактной группы
- Высокий коммутационный ресурс
- Коммутационный ток 10А
| Параметр | Значение |
| Температурный диапазон | Эксплуатация: от -25 °C до +55 °C |
| Влажность | до 90 %, без конденсата |
| Вибростойкость | Грибовидная 60 мм кнопка: 8 g. Остальные кнопки и переключатели: 15 g. Малые джойстики: 5 g (от 40 до 50 Гц). |
| Ударопрочность | Кнопки управления: 70 g. Грибовидные кнопки: 15 g. Селекторные переключатели: 200 g. |
| Степень защиты | IP 65: головки кнопок управления, кнопок управления с подсветкой, грибовидных кнопок, селекторных переключателей, селекторных переключателей с подсветкой, малых джойстиков. В смонтированном положении. |
| Номинальный ток термической стойкости (Ith) | 10 А |
| Номинальное напряжение изоляции (Ui) | 415 В |
| Усилие нажатия | Кнопки со скрытым или выступающим толкателем - с 1NO контактом: 10Н; с 1NC контактом: 8Н |
| Подключение | Мин. 1х0.5 мм2 (20 AWG) жесткий или мягкий, макс. c наконечником или без: 2х1.5 мм2 (16AWG) или 1х2.5 мм2 (14AWG) |
| Механическая износостойкость | Головка грибовидной кнопки: 300000 циклов, |
Чертежи и 3D модели
| Габаритный чертеж MTB2-BAZ113 | Скачать |
| Количество в групповой упаковке | 20 шт. |
| Количество в транспортной упаковке | 200 шт. |
| Размеры индивидуальной упаковки, мм | 55 х 42 х 32 |
| Размеры групповой упаковки, мм | 220 х 135 х 60 |
| Размеры транспортной упаковки, мм | 360 х 290 х 245 |
| Объем индивидуальной упаковки, м3 | 0,000074 |
| Объем групповой упаковки, м3 | 0,001782 |
| Объем транспортной упаковки, м3 | 0,025578 |
| Вес единицы (нетто), грамм | 67,2 |
| Штрих-код EAN13 | 4610015845495 |
Характеристики продукта
- Тип продукта Кнопка
- Фиксация Нет
- Подсветка Нет
- Тип контактов 1NO
- Материал корпуса Металл
- Степень защиты IP65
- Цвет Зеленый
- Тип толкателя Плоский
- Серия MTB2-B
- Упаковка 1 шт
