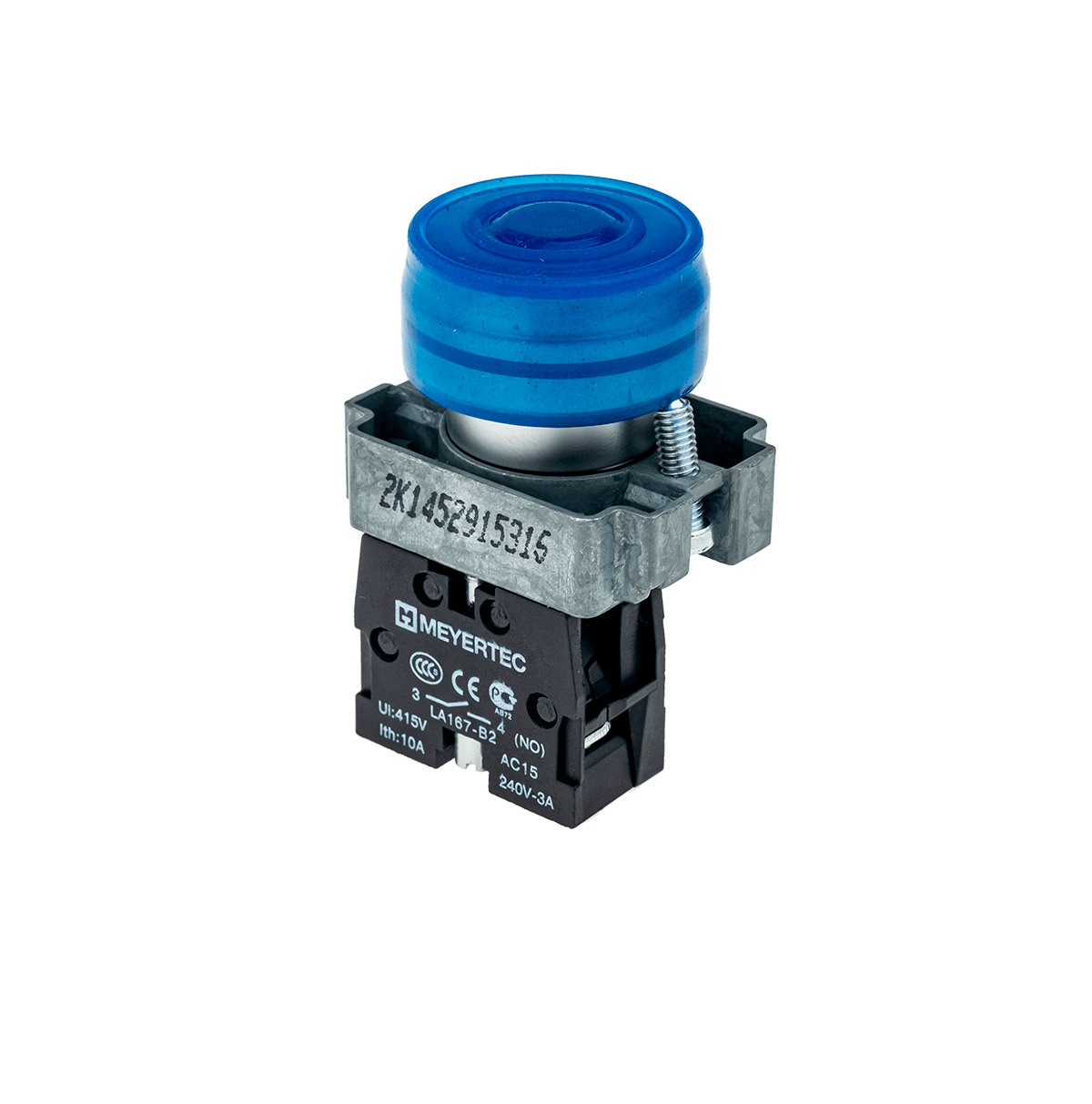

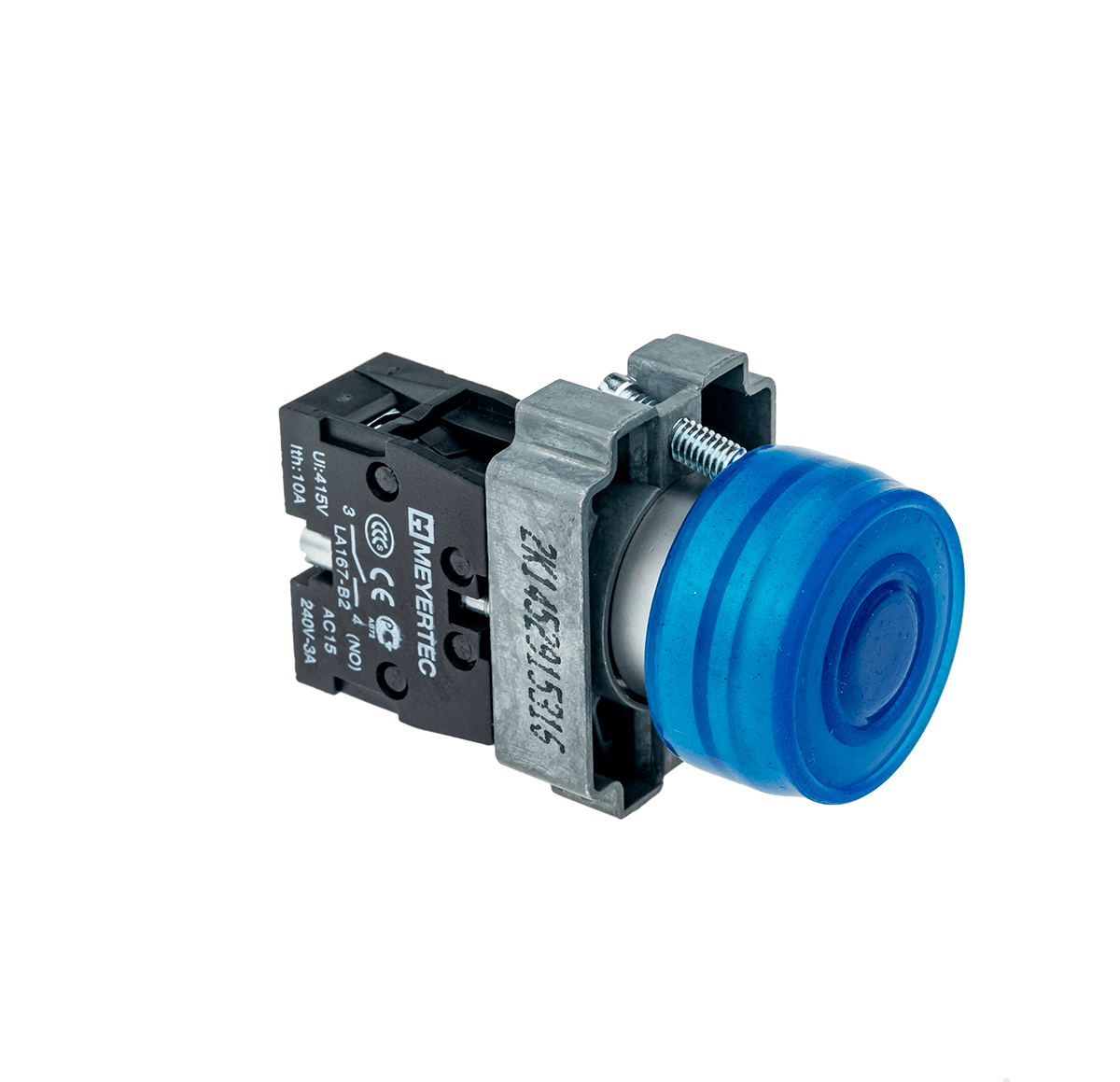

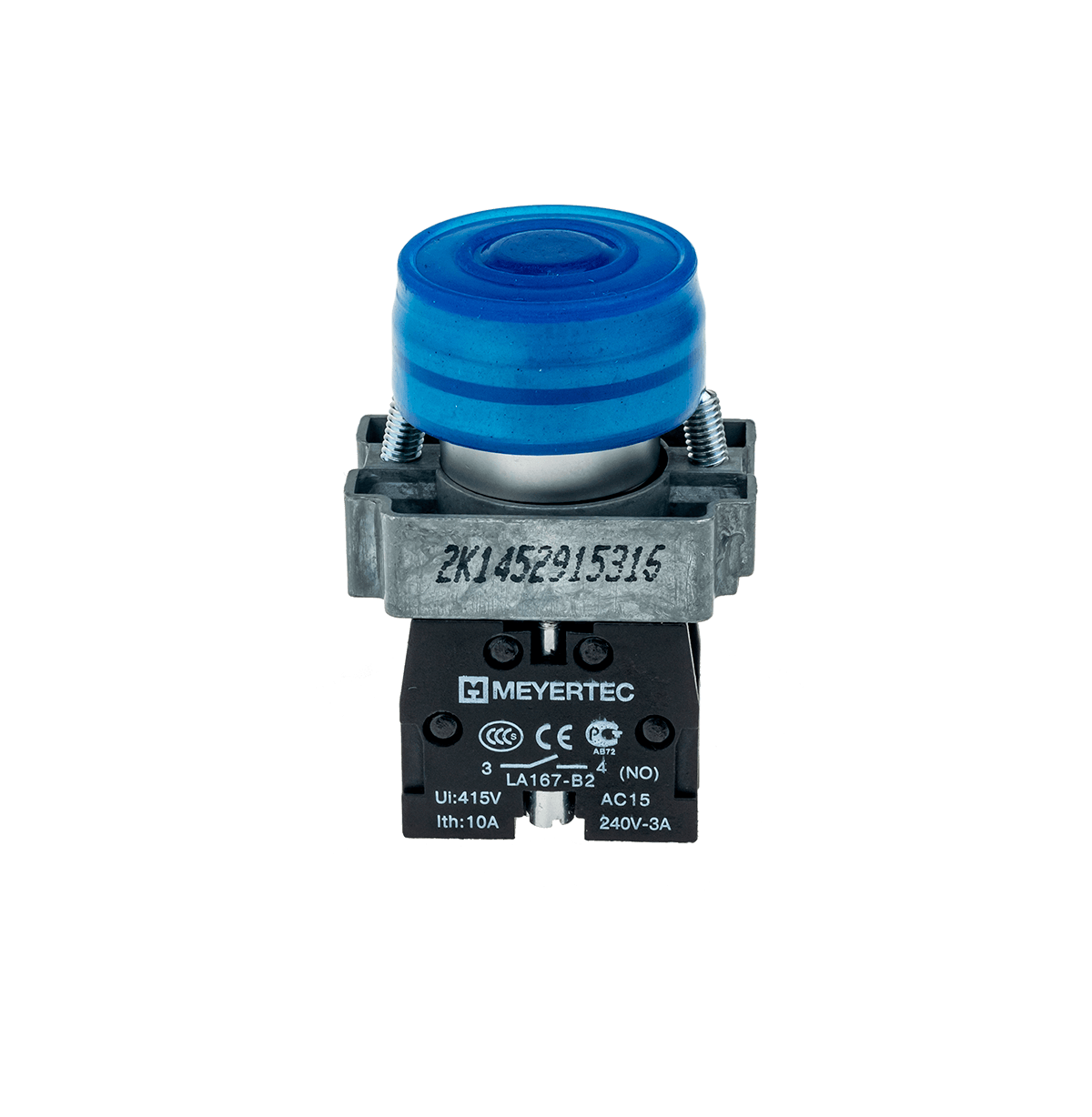

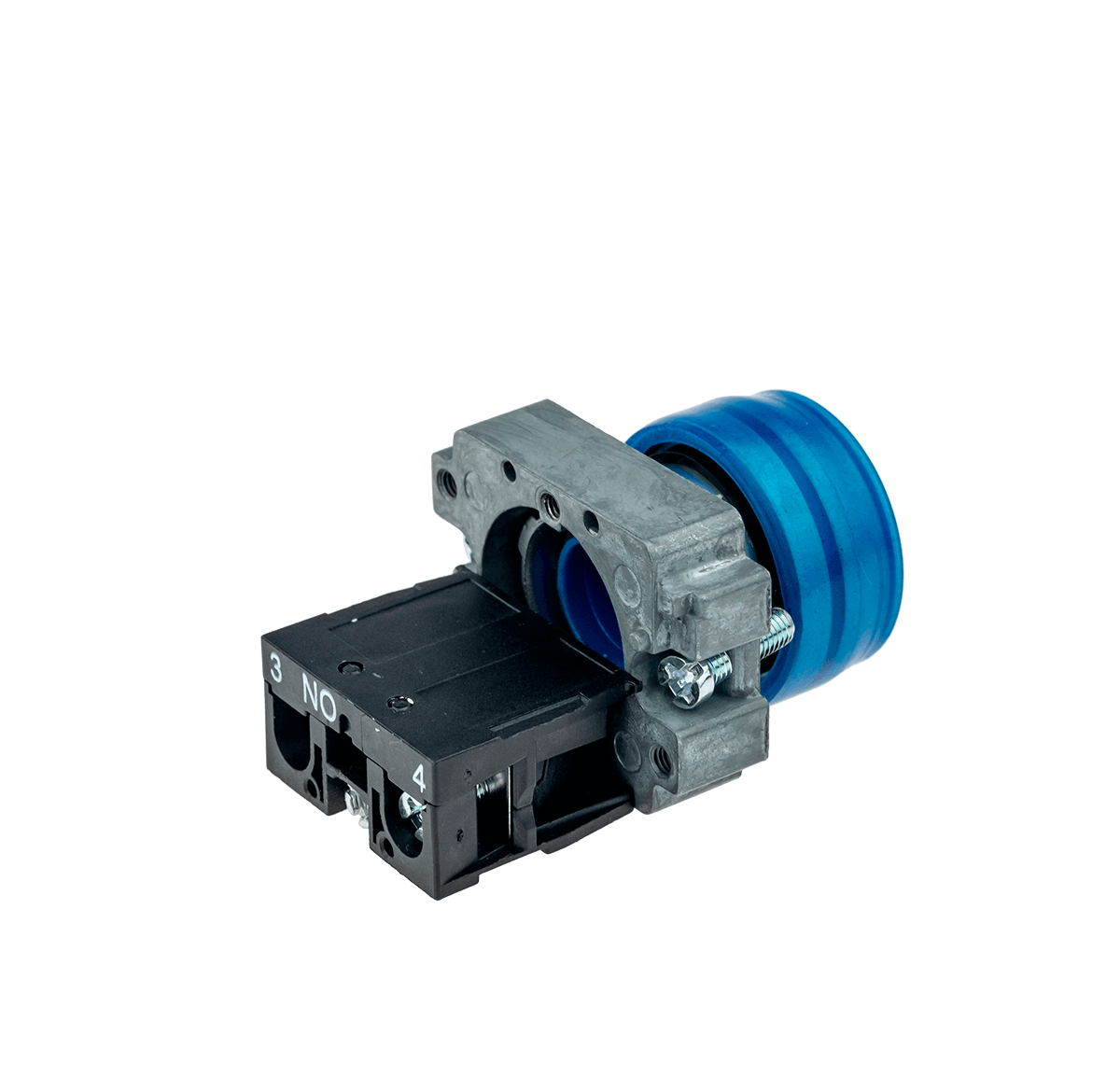

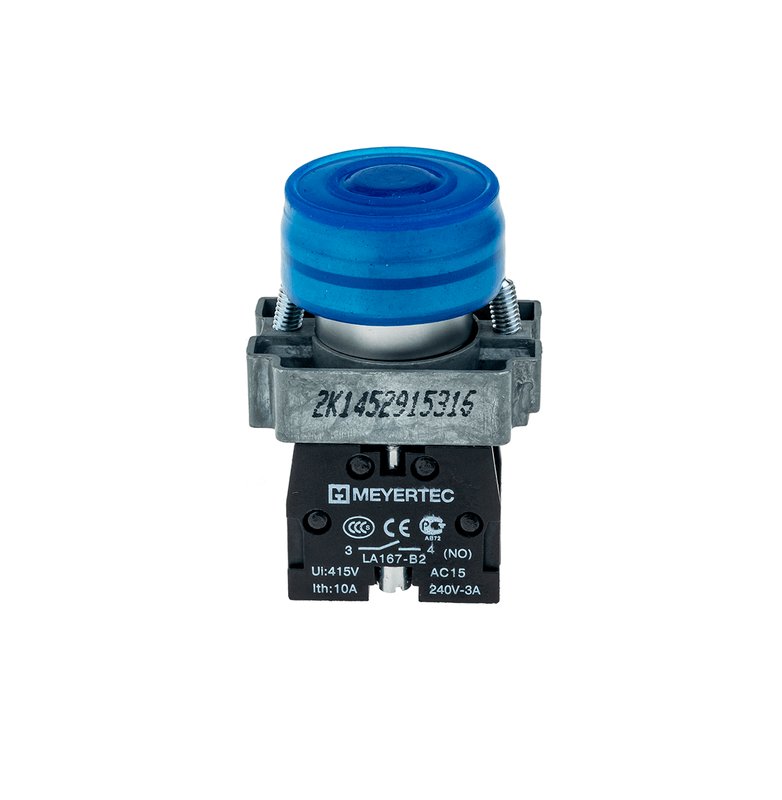

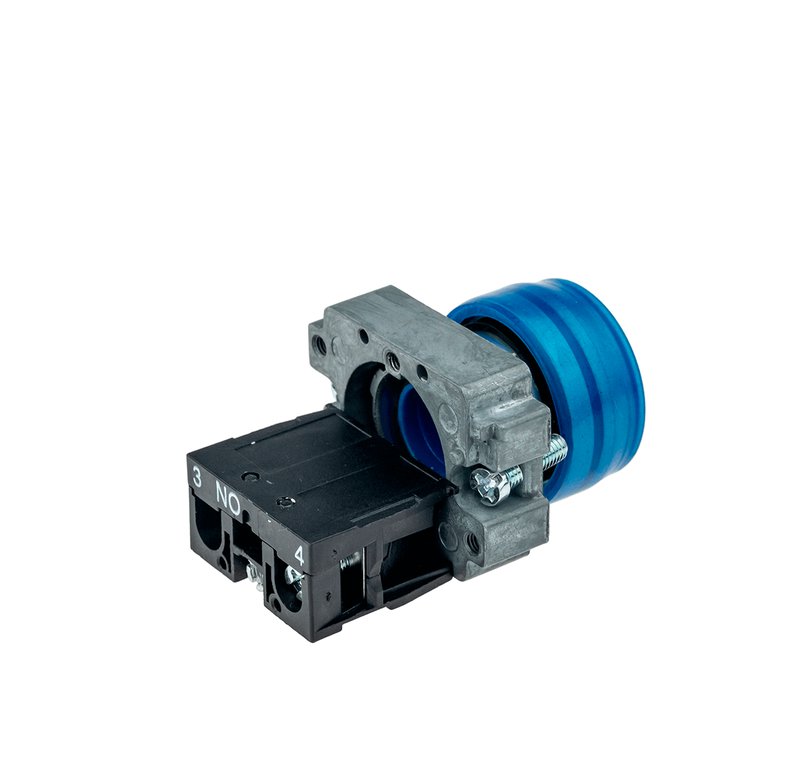

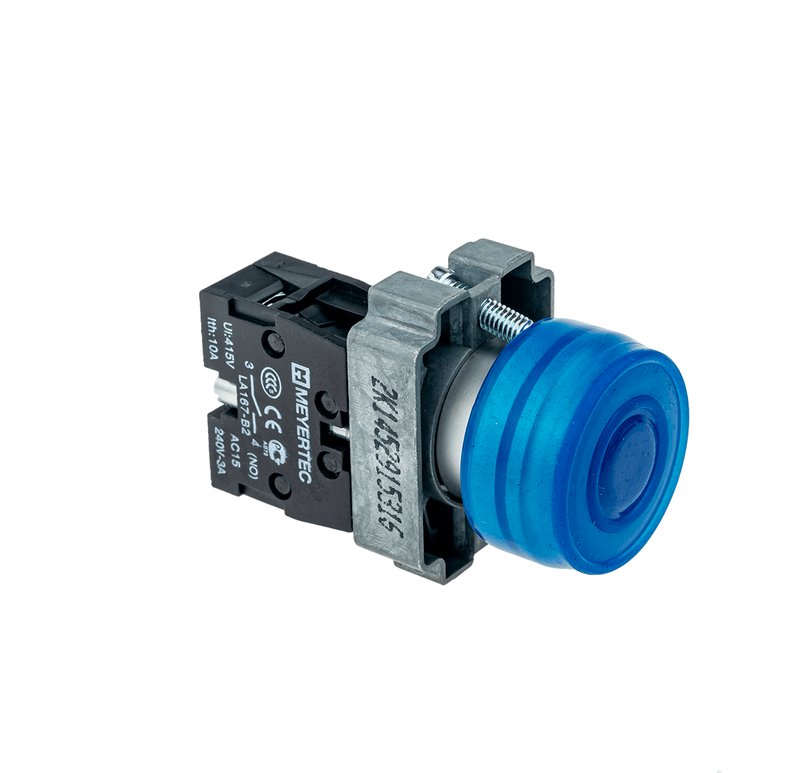

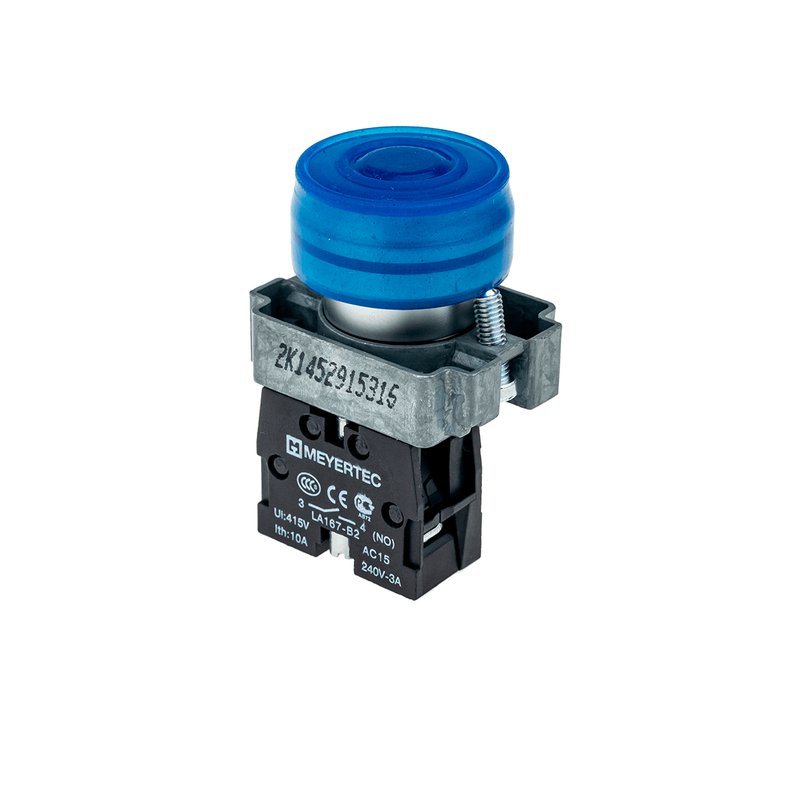

MTB2-BPZ116 Кнопка в кожухе, синяя 1NO

Кнопки MTB2-BPZ116 предназначены для управления электромагнитными контакторами, пускателями, реле и другими вторичными цепями. Кнопки выполнены в высоком пыле- и влагозащищенном исполнении, а также имеют высокую степень ударопрочности.

К описанию

Тип продукта Кнопка
Тип толкателя С кожухом
Фиксация Нет
Подсветка Нет
Материал корпуса Металл
Степень защиты IP65
Тип контактов 1NO
Цвет Синий
Серия MTB2-B
Упаковка 1 шт
Степень защиты IP66

Все характеристики

О продукте

Описание

Устройства в металлическом исполнении MTB2-B предназначены для установки только в металлические оболочки, обеспечивающие заземление лицевой панели.

Преимущества

Высокая ударопрочность IK07
Степень защиты IP66
Возможность расширения контактной группы
Высокий коммутационный ресурс
Коммутационный ток 10А

Параметр	Значение
Температурный диапазон	Эксплуатация: от -25 °C до +55 °C Хранение: от -40 °C до +70 °C
Влажность	до 90 %, без конденсата
Вибростойкость	Грибовидная 60 мм кнопка: 8 g. Остальные кнопки и переключатели: 15 g. Малые джойстики: 5 g (от 40 до 50 Гц).
Ударопрочность	Кнопки управления: 70 g. Грибовидные кнопки: 15 g. Селекторные переключатели: 200 g.
Степень защиты	IP 65: головки кнопок управления, кнопок управления с подсветкой, грибовидных кнопок, селекторных переключателей, селекторных переключателей с подсветкой, малых джойстиков. В смонтированном положении. IP 40: головки двойных кнопок, двойных кнопок с подсветкой. В смонтированном положении.
Номинальный ток термической стойкости (Ith)	10 А
Номинальное напряжение изоляции (Ui)	415 В
Усилие нажатия	Кнопки со скрытым или выступающим толкателем - с 1NO контактом: 10Н; с 1NC контактом: 8Н Дополнительные контакты - NO: доп. 4,5Н; NC: доп. 3,1Н.
Подключение	Мин. 1х0.5 мм2 (20 AWG) жесткий или мягкий, макс. c наконечником или без: 2х1.5 мм2 (16AWG) или 1х2.5 мм2 (14AWG)
Механическая износостойкость	Головка грибовидной кнопки: 300000 циклов, Головки переключателей с подсветкой: 100000 циклов, Остальные головки кнопок и переключателей: 3000000 циклов.

Чертежи и 3D модели

Габаритный чертеж MTB2-BPZ112

Скачать

Количество в групповой упаковке	20 шт.
Количество в транспортной упаковке	200 шт.
Размеры индивидуальной упаковки, мм	55 х 42 х 32
Размеры групповой упаковки, мм	220 х 135 х 60
Размеры транспортной упаковки, мм	360 х 290 х 245
Объем индивидуальной упаковки, м3	0,000074
Объем групповой упаковки, м3	0,001782
Объем транспортной упаковки, м3	0,025578
Вес единицы (нетто), грамм	65,7
Штрих-код EAN13	4610015847147

Характеристики продукта

Тип продукта Кнопка
Тип толкателя С кожухом
Фиксация Нет
Подсветка Нет
Материал корпуса Металл
Степень защиты IP65
Тип контактов 1NO
Цвет Синий
Серия MTB2-B
Упаковка 1 шт
Степень защиты IP66
