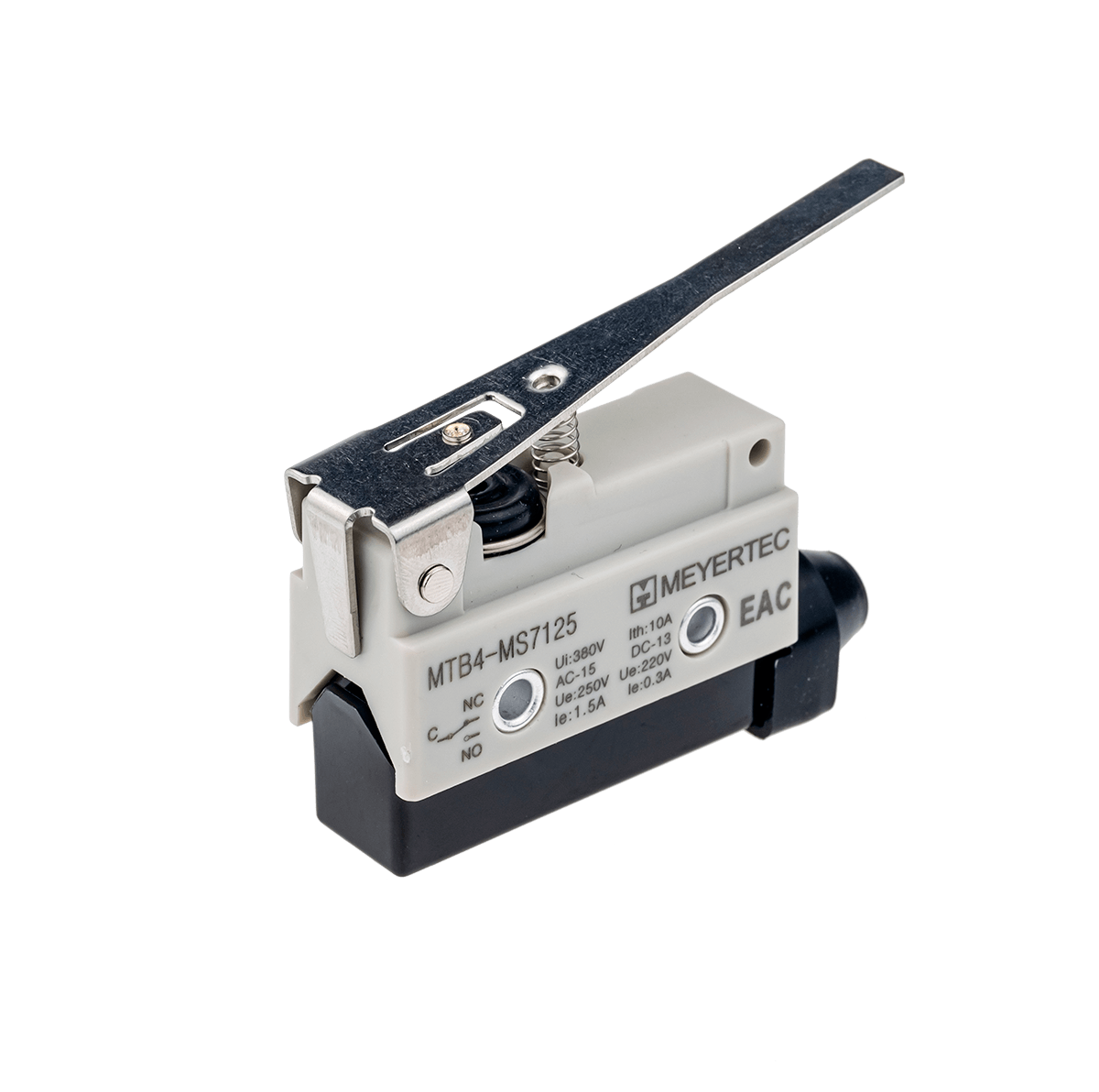

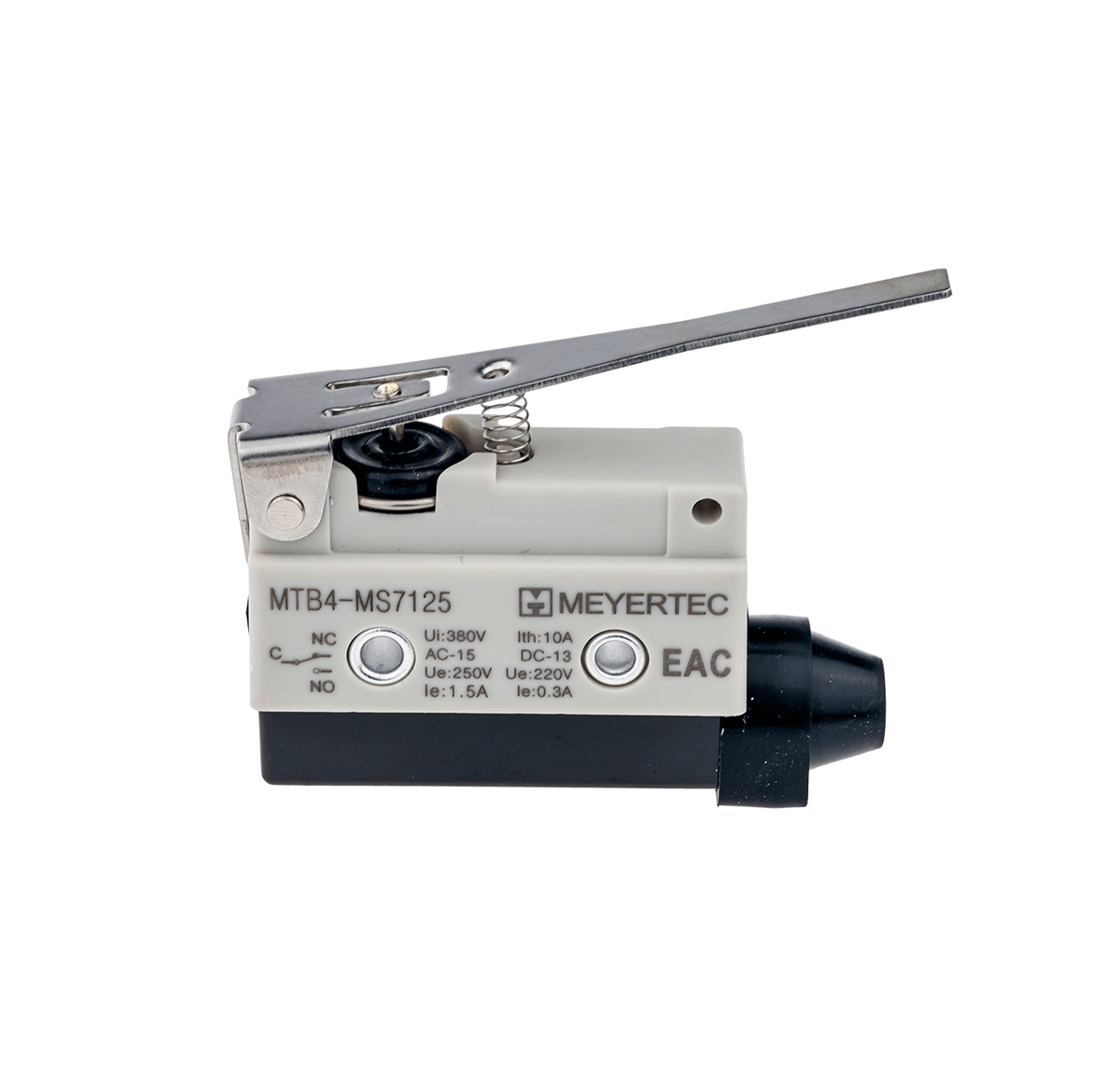

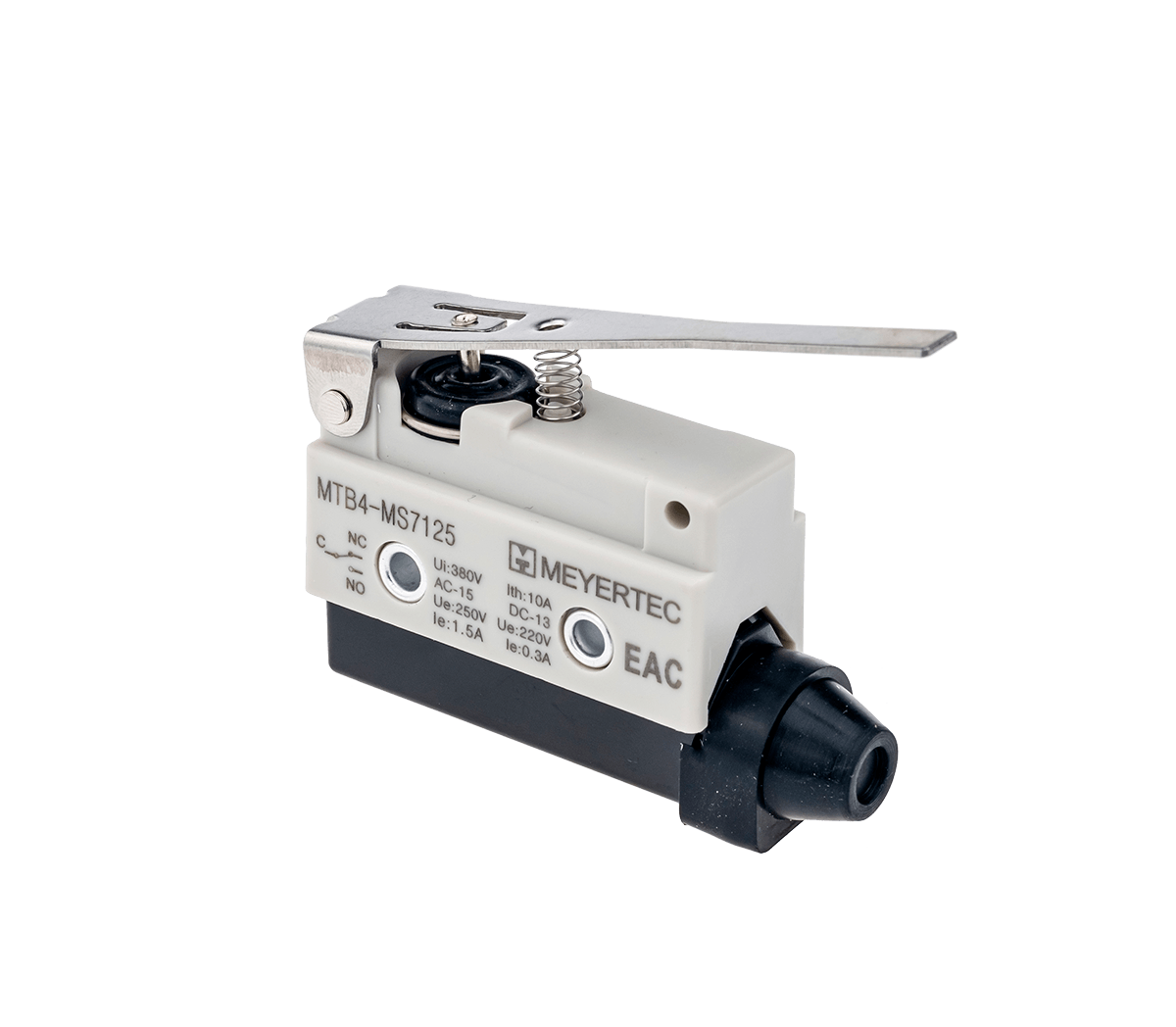

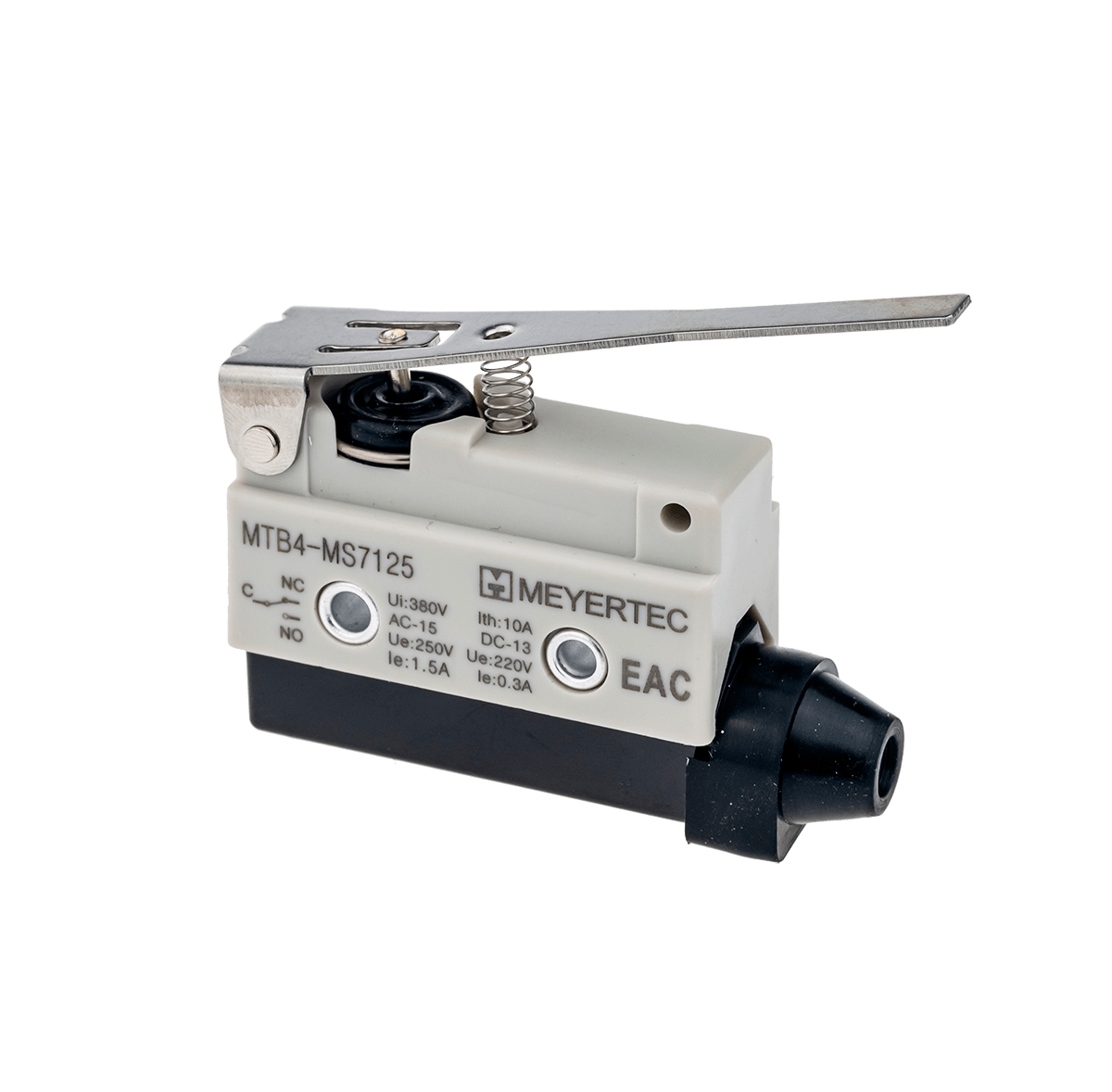

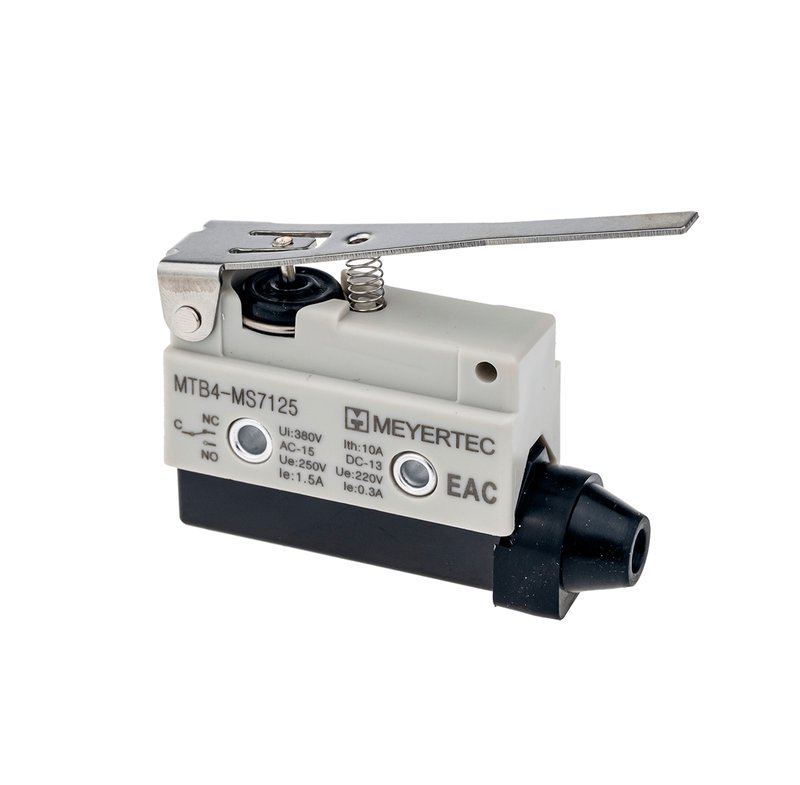

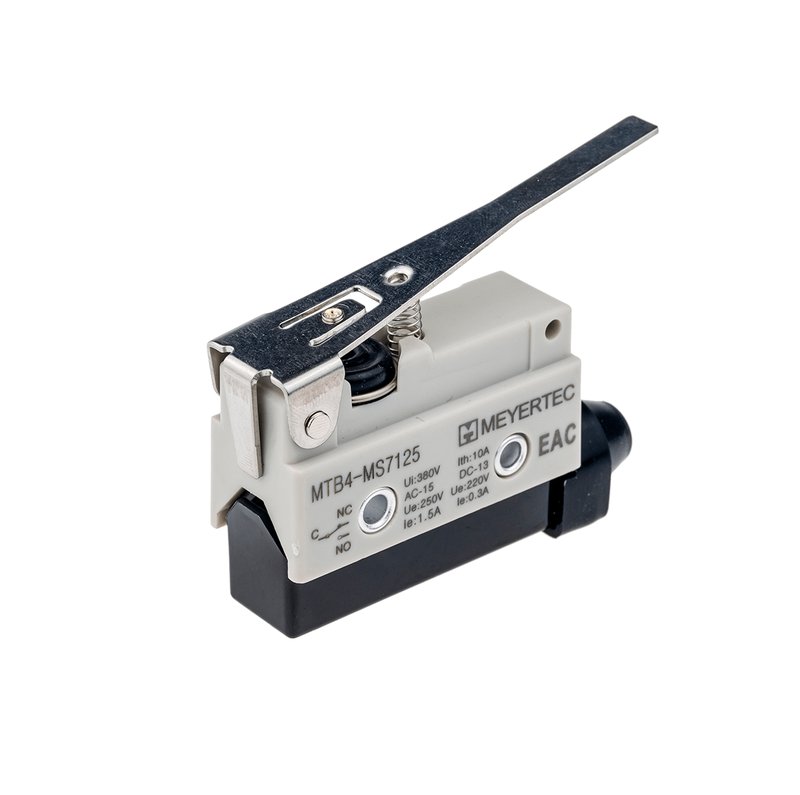

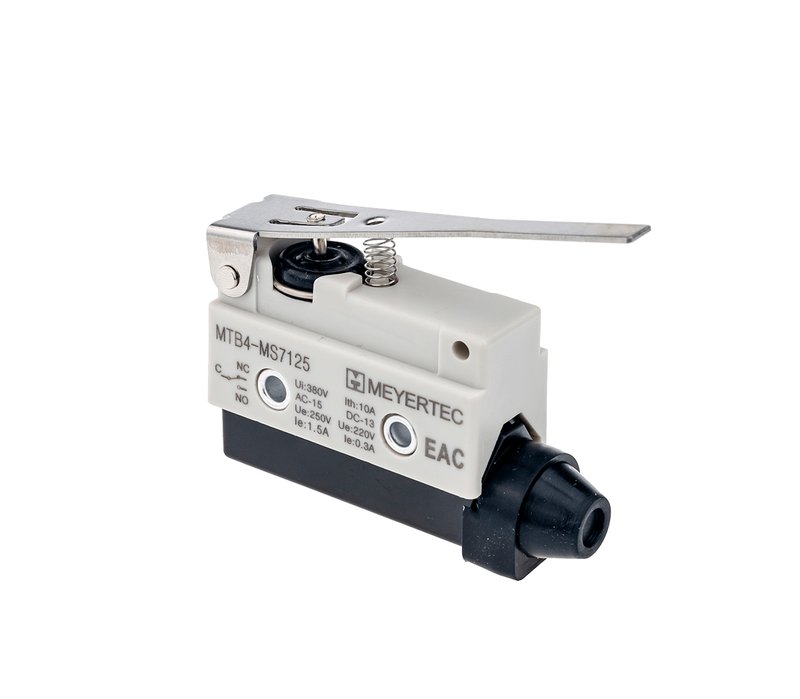

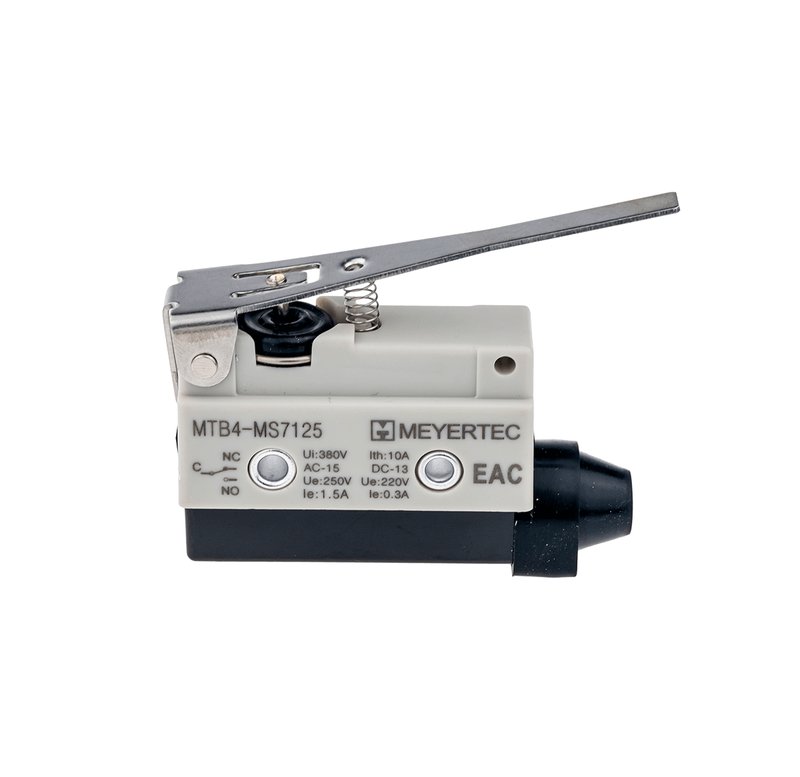

MTB4-MS7125 Выключатель концевой, рычаг нажимной Meyertec
MTB4-MS7125 Выключатель концевой, рычаг нажимной Meyertec
Общепромышленный концевой выключатель MTB4-MS7125 в компактном пластиковом корпусе применяется в различных системах автоматизации, не имеющих повышенных требований к степени защиты
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Воспользуйтесь email почтой для заказа: info@owen-kapo.ru
- Тип актуатора Рычаг нажимной
- Материал корпуса Пластик
- Степень защиты IP54
- Упаковка 1 шт
Преимущества
- Высокий коммутационный ресурс (10 млн. циклов )
- Компактный размер
- Перекидной контакт, NO+NC
- Коммутируемый ток до 10А
- Винтовые пары для монтажа входят в комплект поставки
| Параметр | Значение |
| Скорость срабатывания | 0,05 – 50 cм/сек |
| Частота срабатывания |
механическая: 120 переключений/мин |
| Контактная группа | Перекидной контакт, NO+NC |
| Ток термической стойкости, Ith | 10 А |
| Сопротивление контактов | 15 мОм |
| Сопротивление изоляции | 1000 В в течение минуты (контакт-контакт) |
| Напряжение изоляции | 2 кВ в течение минуты |
| Диэлектрическая прочность |
1000 В AC в течение минуты (между контактами) |
| Износоустойчивость |
механическая: 10 млн. циклов |
| Вибростойкость | 10...55 Гц; двойная амплитуда 1.5 мм |
| Ударопрочность | 30 g |
| Кабельный ввод | Диаметр кабеля 6 - 9 мм |
| Подключение контактов | Винтовое M3,5 (гибкий кабель с наконечником) |
| Рабочая температура | -10…+80 °C |
| Масса | 60 г |
| Степень защиты | IP54 |
Электрические характеристики
| Un | Резистивно-емкостная | Индуктивная | ||||
| R (резистор) | RC (сигнальная лампа) | L (катушка) | RL (ЭД) | |||
| NC | NO | NC | NO | NC | NO | NO |
| 125 VAC | 10А | 3A | 1,5A | 10A | 5A | 2,5A |
| 250 VAC | 10А | 2,5A | 1,25A | 10A | 3A | 1,5A |
| 480 VAC | 3А | 1,5A | 0,75A | 2,5A | 1,5A | 0,75A |
| 8 VAC | 10А | 3A | 1,5A | 6A | 6A | 5A |
| 14 VDC | 10A | 3A | 1,5A | 6A | 6A | 5A |
| 30 VDC | 8А | 3A | 1,5A | 6A | 5A | 2,5A |
| 125 VDC | 0,5A | 0,4A | 0,05A | 0,05A | ||
| 250 VDC | 0,25A | 0,2A | 0,03A | 0,03A |
Рабочие характеристики
| Модель | MS7125 |
| Макс. усилие срабатывания,g(OF) | 150 |
| Макс. усилие отпускания,g (RF) | 40 |
| Рабочий ход, мм (PT) | 13,5 мм |
| Избыточный ход, мм (ОТ) | 4 мм |
| Отклонение хода, мм (MD) | 3,2 мм |
| Положение срабатывания (OP) | 25 мм |
Чертежи и 3D модели
| Количество в групповой упаковке | - |
| Количество в транспортной упаковке | 200 шт. |
| Размеры индивидуальной упаковки, мм | - |
| Размеры групповой упаковки, мм | - |
| Размеры транспортной упаковки, мм | 465 х 250 х 315 |
| Объем индивидуальной упаковки, м3 | - |
| Объем групповой упаковки, м3 | - |
| Объем транспортной упаковки, м3 | 0,036225 |
| Вес единицы (нетто), грамм | 60,6 |
| Штрих-код EAN13 | 4610015845655 |
Характеристики
- Тип актуатора Рычаг нажимной
- Материал корпуса Пластик
- Степень защиты IP54
- Упаковка 1 шт
