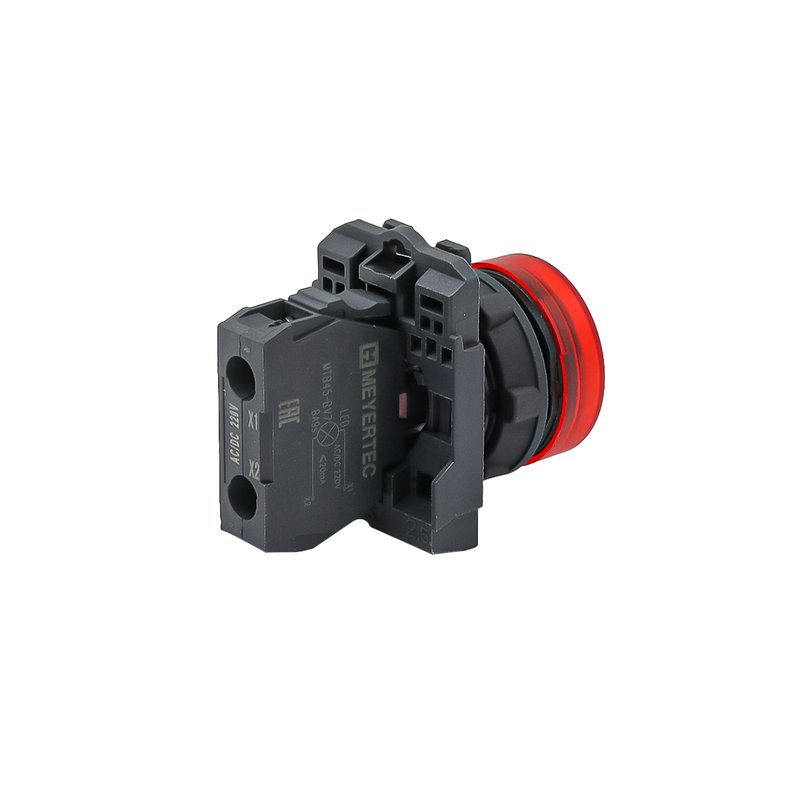

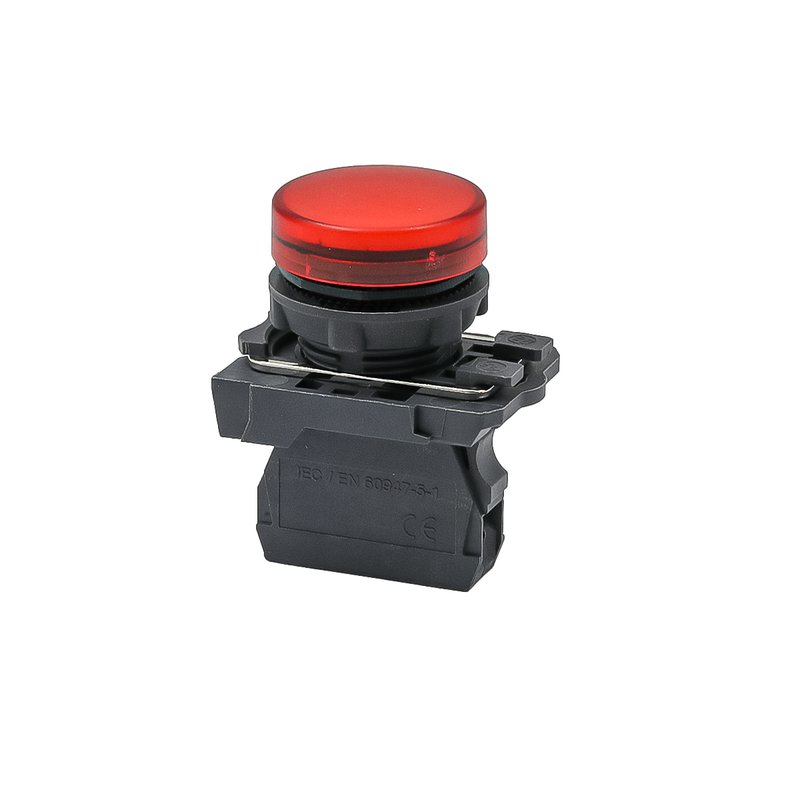

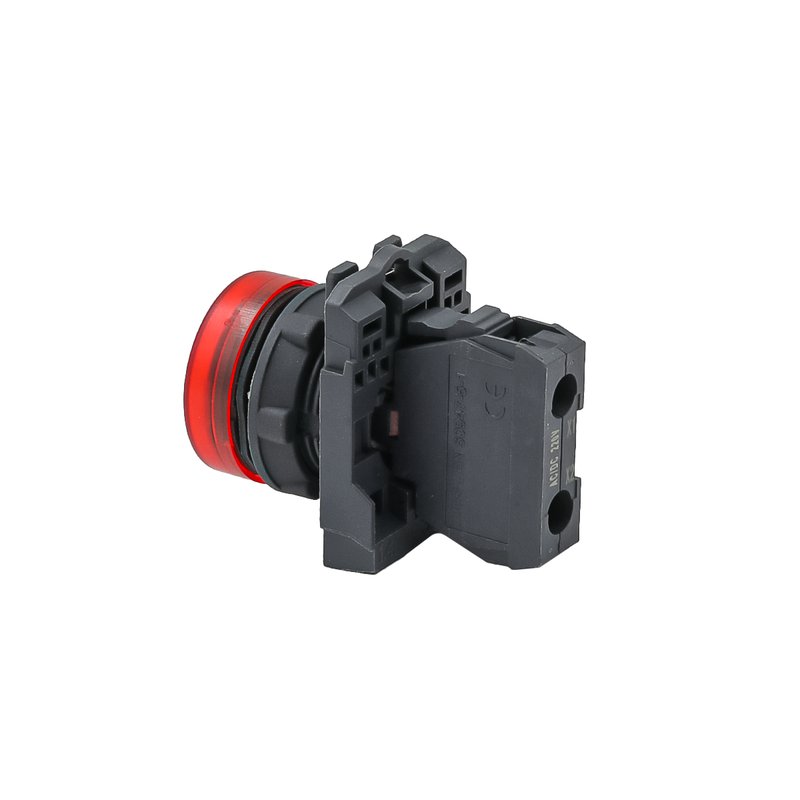

MTB5-AV743 Лампа сигнальная красная, 220V AС/DC, IP65, пластик Meyertec
MTB5-AV743 Лампа сигнальная красная, 220V AС/DC, IP65, пластик Meyertec
Лампа сигнальная светодиодная MTB5-AV743 (в сборе) применяется в шкафах управления и автоматики для сигнализации состояния технологических процессов и режимов работы оборудования. Лампы серии MTB5 выполнены в модульном пластиковом исполнении
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Воспользуйтесь email почтой для заказа: info@owen-kapo.ru
- Серия MTB5
- Упаковка 1 шт
Лампа сигнальная светодиодная MTB5-AV743 (в сборе) применяется в шкафах управления и автоматики для сигнализации состояния технологических процессов и режимов работы оборудования. Лампы серии MTB5 выполнены в модульном пластиковом исполнении и предназначены для использования в сети постоянного или переменного тока с напряжением 220 В или 24 В.
Преимущества серии MTB5
- Высокое пыле- и влагозащищенное исполнение (степень защиты IP65).
- Компактный съемный LED-модуль.
- Система фиксации лампы выполнена одним металлическим зажимом, что обеспечивает простую и надежную установку.
- Высокая прочность, износостойкость, устойчивость рассеивателя лампы к температурным перепадам. Изготовлен из поликарбоната (PC).
- Срок службы LED-модуля более 40 000 часов.
- Наличие инструкции по установке в каждой индивидуальной упаковке.
Лампа сигнальная серии MTB5 имеет стандартный размер 22 мм и помогает решать разнообразные задачи: индикация текущего состояния электрической цепи, сигнализация включения оборудования / запуска рабочего процесса, аварийная сигнализация в промышленных электротехнических установках и шкафах управления.
| Наименование | Значение |
| Степень защиты: | IP65 |
| для модульных ламп MTB5 | |
| Установочный диаметр | 22 мм |
| Номинальное напряжение изоляции Ui (В) | 690 В |
| Ток нагрева в атмосферном воздухе Ith (A) | 10 |
| Диапазон рабочих температур | –40…+55 °С |
| Температура хранения | –40…+70 °С |
| Относительная влажность воздуха, не более | 90 % |
| Яркость свечения |
100 кд/м2 |
| Материал изготовления: | |
| рассеиватель | Поликарбонат |
| головка | РВТ (полибутилентерефталат) |
| основание | РВТ (полибутилентерефталат) |
| механизм фиксации | Металл |
| контакты | Сплав серебра и никеля |
| корпус блок-контактов | РВТ (полибутилентерефталат) |
| Потребление тока | 20 мА |
| Предельные значения напряжения | 0,85 Ue ≤ U ≤ 1,1 Ue |
| Тип клемм | Винтовые |
| Типоразмер подключаемого провода |
0,5…2,5 мм2 |
| Тип светодиода | Светодиод (LED) |
| Ном. напряжение | 24 В перем./пост. тока |
| 220 В перем./пост. тока | |
| Срок службы оболочки лампочки | ≥ 30 000 часов |
| Цвет светодиода | белый, зеленый, красный, желтый, синий |
| Прочность электрической изоляции (время приложения напряжения) | 2,5 кВ |
| (1 мин) | |
| Момент затяжки | 0,8 Н·м (максимум 1,2 Н·м) |
| Толщина стенки шкафа | 1...6 мм |
| Ремонтопригодность | Неремонтопригодны |
| Комплектация изделия | Изделие в сборе |
Категории нагрузок
| Параметр | Значение |
| Категории применения | АС-15, DС-13 |
| Средняя частота коммутаций | 3600 цикл/час |
| Коэффициент загрузки | 0,5 |
| Частота переменного тока | 50...60 Гц |
Номинальный коммутируемый ток по ГОСТ 60947–5–1
|
Номинальное рабочее напряжение (Ue), В |
Номинальный рабочий ток АС- | Номинальный рабочий ток DС- |
| 15, А | 13, А | |
| 125 | — | 0,55 |
| 240 | 3 | — |
| 250 | — | 0,27 |
| 380 | 2,5 | — |
Чертежи и 3D модели
| Вес индивидуальной упаковки, гр. | 25,00 |
| Объем индивидуальной упаковки, м3 | 0,000075 |
| Количество в индивидуальной упаковке, шт | 1 |
| Количество в групповой упаковке, шт | 10 |
| Количество в транспортной упаковке, шт | 200 |
| EAN-13 Индивидуальный | 4610095727926 |
| EAN-13 Групповой | 4610095728992 |
| ITF-14 Транспортный | 14610095728999 |
