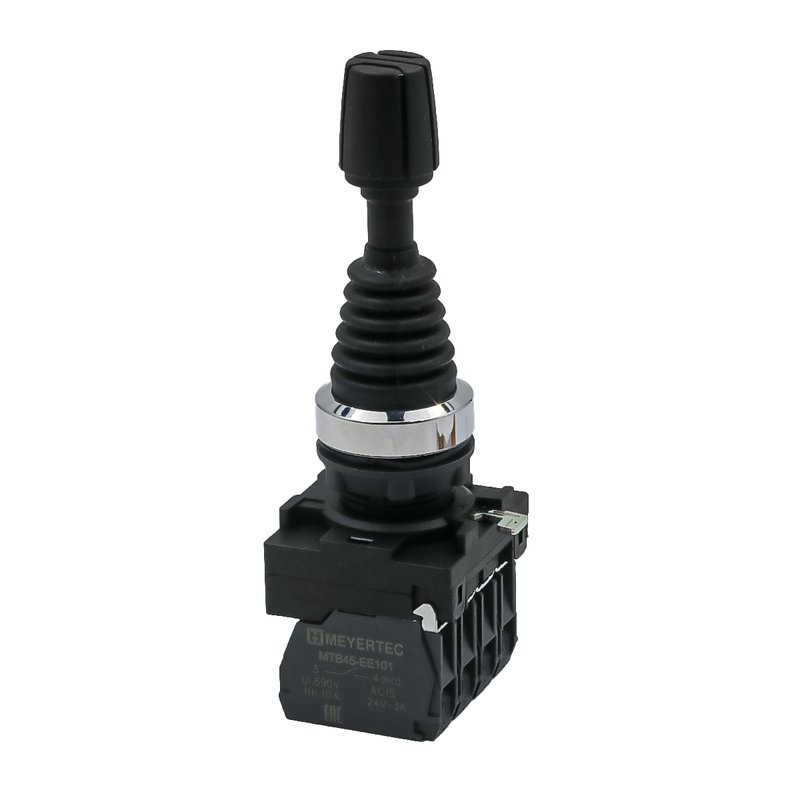

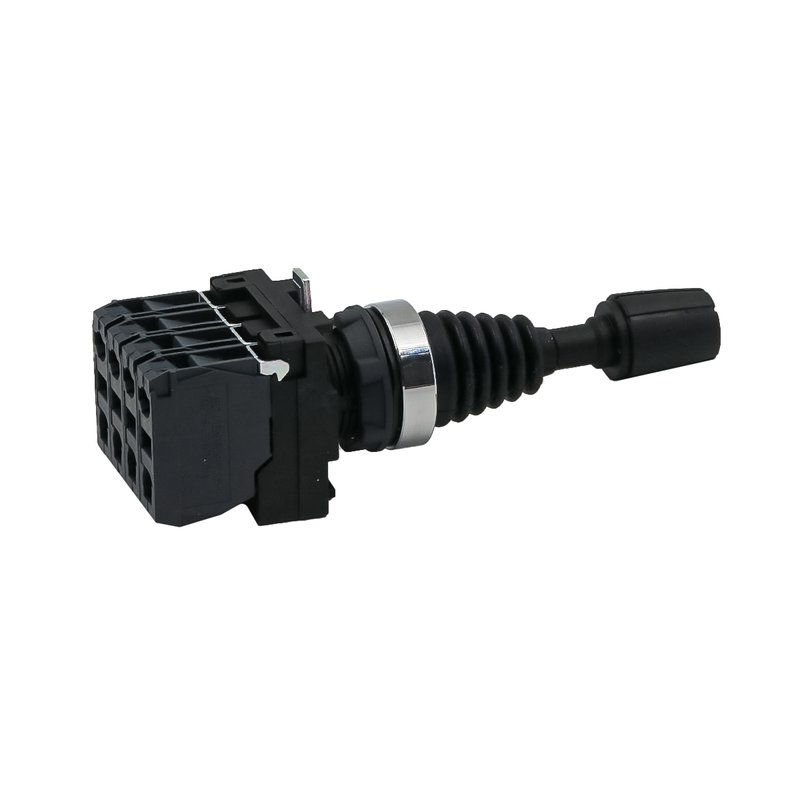

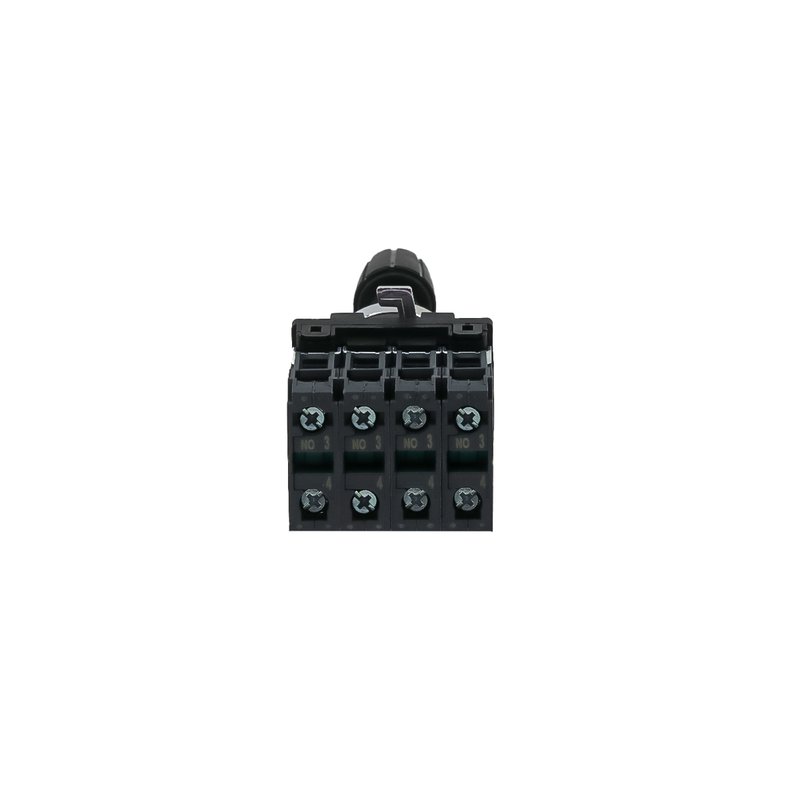

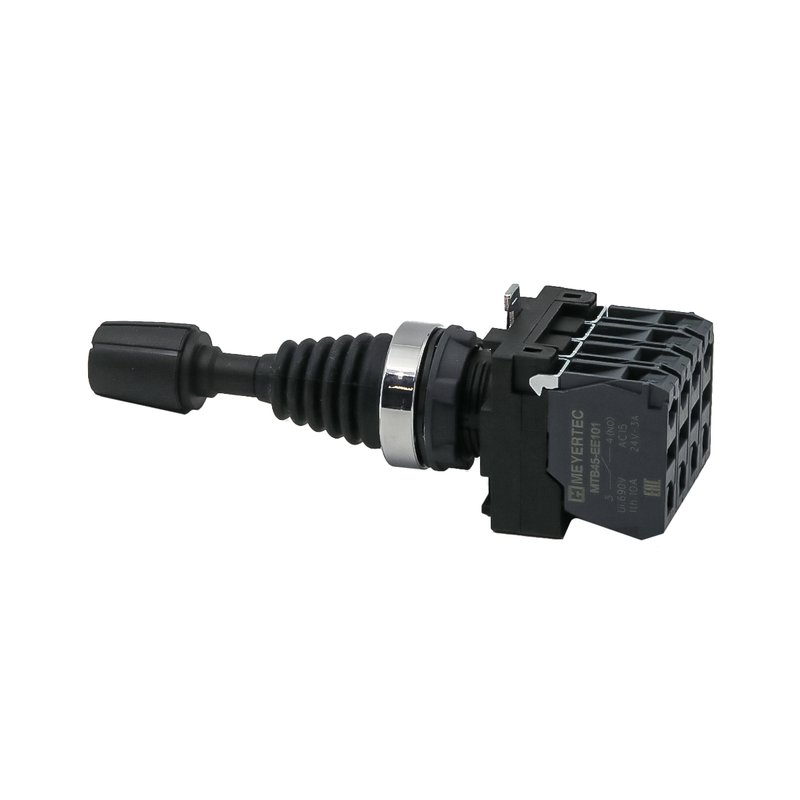

MTB5-PA14 Джойстик в сборе, 4NO, 4 положения с фиксацией Meyertec
MTB5-PA14 Джойстик в сборе, 4NO, 4 положения с фиксацией Meyertec
MTB5-PA14 применяется для управления перемещением подвижных элементов промышленного оборудования и для выполнения пуска и остановки приводов двигателей
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Воспользуйтесь email почтой для заказа: info@owen-kapo.ru
- Блокировка Нет
- Упаковка 1 шт
Джойстики обеспечивают высокую скорость выполнения операции, когда оператору требуется тщательный контроль над системой с ручным управлением.
Преимущества
- Высокое пыле- и влагозащищенное исполнение (степень защиты IP65).
- Широкие функциональные возможности: 2 или 4 направления, включая операции фиксации, возврата и блокировки, которая обеспечивает защиту от случайного нажатия.
- Компактный размер: монтажная глубина устройства с 4 блок-контактами составляет 48 мм.
- Расширяемая контактная группа: максимально 3 ряда по 4 шт.
- Удобный монтаж основания с блок-контактами простым защелкиванием.
- Удобный демонтаж основания с блок-контактами с помощью специального рычажного фиксатора (без инструмента).
- Высокая механическая износостойкость - более 300 000 циклов.
Сферы применения: машиностроение, целлюлозно-бумажная, пищевая промышленность, строительная техника, робототехника и др.
| Наименование | Значение |
| Степень защиты по ГОСТ 14254 фронтальной стороны в смонтированном положении (с лицевой стороны) | IP65 |
| Степень защиты со стороны блок-контактов | IP20 |
| Степень ударопрочности по ГОСТ EN IEC 62262 | IK07 |
| Установочный диаметр | 22 мм |
| Температурный диапазон |
Эксплуатация: от -25 °C до +55 °C |
| Влажность | до 90 %, без образования конденсата |
| Предельная высота, не более | 2000 м |
| Вибростойкость (при частоте 10–50 Гц) | 15 g |
| Номинальный ток термической стойкости (Ith) | 10 А |
| Номинальное напряжение изоляции (Ui) | 690 В |
| Размер и тип подключаемых проводов: |
1 × 0,5 мм2 (20 AWG) жесткий или мягкий |
| минимальные значения | |
| максимальные значения |
2 × 1,5 мм2 (16 AWG) с кабельным наконечником, 1 × 2,5 мм2 (14 AWG) без кабельного наконечника |
| Механическая износостойкость | 3 x 10⁵ циклов |
| Электрический срок службы | 1 x 10⁵ циклов при переменном напряжении |
| Материал изготовления: | |
| головка | РВТ (полибутилентерефталат) + резина + металл |
| основание | РВТ (полибутилентерефталат) |
| механизм фиксации | Металл |
| контакты | Сплав серебра и никеля; |
| корпус блок контактов | РВТ (полибутилентерефталат) |
| Момент затяжки | 0,8 Н·м (максимум 1,2 Н·м) |
| Толщина стенки шкафа | 1...6 мм |
| Ремонтопригодность | Неремонтопригодны |
| Комплектация изделия | Изделие в сборе |
Категории нагрузок
| Параметр | Значение |
| Категории применения | АС-15, DС-13 |
| Средняя частота коммутаций | 3600 цикл/час |
| Коэффициент загрузки | 0,5 |
| Частота переменного тока | 50...60 Гц |
Номинальный коммутируемый ток по ГОСТ 60947–5–1
| Номинальное рабочее напряжение (Ue), В | Номинальный рабочий ток АС- | Номинальный рабочий ток DС- |
| 15, А | 13, А | |
| 125 | — | 0,55 |
| 240 | 3 | — |
| 250 | — | 0,27 |
| 380 | 2,5 | — |
Чертежи и 3D модели
| Вес индивидуальной упаковки, гр. | 88,00 |
| Объем индивидуальной упаковки, м3 | 0,000181 |
| Количество в индивидуальной упаковке, шт | 1 |
| Количество в групповой упаковке, шт | 4 |
| Количество в транспортной упаковке, шт | 80 |
| EAN-13 Индивидуальный | 4610095728008 |
| EAN-13 Групповой | 4610095729074 |
| ITF-14 Транспортный | 14610095729071 |
