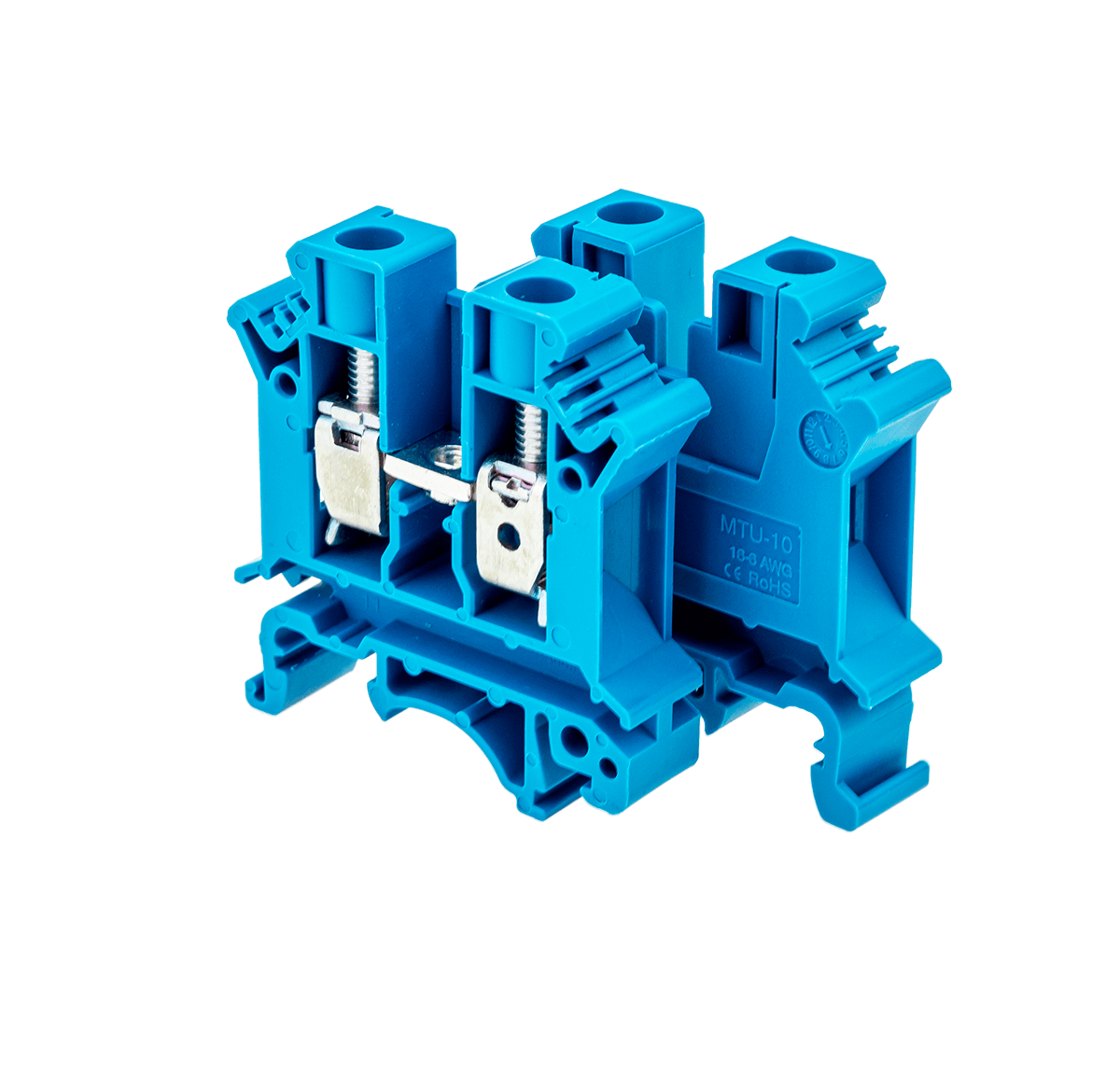

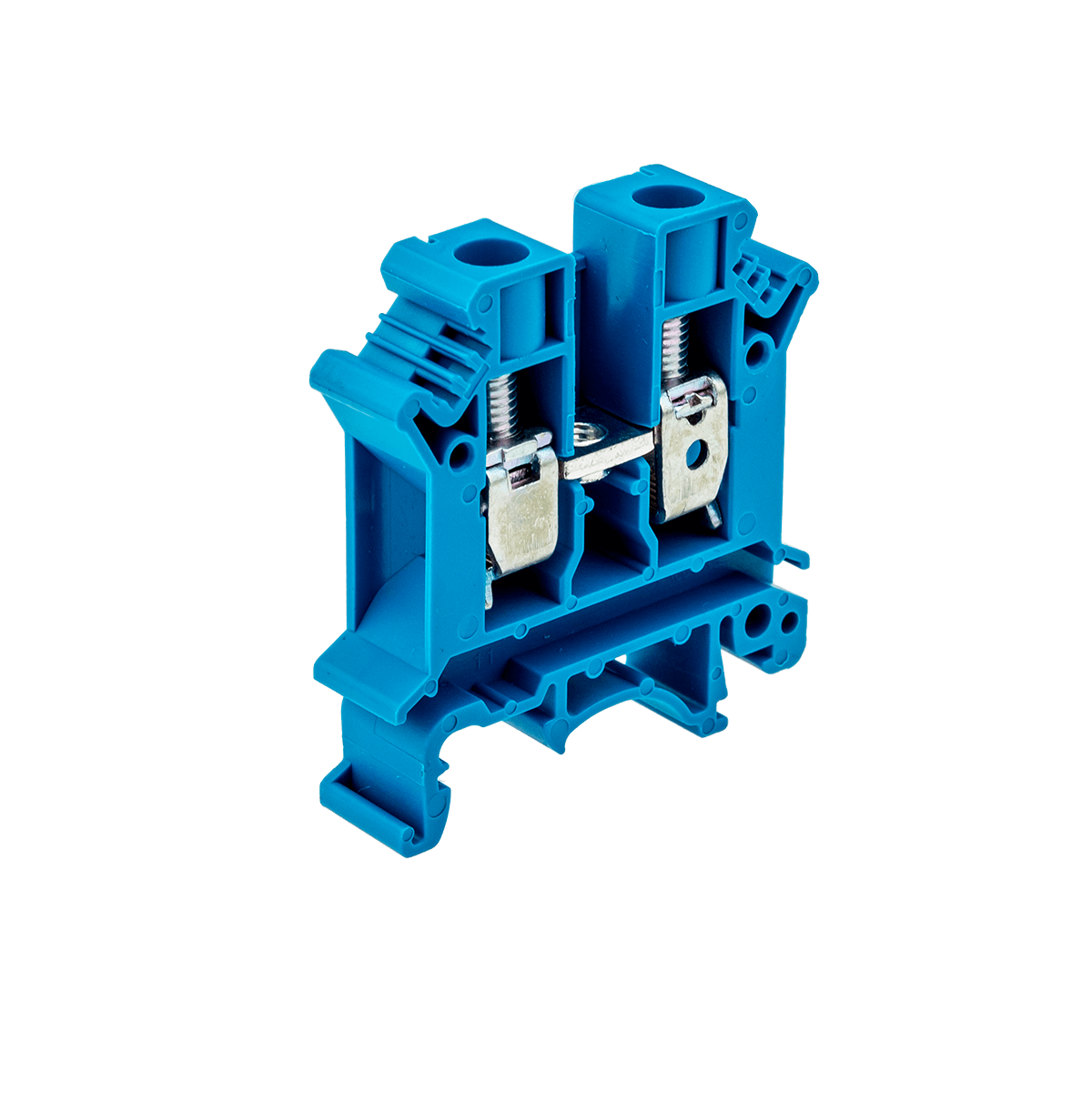

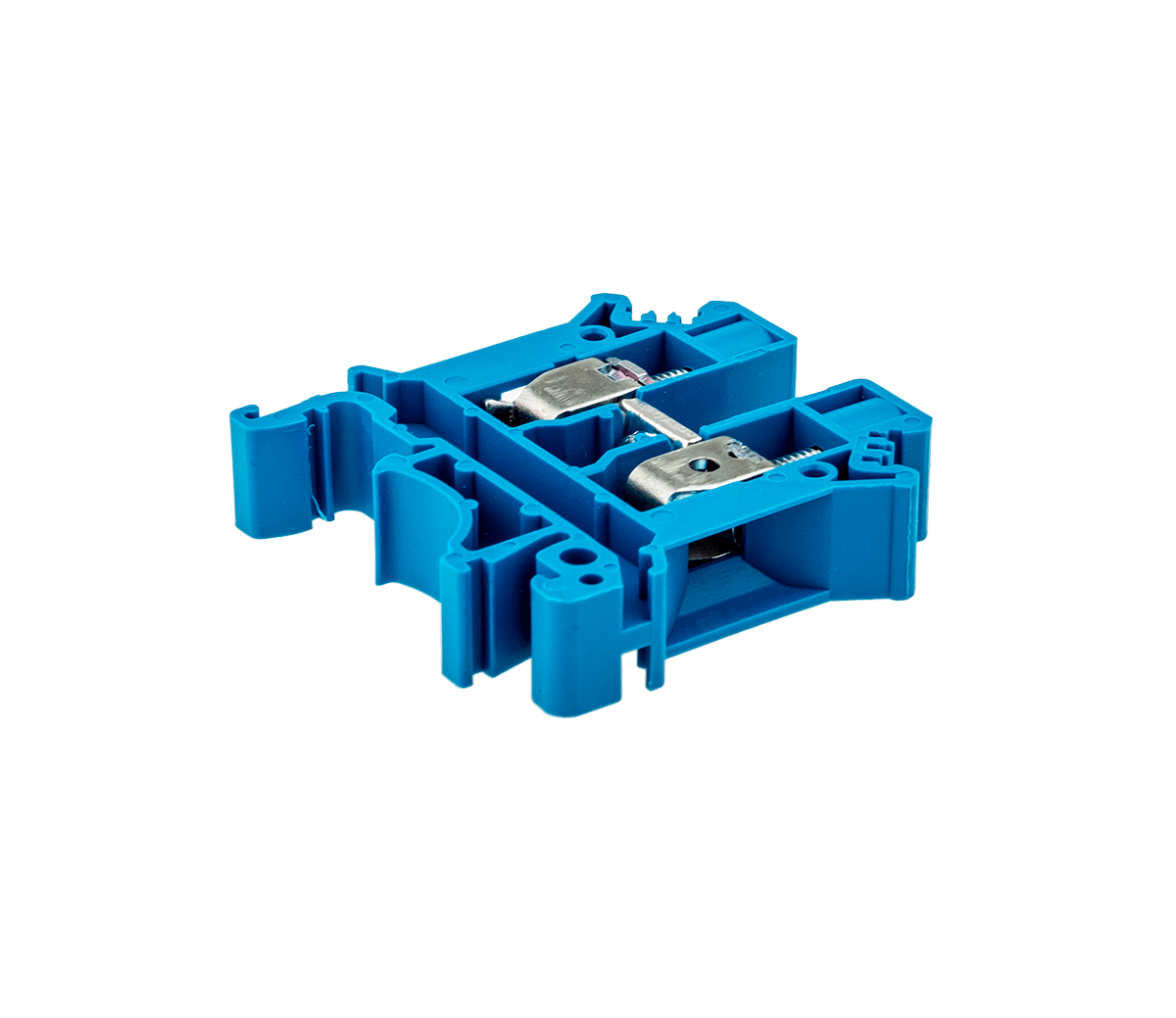

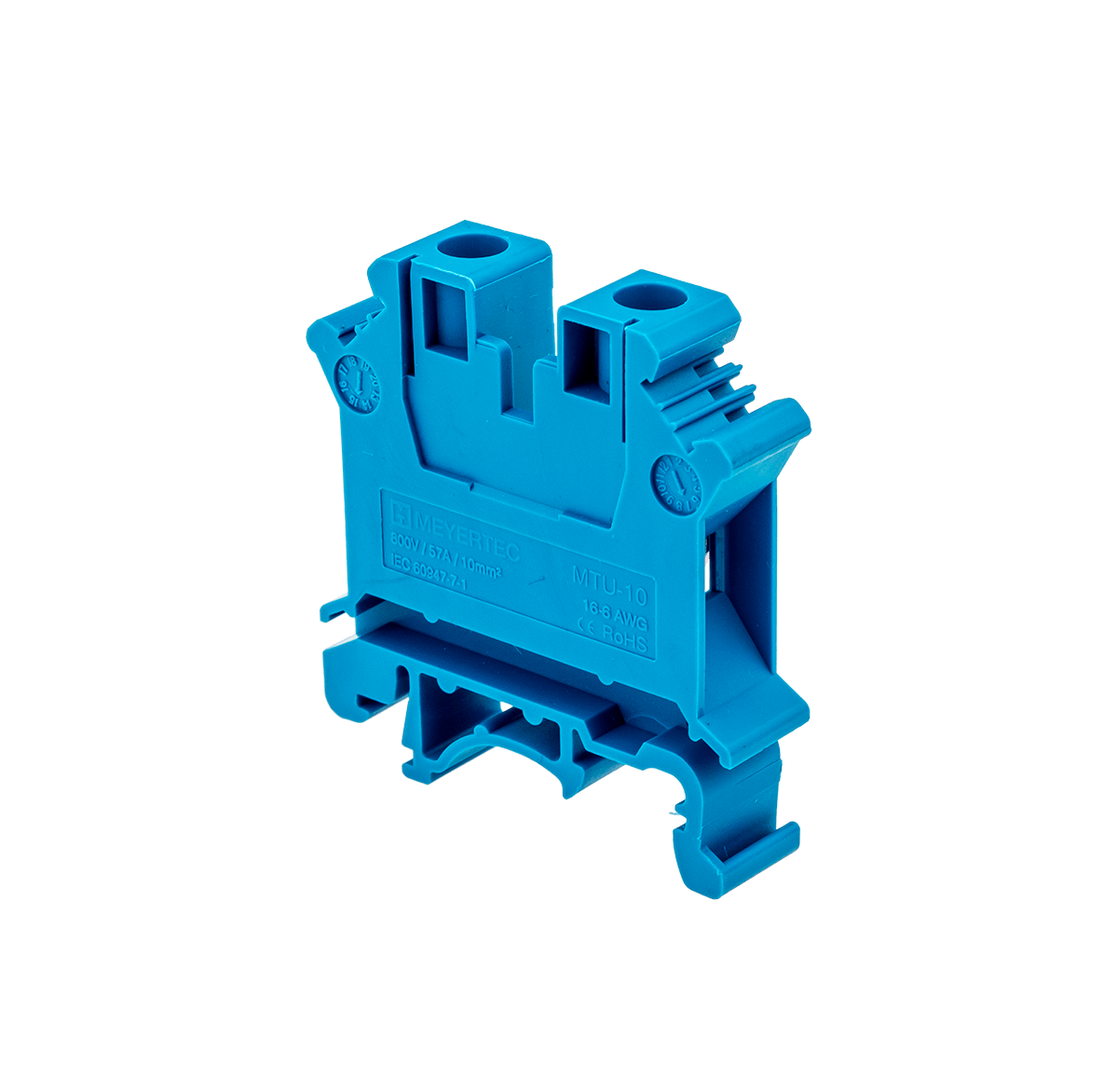

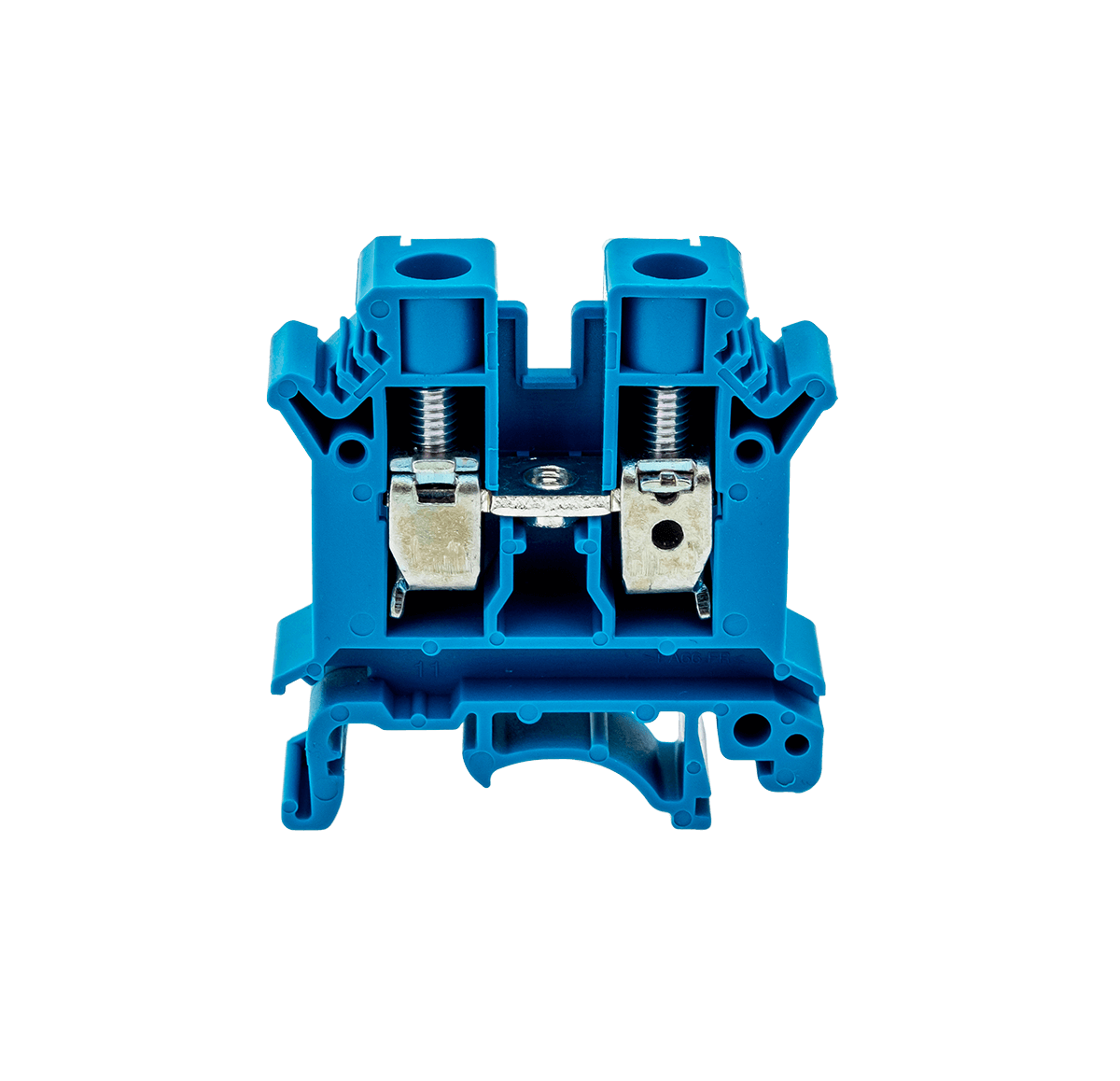

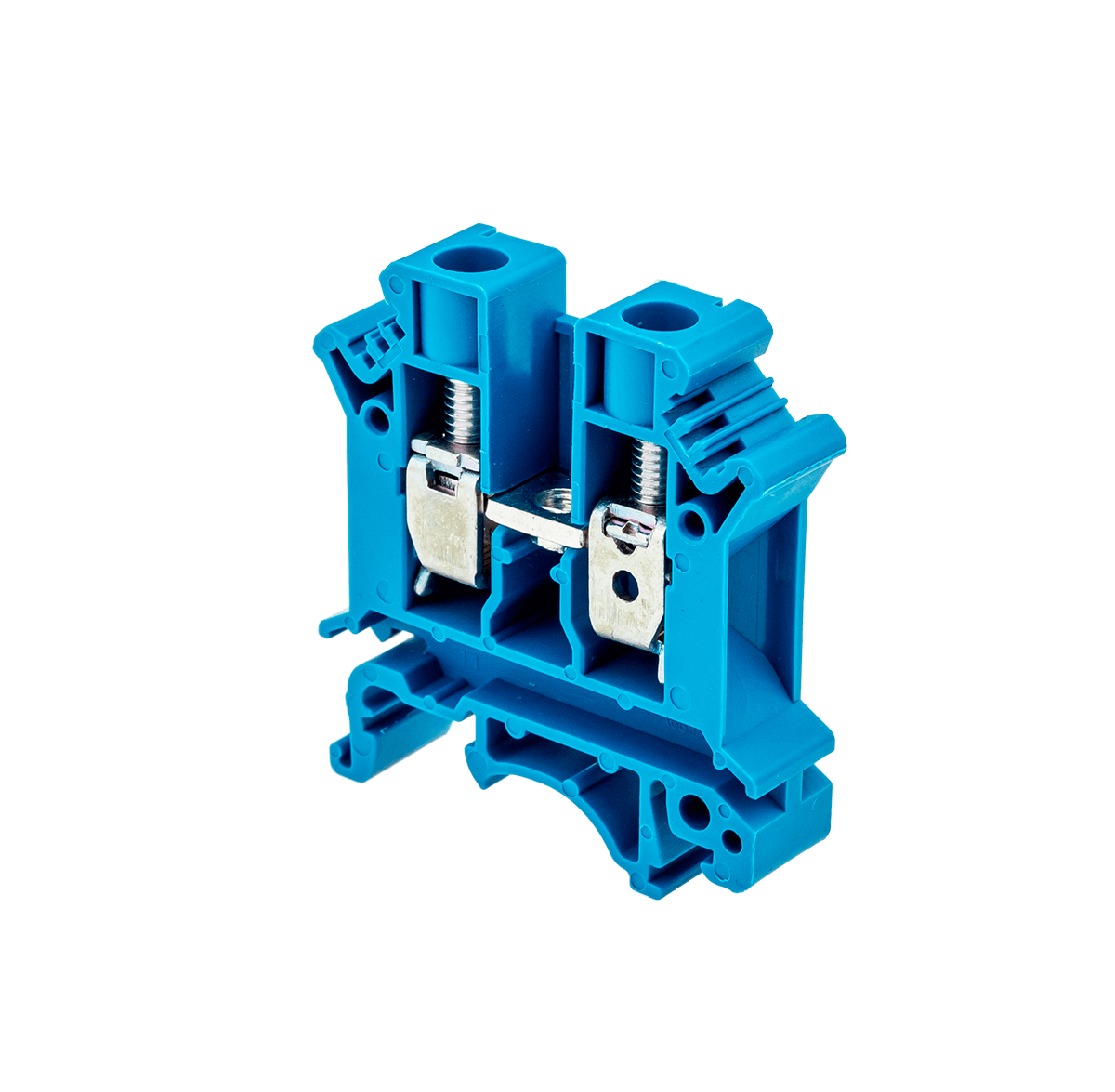

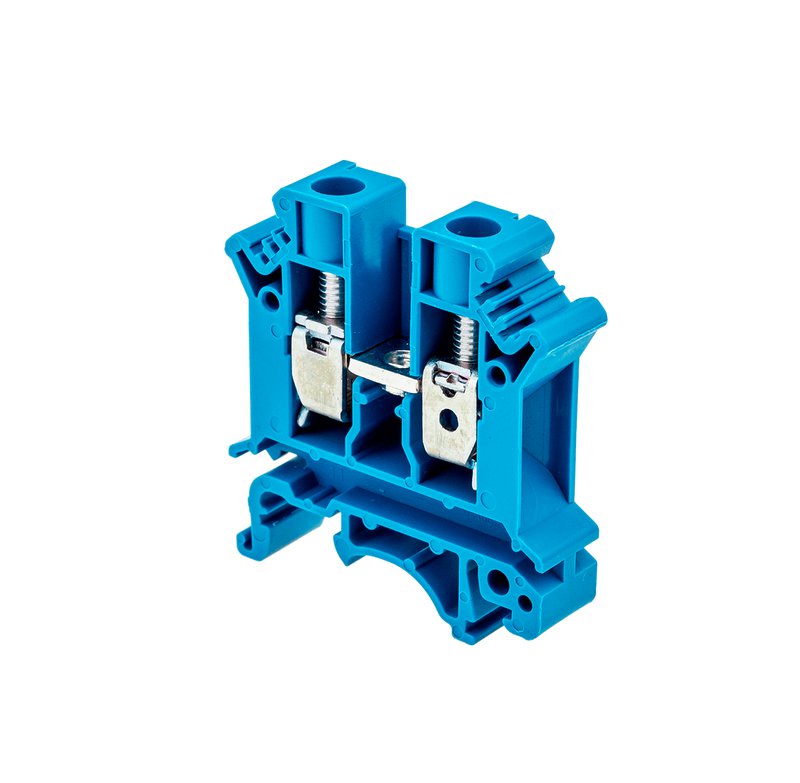

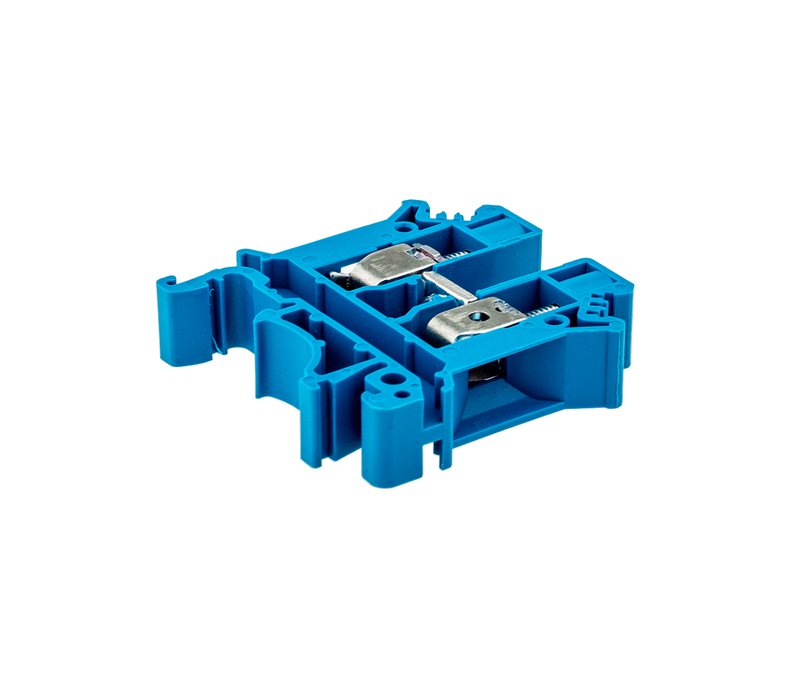

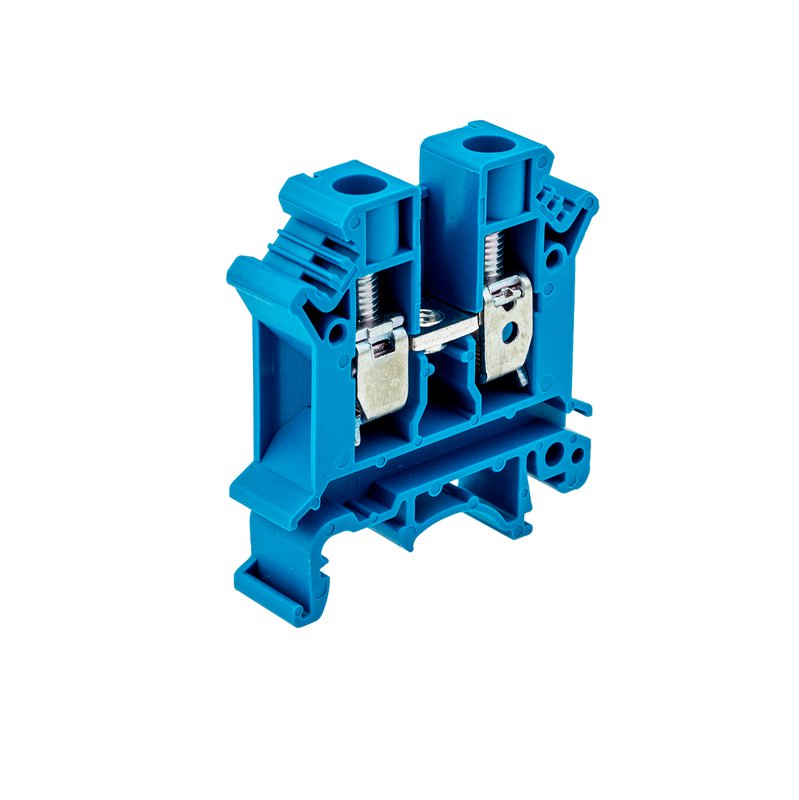

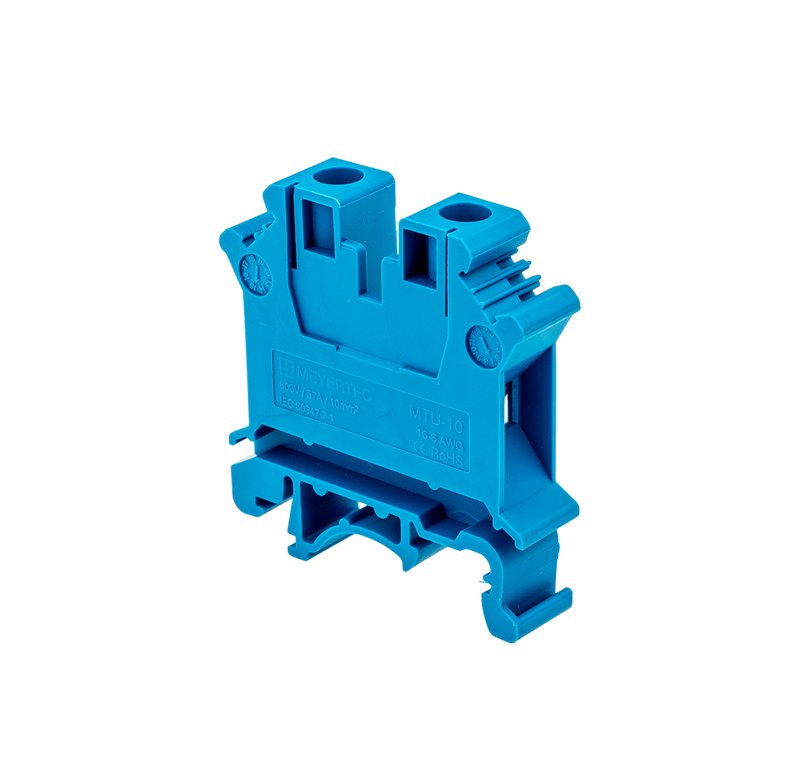

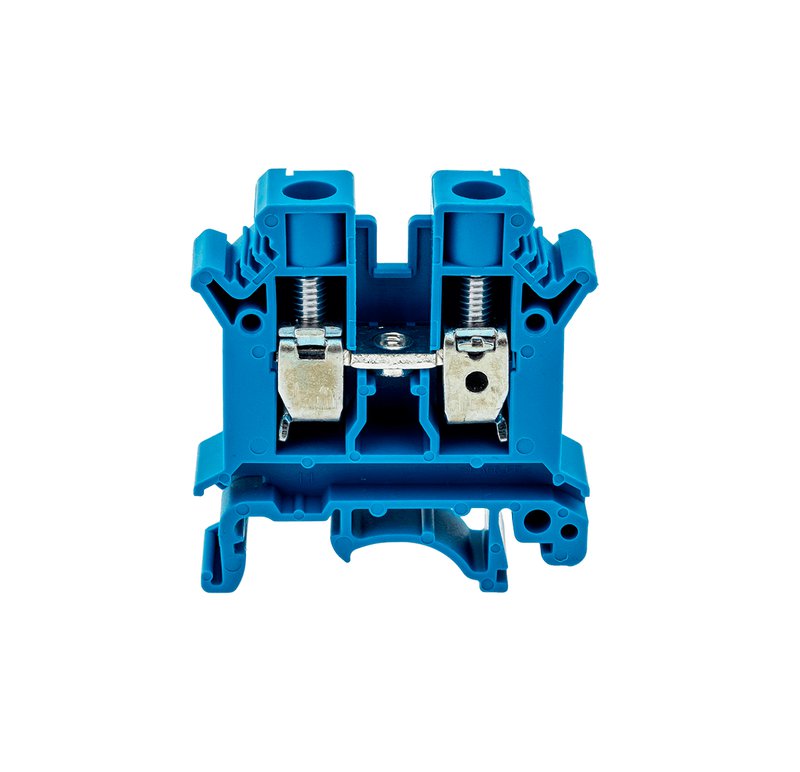

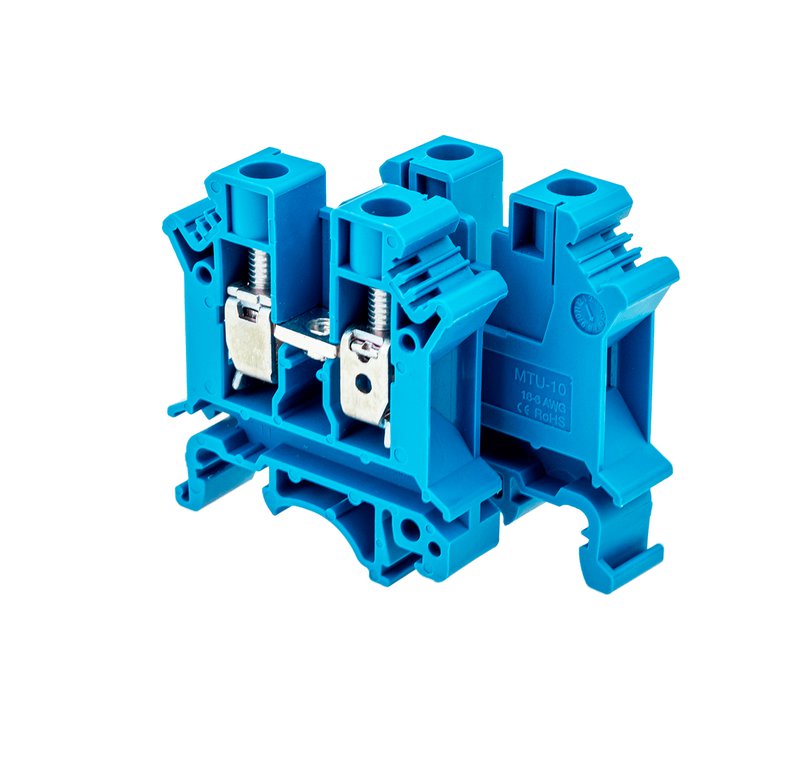

MTU-10BL Клемма винтовая проходная, 10 мм², синяя Meyertec
MTU-10BL Клемма винтовая проходная, 10 мм², синяя Meyertec
Одноуровневые винтовые клеммы MTU-10 – простой и удобный способ подключения устройств в шкафах автоматики. Клеммы MTU-10 предназначены для проводников сечением 10мм2. Открытую токопроводящую часть клеммного ряда необходимо закрыть торце
Для заказа вы можете позвонить по номеру: 8(800)550-67-06
Воспользуйтесь email почтой для заказа: info@owen-kapo.ru
- Тип продукта Винтовые клеммы
- Цвет Синий
- Тип клемм Одноуровневая
- Сечение 10 мм²
- Номинальный ток 57 А
- Упаковка 20 шт
- Тип продукта Клеммы
- Серия MTU
Одноуровневые винтовые клеммы MTU-10 – простой и удобный способ подключения устройств в шкафах автоматики. Клеммы MTU-10 предназначены для проводников сечением 10мм2. Открытую токопроводящую часть клеммного ряда необходимо закрыть торцевой заглушкой. Одноуровневые клеммы имеют одинаковые габаритные размеры для всех сечений, кроме ширины, которая зависит от сечения выбираемого проводника.
Преимущества
- Гильза из стали с антикоррозийным покрытием
- Высокая электропроводность
- Универсальное крепление на DIN-рейки различных типов
- Корпус из первичного полиамида PA66
- Широкий ассортимент аксессуаров и маркировок
* в комплекте на упаковку поставляется торцевая заглушка – 1 шт. (арт. MTU-PBL).
| Параметр | Значение | |
| Расчетное сечение | мм² | 10 |
| Номинальное напряжение | В | 800 |
| Номинальный ток | А | 57 |
| Длина × Ширина × Высота | мм | 42.5 × 10.2 × 47 |
| Пиковое (импульсное) напряжение | кВ | 8 |
| Тип винтов | M4 | |
| Момент затяжки, мин/макс | Нм | 1.5-1.8 |
| Тип монтажа (DIN-рейка) | TH (TS) 35x7.5 TH (TS) 35x15 G 32x15 | |
| Подключение по стандарту | IEC 60947-7-1 | |
| Длина снятия изоляции | мм | 10 |
| Сечение жесткого провода | мм² | 0.5…16 |
| Сечение гибкого провода | мм² | 0.5…10 |
| Сечение гибкого провода с НШВИ | мм² | 0.5…10 |
| Материал изоляции | PA66 | |
| Температура эксплуатации | от -40 до +100 ℃ |
Чертежи и 3D модели
| Количество в групповой упаковке | 20 шт. |
| Количество в транспортной упаковке | 1400 шт. |
| Размеры индивидуальной упаковки, мм | - |
| Размеры групповой упаковки, мм | 220 х 60 х 50 |
| Размеры транспортной упаковки, мм | 560 х 305 х 320 |
| Объем индивидуальной упаковки, м3 | - |
| Объем групповой упаковки, м3 | 0,000660 |
| Объем транспортной упаковки, м3 | 0,054656 |
| Вес единицы (нетто), грамм | 14,3 |
| Штрих-код EAN13 | 4610015845778 |
