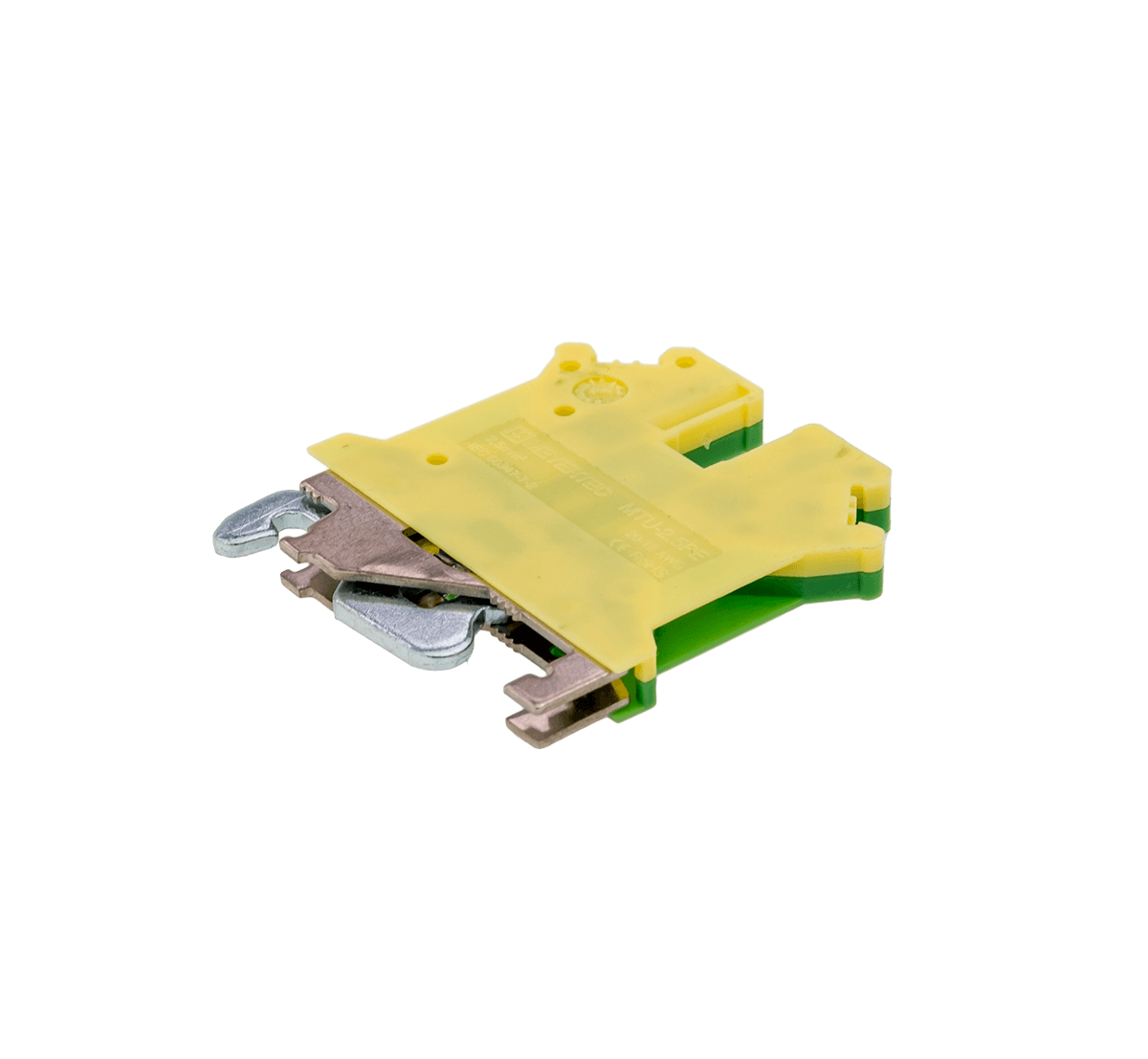

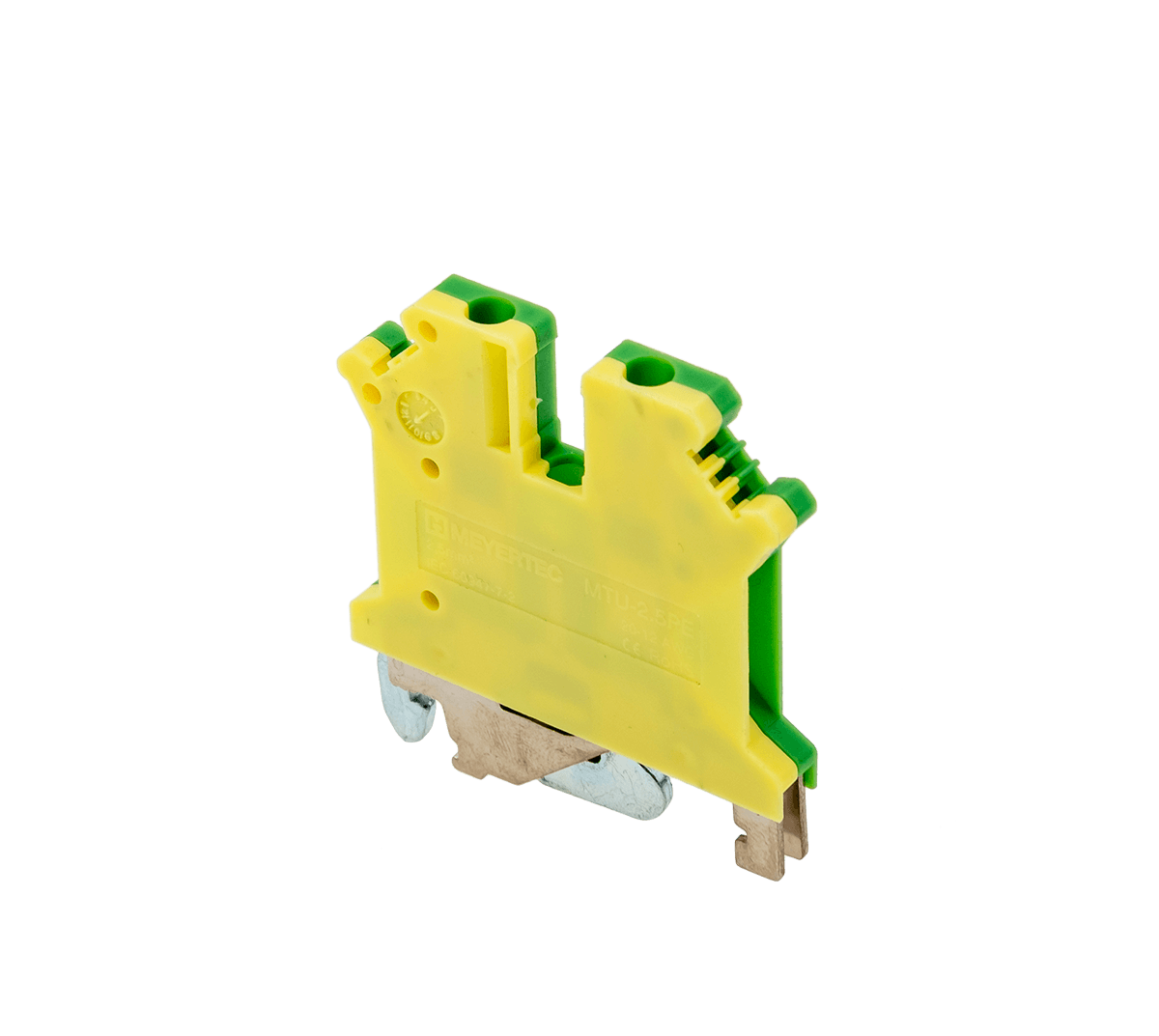

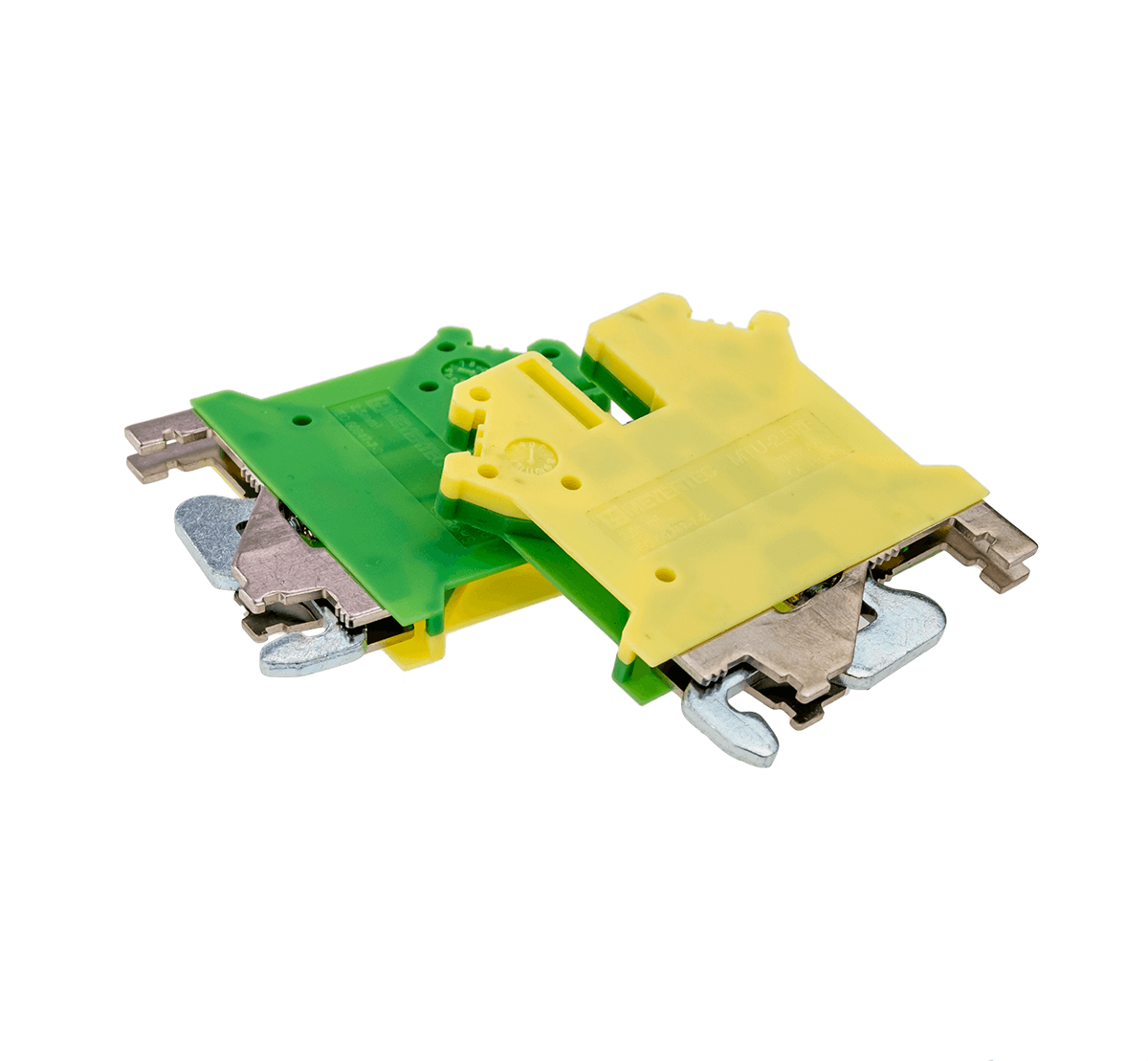

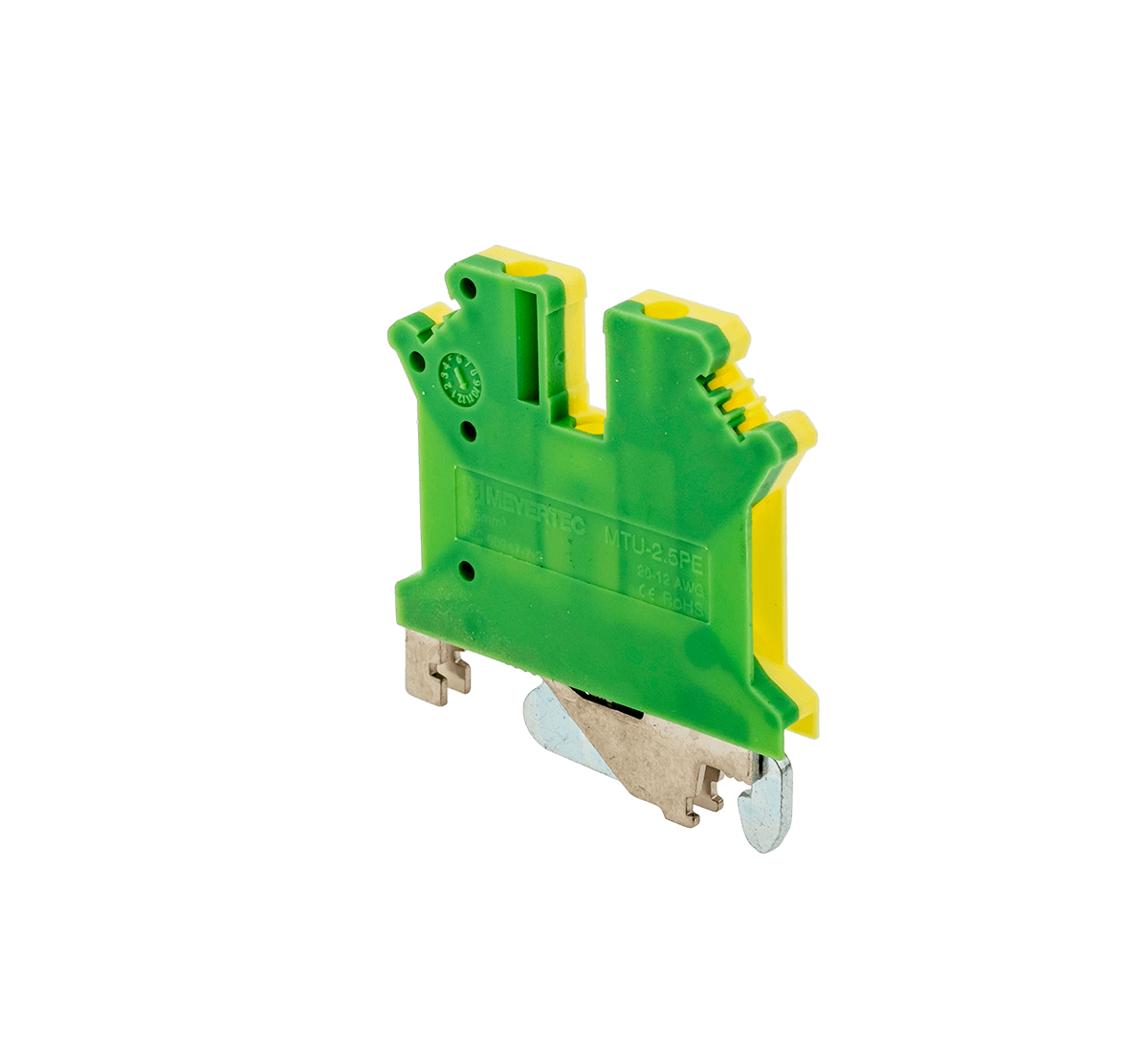

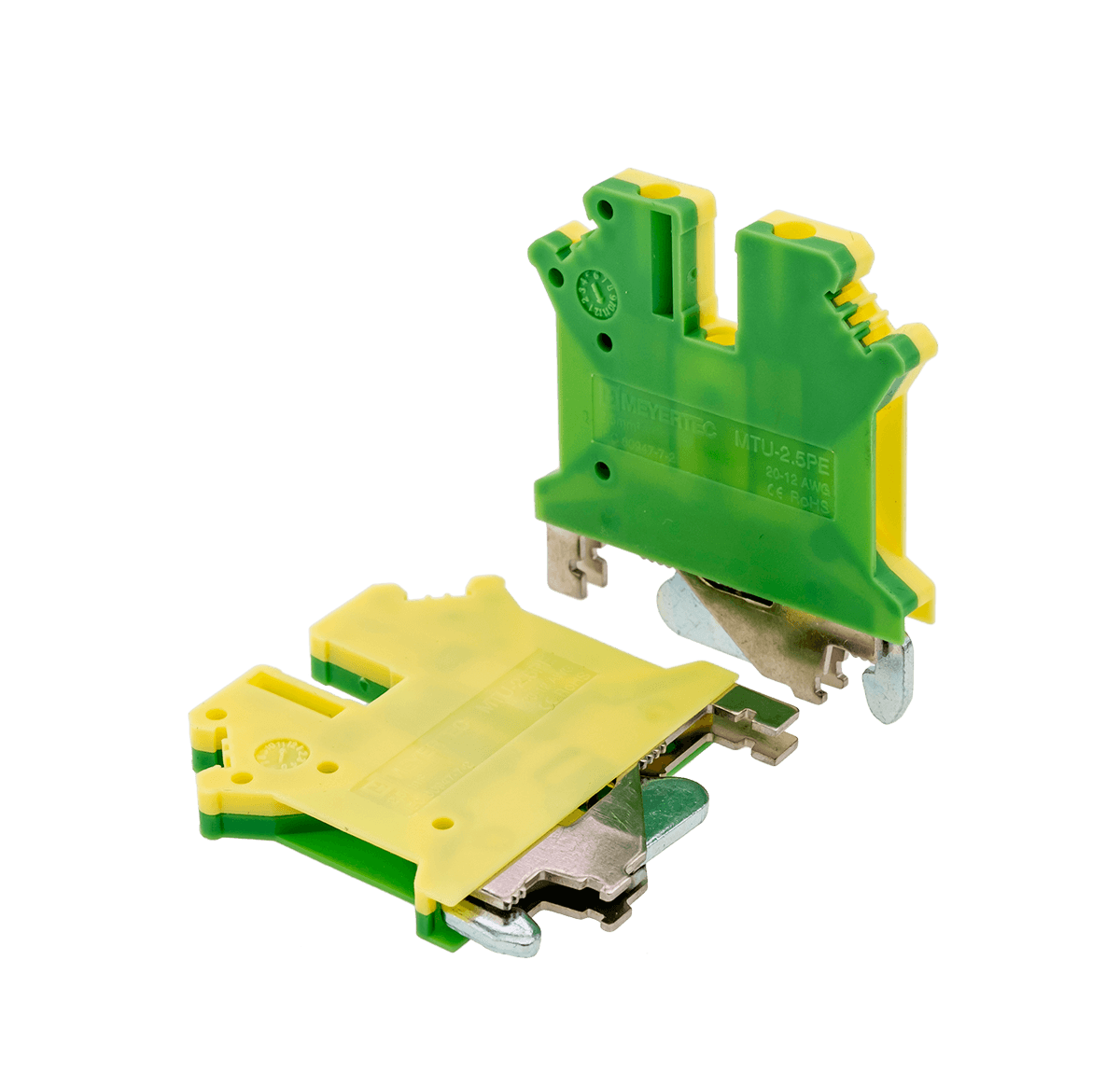

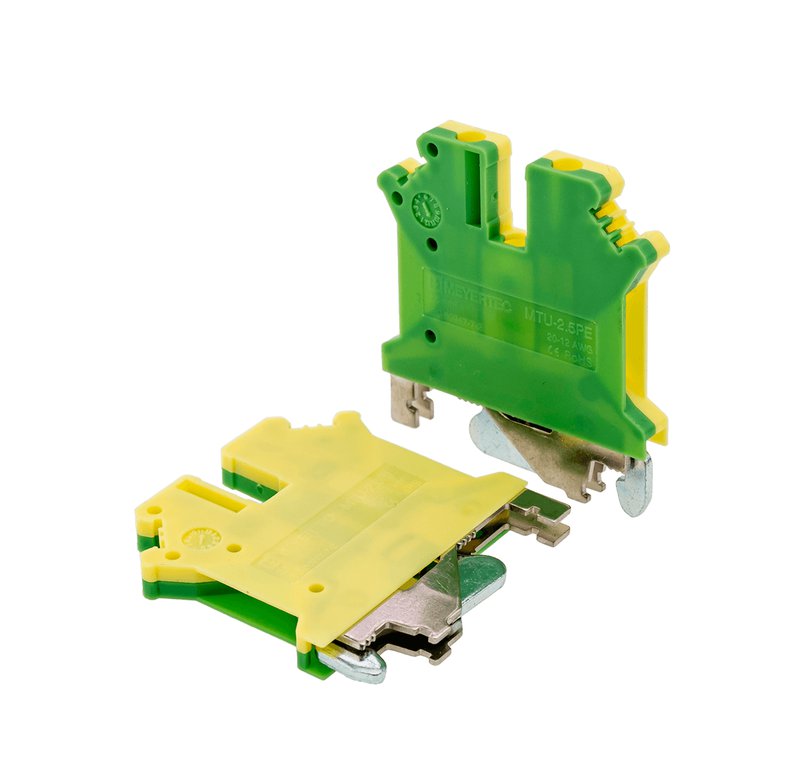

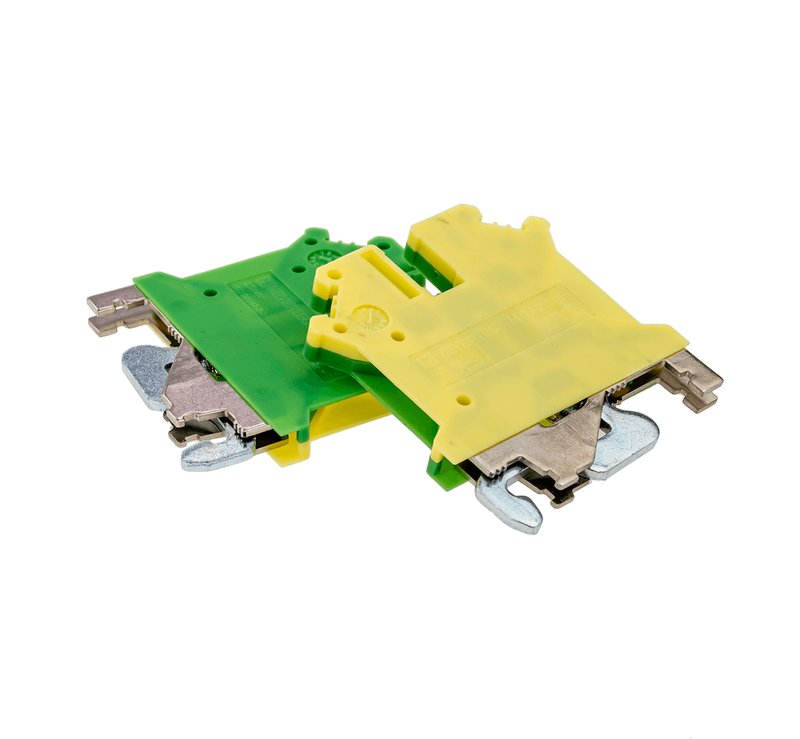

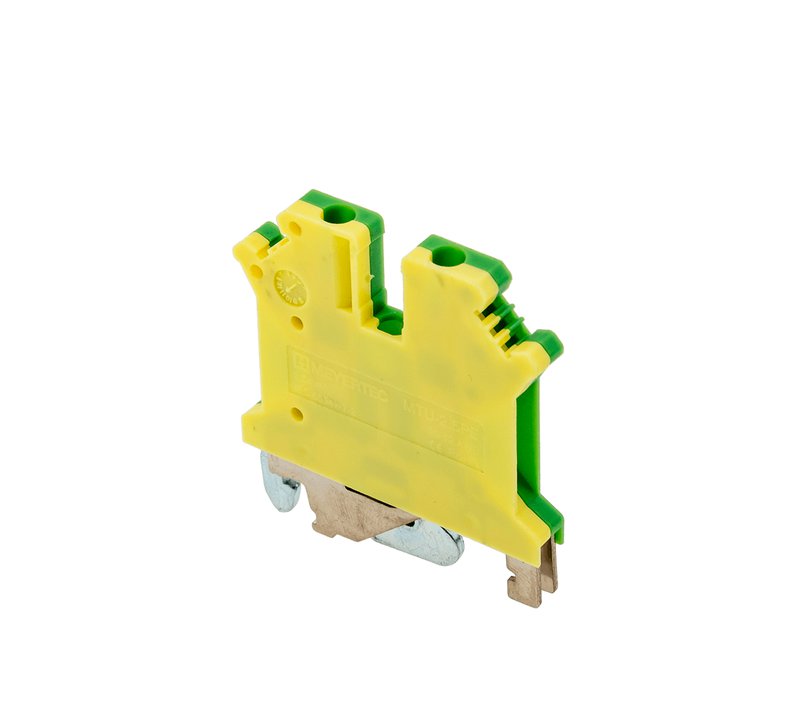

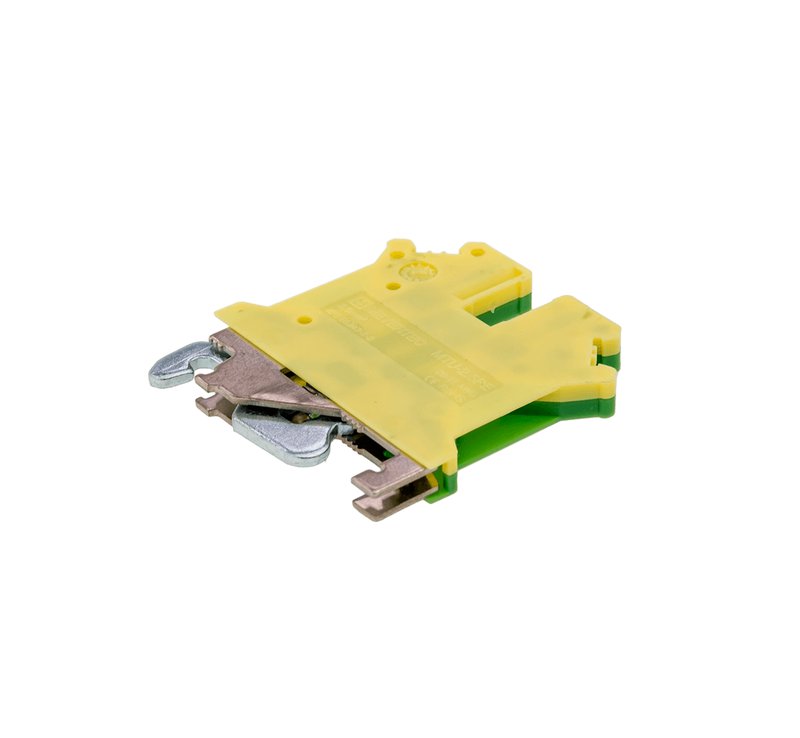

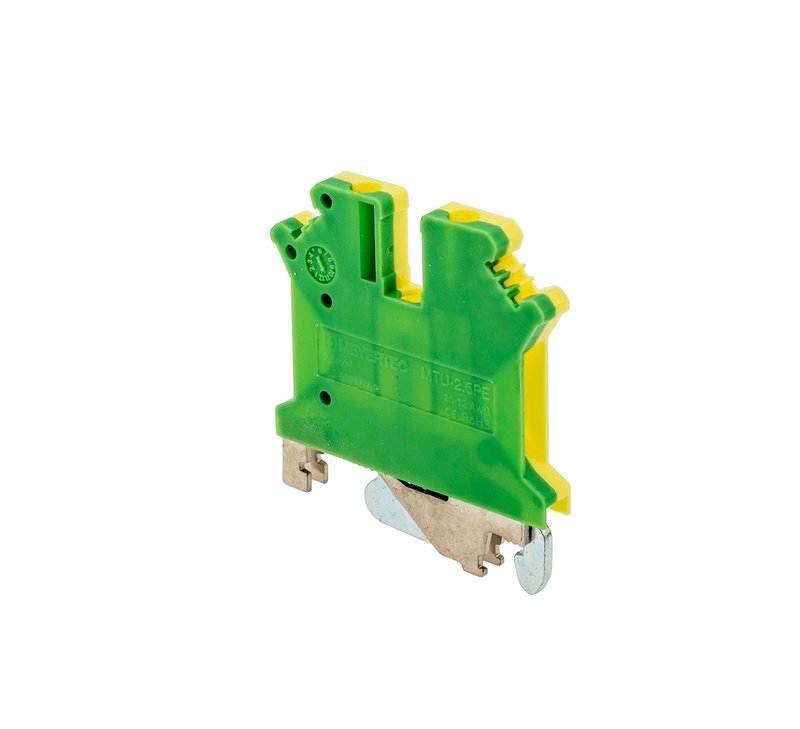

MTU-2.5PE Клемма винтовая "Земля", 2.5 мм²
MTU-2.5PE Клемма винтовая "Земля", 2.5 мм²
Заземляющие клеммы MTU-2.5PE обеспечивают заземление проводников благодаря контакту токоведущей шины с DIN-рейкой (при условии заземления монтажной пластины шкафа). Конструкция клемм не требует применения торцевых заглушек. Заземляющие клеммы
- Тип продукта Винтовые клеммы
- Сечение 2,5 мм²
- Номинальный ток 24 А
- Упаковка 25 шт
- Тип продукта Клеммы
- Серия MTU
О продукте
Описание
Заземляющие клеммы MTU-2.5PE обеспечивают заземление проводников благодаря контакту токоведущей шины с DIN-рейкой (при условии заземления монтажной пластины шкафа). Конструкция клемм не требует применения торцевых заглушек. Заземляющие клеммы надежно устанавливаются на DIN-рейке с помощью винта, что позволяет использовать их в качестве торцевых фиксаторов клеммного ряда.
Преимущества
- Гильза из стали с антикоррозийным покрытием
- Высокая электропроводность
- Универсальное крепление на DIN-рейки различных типов
- Корпус из первичного полиамида PA66
- Широкий ассортимент аксессуаров и маркировок
| Параметр | MTU-2.5PE | |
| Расчетное сечение | мм² | 2.5 |
| Длина × Ширина × Высота | мм | 42.5 × 5.2 × 47 |
| Пиковое (импульсное) напряжение | кВ | 8 |
| Зажимные винты | M3 | |
| Крепежный винт | M2.5 | |
| Момент затяжки зажимных винтов, мин/макс | Нм | 0.6-0.8 |
| Момент затяжки крепежных зажимов, мин/макс | Нм | 0.5-0.6 |
| Тип монтажа (DIN-рейка) | TH (TS) 35x7.5 TH (TS) 35x15 G 32x15 | |
| Подключение по стандарту | IEC 60947-7-1 | |
| Длина снятия изоляции | мм | 8 |
| Сечение жесткого провода | мм² | 0,2…4 |
| Сечение гибкого провода | мм² | 0.2…2.5 |
| Сечение гибкого провода с НШВИ | мм² | 0.2…1.5 |
| Материал изоляции | PA66 | |
| Температура эксплуатации | от -40 до +100 ℃ |
Чертежи и 3D модели
| 3D модель MTU-2.5PE | Скачать |
| Габаритный чертеж MTU-2.5PE | Скачать |
| Количество в групповой упаковке | 25 шт. |
| Количество в транспортной упаковке | 2500 шт. |
| Размеры индивидуальной упаковки, мм | - |
| Размеры групповой упаковки, мм | 133 х 55 х 50 |
| Размеры транспортной упаковки, мм | 560 х 305 х 320 |
| Объем индивидуальной упаковки, м3 | - |
| Объем групповой упаковки, м3 | 0,000366 |
| Объем транспортной упаковки, м3 | 0,054656 |
| Вес единицы (нетто), грамм | 5,8 |
| Штрих-код EAN13 | 4610015845822 |
