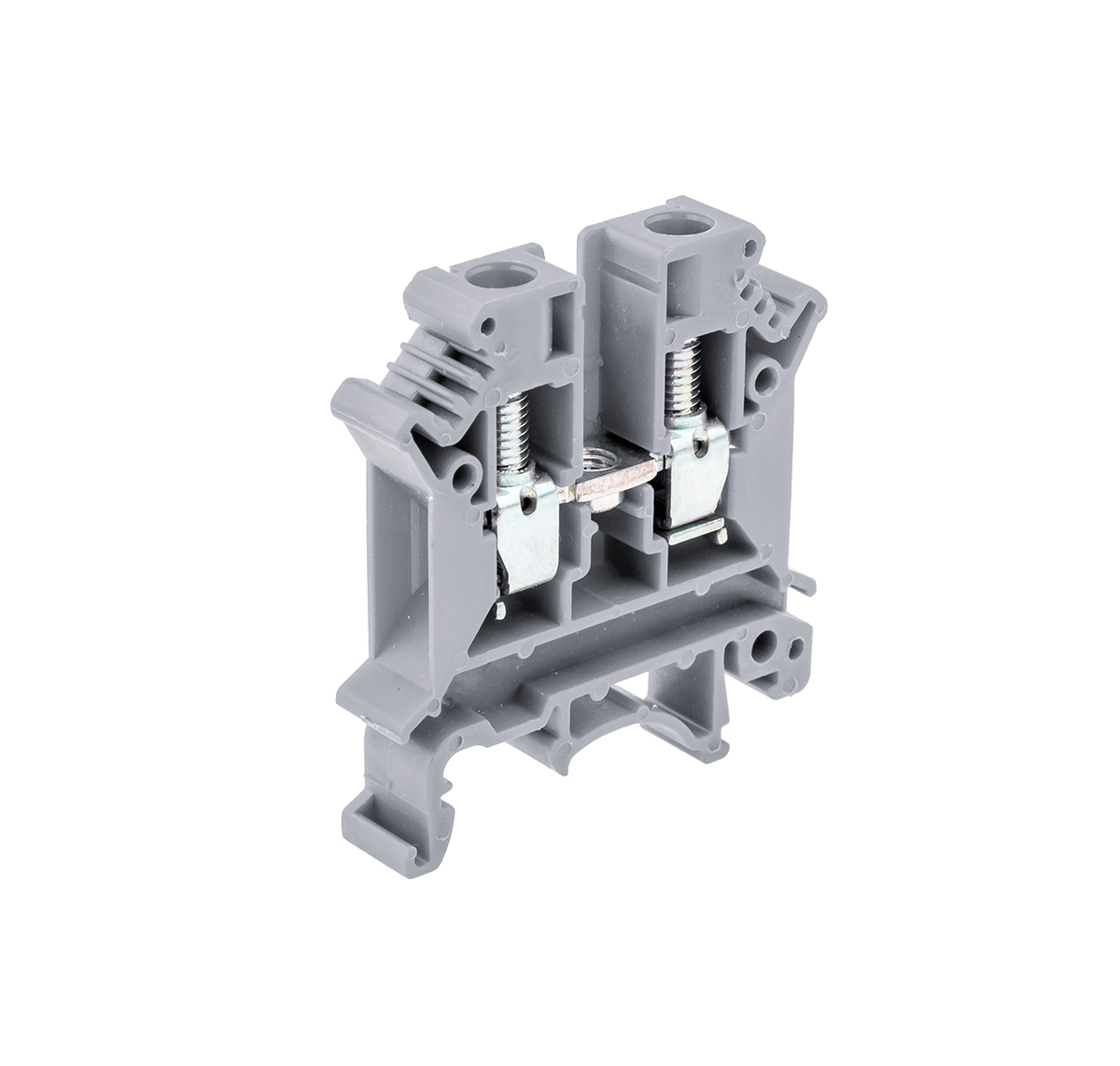

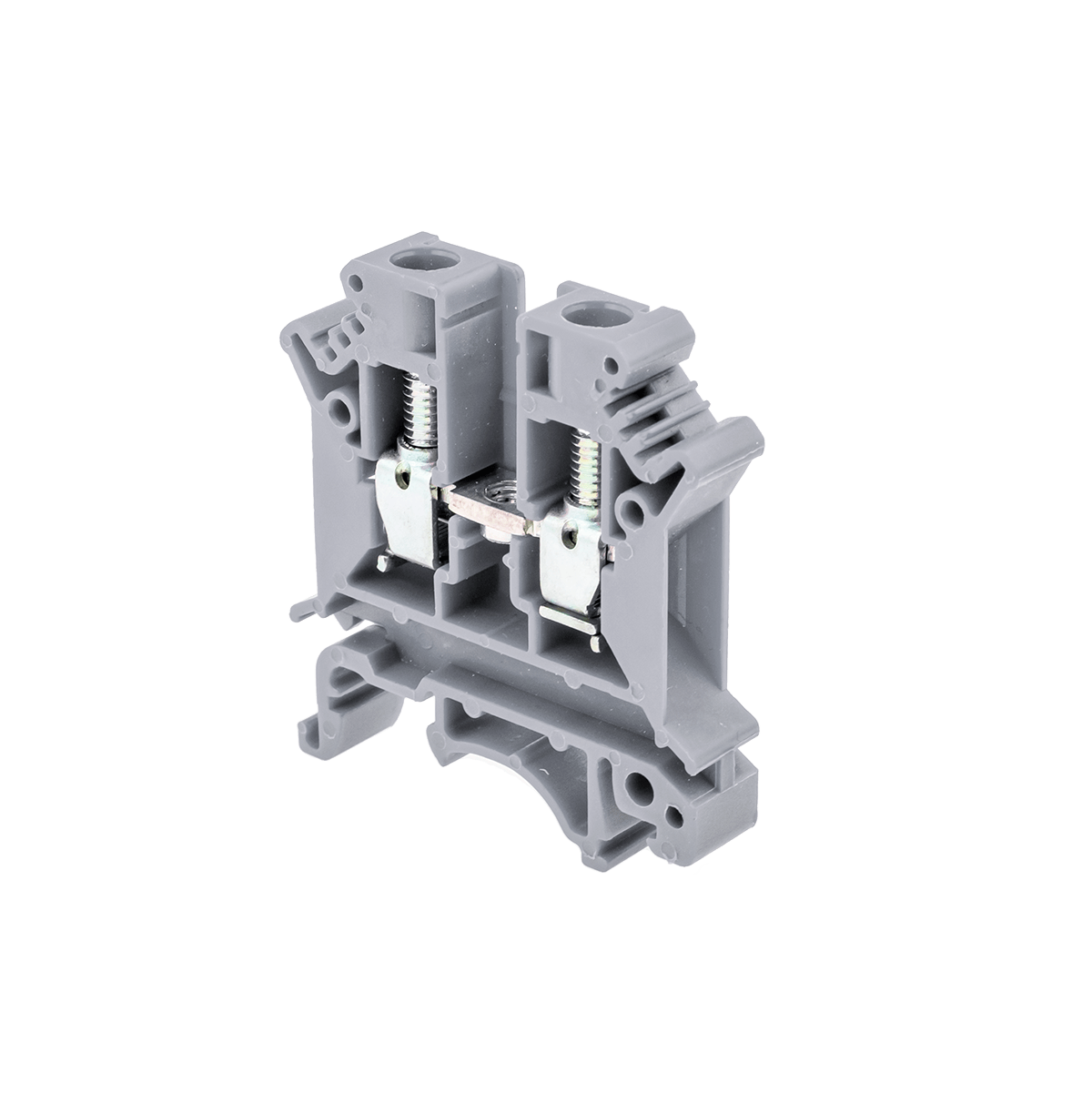

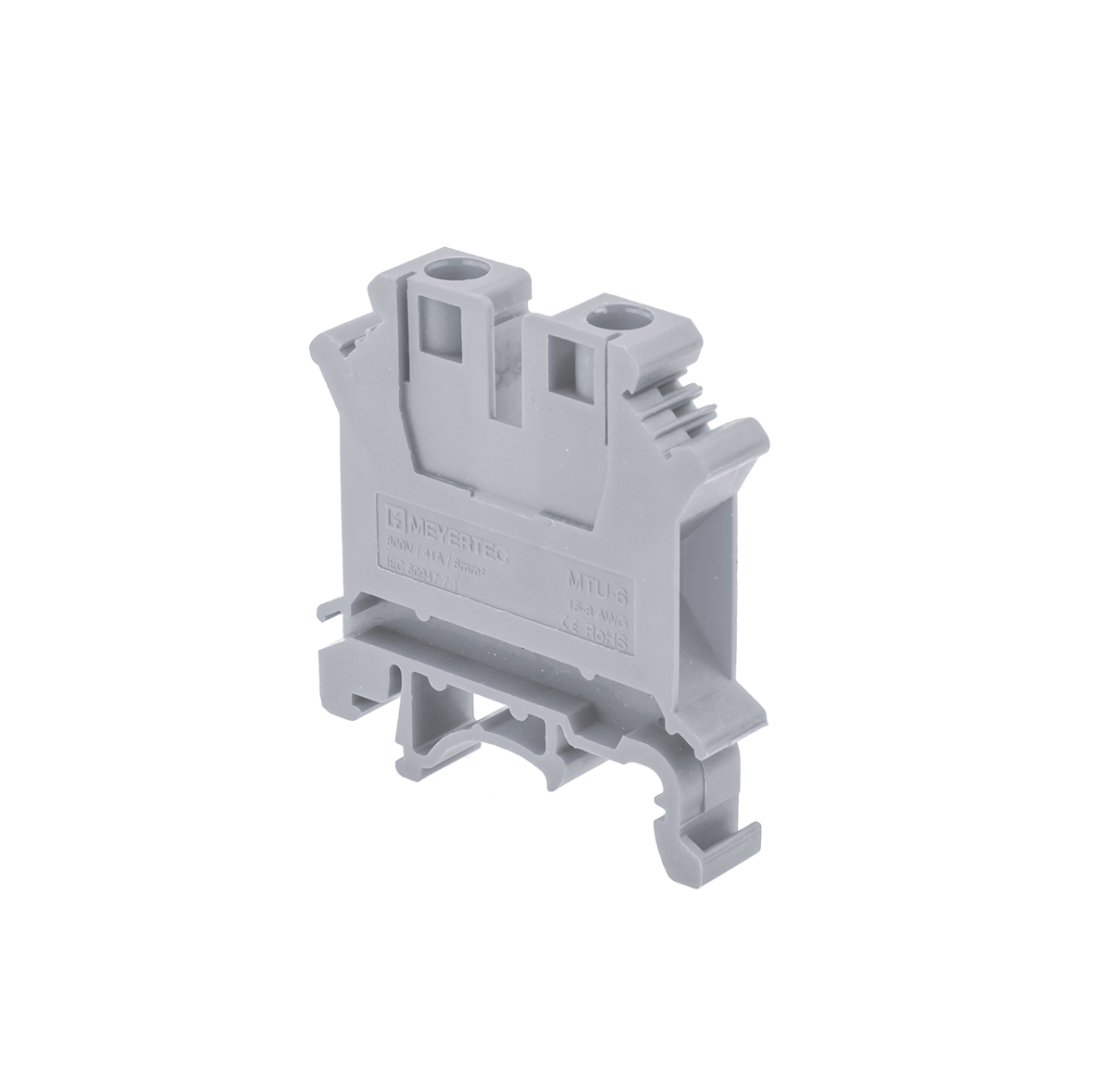

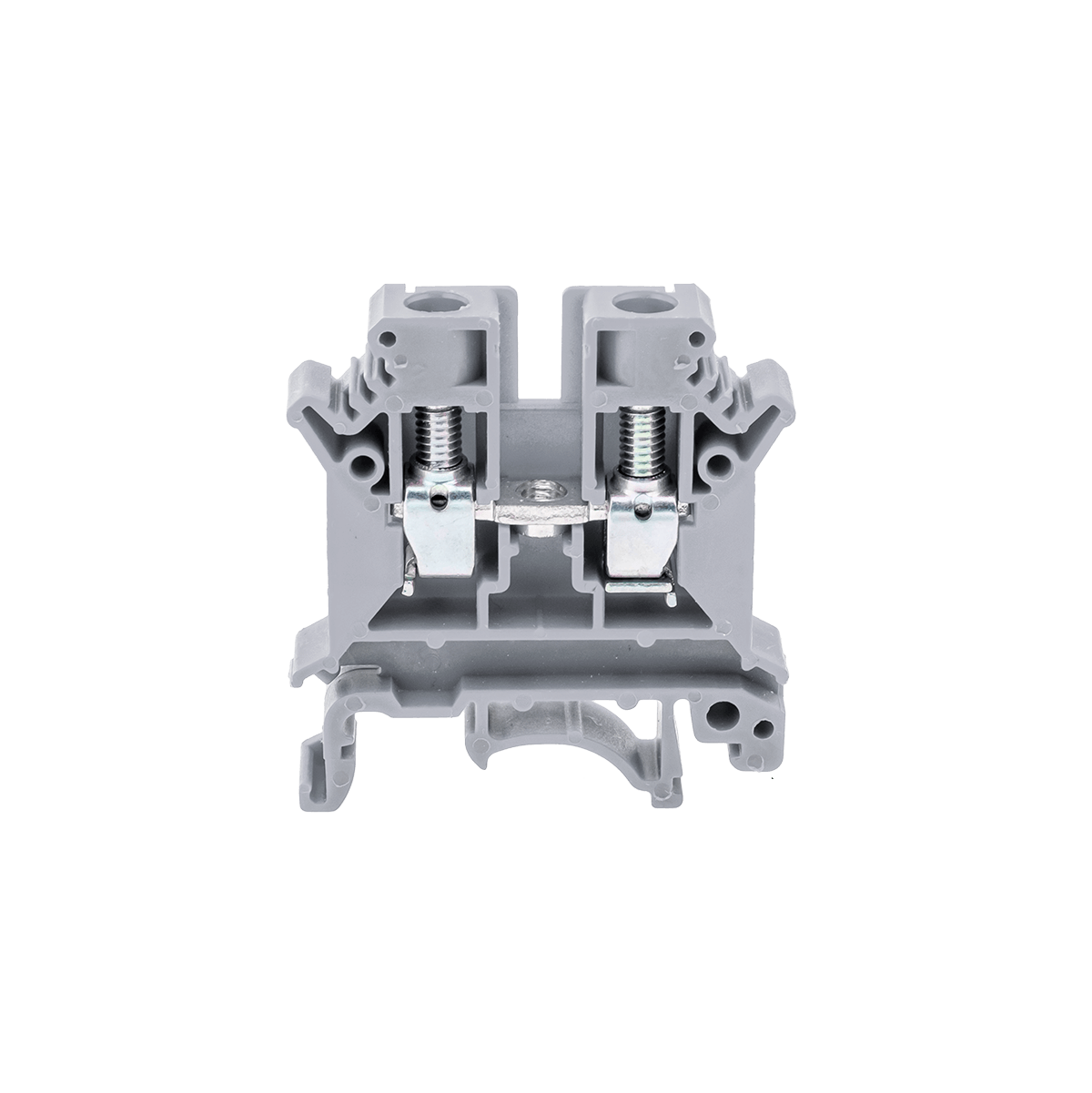

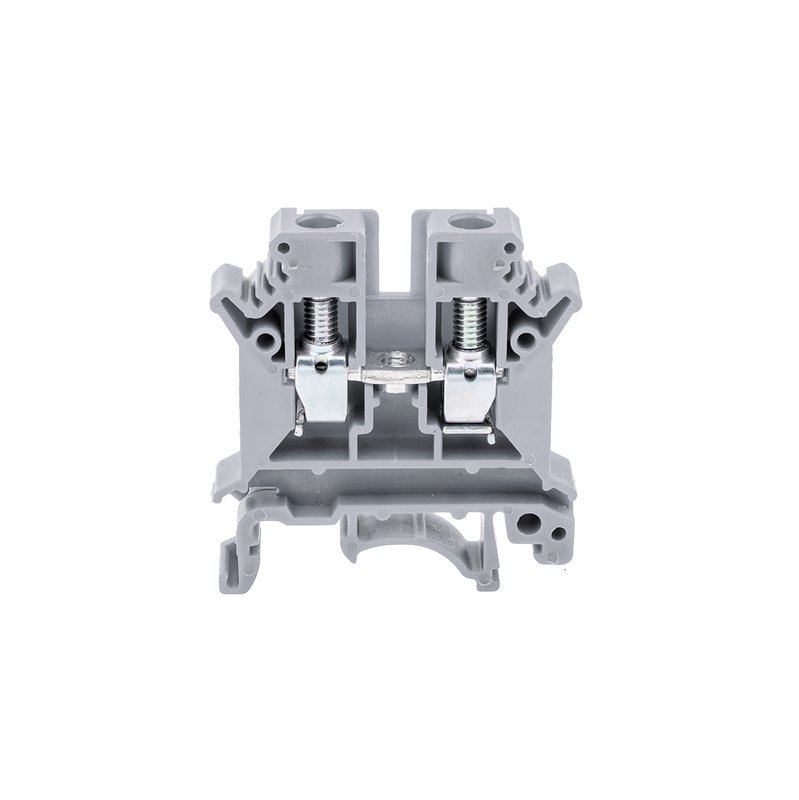

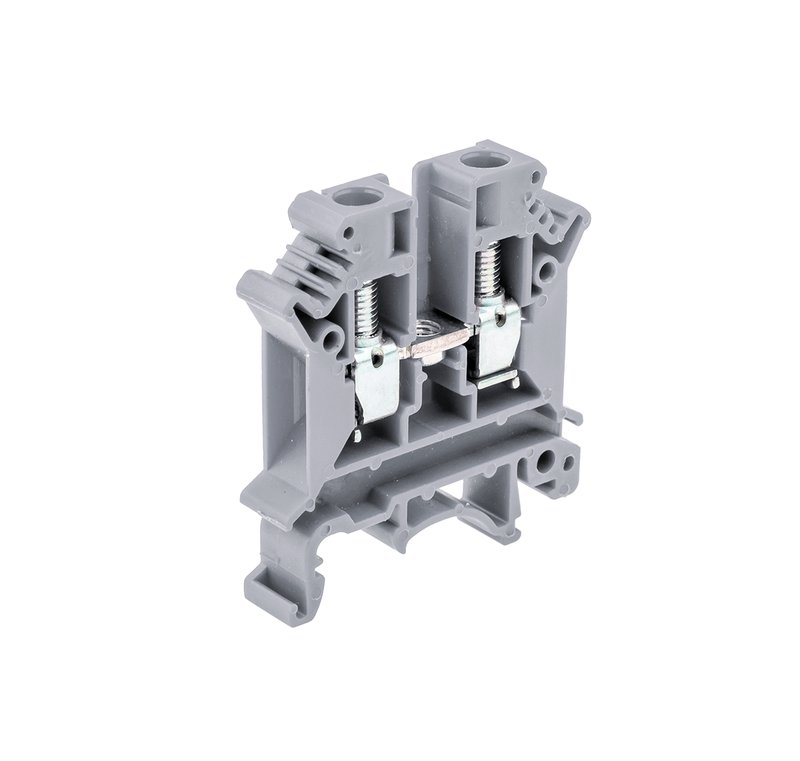

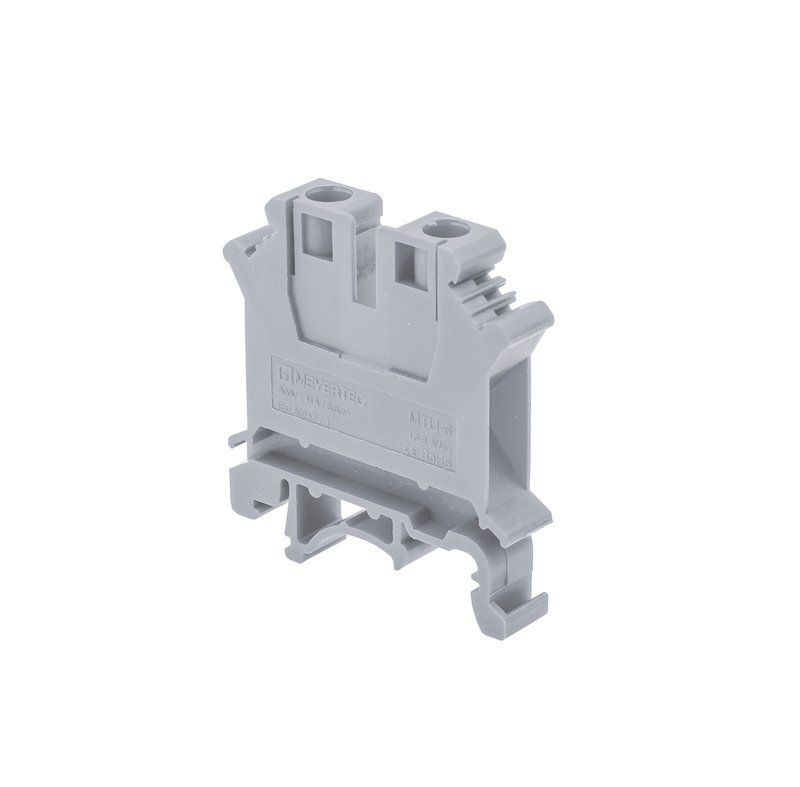

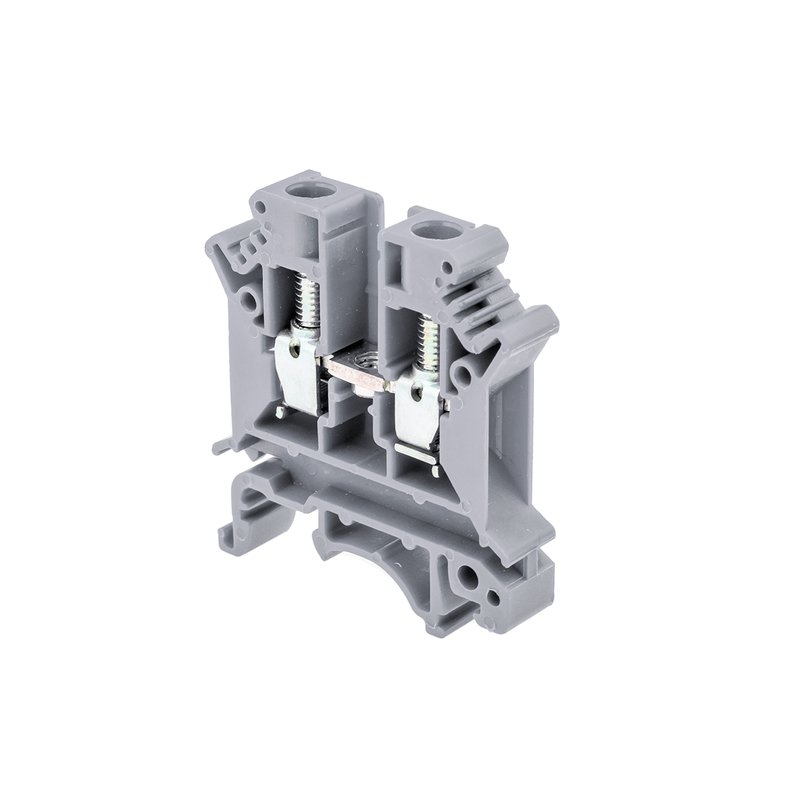

MTU-6 Клемма винтовая проходная, 6 мм², серая
MTU-6 Клемма винтовая проходная, 6 мм², серая
Одноуровневые винтовые клеммы MTU-6 – простой и удобный способ подключения устройств в шкафах автоматики. Клеммы MTU-6 предназначены для проводников сечением 6мм2. Открытую токопроводящую часть клеммного ряда необходимо закрыть торцевой
- Тип продукта Винтовые клеммы
- Цвет Серый
- Тип клемм Одноуровневая
- Упаковка 25 шт
- Тип продукта Клеммы
- Серия MTU
О продукте
Описание
Одноуровневые винтовые клеммы MTU-6 – простой и удобный способ подключения устройств в шкафах автоматики. Клеммы MTU-6 предназначены для проводников сечением 6мм2. Открытую токопроводящую часть клеммного ряда необходимо закрыть торцевой заглушкой. Одноуровневые клеммы имеют одинаковые габаритные размеры для всех сечений, кроме ширины, которая зависит от сечения выбираемого проводника.
Преимущества
- Гильза из стали с антикоррозийным покрытием
- Высокая электропроводность
- Универсальное крепление на DIN-рейки различных типов
- Корпус из первичного полиамида PA66
- Широкий ассортимент аксессуаров и маркировок
* в комплекте на упаковку поставляется торцевая заглушка – 1 шт. (арт. MTU-P).
| Параметр | MTU-6 | |
| Расчетное сечение | мм² | 6 |
| Номинальное напряжение | В | 800 |
| Номинальный ток | А | 41 |
| Длина × Ширина × Высота | мм | 42.5 × 8.2 × 47 |
| Пиковое (импульсное) напряжение | кВ | 8 |
| Тип винтов | M4 | |
| Момент затяжки, мин/макс | Нм | 1.5-1.8 |
| Тип монтажа (DIN-рейка) | TH (TS) 35x7.5 TH (TS) 35x15 G 32x15 | |
| Подключение по стандарту | IEC 60947-7-1 | |
| Длина снятия изоляции | мм | 10 |
| Сечение жесткого провода | мм² | 0.2…10 |
| Сечение гибкого провода | мм² | 0.2…6 |
| Сечение гибкого провода с НШВИ | мм² | 0.2…6 |
| Материал изоляции | PA66 | |
| Температура эксплуатации | от -40 до +100 ℃ |
Чертежи и 3D модели
| 3D модель MTU-6 | Скачать |
| Габаритный чертеж MTU-6 | Скачать |
| Количество в групповой упаковке | 25 шт. |
| Количество в транспортной упаковке | 1750 шт. |
| Размеры индивидуальной упаковки, мм | - |
| Размеры групповой упаковки, мм | 220 x 60 x 50 |
| Размеры транспортной упаковки, мм | 560 х 305 х 320 |
| Объем индивидуальной упаковки, м3 | - |
| Объем групповой упаковки, м3 | - |
| Объем транспортной упаковки, м3 | 0,000660 |
| Вес единицы (нетто), грамм | 11,5 |
| Штрих-код EAN13 | 4610015845723 |
