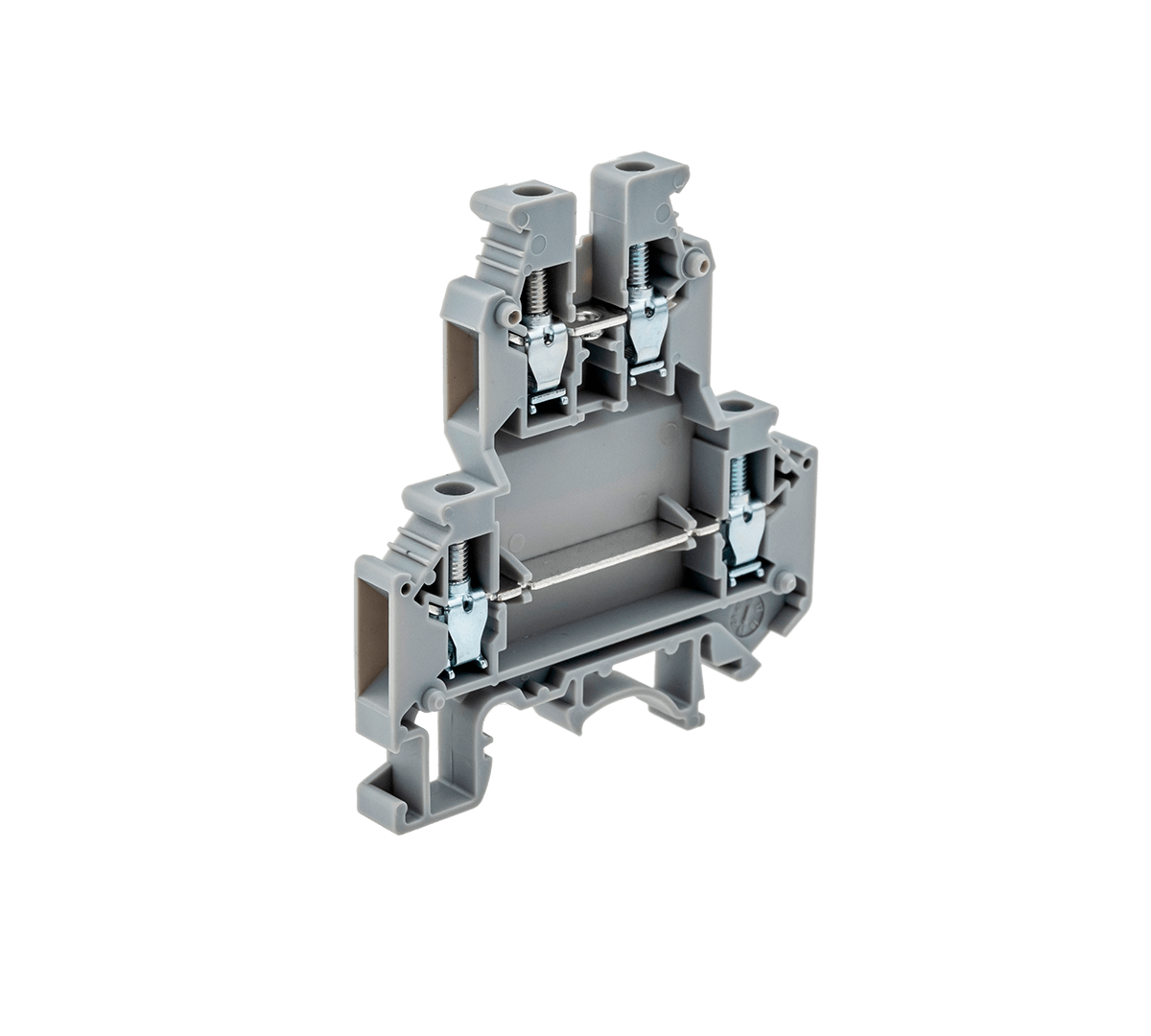

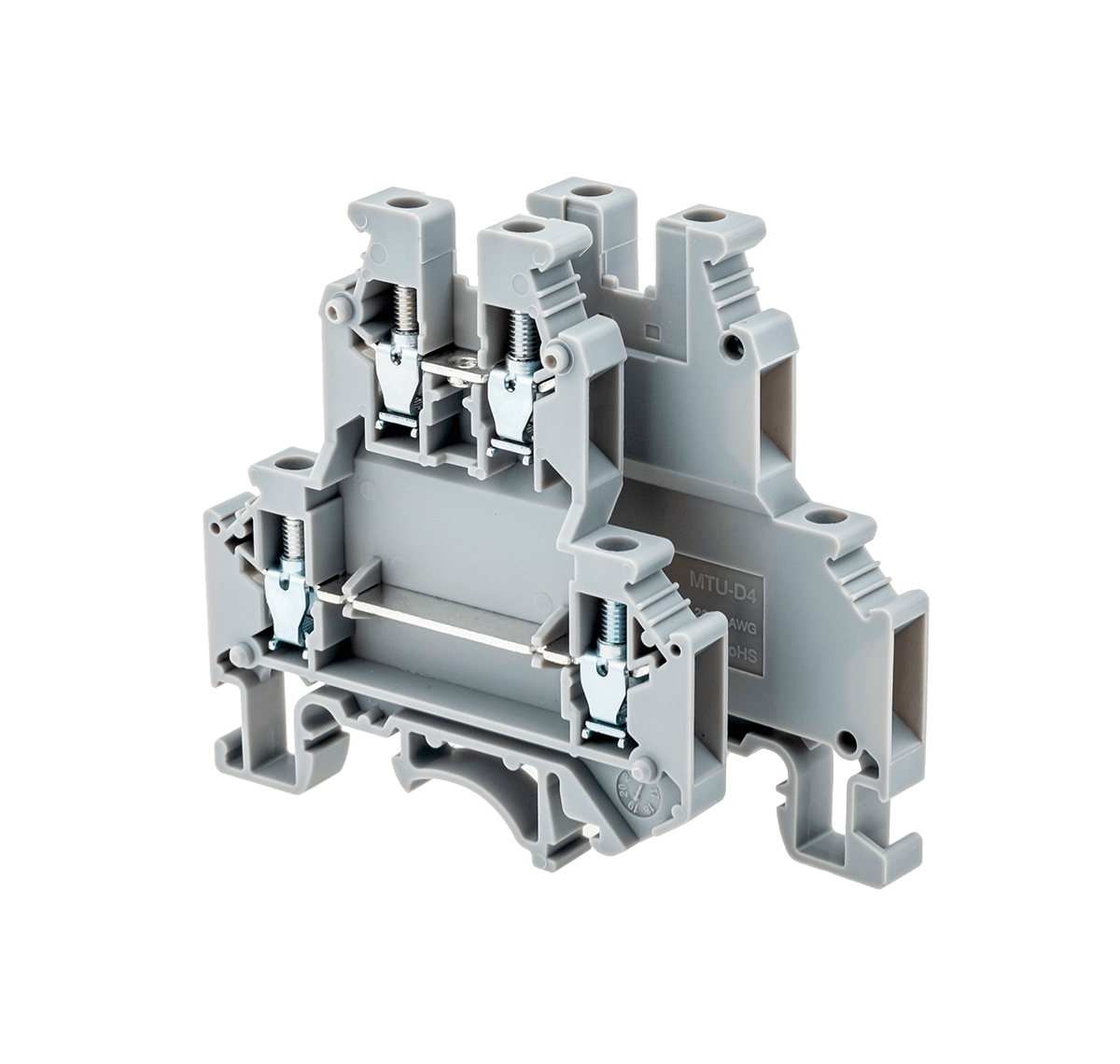

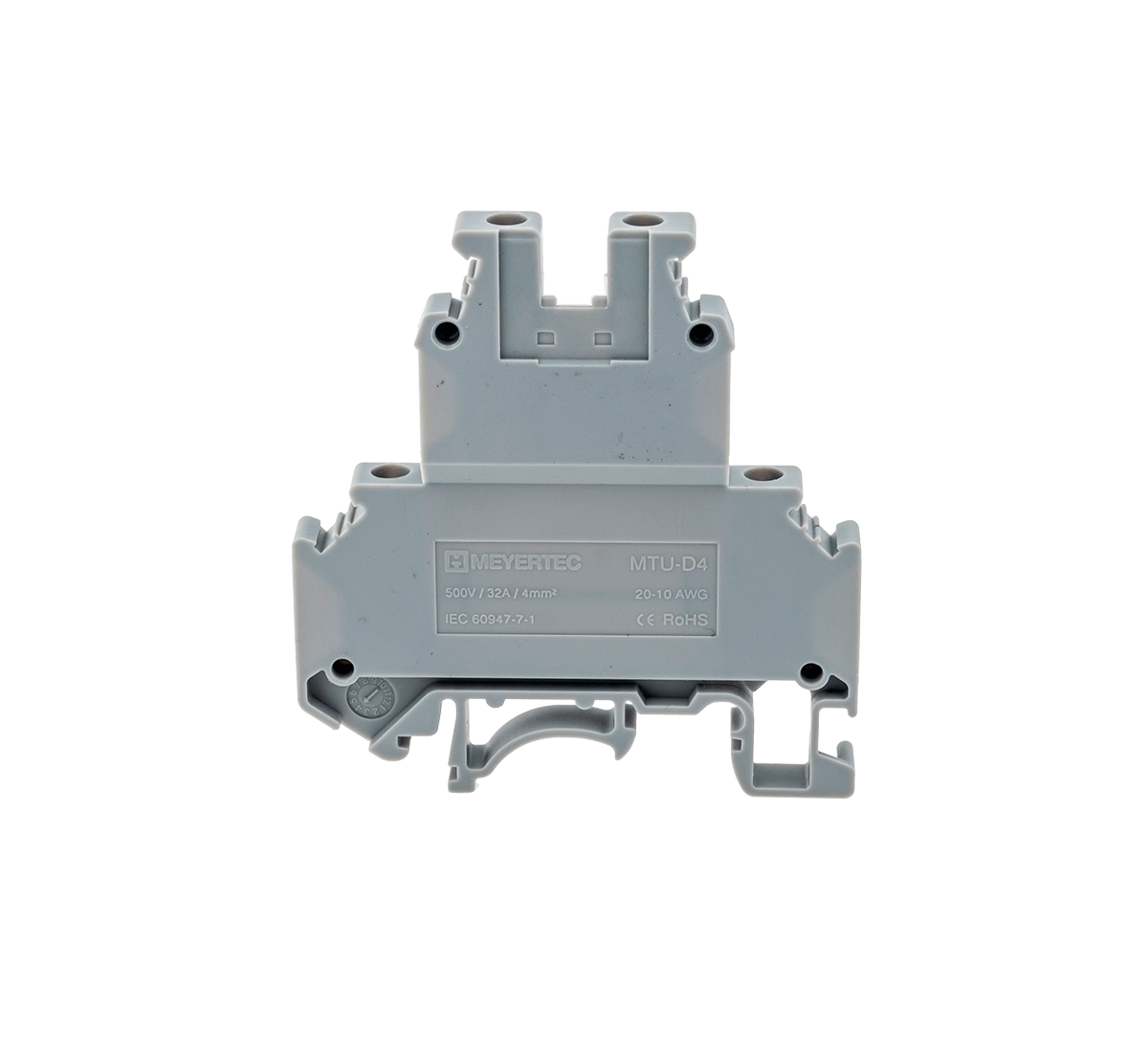

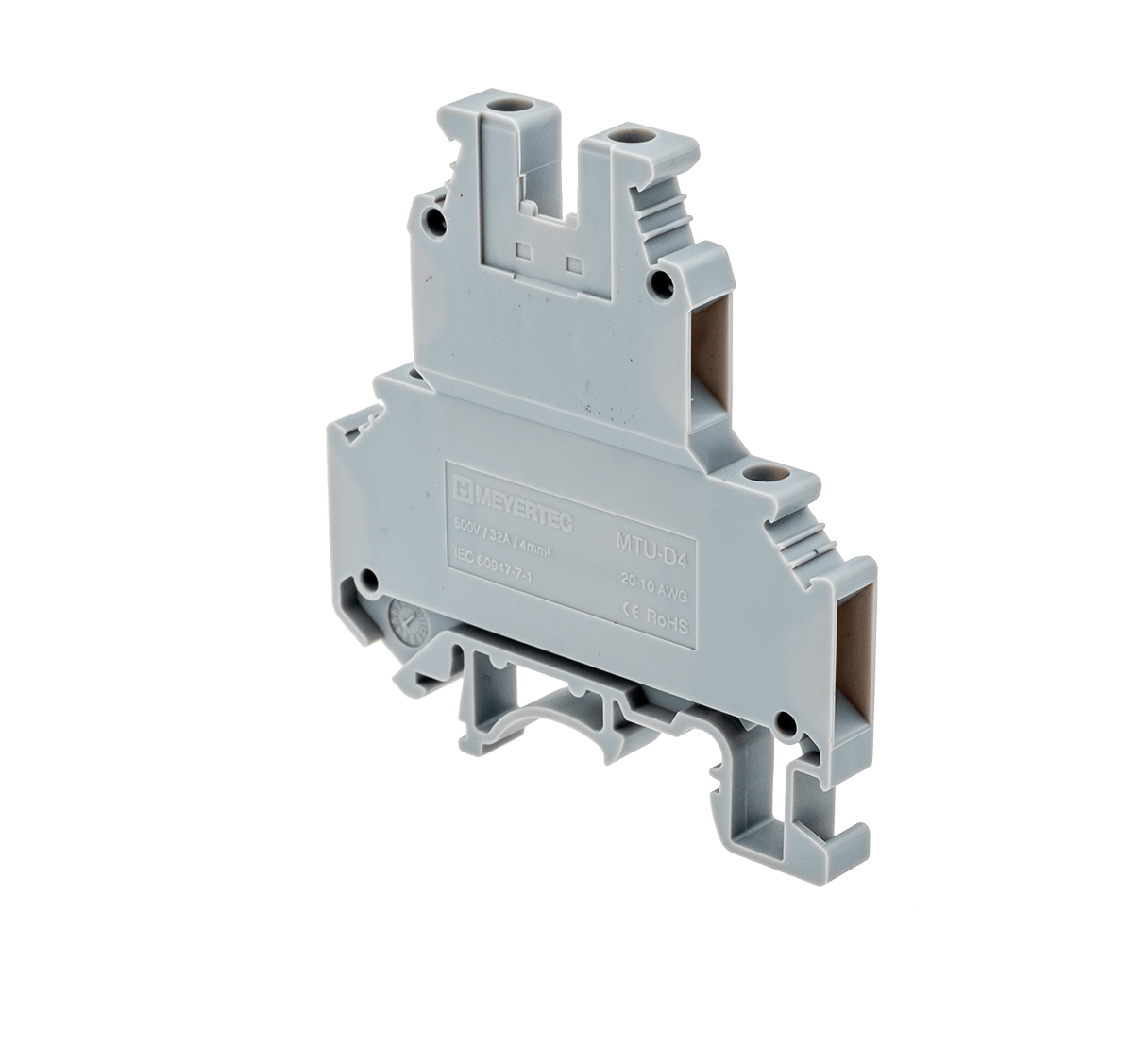

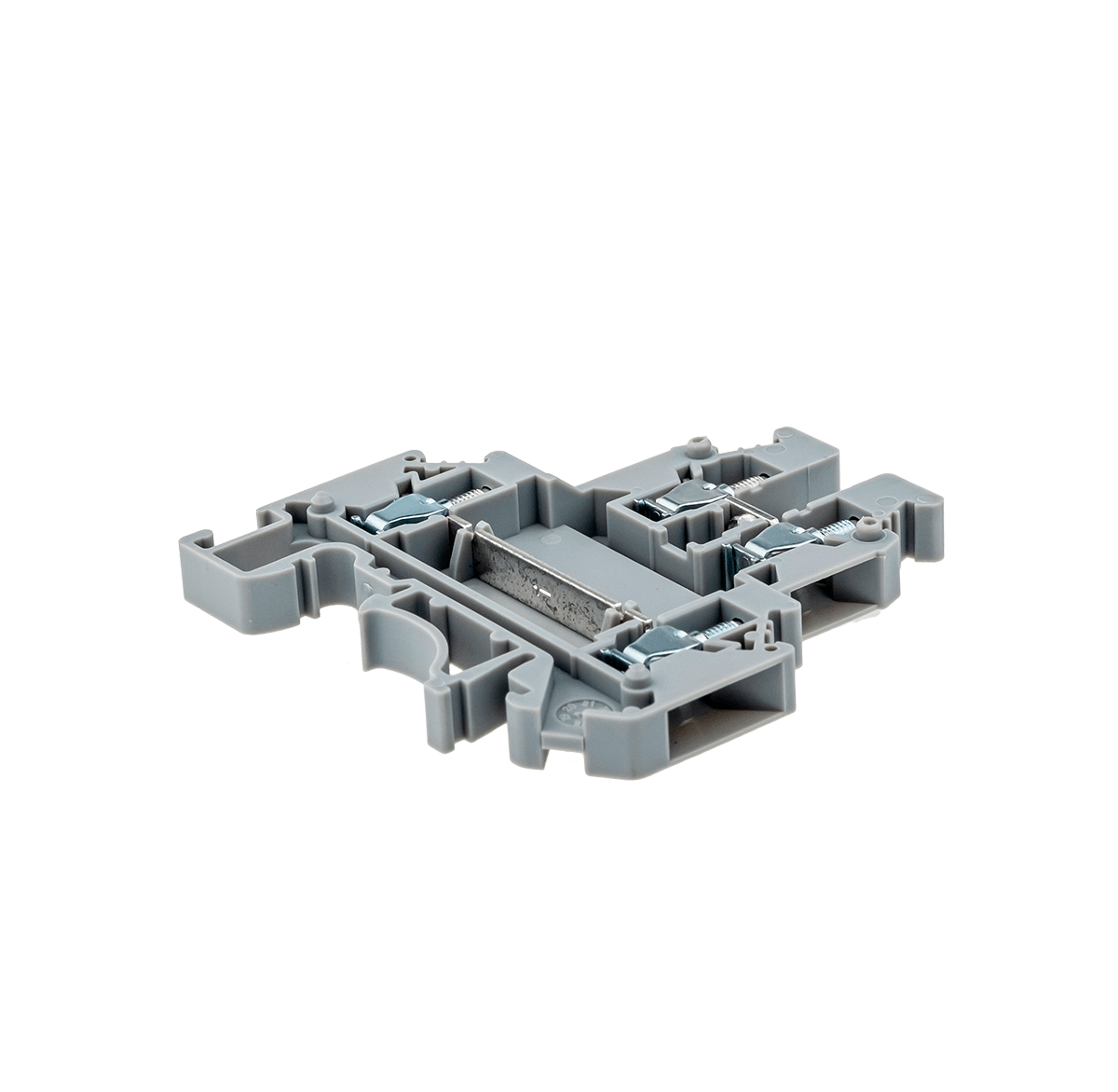

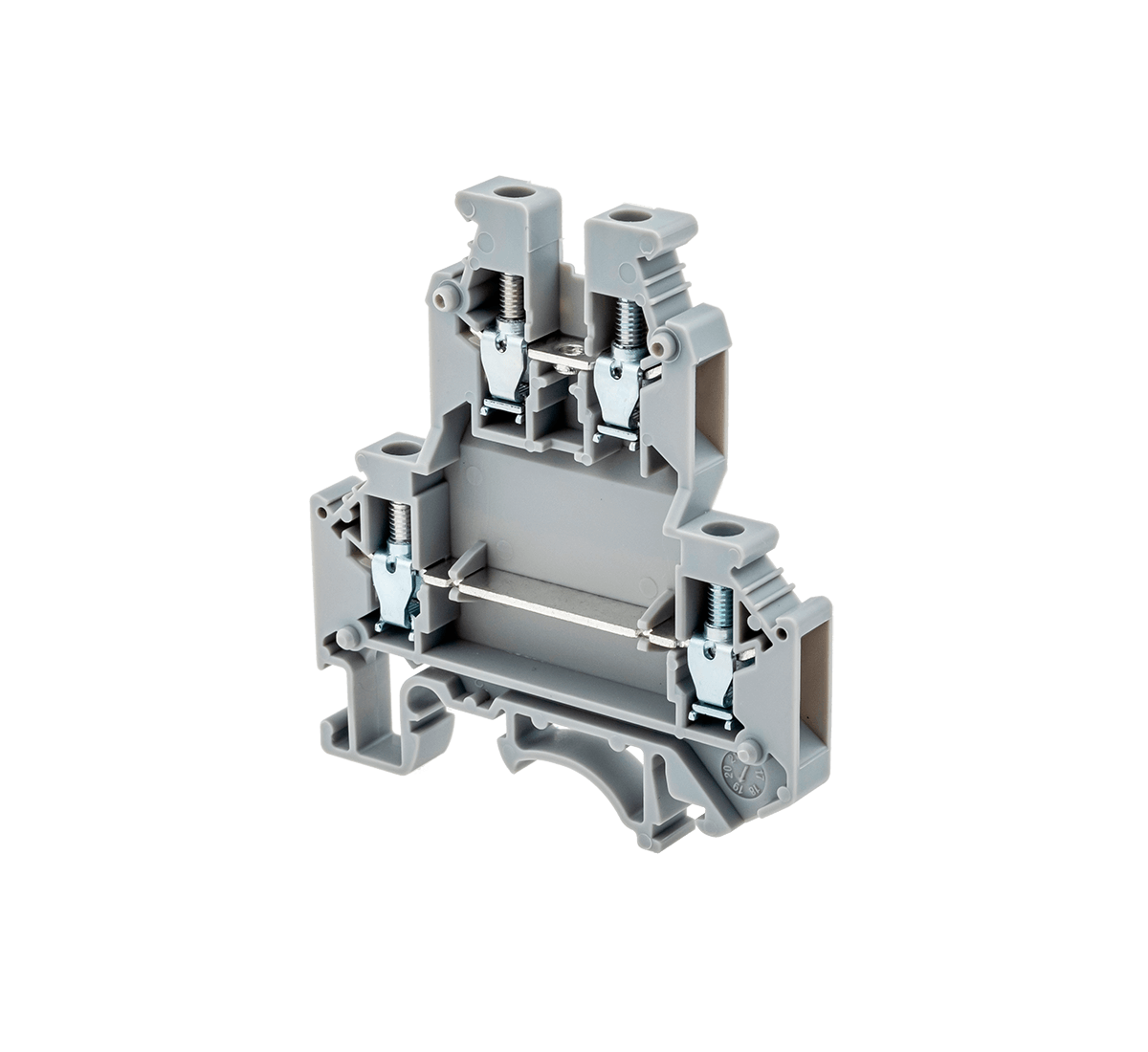

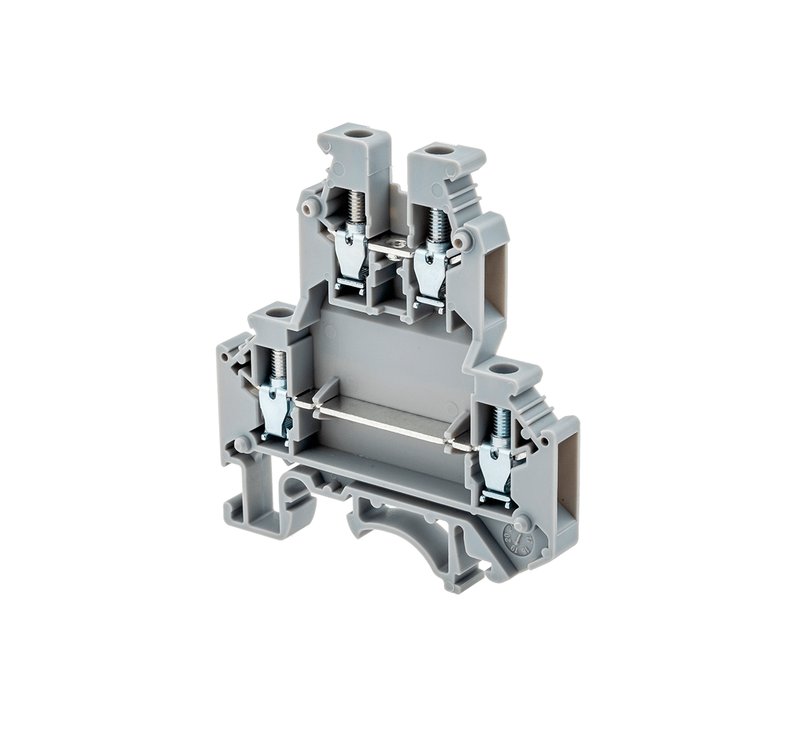

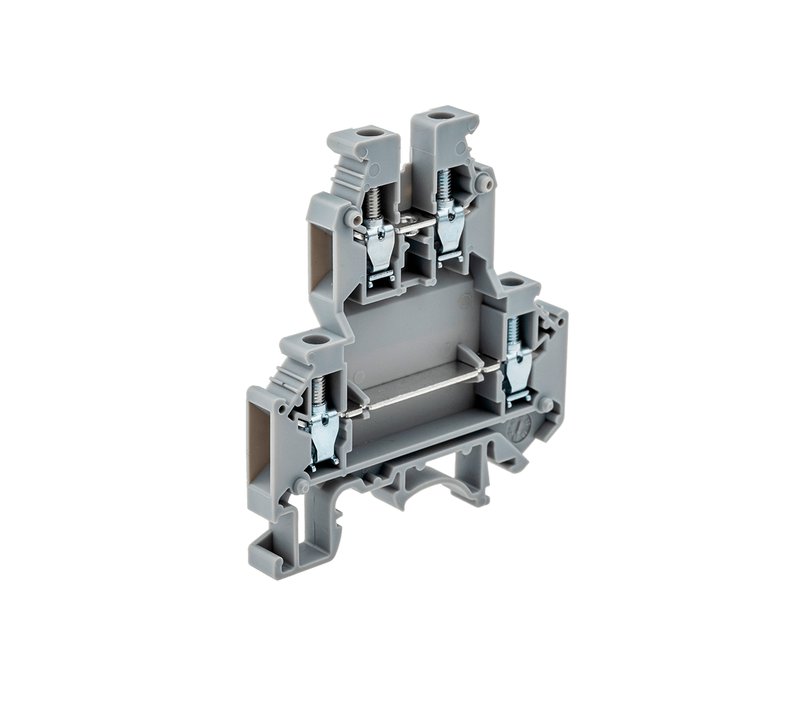

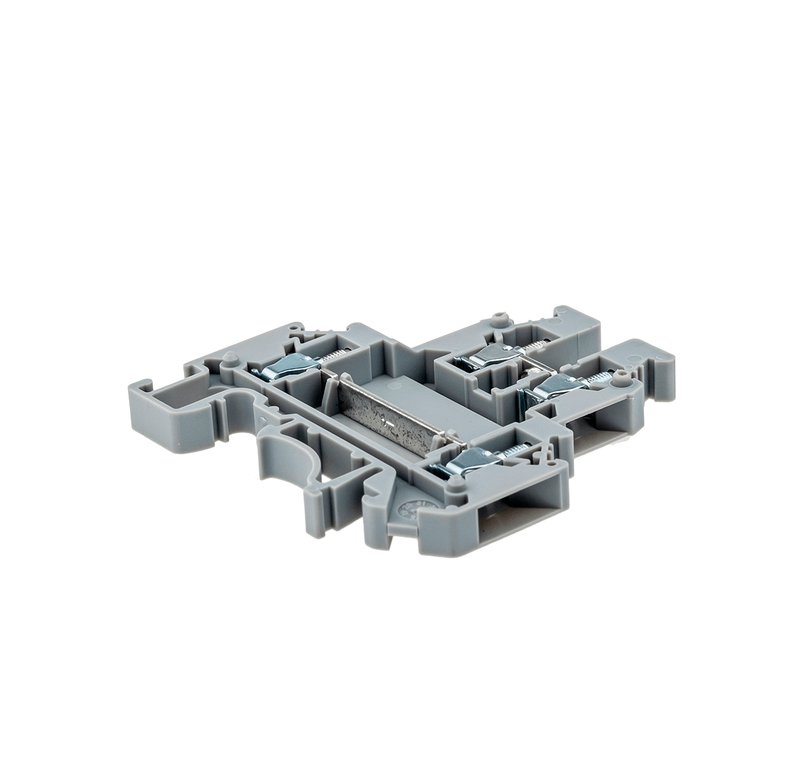

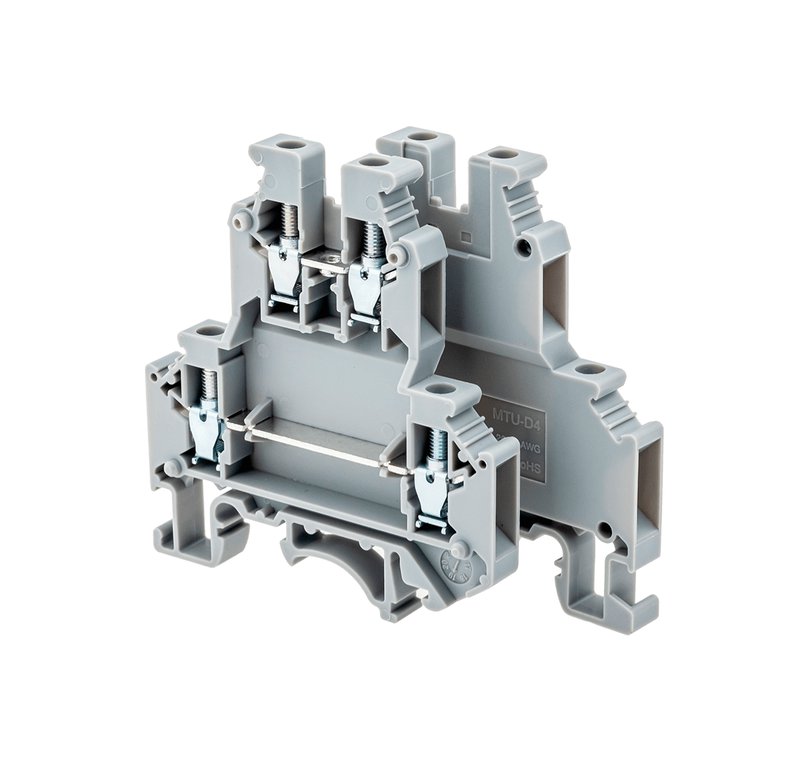

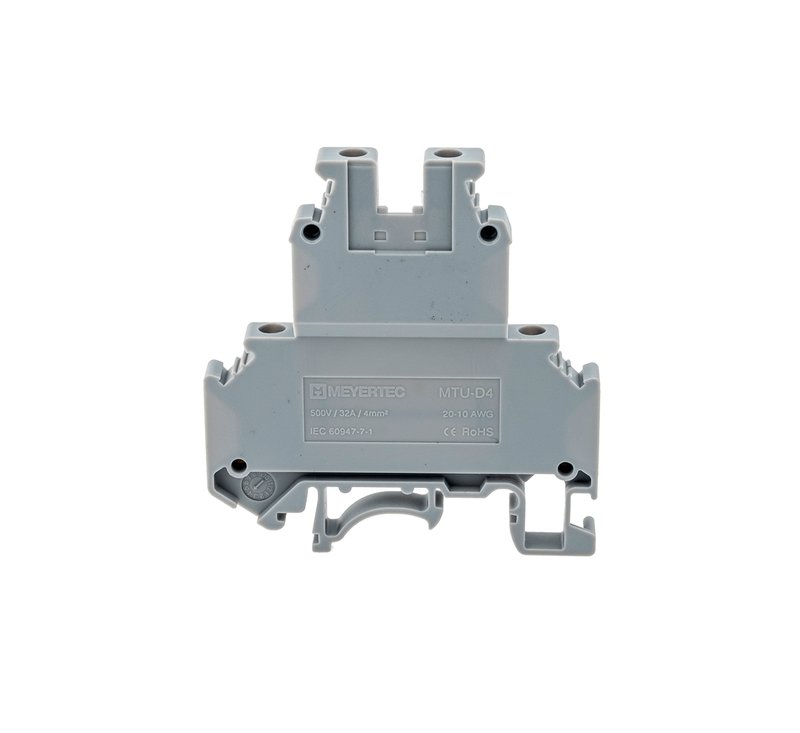

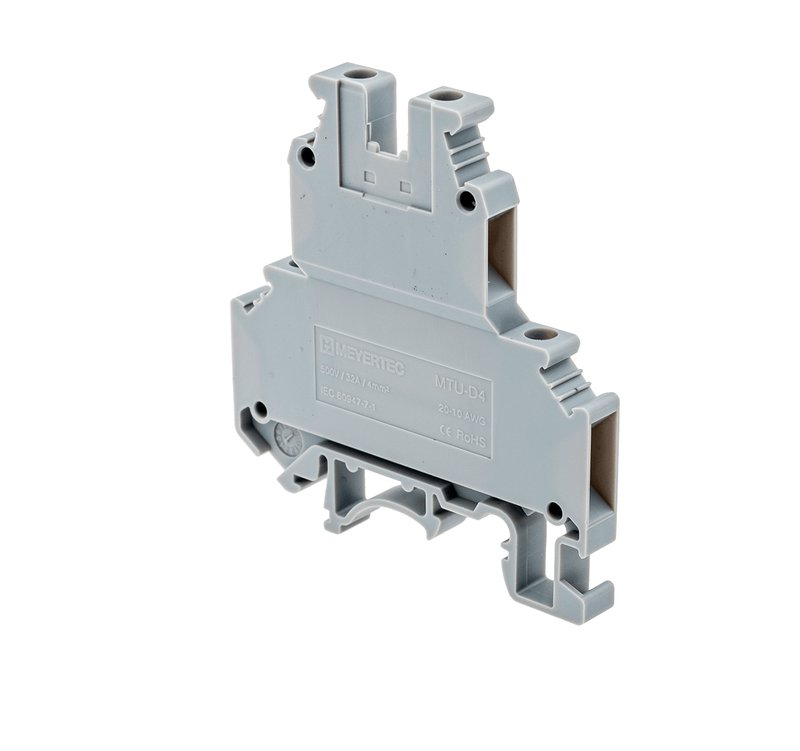

MTU-D4 Клемма винтовая двухуровневая, 4 мм², серая
MTU-D4 Клемма винтовая двухуровневая, 4 мм², серая
Двухуровневые винтовые клеммы MTU-D4 применяются в шкафах автоматики с высокой плотностью монтажа при ограниченном пространстве. Двухуровневые клеммы экономят до 50 % монтажного пространства на DIN-рейке по сравнению с одноуровневыми клеммами
- Тип продукта Винтовые клеммы
- Цвет Серый
- Тип клемм Двухуровневая
- Сечение 4 мм²
- Номинальный ток 32 А
- Упаковка 15 шт
- Тип продукта Клеммы
- Серия MTU
О продукте
Описание
Двухуровневые винтовые клеммы MTU-D4 применяются в шкафах автоматики с высокой плотностью монтажа при ограниченном пространстве. Двухуровневые клеммы экономят до 50 % монтажного пространства на DIN-рейке по сравнению с одноуровневыми клеммами. Верхний уровень имеет канал для установки перемычек.
Преимущества
- Гильза из стали с антикоррозийным покрытием
- Высокая электропроводность
- Универсальное крепление на DIN-рейки различных типов
- Корпус из первичного полиамида PA66
- Широкий ассортимент аксессуаров и маркировок
* в комплекте на упаковку поставляется торцевая заглушка – 1 шт. (арт. MTU-PD).
| Параметр | MTU-D4 | |
| Расчетное сечение | мм² | 4 |
| Номинальное напряжение | В | 500 |
| Номинальный ток | А | 32 |
| Длина × Ширина × Высота | мм | 56.4 × 62 × 6.2 |
| Пиковое (импульсное) напряжение | кВ | 6 |
| Тип винтов | M3 | |
| Момент затяжки, мин/макс | Нм | 0.6-0.8 |
| Тип монтажа (DIN-рейка) | TH (TS) 35x7.5 TH (TS) 35x15 G 32x15 | |
| Подключение по стандарту | IEC 60947-7-1 | |
| Длина снятия изоляции | мм | 8 |
| Сечение жесткого провода | мм² | 0.2…4 |
| Сечение гибкого провода | мм² | 0.2…2.5 |
| Сечение гибкого провода с НШВИ | мм² | 0.25…2.5 |
| Материал изоляции | PA66 | |
| Температура эксплуатации | от -40 до +100 ℃ |
Чертежи и 3D модели
| 3D модель MTU-D4 | Скачать |
| Габаритный чертеж MTU-D4 | Скачать |
| Количество в групповой упаковке | 15 шт. |
| Количество в транспортной упаковке | 1050 шт. |
| Размеры индивидуальной упаковки, мм | - |
| Размеры групповой упаковки, мм | 110 x 62 x 62 |
| Размеры транспортной упаковки, мм | 560 х 305 х 320 |
| Объем индивидуальной упаковки, м3 | - |
| Объем групповой упаковки, м3 | 0,000423 |
| Объем транспортной упаковки, м3 | 0,054656 |
| Вес единицы (нетто), грамм | 11,9 |
| Штрих-код EAN13 | 4610015846935 |
