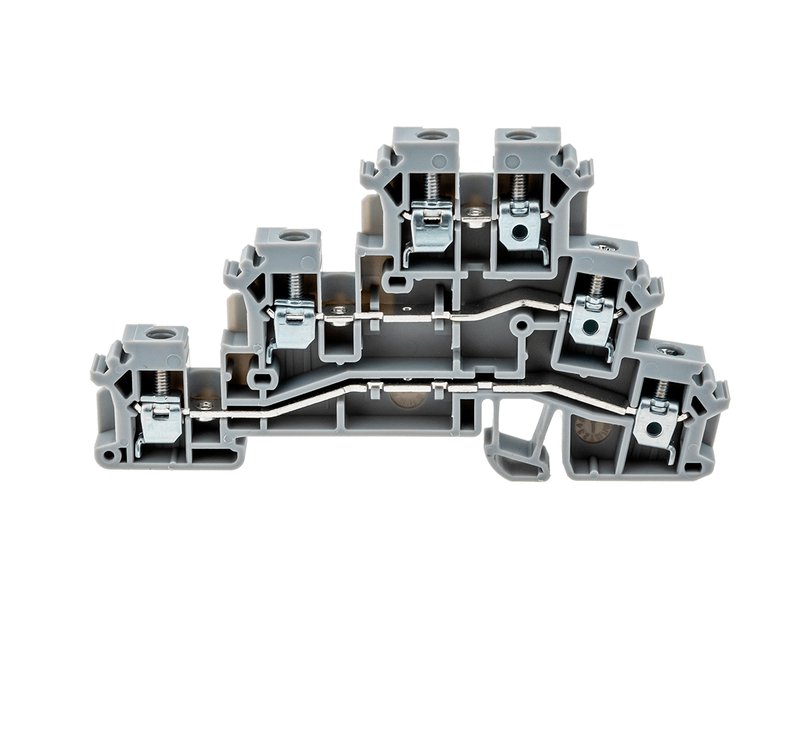

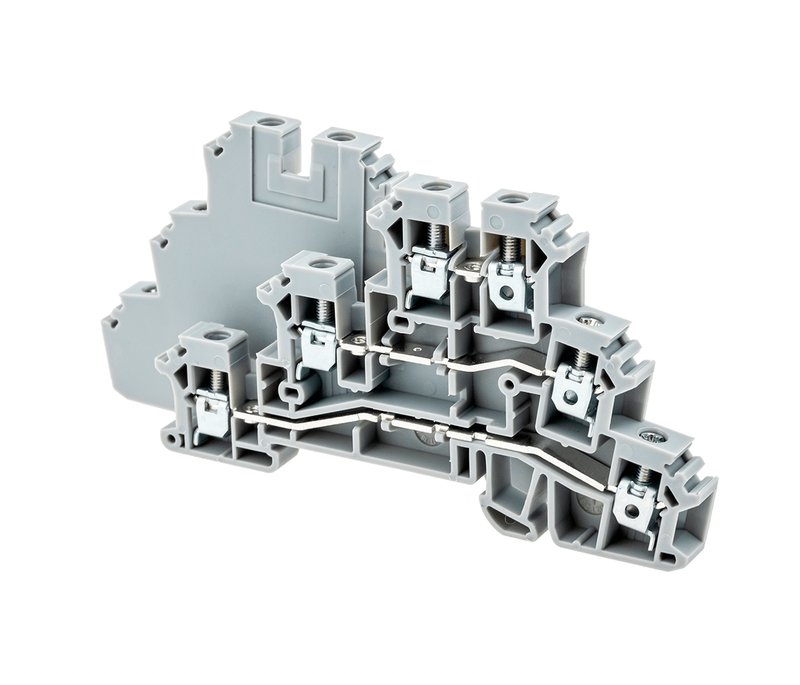

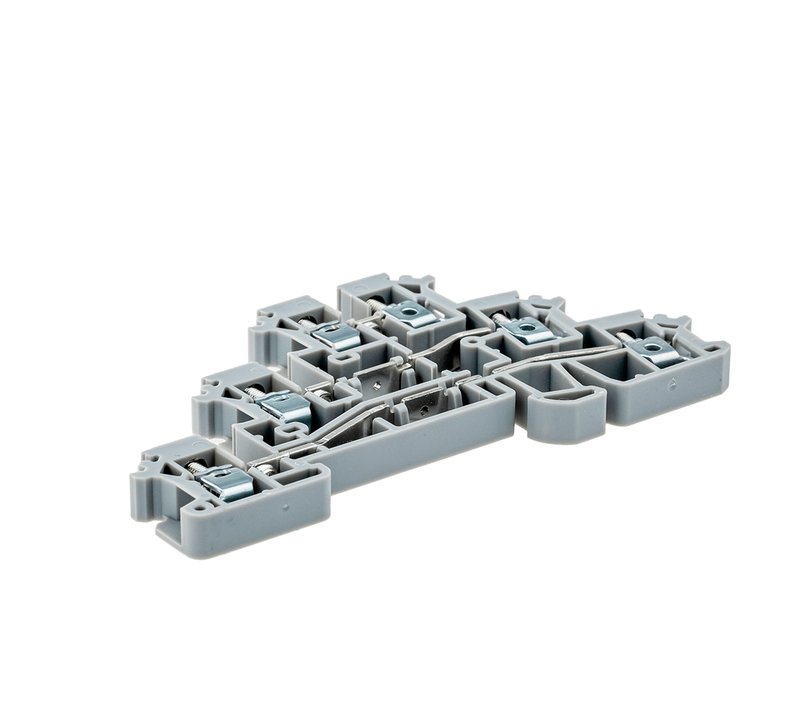

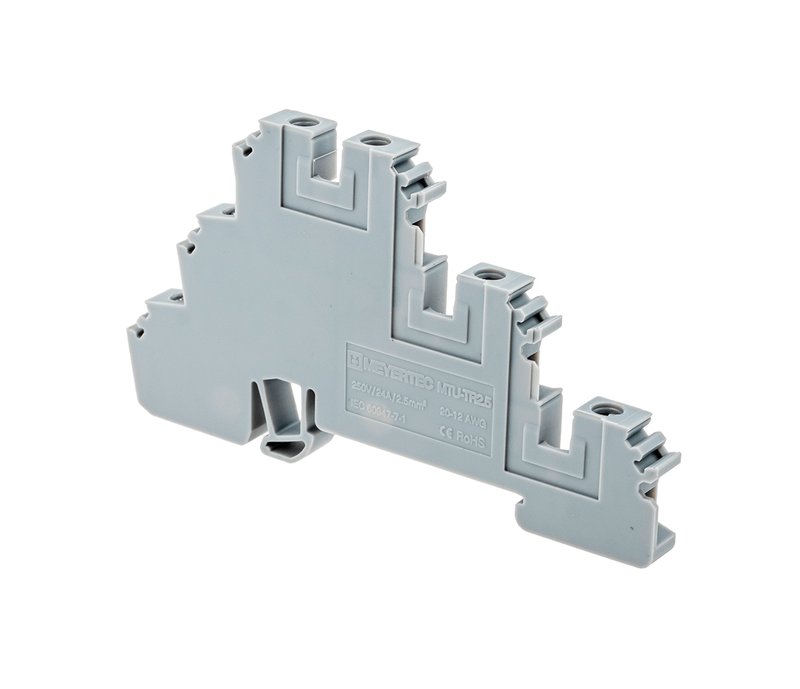

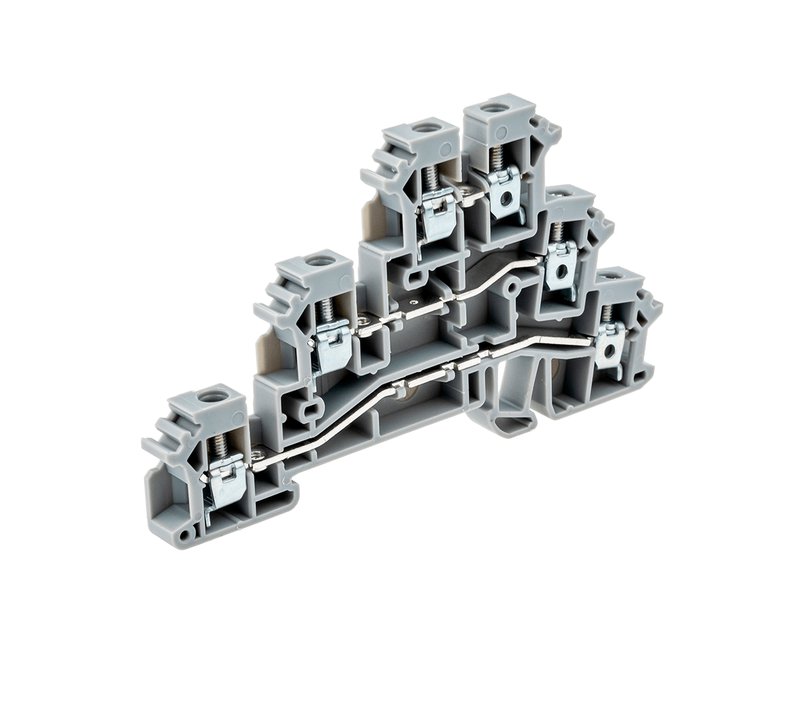

Клемма винтовая трехуровневая, 2.5 мм², серая
Клемма винтовая трехуровневая, 2.5 мм², серая
Трехуровневые винтовые клеммы MTU-TR2.5 применяются в шкафах автоматики с высокой плотностью монтажа при ограниченном пространстве. Клеммы применяются для подключения трехпроводных датчиков и других исполнительных механизмов. Сигнал заводится
- Тип продукта Винтовые клеммы
- Цвет Серый
- Сечение 2,5 мм²
- Номинальный ток 24 А
- Упаковка 10 шт
- Тип продукта Клеммы
- Серия MTU
О продукте
Описание
Трехуровневые винтовые клеммы MTU-TR2.5 применяются в шкафах автоматики с высокой плотностью монтажа при ограниченном пространстве. Клеммы применяются для подключения трехпроводных датчиков и других исполнительных механизмов. Сигнал заводится на верхний уровень, питание разводится по нижним уровням при помощи перемычек.
Преимущества
- Гильза из стали с антикоррозийным покрытием
- Высокая электропроводность
- Универсальное крепление на DIN-рейки различных типов
- Корпус из первичного полиамида PA66
- Широкий ассортимент аксессуаров и маркировок
| Параметр | MTU-TR2.5 | |
| Расчетное сечение | мм² | 2.5 |
| Номинальное напряжение | В | 250 |
| Номинальный ток | А | 24 |
| Длина × Ширина × Высота | мм | 85 × 49 × 6 |
| Пиковое (импульсное) напряжение | кВ | 4 |
| Тип винтов | M2.5 | |
| Момент затяжки, мин/макс | Нм | 0.4-0.8 |
| Тип монтажа (DIN-рейка) | TH (TS) 35x7.5 TH (TS) 35x15 | |
| Подключение по стандарту | IEC 60947-7-1 | |
| Длина снятия изоляции | мм | 7 |
| Сечение жесткого провода | мм² | 0,5...4 |
| Сечение гибкого провода | мм² | 1,5...4 |
| Сечение гибкого провода с НШВИ | мм² | 0.5...2.5 |
| Материал изоляции | PA66 | |
| Температура эксплуатации | от -40 до +100 ℃ |
Чертежи и 3D модели
| 3D модель MTU-TR2.5 | Скачать |
| Габаритный чертеж MTU-TR2.5 | Скачать |
| Количество в групповой упаковке | 10 шт. |
| Количество в транспортной упаковке | 900 шт. |
| Размеры индивидуальной упаковки, мм | - |
| Размеры групповой упаковки, мм | - |
| Размеры транспортной упаковки, мм | 560 х 305 х 320 |
| Объем индивидуальной упаковки, м3 | - |
| Объем групповой упаковки, м3 | - |
| Объем транспортной упаковки, м3 | 0,054656 |
| Вес единицы (нетто), грамм | 15,5 |
| Штрих-код EAN13 | 4610015848335 |
